Электропоезд Desiro RUS / Desiro RUS «Премиум». Руководство - часть 36

управления

Описание

Применение

1

Л

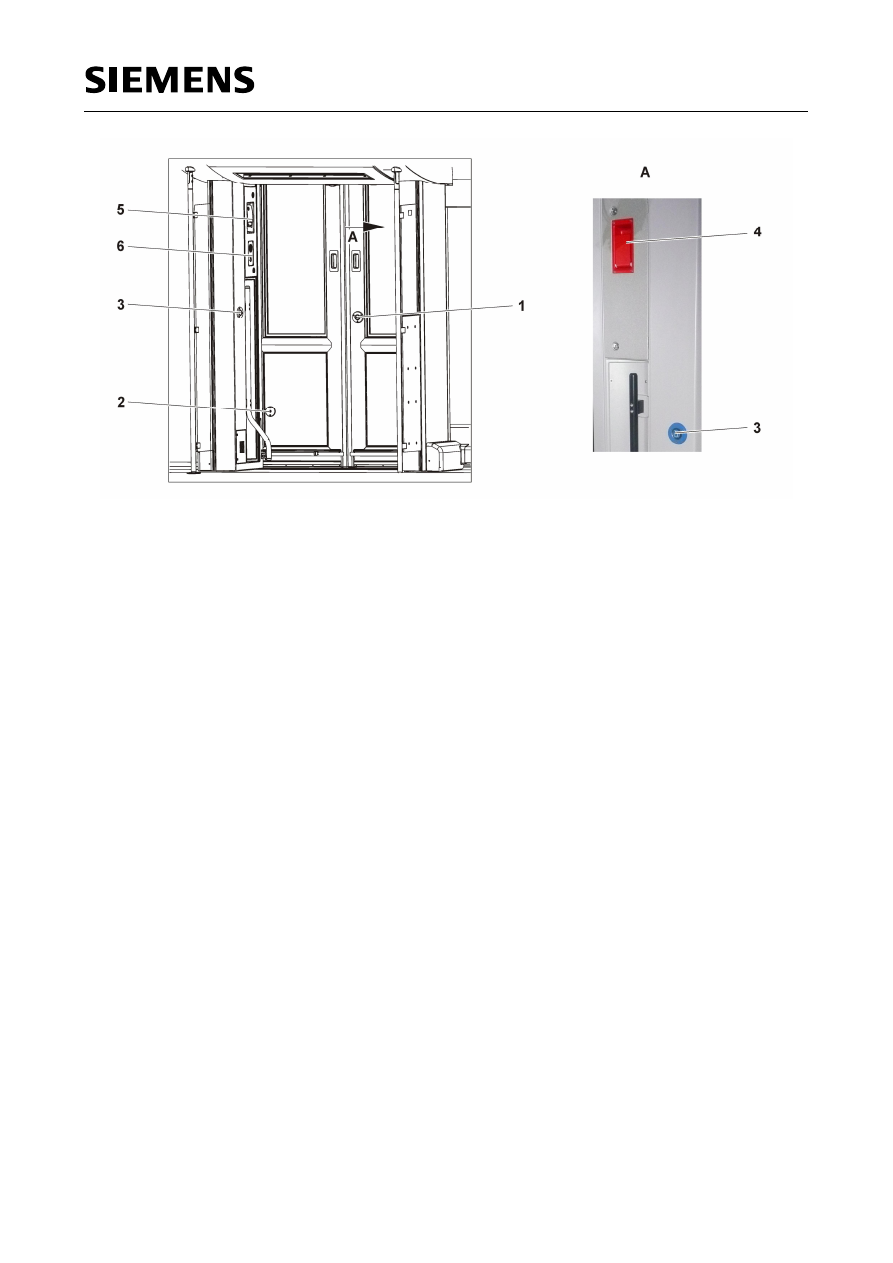

ОКАЛЬНОЕ ОТКРЫВАНИЕ

Зеленая кнопка

Открытие наружных дверей изнутри
пассажиром.
Кнопка действует в следующ. случаях:
·

соответствующая дверь закрыта,

·

двери деблокированы машинистом
поезда для управления ими,

·

централизованная команда
закрытия не поступила,

·

поезд стоит.

Если выполнены все условия, кнопка
загорается зеленым цветом. О нажатии
на кнопку сигнализирует загоревшийся
зеленый светодиод кольцевой
лампочки.

2

Блокировка двери
Комбинированный вагонный
ключ

Длительная блокировка закрытой
двери. Блокировка двери не позволяет
ей открываться посредством аварийной
деблокировки.

3

Т

РЕБОВАНИЕ УСТАНОВИТЬ

ПАНДУС

Синяя кнопка

Кнопка находится только у наружных
дверей в головной части вагонов A и B.
При нажатии кнопки на интерфейс в
кабине машиниста поступает сигнал о
том, что человек нуждается в помощи
при посадке или выходе из вагона.
Дверь с активированным требованием
установки пандуса после ее открывания
с помощью кнопки локального открытия
остается в открытом состоянии пока
машинист не снимет деблокировку
двери.

4

(без рисунка)

Аварийное открывание
изнутри

Открытие наружных дверей изнутри при
неработающем дверном приводе.
Аварийная деблокировка не работает,
если дверь заперта с помощью
дверной блокировки.
После срабатывания аварийной
деблокировки дверь может вручную
отодвигаться при помощи ручки с
желобком в дверном полотне.
Аварийное открывание изнутри
возможно при скорости v < 1 км/ч без
приложения особых усилий. При
скорости v > 1 км/ч дверь удерживается
в закрытом положении с помощью
привода с усилием порядка 450 Н.

5

(без рисунка)

Пассажирский стоп-кран

6

(без рисунка)

Аварийное переговорное
устройство для пассажиров

Индикация

Значение

Индикация

Значение

Высокая платформа

Низкая платформа

Отсутствие разблокирования
дверей (как минимум одна дверь
открыта)

Отсутствие разблокирования
дверей (как минимум одна дверь
открыта)

Петля дверей разорвана, дверь
разблокирована слева, высокая
платформа или одна из дверей
имеет неисправность категории
„A“.

Петля дверей разорвана, дверь
разблокирована слева, низкая
платформа или одна из дверей
имеет неисправность категории
„A“.

Петля дверей разорвана, дверь
разблокирована справа/ слева,
высокая платформа или одна из
дверей имеет неисправность
категории „A“.

Петля дверей разорвана, дверь
разблокирована справа/ слева,
низкая платформа или одна из
дверей имеет неисправность
категории „A“.

Петля замкнута, выдвижные
ступеньки убраны, высокая
платформа, дверь
разблокирована слева.

Петля замкнута, выдвижные
ступеньки не убраны, низкая
платформа, дверь
разблокирована слева

Петля замкнута, выдвижные
ступеньки убраны, высокая
платформа, дверь
разблокирована справа.

Петля замкнута, выдвижные
ступеньки не убраны, низкая
платформа, дверь
разблокирована справа.

Петля замкнута, выдвижные
ступеньки убраны, высокая
платформа, дверь
разблокирована справа/ слева.

Петля замкнута, выдвижные
ступеньки не убраны, низкая
платформа, дверь
разблокирована справа/ слева.

Петля дверей замкнута, двери
закрыты (так же механические) и
заблокированы, выдвижные
ступеньки убраны, высокая
платформа.

Петля дверей замкнута, двери
закрыты (так же механические) и
заблокированы, выдвижные
ступеньки не убраны, низкая
платформа.

Деблокирование дверей отсутствует или петля двери закрыта

В  экране  С

ОСТОЯНИЕ  ДВЕРЕЙ

  на  интерфейсе «человек-машина» в  виде  символов  повагонно

отображается  текущее  состояние  закрытия  всех  наружных  дверей, дверей  служебного  тамбура  и
входных дверей в служебный тамбур поезда.

Вызов  экрана  С

ОСТОЯНИЕ  ДВЕРЕЙ

на  диагностическом  интерфейсе «человек-машина» (правый

терминал) автоматически выполняется при полной остановке поезда и разблокировании дверей.

ОСТОЯНИЕ ДВЕРЕЙ

Световой индикатор

Описание

Дверь закрыта
При смене коммутационного состояния световой индикатор мигает до тех пор, пока не
будет достигнуто открытое положение двери. Затем световой индикатор будет гореть
непрерывно.

Дверь открыта
При смене коммутационного состояния световой индикатор мигает до тех пор, пока не
будет достигнуто закрытое положение двери. Затем световой индикатор будет гореть
непрерывно.
