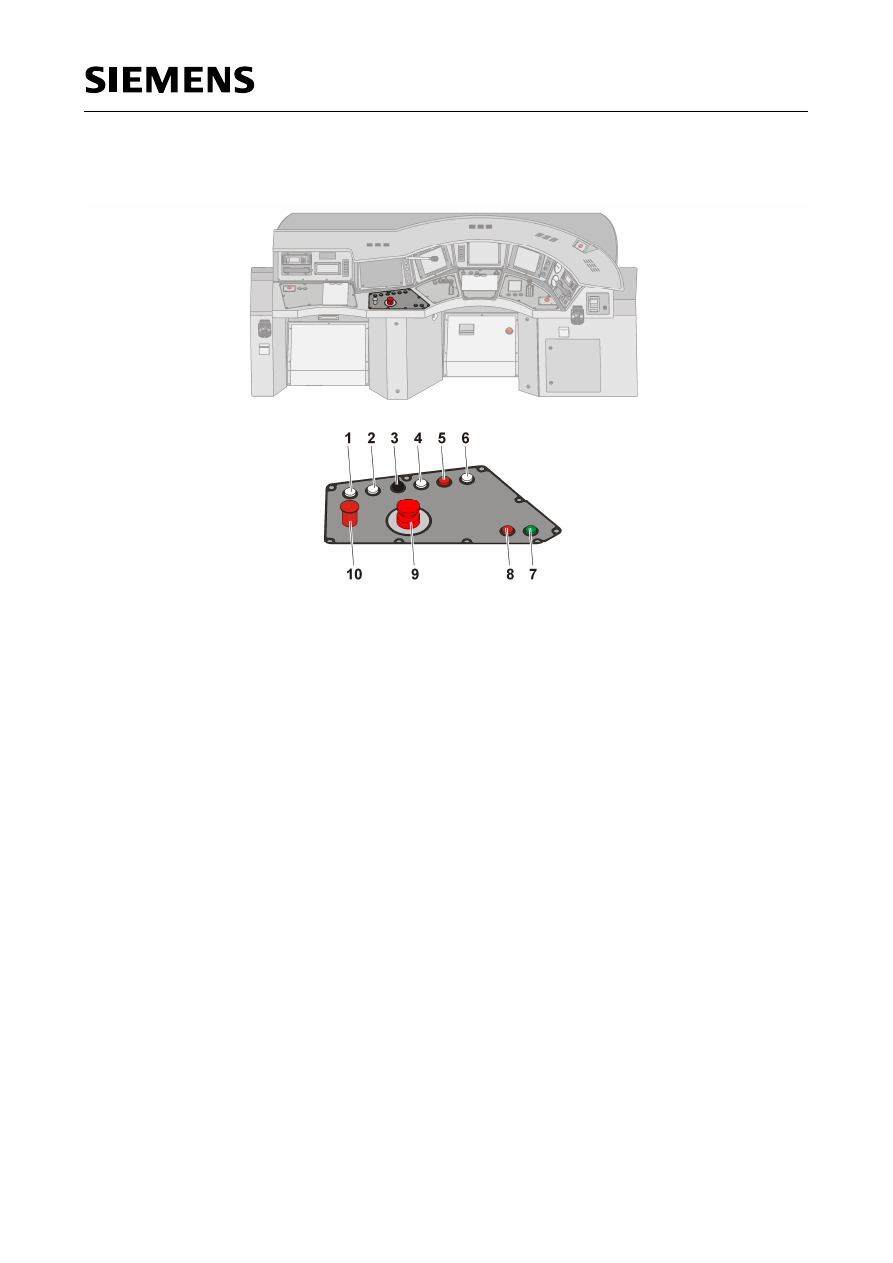

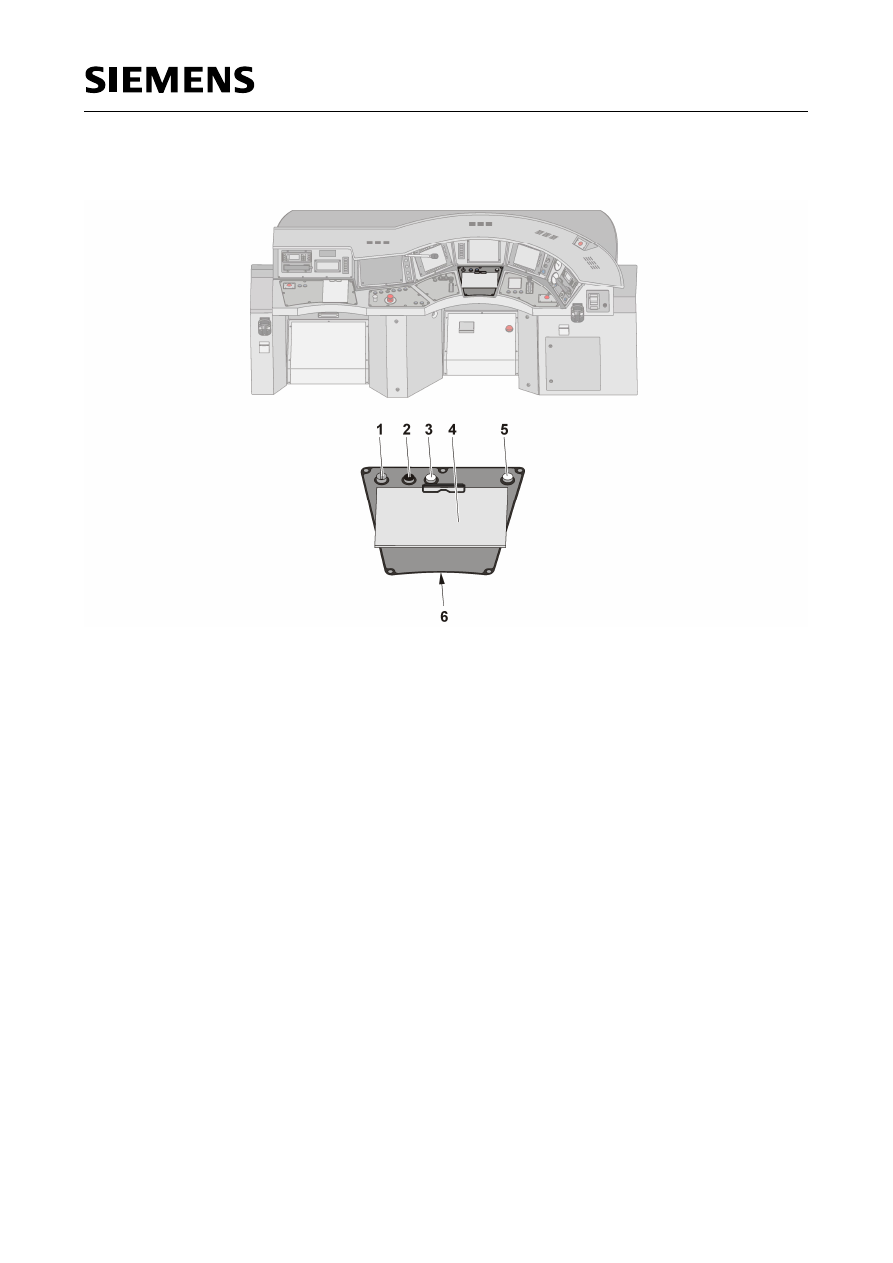

Электропоезд Desiro RUS / Desiro RUS «Премиум». Руководство - часть 31

управления

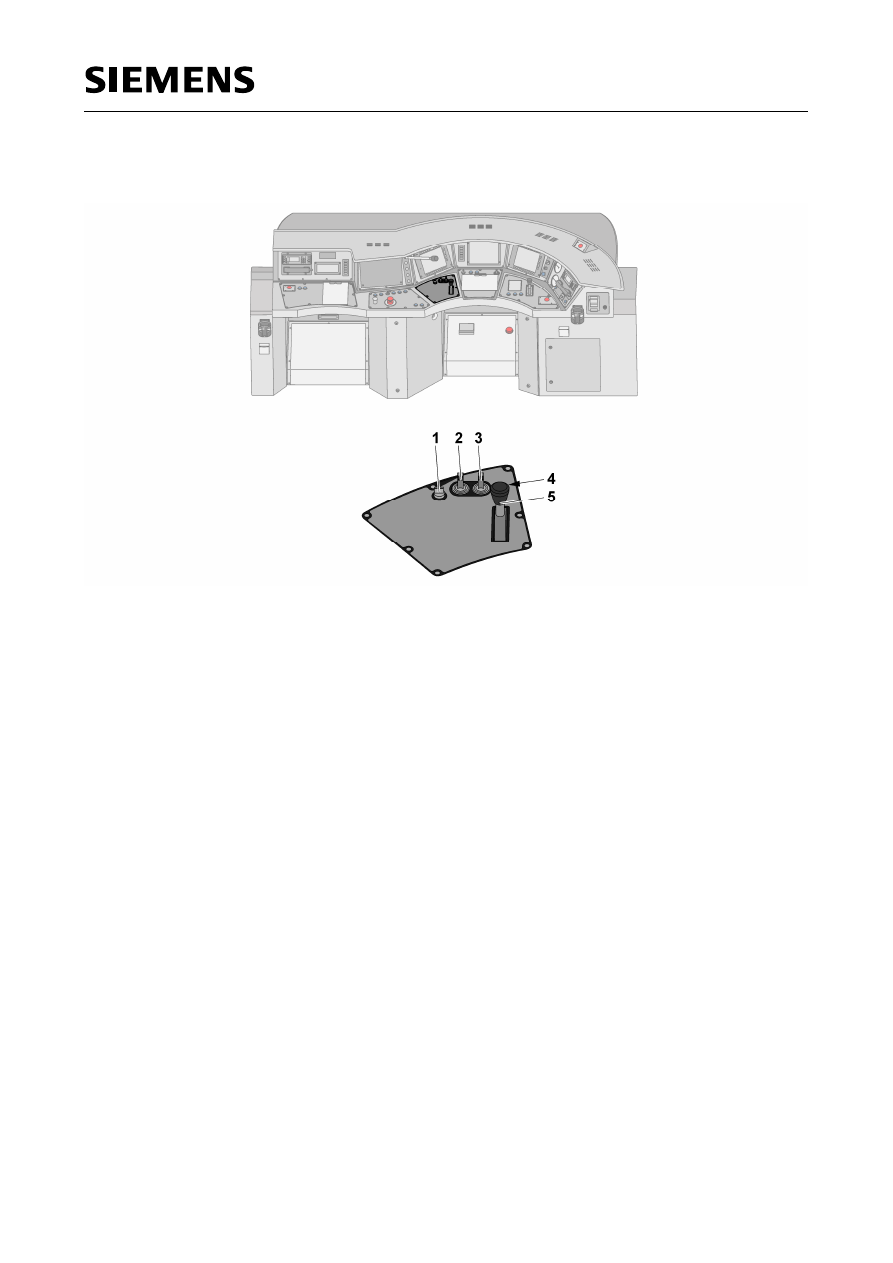

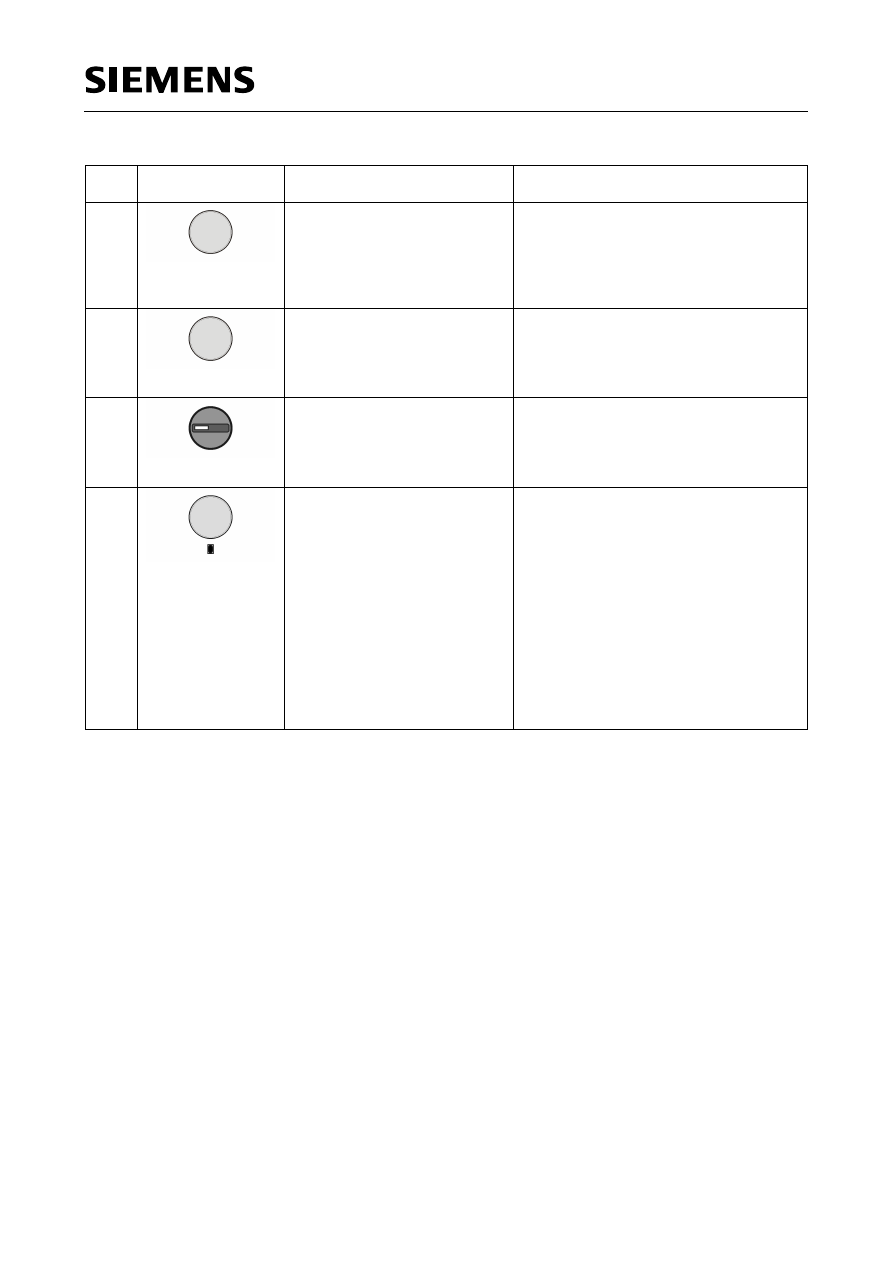

Описание

Применение

1

О

БОГРЕВ НИШИ ДЛЯ НОГ

ПОМОЩНИКА МАШИНИСТА
ЭЛЕКТРОПОЕЗДА

(-LA-S03)
Белый кнопочный
выключатель

Включение подогрева ниши для ног со
стороны помощника машиниста
электропоезда.
Положения:

· «ВКЛ.».

· «ВЫКЛ.».

2

О

БОГРЕВ НИШИ ДЛЯ НОГ

МАШИНИСТА ЭЛЕКТРОПОЕЗДА

(-LA-S02)
Белый кнопочный
выключатель

Включение подогрева ниши для ног со
стороны машиниста электропоезда.
Положения:

· «ВКЛ.».

· «ВЫКЛ.».

3

П

ЛАТФОРМА

(-NB-S04)
Поворотный выключатель

Переключатель управления
выдвижными ступенями.
Положения:

·  «ВЫСОКАЯ ПЛАТФОРМА»

·  «НИЗКАЯ ПЛАТФОРМА»

4

Р

АЗБЛОКИРОВАНИЕ НАРУЖНЫХ

ДВЕРЕЙ СЛЕВА

(-NB-S01)
Белый кнопочный
выключатель с подсветкой

Разблокирование автоматических
дверей с левой стороны электропоезда,
по направлению движения поезда.
Кнопка загорается после
разблокирования автоматических
дверей поезда.
Ввод команды на разблокирование
дверей возможен только при скорости
v < 5 км/ч. Разблокирование
выполняется только при полной
остановке поезда.
При повторном нажатии на кнопку
двери блокируются (фотоэлектрическое
устройство активно).

Описание

Применение

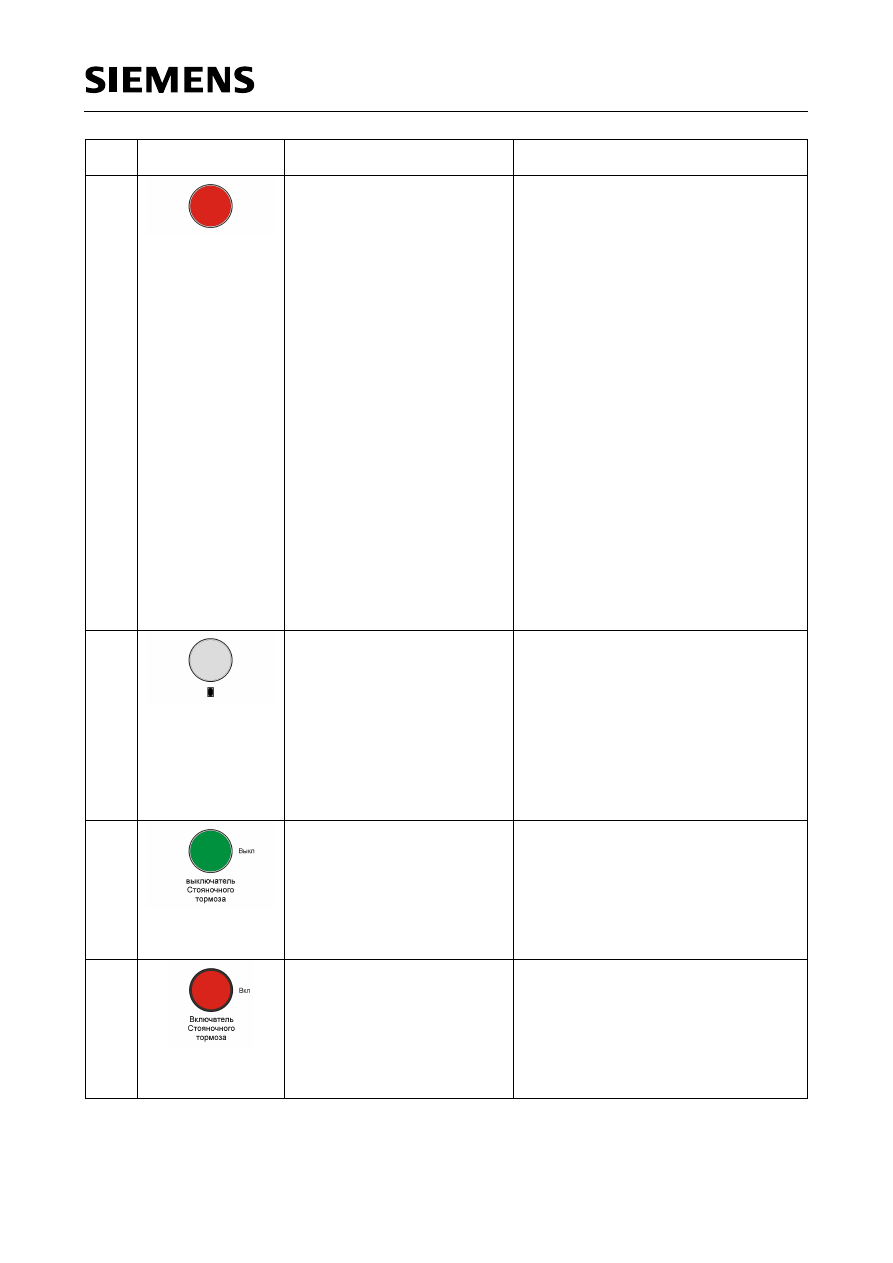

5

З

АКРЫТИЕ ДВЕРЕЙ

(-NB-S03)
Красный кнопочный
выключатель с подсветкой

Закрытие всех открытых
автоматических дверей (без учета
фотоэлектрического устройства) и
снятие разблокировки дверей.
Показание светового индикатора в
следующих режимах работы:

·  световой индикатор не горит –

все двери закрыты,

·  световой индикатор горит постоянно –

по меньшей мере одна дверь
осталась в открытом состоянии и
состояние «Медленное мигание»
неактивно,

·  световой индикатор мигает медленно

(с частотой 0,5 Гц) –
команда на закрытие дверей
поступила и двери закрываются.
Состояние «Медленное мигание»
отключается при замыкании петли
управления дверей.

Показание светового индикатора в
случае неисправности:

·  световой индикатор мигает быстро (с

частотой 1 Гц) –
блокировка движения при помощи
шунтирующего переключателя

6

Р

АЗБЛОКИРОВАНИЕ НАРУЖНЫХ

ДВЕРЕЙ СПРАВА

(-NB-S02)
Белый кнопочный
выключатель с подсветкой

Разблокирование автоматических
дверей с правой стороны
электропоезда, по направлению
движения поезда.
Запуск разблокирования дверей
возможен только при скорости
v < 5 км/ч.
Разблокирование дверей выполняется
только при полной остановке поезда.
При повторном нажатии на кнопку
двери блокируются.

7

О

ТПУСК

СПТ

(-RA-S12)
Зеленый кнопочный
выключатель с подсветкой

Отпуск стояночного пружинного
тормоза на всех вагонах поезда /
состава.
Кнопка загорается постоянно после
отпуска стояночного пружинного
тормоза на всех вагонах поезда /
состава.
В переходном состоянии кнопка мигает.

8

В

КЛЮЧЕНИЕ

СПТ

(-RA-S11)
Красный кнопочный
выключатель с подсветкой

Включение стояночного пружинного
тормоза на всех вагонах поезда /
состава.
Кнопка загорается постоянно после
включения стояночного пружинного
тормоза на всех вагонах поезда /
состава.
В переходном состоянии кнопка мигает.

Описание

Применение

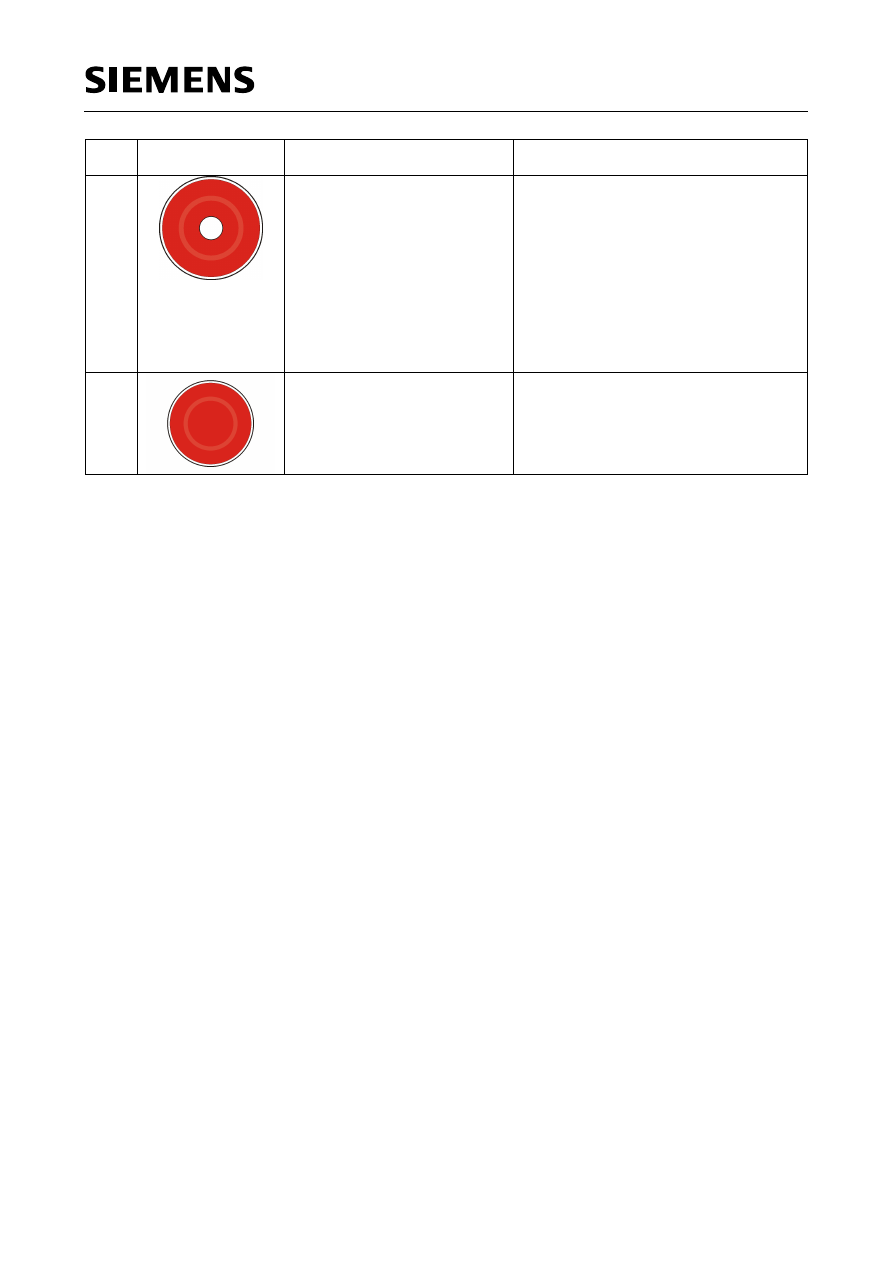

9

АВАРИЙНАЯ ОСТАНОВКА
ПОЕЗДА
(-JD-S06) [N03]
Красно-белая ударная кнопка

При нажатии этой кнопки происходит
следующее:

·

размыкание электрической петли
экстренного торможения,

·

разрядка ТМ до 0 Мпа,

·

отключение ГВ/БВ,

·

опускание токоприемников,

·

включение тифона и подача песка
под колесные пары.

Кнопка работает в неактивной кабине
машиниста.

10

АВАРИЙНОЕ ОТКЛЮЧЕНИЕ
КЛИМАТИЧЕСКОЙ
УСТАНОВКИ
(-LA-S01)
Красная ударная кнопка

Выключение климатической установки
во всех вагонах поезда.
