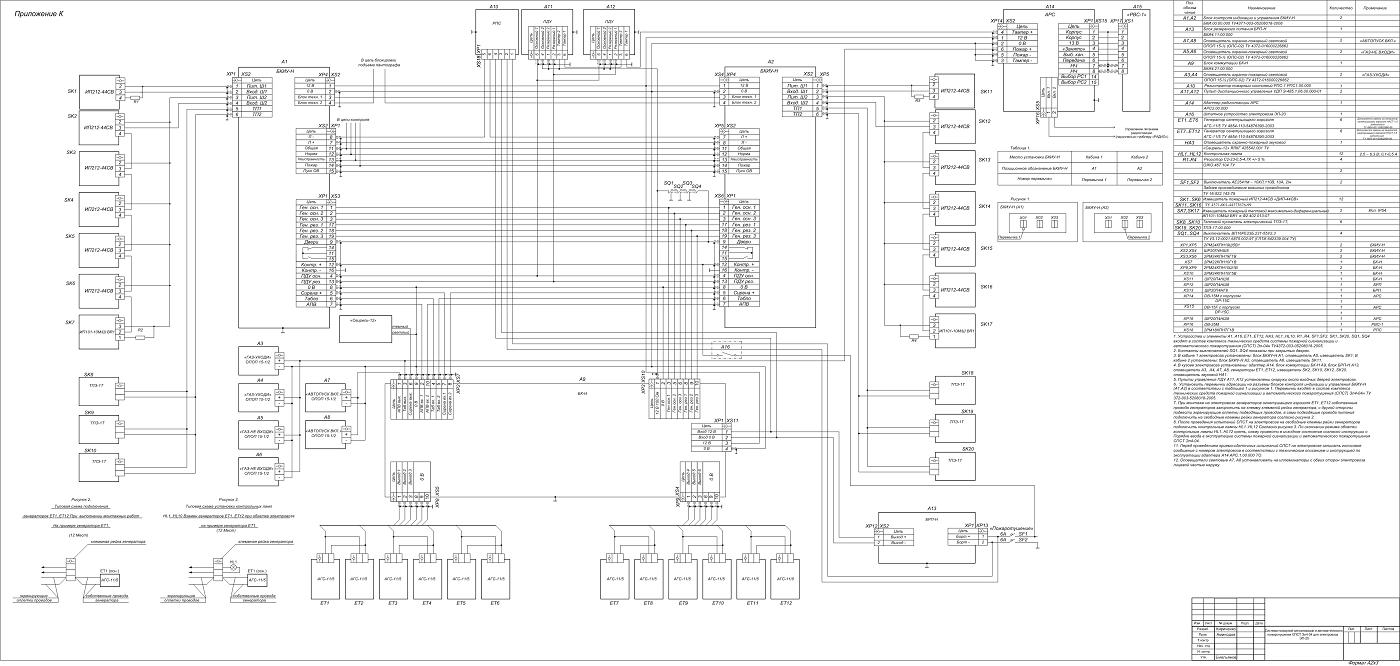

Электрическая схема электровоза ЭП20

Электрическая схема электровоза ЭП20

1. Устройства и элементы А1..А16, ЕТ1..ЕТ12, НАЗ, HL1..HL10, R1..R4. SF1,SF2, SK1..SK20, SQ1..SQ4 входят в состав комплекса технических средств системы пожарной сигнализации и автоматического пожаротушения (СПСТ) Эл-04н ТУ4372-003-05208018-2005.

2. Контакты выключателей SQ1..SQ4 показаны при закрытых дверях.

3. В кабине 1 электровоза установлены: блок БКИУ-НА1, оповещатель А5, извещатель SK1; В кабине 2 установлены: блок БКИУ-Н А2, оповещатель А6. извещатель SK11.

4. В кузове электровоза установлены: адаптер А14, блок коммутации БК-Н А9. блок БРП-Н А13, оповещатели АЗ, А4, А7, А8, генераторы ЕТ1..ЕТ12, извещатели SK2..SK10, SK12..SK20, оповещатель звуковой НА1.

5. Пульты управления ПДУ А11, А12 установлены снаружи около входных дверей электровоза.

6. Установить перемычки адресации на разъемы блоков контроля индикации и управления БКИУ-Н (А1.А2) в соответствии с таблицей 1 и рисунком 1. Перемычки входят в состав комплекса технических средств пожарной сигнализации и автоматического пожаротушения (СПСТ) Эл4-04н ТУ 372-003-5208018-2005.

7. При монтаже на электровозе генераторов огнетушащего аэрозоля ЕТ1..ЕТ12 собственные провода генераторов закоротить на клемму клеммной рейки генератора, с другой стороны подвести экранирующие оплетки подводящих проводов, а сами подводящие провода питания подключить на свободные клеммы рейки генератора согласно рисунка 2.

8. После проведения испытаний СПСТ на электровозе на свободные клеммы рейки генераторов подключить контрольные лампы HL1..HL12 Согласно рисунка 3. По окончании режима обкатки контрольные лампы HL1..HL12 снять, схему привести в исходное состояние согласно инструкции о Порядке ввода в эксплуатацию системы пожарной сигнализации и автоматического пожаротушения СПСТ Эл4-04.

11.Перед проведением приемо-сдаточных испытаний СПСТ на электровозе записать голосовое сообщение с номером электровоза в соответствии с техническим описанием и инструкцией по эксплуатации адаптера А14 АРС. 1.00.000 ТО.

12. Оповещатели световые А7, А8 устанавливать на иллюминаторы с обеих сторон электровоза лицевой частью наружу.
