ФИЛЬТР МАСЛА С ОБРАТНОЙ ПРОМЫВКОЙ ТИП 6.46 DN100. РУКОВОДСТВО - ЧАСТЬ 1

Автоматические фильтры – техническое обслуживание 6.46 DN100

4

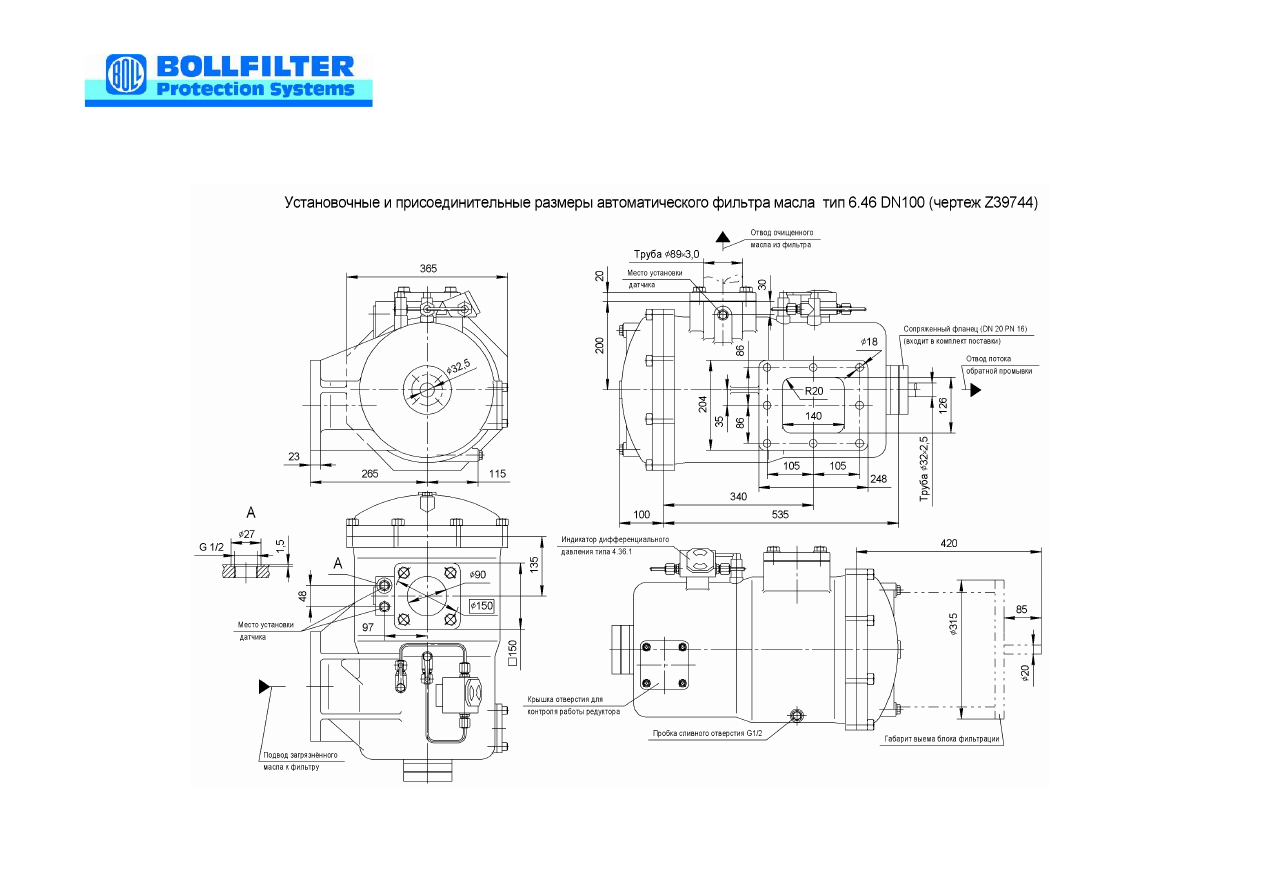

1 Габаритный чертеж фильтра

Автоматические фильтры – техническое обслуживание 6.46 DN100

5

2 Общие сведения об автоматическом фильтре

Технические характеристики фильтра

1. Пропускная способность при вязкости масла

90 м

3

/час

30 сСт и перепаде давления 0,08 МПа

2. Тонкость отсева свечевых фильтрующих элементов

30 мкм

3. Тонкость отсева защитной сетки

100 мкм

4. Максимальное рабочее давление, МПа (кгс/см

2

)

1,0 (10,0)

5. Минимальное рабочее давление, МПа (кгс/см

2

)

0,2 (2,0)

6. Диапазон рабочих температур, K (ºC)

281…353
(8...80)

7. Перепад давления масла при незагрязненных

0,1 (1,0)

фильтрующих элементах, не более МПа (кгс/см

2

)

8. Давление начала открытия перепускного  клапана, МПа (кгс/см

2

)

0,2 (2,0)

Автоматический  фильтр  с  обратной  промывкой  типа 6.46 предназначен  для

фильтрации масел с вязкостью, предусмотренной инструкцией по эксплуатации ди-
зель-генератора, при рабочем давлении от 0,2 МПа (2 кгс/см

2

) до 1 МПа (10 кгс/см

2

).

Фильтр  работает  с  постоянной  промывкой  фильтроэлементов  очищенным

маслом, причем масло, используемое для промывки, сливается в масляную систему
дизеля.

Фильтр  может  быть  установлен  как  вертикально, так  и  горизонтально, непо-

средственно на двигателе или на кронштейне на раме тепловоза.

Фильтр типа 6.46 DN100 состоит из следующих основных частей:

v

  корпуса с впускным и выпускным фланцами;

v

  блока фильтрации, содержащего 78 свечевых фильтроэлементов и

предохранительные клапаны;

v

  защитного сетчатого фильтра;

v

  устройства промывки;

v

  редуктора с приводной турбинкой.

Автоматический фильтр обеспечивает очистку масла, поступающего в дизель.

Очистка и удаление загрязнений из смазочного масла производится штатными цен-
тробежными  фильтрами  дизель-генератора. Для  эффективной  работы  центробеж-
ных  фильтров  необходимо  производить  регулярную  очистку  их  роторов, проверять
техническое  состояние  и  своевременно  проводить  обслуживание  фильтров  в  соот-
ветствии с руководством по эксплуатации и инструкции по техническому обслужива-
нию дизель-генератора.

Автоматические фильтры – техническое обслуживание 6.46 DN100

6

3 Монтаж фильтра
(см. чертеж Z39349)

При  монтаже  фильтра  необходимо  следить  за  тем, чтобы  предварительно

промытые  трубопроводы  были  соединены  с  впускным  и  выпускным  фланцами
фильтра таким образом, чтобы на фильтр не действовали дополнительные усилия.

Вход и выход фильтра имеют соответствующие обозначения.
Диаметр  трубопровода  обратной  промывки  масла  должен  быть  не  меньше,

чем  указано  на  габаритном  чертеже. Для исключения  засорения  трубопровода, его
необходимо смонтировать с уклоном, исключающим застойные зоны.

Автоматические фильтры – техническое обслуживание 6.46 DN100

7

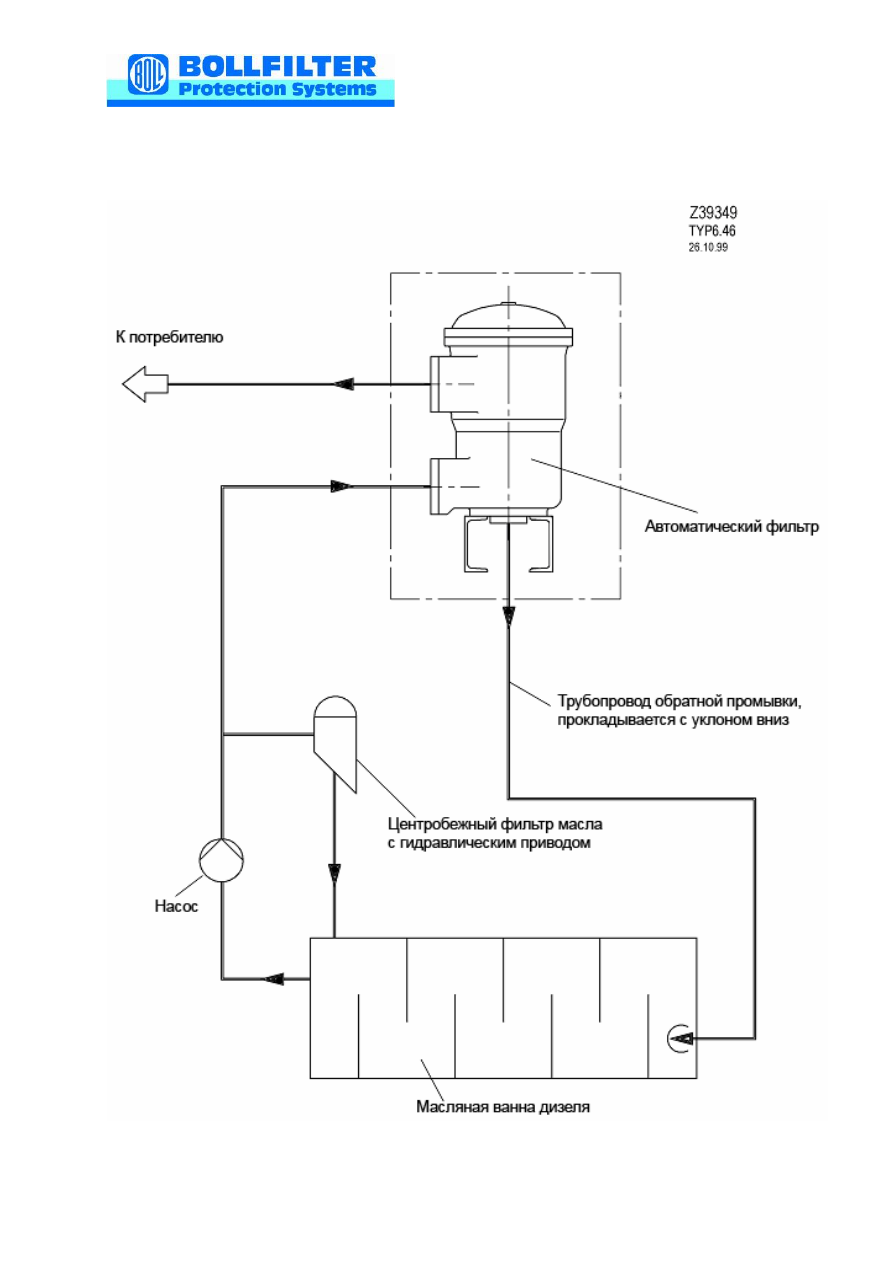

3.1 Схема монтажа фильтра (чертеж Z39349)
