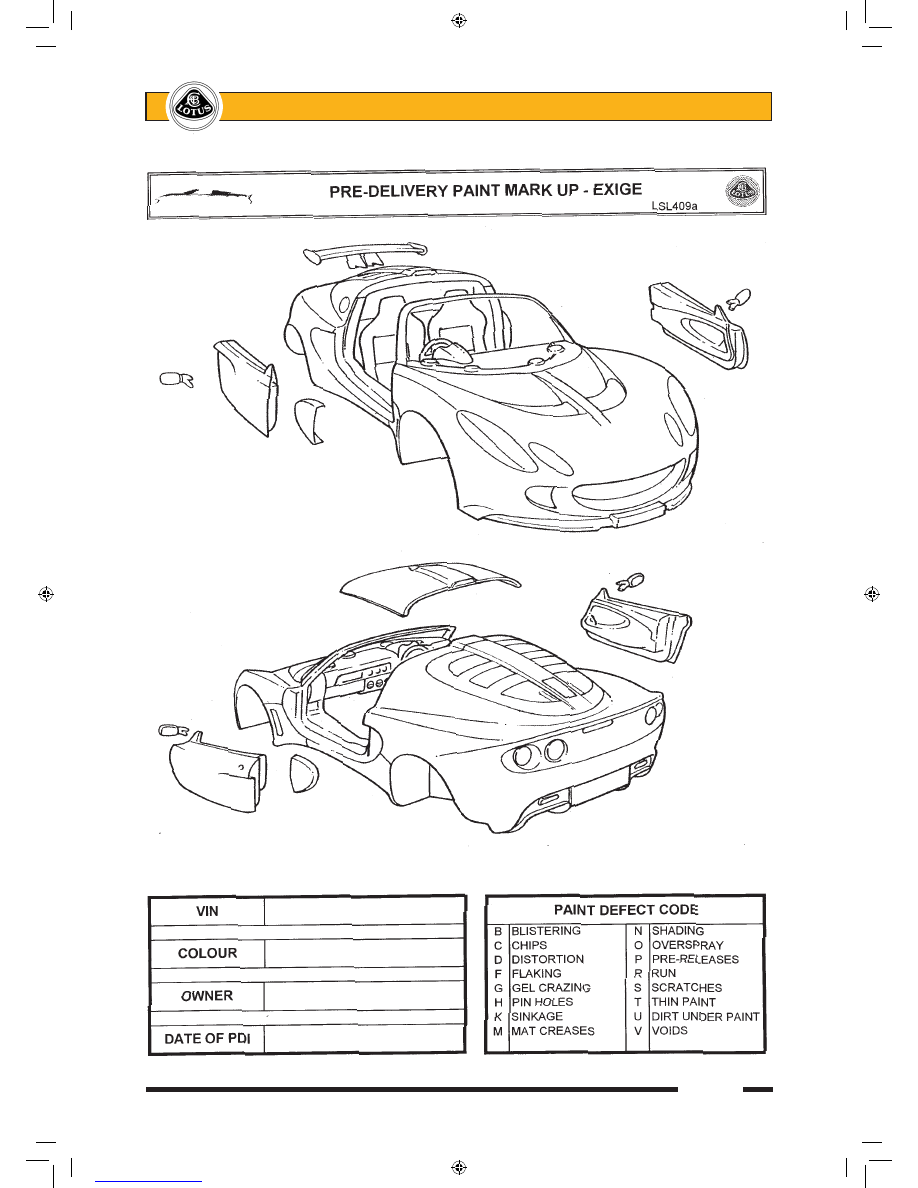

Page 15





Lotus Service Notes





    Section OI

sn_oi_cyclone.indd   15

03/03/2006   11:24:20

Page 16





Lotus Service Notes





    Section OI

Licence Plate Fitment - Except North America

Front

The mounting plinth for the front licence plate is moulded into the front clamshell, and is slightly curved

in plan.  Typically, double sided tape in conjunction with two fixing screws are used to secure the plate which

should not project above the top edge of the plinth by more than 40mm, or cooling performance will be inhibited.

Conversely, too low a position may result in damage from grounding on ramps and kerbs.

Proprietary threaded blind fixings such as Pulserts, Rivnuts, Rawlnuts or Jacknuts may be used, or al-

ternatively, using the limited access available from beneath the nose of the clamshell, any non-captive fixing

may be used.

Licence Plate Fitment on North American Elise

LSL480

Front

The Elise front clamshell incorporates a moulded plinth for the front licence plate.  A licence plate mounting

frame is supplied loose with the car for those States which require front plates.  The aluminium frame has four

M6 threaded studs, and should be fitted to the clamshell plinth by marking and drilling the four 6mm clearance

holes symmetrically about the vertical and horizontal centrelines of the plinth.  A template is attached for your

convenience.

Fit the frame with the longer legs uppermost, and remove the air intake grille to allow access to secure

the frame with flat washers and M6 Nyloc nuts.  Do not overtighten.  Refit the grille and fit the licence plate to

the mounting frame.

Rear

The rear licence plate plinth is provided with two sets of four M6 threaded inserts positioned in different

configurations to suit various State requirements.

sn_oi_cyclone.indd   16

03/03/2006   11:24:21

Page 17





Lotus Service Notes





    Section OI









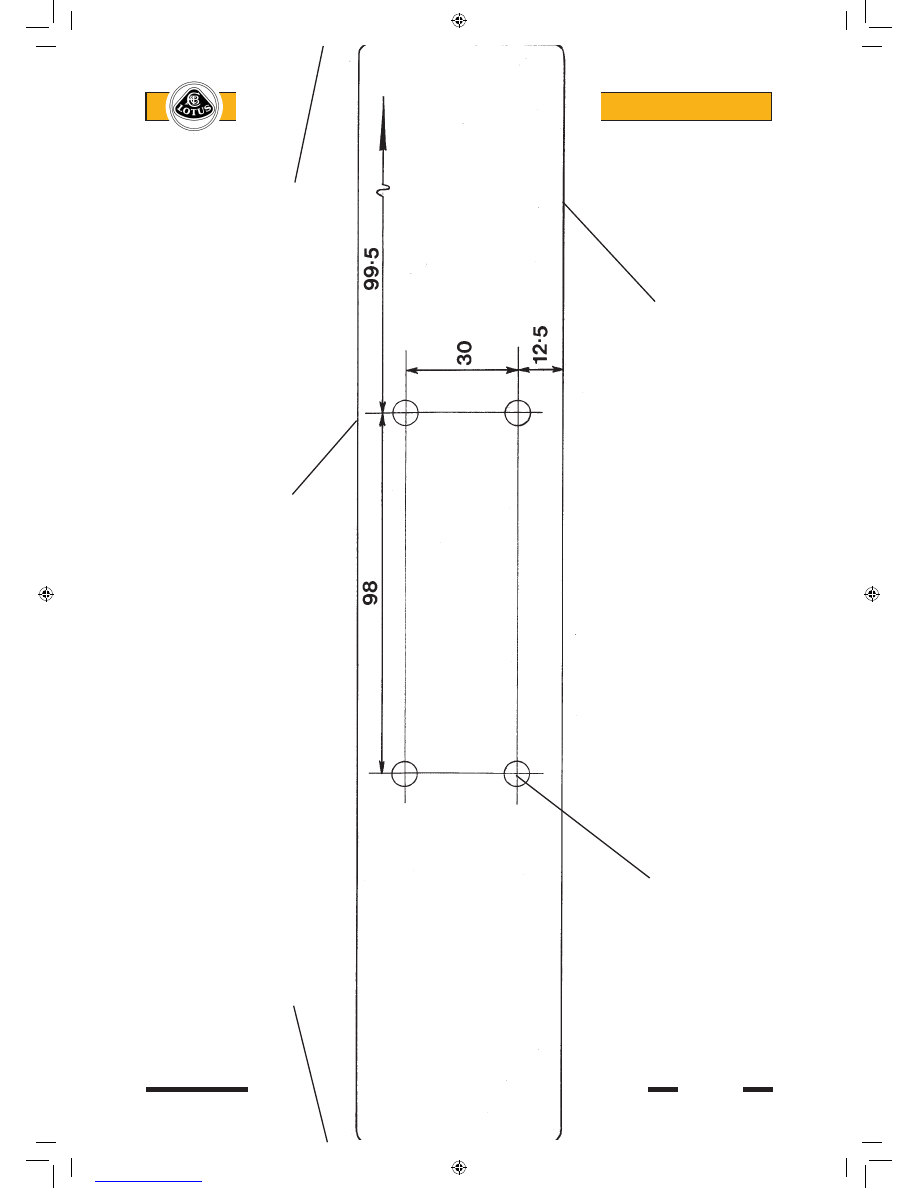

Align edge of paper with end of plinth

























Top edge of plinth





Align edge of paper with end of plinth



























































































Mark hole centres and drill to 6mm

























Bottom edge of plinth

sn_oi_cyclone.indd   17

03/03/2006   11:24:21



Lotus Service Notes                                 Section PL

Page 1

AIR CONDITIONING, HEATING & VENTILATION

SECTION PL

    Sub-Section   Page

General Description

PL.1

3

Controls Operation & Airflow Distribution

PL.2

5

Cooling Fans & Re-circulation Pump

PL.3

11

Refrigerant Handling

PL.4

13

Refrigerant Pipework Precautions

PL.5

13

Refrigerant Oil

PL.6

15

Compressor

PL.7

16

Condenser

PL.8

18

Receiver-Drier

PL.9

20

Expansion Valve

PL.10

20

Heater/Evaporator/Fan Unit

PL.11

21

Air Distribution Unit

PL.12

22

Refrigerant Pipes

PL.13

23

Air Blender & Re-circ. Flap Actuators

PL.14

23
