Porshe 911 (997). Manual - part 1118

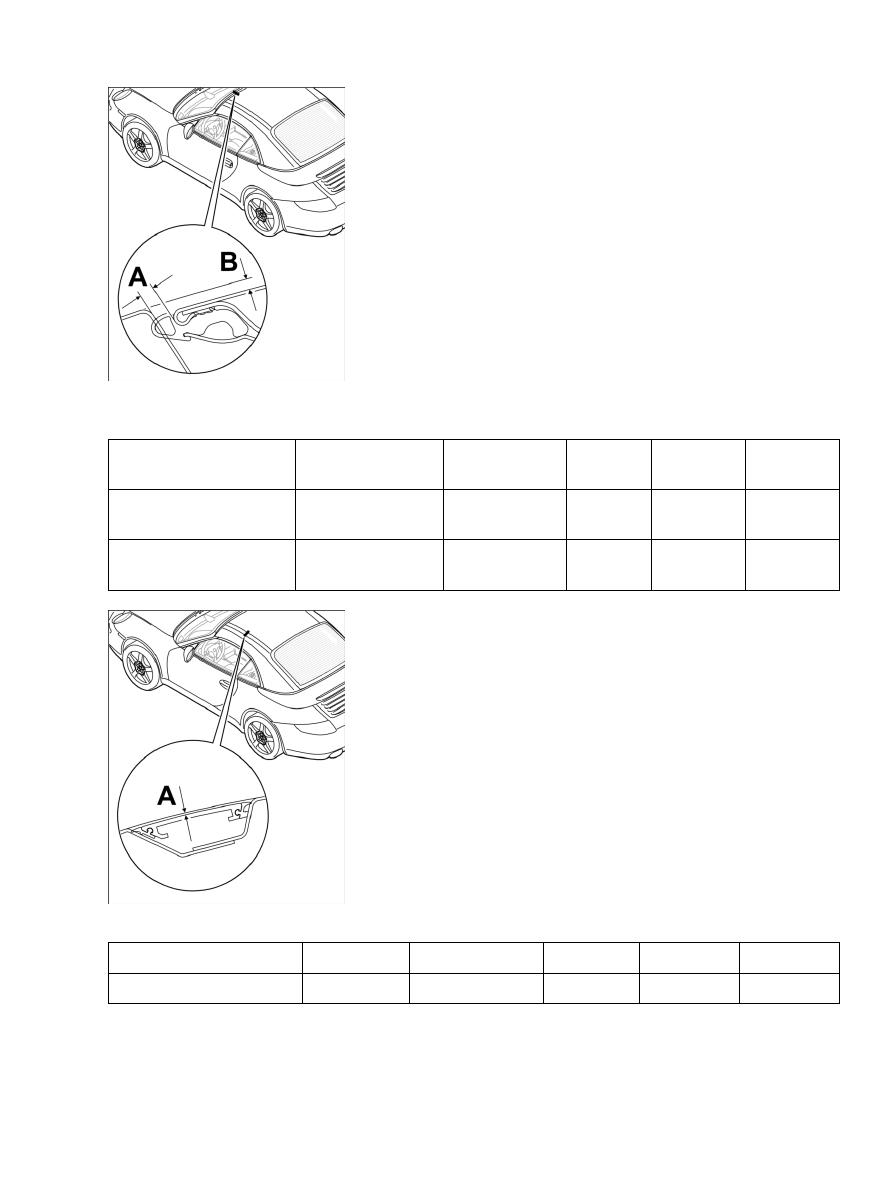

Windscreen frame to hardtop

Location

Explanation

Type

Basic
value

Tolerance 1 Tolerance 2

Windscreen frame to
hardtop

Hardtop only
lowered

Gap dimension
A

5.5 mm

+/-1 mm

Windscreen frame to
hardtop

Gap dimension
B

4 mm

-2 mm

Roof joint strip to hardtop

Location

Explanation

Type

Basic value

Tolerance 1

Tolerance 2

Roof joint strip to hardtop

Only lowered

Gap dimension A

1 mm

Diagnostic system: reading out fault memory and activating systems

Gap dimensions, hardtop

4629

Rear window to roof frame (hardtop)

Location

Explanation

Type

Basic
value

Tolerance

1

Tolerance

2

Rear window to roof frame
(hardtop)

Rear window only
lowered

Gap dimension
A

10 mm

Rear window to roof frame
(hardtop)

Gap dimension
B

3 mm

+/-1.5 mm

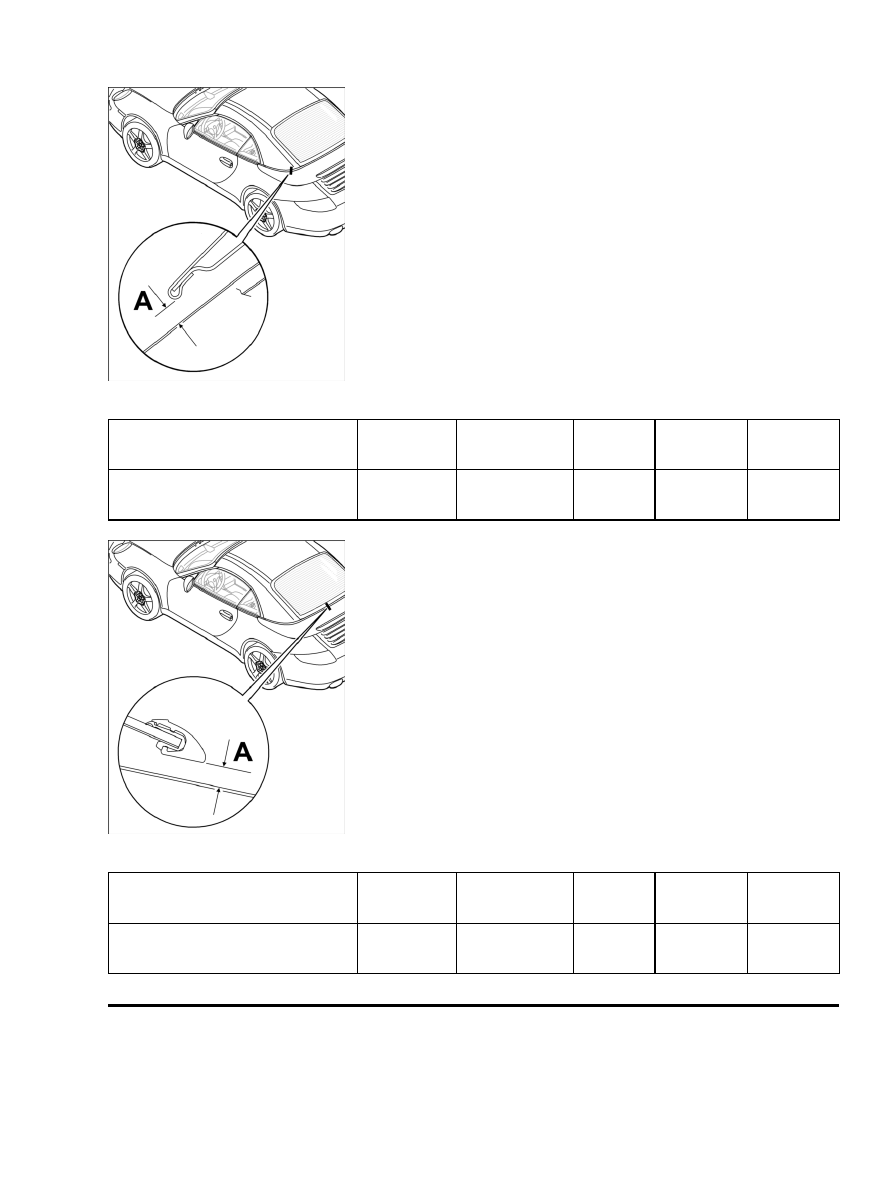

Hardtop to convertible-top compartment lid

Location

Explanation

Type

Basic
value

Tolerance

1

Tolerance

2

Hardtop to convertible-top
compartment lid

Gap dimension
A

8 mm

+/-4 mm

Diagnostic system: reading out fault memory and activating systems

Gap dimensions, hardtop

4630

Hardtop to convertible-top compartment lid

Location

Explanation

Type

Basic
value

Tolerance

1

Tolerance

2

Hardtop to convertible-top
compartment lid

Gap dimension
A

8 mm

+/-4 mm

Hardtop to convertible-top compartment lid

Location

Explanation

Type

Basic
value

Tolerance

1

Tolerance

2

Hardtop to convertible-top
compartment lid

Gap dimension
A

6 mm

+/-3 mm

997310, 997311, 997320, 997321

Diagnostic system: reading out fault memory and activating systems

Gap dimensions, hardtop

4631

C23, C24, C25, C26, C27, C28, C32, C33, C34, C35, C36, C37, C38, C39, C45, C46, C98, C99
