Разборка

Нанесите  метки  (краской  или  керном),  определяющие  взаимное  положение  со-

пряженных деталей, чтобы соединить их при сборке в том же положении для сохране-
ния балансировки валов.

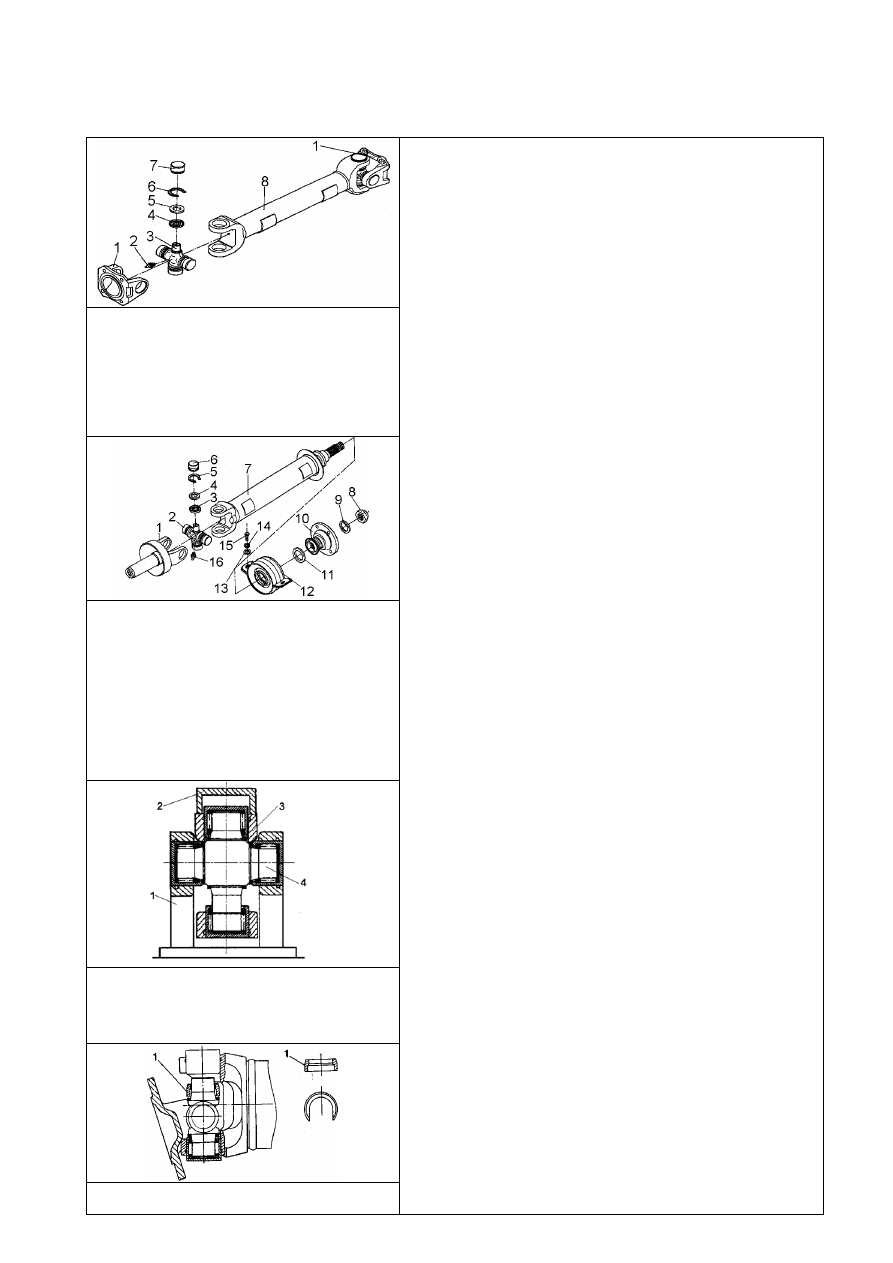

Рис. 3-111. Детали переднего

(заднего) карданного вала

1 – фланец-вилка карданного шарнира; 2
– прессмасленка; 3 – крестовина в сборе;
4 – сальник; 5 – обойма  сальника; 6 –
стопорное кольцо; 7 – подшипник кресто-
вины; 8 - карданный вал.



Рис. 3-112. Детали промежуточно-

го карданного вала

1 – фланец-вилка карданного шарнира; 2
–  крестовина  в  сборе; 3 – сальник; 4 –
обойма сальника; 5 – стопорное кольцо; 6
–  подшипник  крестовины; 7 – промежу-
точный карданный вал; 8 – гайка; 9, 13, 14
– шайба; 10 – фланец; 11 - прокладка; 12
–  промежуточная  опора  заднего  кардан-
ного вала; 15 – болт; 16 - прессмасленка;



Рис. 3-113. Разборка карданного

шарнира



1 – опора  пресса; 2 – втулка; 3 – вилка

шарнира; 4 – крестовина.





Рис.3-113. установка втулки для

Установите  в  тиски  с  алюминиевыми  на-

кладками  передний  (задний)  карданный  вал.
Снимите  стопорные  кольца 6 (рис. 3-111), ис-
пользуя круглогубцы.

Выпресуйте  корпуса  подшипников  из  ви-

лок шарнира, для чего:

-  установите  карданный  вал  одной  из  ви-

лок карданного шарнира на опору 1 (рис. 3-113)
пресса.  Через  специальную  втулку 2 штоком
пресса  переместите  другую  вилку 3 шарнира
вниз до упора в крестовину;

-  повернув  вилку  шарнира  на 180˚,  повто-

рите  указанные  операции,  т.е.  переместите
другой конец вилки вниз до упора в крестовину.
При  выполнении  этих  операций  противополож-
ный подшипник крестовины частично выйдет из
отверстия  и  в  полученный  зазор  между  вилкой
и крестовиной можно будет установить втулку 1
(рис. 3-114) с  боковым  вырезом  для  дальней-
шей полной разборки подшипника;

-  установив  втулку 1 на  шип  крестовины,

переместите вилку шарнира вниз до выпресов-
ки подшипника;

- используя указанные приемы, выпресуй-

те другие подшипники крестовины.

Проверка технического состояния

Проверка  эксцентричности.  Установите

передний  (задний)  карданный  вал  в  центрах  и,
проворачивая его, проверьте биение трубы, ко-
торое не должно превышать:

- 0,5 мм на расстоянии 50 мм от концевых

сварных швов;

- 0,3 мм в средней части.
Если  биение  превышает  указанные  вели-

чины, выправьте вал под прессом или замените
его.

Карданные  шарниры.  Проверьте  со-

стояние корпусов подшипников, игл, шипов кре-
стовины, сальников и стопорных колец.

Если повреждены или изношены корпуса

подшипников, иглы и шипы крестовины, а также
сальники, замените крестовину в сборе.



Сборка

Карданные валы собирайте в последова-

тельности,  обратной  разборке  с  учетом  сле-
дующего:

-  на  шлицевые  соединения  нанесите

равномерно 3 – 4 г смазки Фиол-1 или Фиол-2У;

-  при  соединении  деталей  совместите

метки, нанесенные на разъемные детали перед
разборкой.

разборки карданного шарнира



1 – втулка

.

Сборку  карданного  шарнира  проводите  в

следующей последовательности:





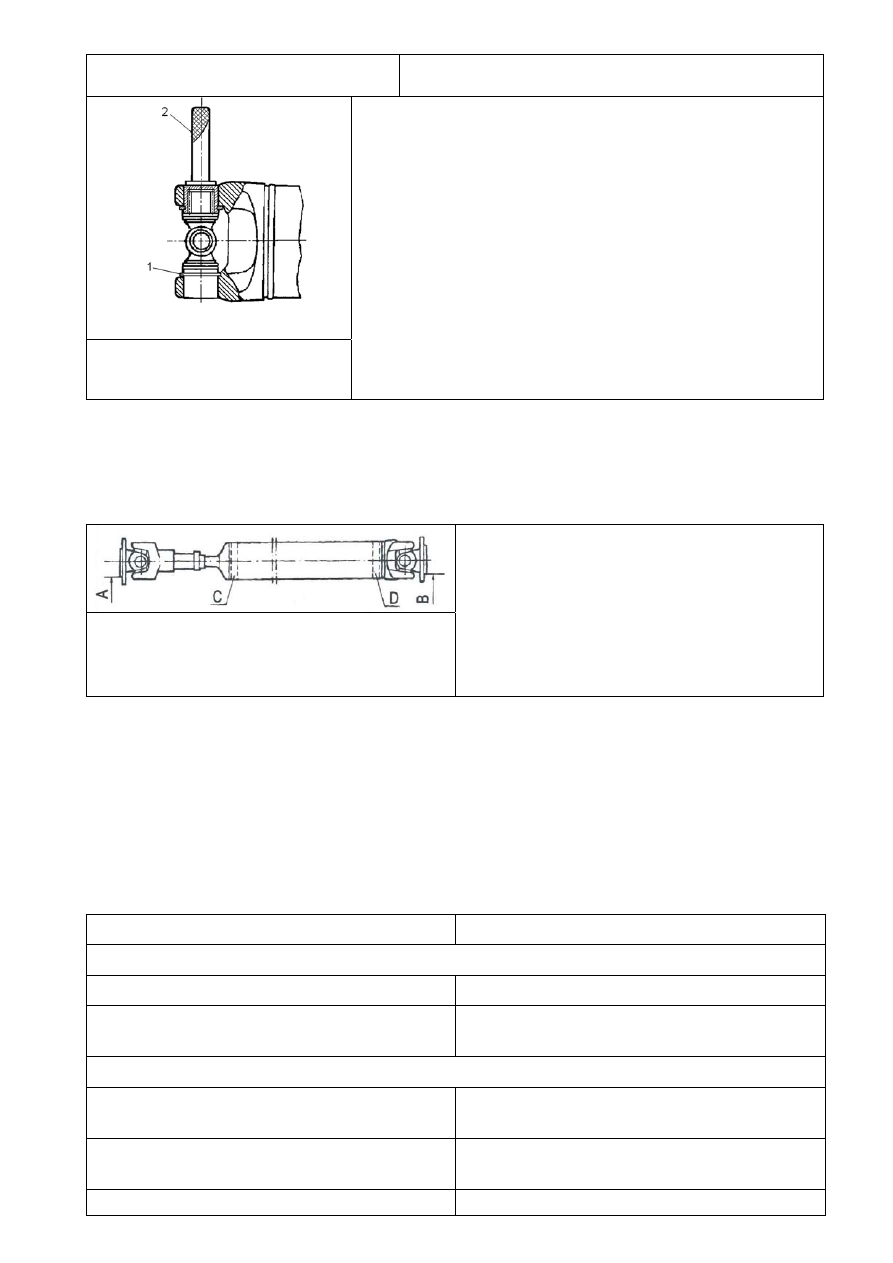

Рис. 3-114. Сборка карданно-

го шарнира

1 – стопорное кольцо; 2 – оправка.

- удалив старую загустевшую смазку, смажьте

внутреннюю  поверхность  корпусов  подшипников
смазкой  №158  или  Фиол-2У (0,8 – 1,2 г  на  каждый
подшипник).  Шипы  крестовин  покрывать  смазкой  не
следует, чтобы не образовалась воздушная подушка
при  сборке.  Вставьте  крестовину  в  отверстия  вилок.
Запрессуйте    в  одно  отверстие  вилки  подшипник  и
установите  в  проточку  корпуса  подшипника  стопор-
ное  кольцо 1 (рис. 3-114). Запрессуйте  подшипник  в
другое  отверстие  вилки  до  упора  стопорного  кольца
противолежащего  подшипника  в  вилку.  Усилие  за-
прессовки не должно превышать 15 000 Н ( 1 500 кгс).

Установив стопорные кольца, ударьте по вил-

кам шарнира молотком с пластиковым бойком.

Под действием удара зазор между стопорным кольцом подшипника и вилкой выбира-
ется и появляются зазоры между корпусами подшипников и торцами шипов крестови-
ны  в  пределах 0,01-0,04 мм.  После  сборки  проверьте  легкость  проворачивания  вилок
шарнира и балансировку валов.



Балансировка валов

Рис. 3-115. Балансировка  карданных  ва-
лов: А, В – поверхности контроля дисба-
ланса; C, D – зоны  приварки  балансиро-
вочных пластин.

Карданные  валы  подвергаются

балансировке  на  специальных  машинах
и уравновешиваются привариванием ме-
таллических пластин.
При  частоте  вращения 5 500 мин

-1

  дис-

баланс  валов,  контролируемый  по  по-
верхностям А и В (рис. 3-115) не должен
превышать 1,72 Н·мм (175 г·мм), а при

проверке балансировки – 2,16 Н·мм (220 г·мм).

Предупреждение. Если при ремонте заменялись детали валов, то валы не-

обходимо отбалансировать.

После  балансировки  смажьте  подшипники  карданных  шарниров  смазкой  №158

или Фиол-2У через пресс-масленки. Нагнетать смазку следует до выхода ее через уп-
лотнения.



Задний мост


Возможные неисправности, их причины и методы устранения.

Причина неисправности

Метод устранения

Повышенный шум со стороны задних колес

Ослабло крепление колеса

Затяните гайки крепления колеса

Износ, или разрушение шарикового под-
шипника полуоси

Осмотрите полуось и при необходимости
замените подшипник

Постоянный повышенный шум при работе заднего моста

Балка заднего моста деформирована,
подшипники полуосей повреждены

Выправьте балку и проверьте ее разме-
ры, замените подшипники полуосей

Полуоси деформированы и имеют недо-
пустимое биение

Выправьте полуоси. Если они значитель-
но повреждены – замените их новыми

Неправильная регулировка, повреждение  Определите неисправность и отремонти-

Причина неисправности

Метод устранения

или износ шестерен или подшипников
редуктора

руйте редуктор

Износ или неправильная регулировка
подшипников дифференциала

Снимите редуктор, отремонтируйте и от-
регулируйте

Шум при разгоне автомобиля и торможении двигателем

Неправильно отрегулировано зацепле-
ние зубьев шестерен главной передачи
при ремонте редуктора

Отрегулируйте зацепление шестерен

Повреждение подшипников полуоси

Замените подшипники

Недостаточное количество масла

Восстановите уровень масла и проверь-
те, нет ли подтекания в уплотнениях или
в балке заднего моста

Неправильный зазор в зацеплении меж-
ду шестернями главной передачи

Отрегулируйте зазор

Увеличенный зазор в подшипниках ве-
дущей шестерни вследствие ослабления
гайки крепления фланца или износа
подшипников

Отрегулируйте зазор в подшипниках, или
замените подшипники

Шум при движении на повороте

Повреждение подшипников полуосей

Замените подшипники

Стук в начале движения

Износ отверстия под ось сателлитов в
коробке дифференциала

Замените коробку дифференциала

Ослабли гайки крепления рессор

Затяните гайки

Утечка масла

Износ или повреждение сальника веду-
щей шестерни

Замените сальник

Износ сальника полуоси, определяемый
по замасливанию тормозных щитов, ба-
рабанов и колодок

Проверьте биение полуоси, прогиб бал-
ки. Выправьте или замените поврежден-
ные детали

Ослабление болтов крепления картера
редуктора заднего моста, повреждение
уплотнительных прокладок

Затяните болты, замените уплотнитель-
ные прокладки



Снятие и установка заднего моста
Снятие и установка балки заднего моста описаны в подразделе «Задняя подвес-

ка». При установке заднего моста гайки стремянок, амортизаторов и стабилизатора по-
перечной устойчивости затягивайте в соответствии с указаниями подраздела «Задняя
подвеска». После установки прокачайте тормозную систему и отрегулируйте рабочую и
стояночную  тормозные  системы  согласно  указаниям  раздела  «Тормоза».  Через  мас-
лоналивное отверстие заправьте трансмиссионным маслом задний мост.


Разборка и сборка заднего моста
Разборка.  Снимите  с  моста  трубопроводы  тормозной  системы,  отсоединив  при

этом концы тормозных трубок от тормозных колесных цилиндров.

Установите мост на стенд для ремонта и слейте масло из картера.

Отвернув  гайки  крепления  задней  полуоси  и  заднего  тормозного  механизма  в

сборе,  выньте  полуось.  При  необходимости  замены  выньте  сальник  из  фланца балки
заднего моста.

Выполните те же операции на другом конце балки, затем снимите редуктор.
Сборку заднего моста проводите в последовательности, обратной разборке. При

этом:

-  сальник  подшипника  полуоси  перед  установкой  смажьте  смазкой  Литол-24,  а

при установке сальника во фланец балки, пользуйтесь оправкой;

- смажьте графитовой смазкой или смазкой ЛСЦ-15 посадочный поясок полуоси

и поверхность фланца, соприкасающуюся с барабаном.


Проверка балки заднего моста
Тщательно  проверьте  техническое  состояние  балки,  особенно  при  ремонте  ав-

томобиля,  потерпевшего  аварию.  Деформированная  балка может  стать  причиной  шу-
ма заднего моста и ускоренного износа шин.

Деформацию балки моста проверяют как в горизонтальной, так и в вертикальной

плоскостях.

Прикрепив к каждому концу балки фланец  установите балку фланцами на оди-

наковые призму, расположенные на проверочной плите длиной не менее 1 600 мм так,
чтобы  поверхность  прилегания  картера  к  балке  заднего  моста  находилась  в  верти-
кальной плоскости.

Проверьте  деформацию  балки,  приставляя  угольник  к  наружной  и  боковой    по-

верхностям фланца; если балка не деформирована, угольник будет прилегать плотно.

Величину деформации проверяют щупом. Если щуп 0,2 мм проходит на каком –

либо фланце необходимо выправить балку.

Угольником  проверьте  перпендикулярность  поверхности  крепления  редуктора

относительно опорной поверхности фланца. Щуп 0,2 мм не должен проходить.

Поверните  балку  моста  на 90º и  установите  ее  на  призмы.  Приложенный  к  на-

ружной  поверхности  фланца  угольник  должен  плотно  плотно  прилегать,  в  противном
случае, проверьте величину деформации щупом. Щуп 0,2 мм не должен проходить.

При  деформации,  превышающей  указанную  величину,  выправьте  балку,  при-

держиваясь указаний, приведенных ниже.

После  выполнения  правок,  тщательно  промойте  балку,  магнитную  пробку  очи-

стите, установите на место и проверьте:

- качество сварных швов и герметичность балки;
- чистоту внутри балки (отсутствие заусенцев, стружки и остатков масла) и чис-

тоту сапуна балки.

После этого балку покрасьте снаружи предохранения от коррозии.

Правка балки заднего моста.
Прикрепите к каждому концу балки фланцы (используемые для правки, а не для

проверки балок) и установите ее опоры гидравлического пресса так, чтобы концы при-
жимной  траверсы 2 (рис. 3-9.) находились  в  зоне  деформации.  Наиболее  вероятное
расположение зоны на расстоянии 200 – 300 мм от торцов фланца балки.

Установите  стойку  с  индикатором  так,  чтобы  ножка  индикатора  упиралась  в

верхнюю часть боковой поверхности фланца, а стрелка индикатора стояла на делении,
равной величине деформации балки, замеренной щупом при проверке балки. С другой
стороны балки установите или стойку с индикатором или угольник.

Установив  под  балку  (в  зоне  деформации)  ограничительные  упоры,  выправьте

гидравлическим  прессом  балку  последовательно  в  горизонтальной  и  вертикальной
плоскостях, контролируя результаты правки по индикатору или щупом по угольнику.

Максимальное  усилие  пресса 98 кН (10 000 кгс),  чтобы  не  произошло  чрезмер-

ной деформации сечения кожуха.

Примечание: При высоте упора, подобранной правильно опытным путем, бал-

ку можно править без проверки угольником или индикатором.

Снимите балку с пресса и проверьте ее как указанно выше.
