 BAW Co., Ltd.                     Engine - Turbo Intercooler Diesel Engine CA4D32－12

2

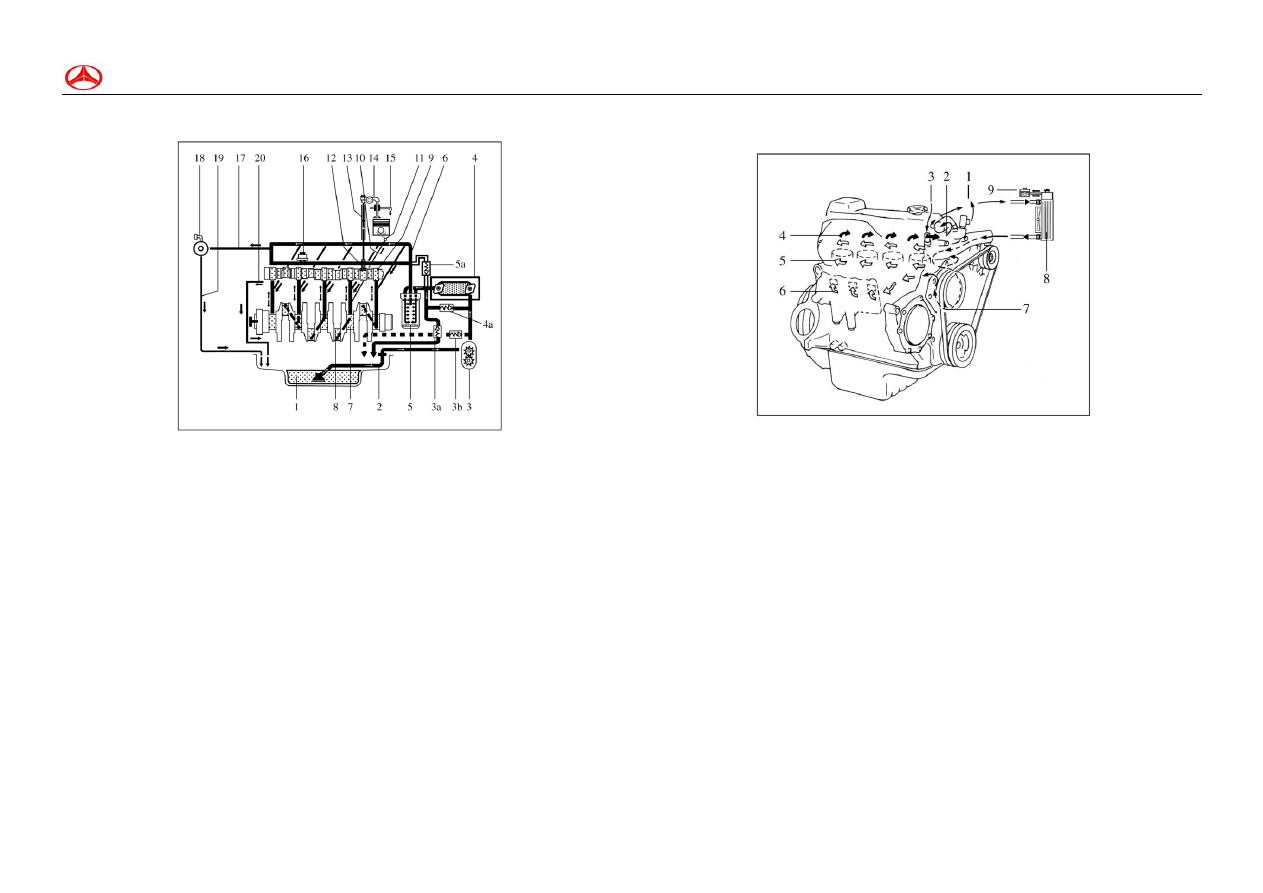

Схематическая диаграмма системы смазки (Рис. 46)

3

Схематическая диаграмма системы охладителя (Рис. 47)



1 Масляный картер  5a перепускной клапан масляного фильтра  13



Толкатель



2

Впускная трубка подачи масла  6 Главный маслопровод             14 Коромысло

3

Масляный насос  7 Коренной подшипник    15 Обратный маслопровод

3a

Обратный масляный клапан  8 Подшипник шатуна    16 Подача масла в вакуумный

насос
4

Маслоохладитель         10 Подача масла к форсункам           18 Вакуумный насос

4a

Перепускной  клапан  маслоохладителя  11 Форсунка  для охлаждения поршня       19

Возврат масла к вакуумному насосу
5

Масляный фильтр       12 Контрольное отверстие толкателя,  коромысла       20 К

масляному картеру

Рис. 46 Схематическая диаграмма системы смазки.









1

К  воздухонагревателю    2  Камера    термостата    3  Контру  горячего  воздуха    4

Охлаждение крышки головки блока цилиндров  5 охлаждение цилиндра
6

Масляный  радиатор    7  Водный  насос    8  Радиатор    9  Заливка  охлаждающей

жидкости

Рис 47 Схематическая диаграмма системы охлаждения











 BAW Co., Ltd.                         Engine - Turbo Intercooler Diesel Engine CA4D32－12

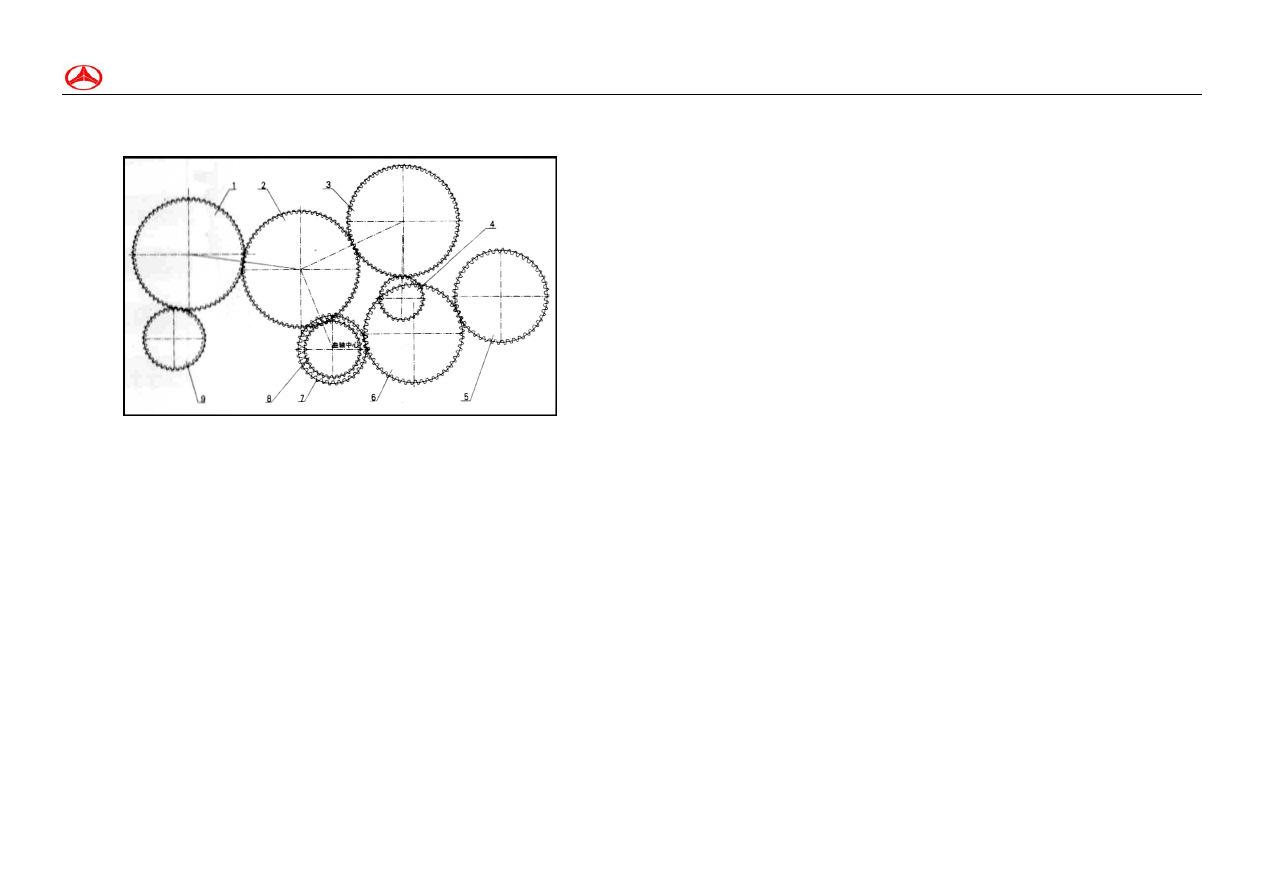

Диаграмма привода (Рис. 48)






1

Передаточная шестерня инжекторного насоса  2 Средняя шестерня,

распределительная  3 Передаточная шестерня распредвала

4

Передаточная шестерня масляного насоса  5 Шестерня компрессора

6

Средняя шестерня комрпессора

7

Ведущая шестерня распредвала компрессора  8 Распределительная

шестерня коленвала   9 Шестерня насоса ГУРа

Рис. 48 Диаграмма привода












































 BAW Co., Ltd.                       Engine - Turbo Intercooler Diesel Engine CA4D32－12

(VIII)

Поиск и устранение неисправностей

1

двигатель не заводится

Стимптомы и причины



Исправление



Стимптомы и причины



Исправление


































Газ в топивной системе



Проверить утечку в трубках, идущих от
топливного бака к насосу подачи
топлива и топливному фильтру.
Удалите из системы воздух при помощи
насоса подачи топлива

Забита топливная трубка

Проверить трубки

Забит топливный фильтр



Заменить топливный фильтр



Насос подачи топлива либо вообще не подате

топливо либо подает в перерывами



Проверить герметичность и затяжку
поршня, пружины поршня, проверить
клапан и впускной штуцер
топливнонго насоса.



Плохой впрыск через инжекторы



Провреить автоматизацию инжектора
и давление впрыска, истирание
плунжера насосаи выпускного
клапана, не сломана ли пружина
впускного клапана



Неправильная подача топлива



Проверить и отрегулировать

Низкая температура окружающей среды.

Долгий запукс двигателя, нет зажигания

Низкая температура – прогреть лвигатель

Плохой контакт кабелелй стартера

Проверить соединения и исправить

Низкий заряд АКБ

Зарядить или заменить АКБ

Плохой контакт щетки

Очистить поверхность коммутатора

Свяжитесь с местной сервиснйо станцией

FAW-DDE

 BAW Co., Ltd.                       Engine - Turbo Intercooler Diesel Engine CA4D32－12

2 Нестабильная работа двигателя

Симптомы и причины



Исправление



Симптомы и причины



Исправление






































Воздух в топивной системе



Удалить воздух

Слишком тмного воды в топливе

Проверить содержание воды

Топливо проекает из трубко высокого

давления

Проверить и исправить

Неправильно работает регулятор

скорости

Проверить и откалибровать

регулятор

Газ обдувает цилиндры

Проверить болты крышки цилиднров; заменить
прокладку

крышки,

если

необходимо,

прверитьвысиупание  и  разницу  выступаний
цилиндров

Неравномерная подача топлива в

инжекторы

Профессионалы  должны  проверить  и
отрегулировать инжектор на стенде

Свяжитесь с местной сервисной

станцией FAW-DDE
