56

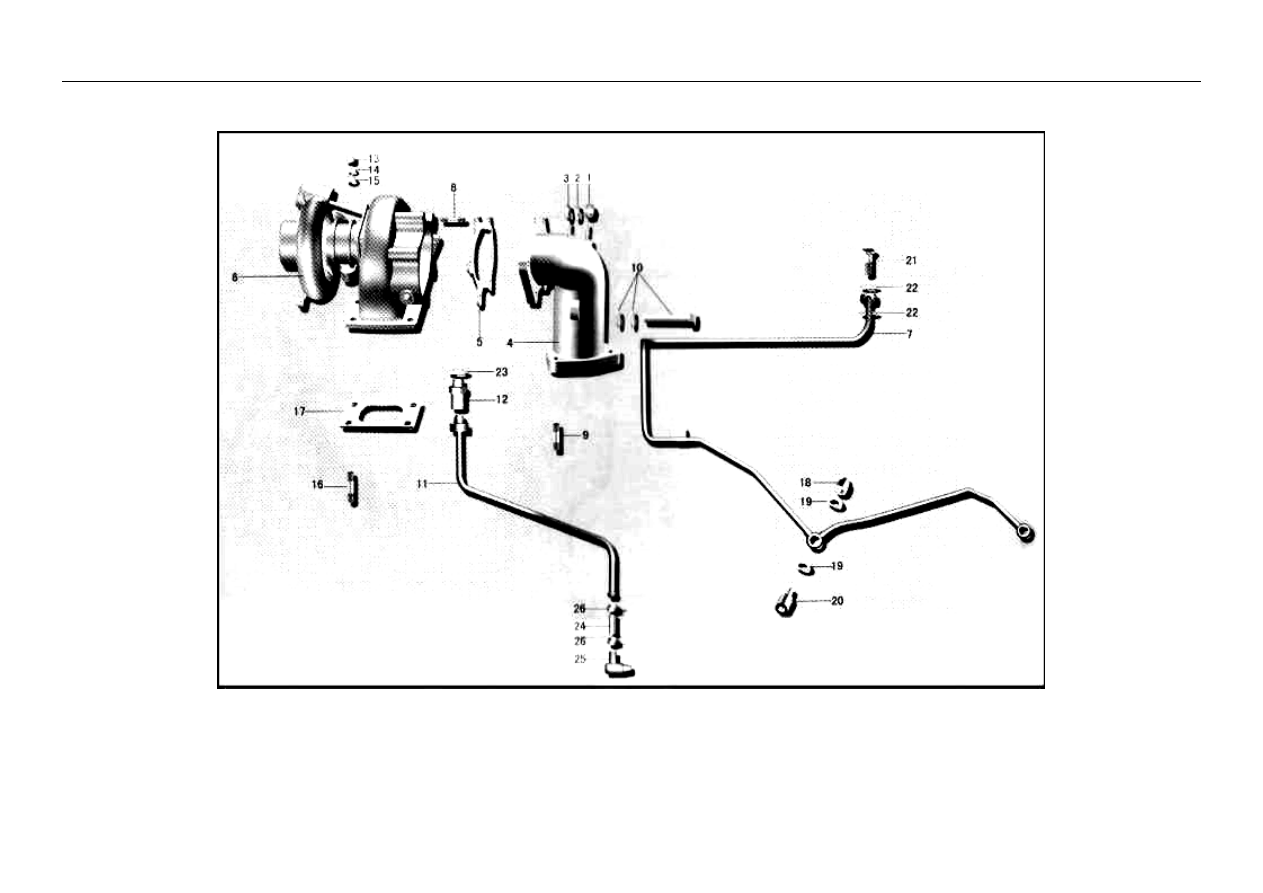

ТУРБОКОМПРЕССОР ТВ28



№

Номер

детали

Наименование детали

Кол-во

1

CQ34008

Гайка

5

2

Q40308

Пружинная шайба

5

3

Q40108

Шайба

5

4

1118021-Y01  Выхлопная труба

1

5

1118022-Y01  Прокладка

1

6

1118010-Y01  TB28 Турбокомпрессор в сборе

1

7

1118035AY01  Трубка масляная

1

8

1118031-Y01  Болт

1

9

1118038AY01  Переходник

1

10

1104087-D1

Шайба уплотнительная

2

11

1118045AY01  Шланг сливной

1

12

1118046-Y01  Штуцер

1

13

1118017-Y01  Гайка

4







































14

Q40308

Пружинная шайба

4

15

Q40108

Шайба

4

16

1118016-Y01

Шпилька

4

17

1118011-Y01

Прокладка

1

18

1118032-Y01

Болт

2

19

CQ1200822

Шпилька

5

20

CQ1461025

Болт

2

21

CQ1201035

Шпилька

3

22

1002039-D1

Шайба

2

23

1104086-D1

Шайба

1

24

1118068-Y01

Штуцер

1

25

3551092-X2

Штуцер

1

26

3551093-X2

Уплотнительное кольцо

2





57



ТУРБОКОМПРЕССОР















58



ТУРБОКОМПРЕССОР



№

Номер детали

Наименование детали

Кол-во

1

CQ34008

Гайка

5

2

Q40308

Пружинная шайба

5

3

Q40108

Шайба

5

4

1118021-X3

Выхлопная труба

1

5

1118022-Y01

Прокладка

1

6

1118010- X3

TB28 турбокомпрессор в сборе

1

7

1118035-Y06

Трубка

1

8

CQ1200822

Шпилька

1

9

CQ1201035

Шпилька

1

10

CQ1461025

Болт

2

11

1118045-Y06

Трубка

1

12

1118046-Y01

Штуцер

1

13

1118017-Y01

Гайка

4






14

Q40308

Пружинная шайба

4

15

Q40108

Шайба

4

16

1118016-Y01  Шпилька

4

17

1118011-Y01  Прокладка

1

18

1118038AY01  Штуцер

2

19

1002039-D1

Шайба уплотнительная

5

20

1118032-Y01  Штуцер

2

21

1118031-Y01  Штуцер

3

22

1104087-D1

Шайба уплотнительная

2

23

1104086-D1

Шайба уплотнительная

1

24

1118068-Y06  Штуцер

1

25

1118090-Y06  Штуцер

1

26

3551093-X2

Уплотнительное кольцо

2
























59



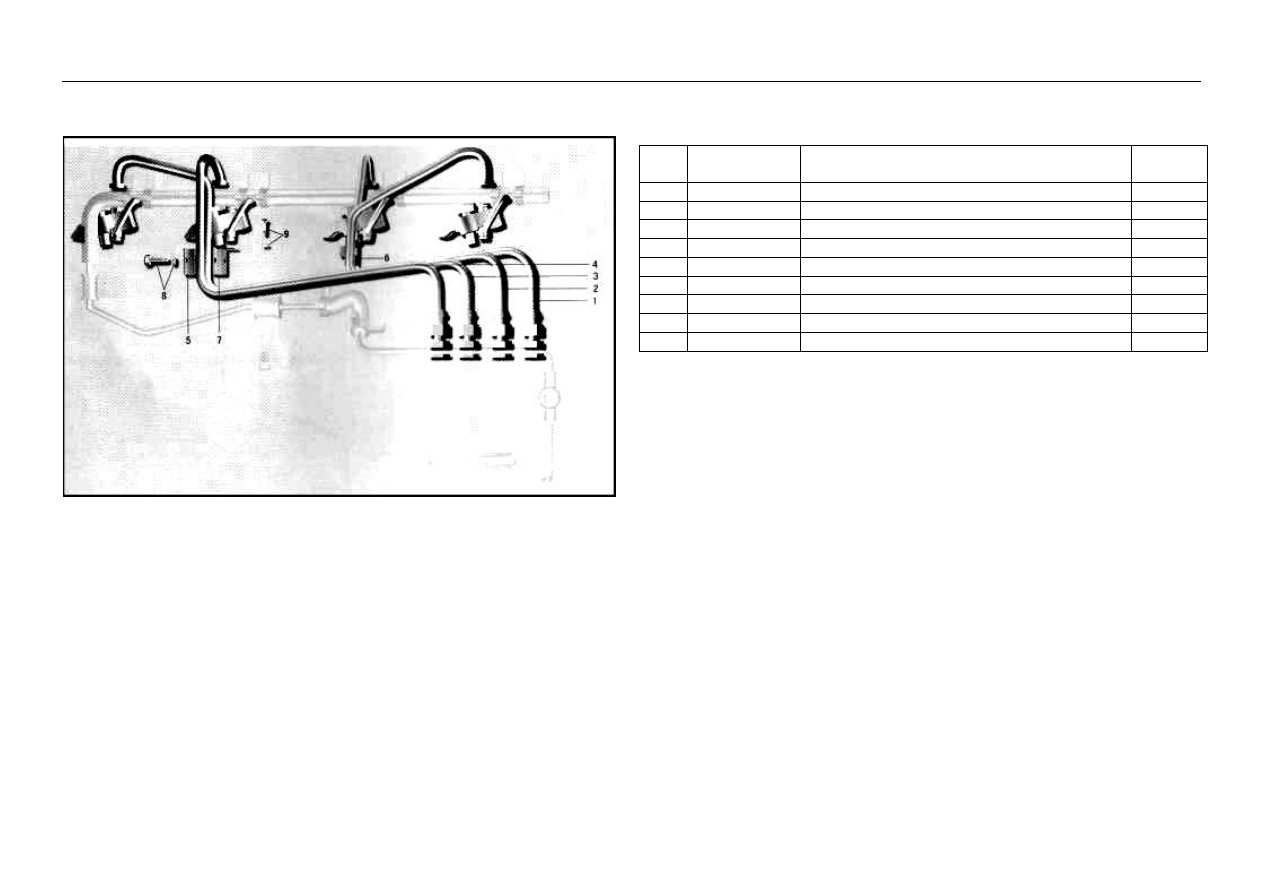

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ























































№

Номер

детали

Наименование детали

Кол-во

1

1129010AX2  Трубка первого цилиндра

1

2

1129015AX2  Трубка второго цилиндра

1

3

1129020AX2  Трубка третьего цилиндра

1

4

1129025AX2  Трубка четвертого цилиндра

1

5

1129030-X2  Зажимная пластина

2

6

1129035-X2  Зажимная пластина для цилиндра 1и2

1

7

1129040-X2  Зажимная пластина  для цилиндра 3и4

1

8

CQ1420625

Болт

2

9

CQ1420816

Болт

2
