60

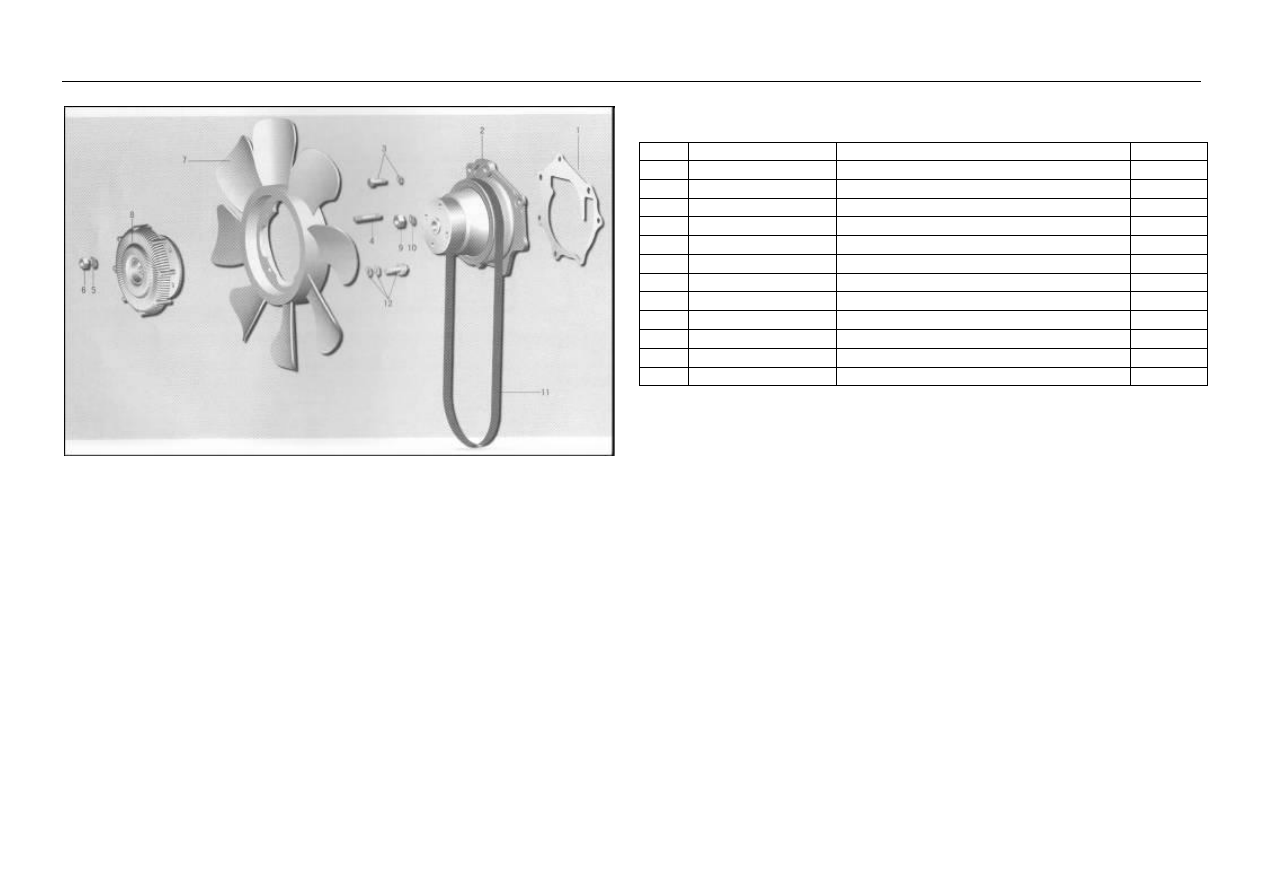

НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ





















































№

Номер детали

Наименование детали

Кол-во

1

1307018-X2

Прокладка

1

2

1307010-X2

Насос в сборе

1

3

CQ1420822

Болт

5

4

1313068-X2

Шпилька

4

5

Q40308

Пружинная шайба

4

6

CQ34008

Гайка

4

7

1308010-X2

Вентилятор в сборе

1

8

1313010-X2

Муфта вентилятора в сборе

1

9

CQ34010

Гайка

2

10

Q40310

Пружинная шайба

2

11



Ремень AV13-1135

1

12

CQ1460616

Соединительный болт

4





61

      ДВИГАТЕЛЬ САD32-09



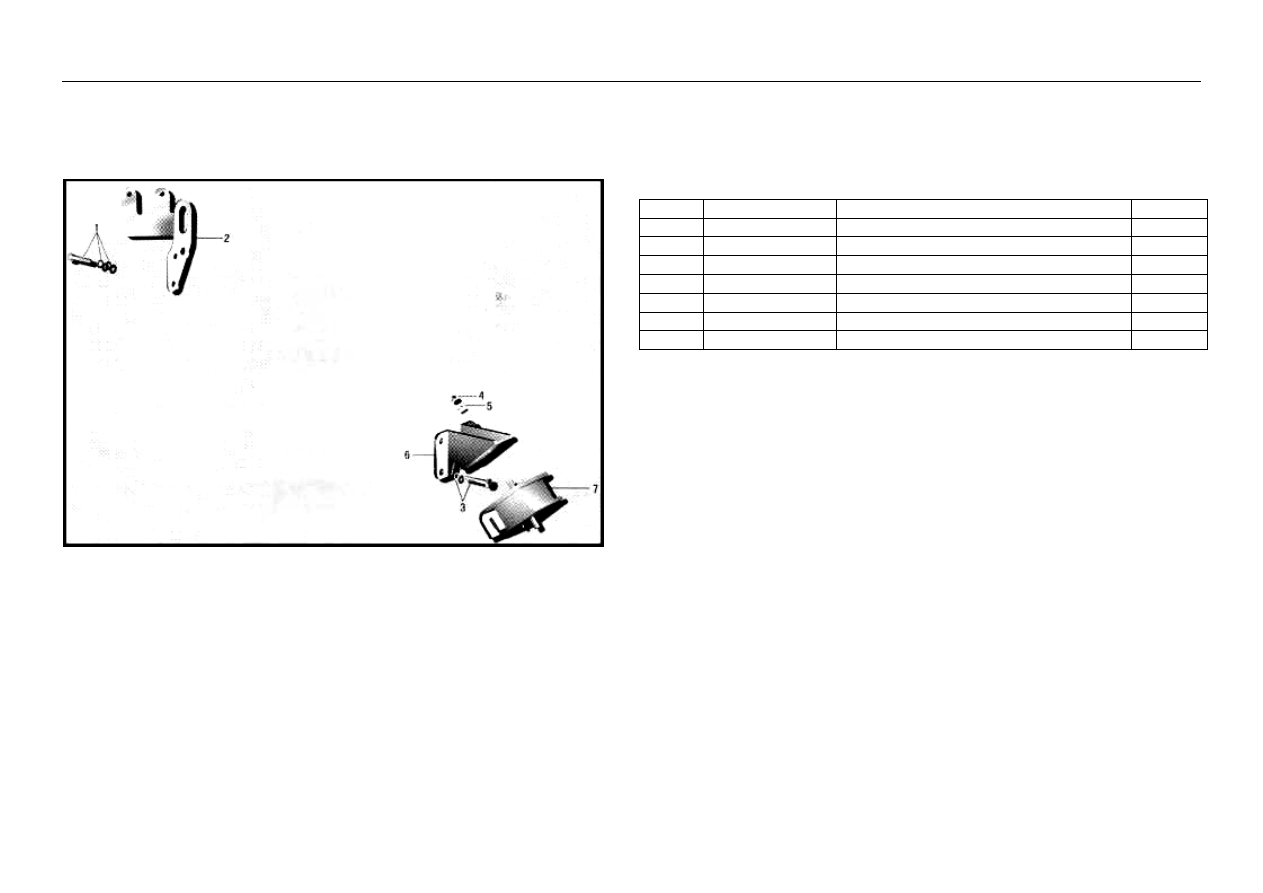

ПОДВЕСКА ДВИГАТЕЛЯ









































№

Номер детали

Наименование детали

Кол-во

1

CQ1460820

Соединительный болт

2

2

1101066-X03T  Кронштейн

1

3

CQ1421022

Болт

8

4

CQ34010

Гайка

2

5

Q40310

Пружинная шайба

2

6

1001042-X2

Кронштейн двигателя

2

7

1001025-X2A1  Подушка двигателя

2





62

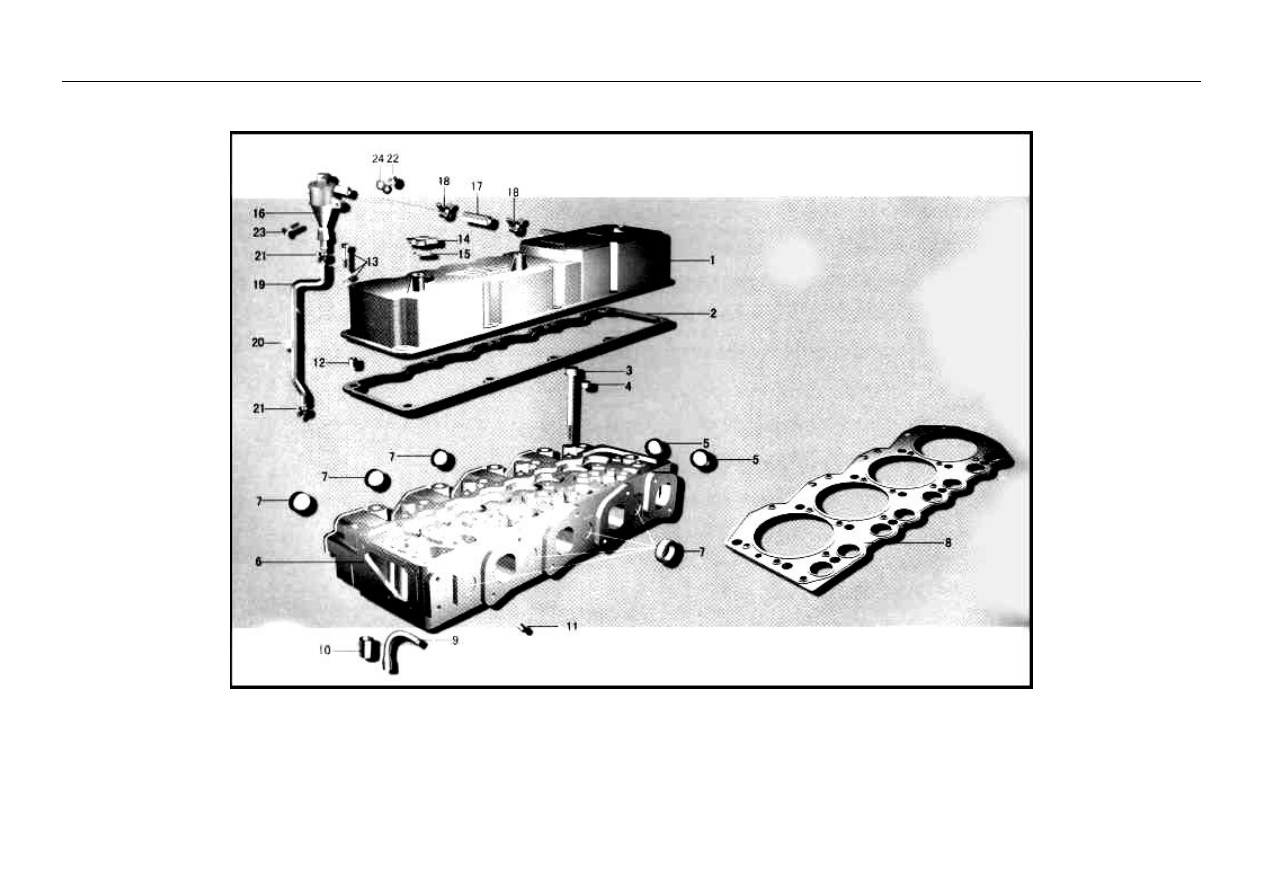

ГОЛОВКА БЛОКА













63

ГОЛОВКА БЛОКА

№

Номер детали

Наименование детали

Кол-во

1

1003040-5X2

Клапанная крышка

1

2

1003046-X2

Прокладка

1

3

1003036-X2

Болт

18

4

CQ61304

Пробка

3

5

1003027AX2

Пробка



2

6

1003021-X2

Головка цилиндра

1

7

1003028-X2

Заглушка

7

8

1003030AX2

Прокладка головки блока

1

9

1003023-X2

Патрубок

4

10

1003022-X2

Втулка

4

11

1003024-X2

Заглушка

2

12

1003047-X2

Втулка

10

13

CQ1460625

Болт

10

14

1003048-X2

Крышка маслоналивной

горловины

1

15

1003044-X2

Прокладка крышки

1

16

1014030-5X4

Маслоотделитель

1

17

1014022BX2

Шланг

1

18

1014029-X2

Хомут

2

19

1014038-5X4

Шланг

1

20

1014039-5X4

Держатель

1

21

1014049-5X4

Хомут

2

22

CQ34006

Гайка

2

23

CQ1500630

Болт

2

24

Q40306

Шайба

2
