СНЕГОХОД ТАЙГА СТ-500Д. РЕГУЛИРОВКА РУЛЯ
1. 3 Рулевой вал
Отверните гайки крепления руля к рулевому валу и снимите руль вместе с
вкладышами.
2. 5, 6 Вкладыши, винты и гайки
Установите вкладыши, 4 винта и гайки на рулевом валу, как показано.
Отрегулируйте руль управления до нужного положения.

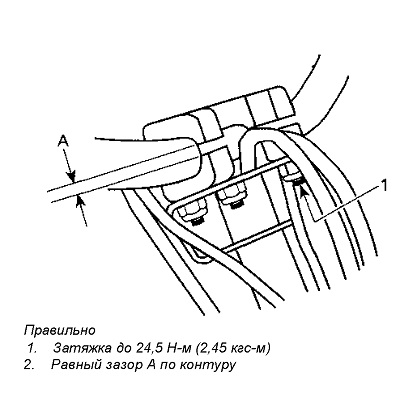

Зафиксируйте руль в этом положении затяжкой 4 гаек, как показано на
рисунке.
ПРЕДУПРЕЖДЕНИЕ
Затягивайте гайки крест-накрест. Не допускайте касания рычага тормоза
ветрового стекла при установке руля слишком высоко
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все рычаги управления правильно зафиксированы в блоках

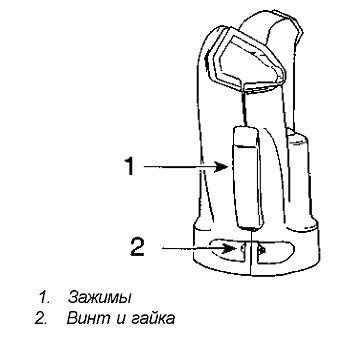

7, 23, 24, 25 Кожух руля, болт, гайка и зажимы
ПРЕДУПРЕЖДЕНИЕ
Перед установкой проведите регулировку руля
Установите кожух руля, совместив с блоками рычагов газа и тормоза
надлежащим образом. Закрепите двумя зажимами и винтами с гайками.
Окончательно зафиксируйте положение блоков рычагов газа и тормоза
установочными винтами 26.
ПРЕДУПРЕЖДЕНИЕ
Правильно зафиксированные блоки рычагов газа и тормоза не должны
проворачиваться на руле_
