СНЕГОХОД ТАЙГА СТ-500Д. СИСТЕМА УПРАВЛЕНИЯ


ПРОВЕРКА

Проверьте лыжи и полозья на износ, замените при необходимости (см. раздел 08-03)

17 Рычаг управления и шток амортизатора лыжи

Убедитесь, что шлицы рычага управления и штока амортизатора лыжи находятся в зацеплении.

ПРЕДУПРЕЖДЕНИЕ

Любая деталь с изношенными шлицами подлежит замене на новую

Проверьте общее состояние деталей системы управления на износ. Замените при необходимости.

РАЗБОРКА / СБОРКА

 8 Наконечник руля

Наконечник руля можно снимать и устанавливать без каких-либо повреждений путем введения сжатого воздуха в руль или путем нагрева их нагнетателем тепла.

1 Вал рулевой

Снимите кожух руля, затем узел руля. Для лучшего доступа снимите глушитель впуска и карбюратор(ы).

31 Элемент нагрева наконечника руля

На снегоходах, оборудованных обогревом, наконечники могут быть несъемными. Во избежание повреждения нагревательных

элементов проверьте расположение проводов нагревательного элемента внутри руля, посмотрев через отверстие на торце наконечника.

Начинайте резать наконечник точно напротив проводов элемента и

раскройте его для того, чтобы

убедиться в правильном

расположении стыка на нагревательном элементе, как показано.

Продолжайте резать вдоль стыка и снимать наконечник. Если нужно, аккуратно отклейте обогревательный элемент от руля.

Для установки приклейте обогревательный элемент к рулю, убедившись, что провода не мешают работе рычага тормоза или газа.



Никогда не используйте смазки для установки наконечника руля, пользуйтесь смесью мыла и воды. Смешайте 40 частей воды с 1 частью мыла для мытья посуды

Нагрейте наконечник руля для облегчения установки. Аккуратно наденьте наконечник на руль.

10,16 Болт ушковый (левая и правая резьба)

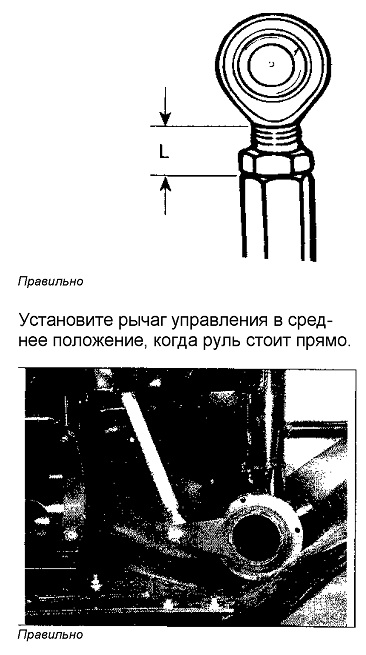

Проверьте концы ушковых болтов на износ или ослабление резьбы, замените при необходимости. Вверните резьбовой конец ушкового болта в рулевую тягу. Максимальная наружная длина резьбовой части, не вошедшая в тягу, не должна превышать величину L = 20 мм.

9, 15 Гайка крепления болта уш-кового и контргайка

Затяните ушковый болт, гайку и контргайки на рулевых тягах до заданного момента

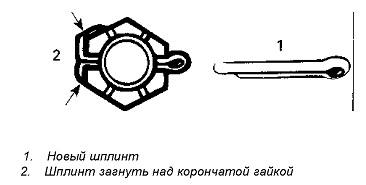

После правильной затяжки гайки болта ушкового вставьте шплинт, загибая вокруг гайки, как показано на рисунке.
