ПОГРУЗЧИК ROTO 40.25 MCSS. ПРОВЕРКИ И НАСТРОЙКИ НА ЭЛЕКТРОННЫХ ПАНЕЛЯХ MERLIN

МЕНЮ ОБЩЕГО СОСТОЯНИЯ

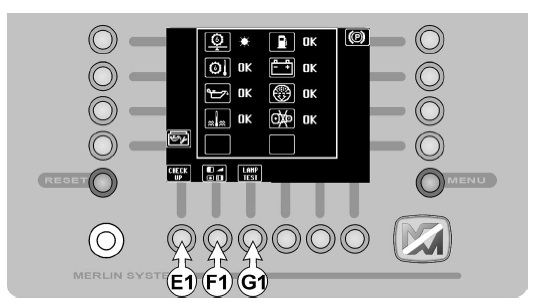

В ГЛАВНОМ МЕНЮ нажимайте кнопку (R2) в течение 2 секунд, затем, удерживая ее, нажмите кнопку (Е1) "SETUP" («УСТАНОВКА») для входа в МЕНЮ ОБЩЕГО СОСТОЯНИЯ.

МЕНЮ ОБЩЕГО СОСТОЯНИЯ определяет и показывает неисправность электроцепей или прочих компонентов машины. Включение контрольной лампы справа от символов указывает на наличие неисправности в данной системе.
Оператор должен остановить двигатель и устранить указанную неисправность сразу после появления сообщения о ней (О работах по техобслуживанию см. соответствующую главу).

Нажмите следующие кнопки для доступа в следующие 3 под-меню:

(Е1) ТЕСТИРОВАНИЕ (CHECK UP)

(F1) НАСТРОЙКА ЭКРАНА

(G1) ПРОВЕРКА ИНДИКАТОРОВ (LAMP TEST)

ПРОВЕРКА

Нажмите кнопку "CHECK UP" («ПРОВЕРКА») (Е1) в МЕНЮ УПРАВЛЕНИЯ (CONTROL MENU).

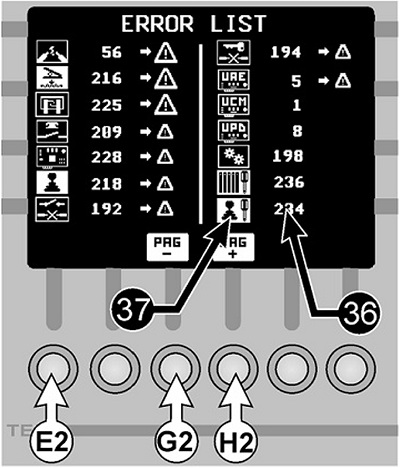

В этом меню на экране "S2" графически представлены все возможные неисправности в машине:

(36) код неисправности

(37) графический символ неисправности

(Е2) При нажатии на эту кнопку следующие надписи: "ALL" = все неисправности "NOW" = неисправности в настоящее время Кнопки (G1, Н2) используются для перелистывания страниц в случае, если одного экрана недостаточно для отображения всех неисправностей.

Символ «ОБЩАЯ ОПАСНОСТЬ» появится рядом с символом неисправности. Серьезность неисправности прямо пропорциональна величине символа.

"А" Возможен риск травмирования персонала или серьезных повреждений машины, немедленно остановите машину и устраните неисправность.

"В" Остановите машину так скоро, как это возможно, и устраните неисправность.

"С" Разрешается продолжить работу на машине и устранить неисправности по окончании рабочей операции.

ПРОВЕРКА ИНДИКАТОРОВ

В МЕНЮ ОБЩЕГО СОСТОЯНИЯ нажмите кнопку (G1).

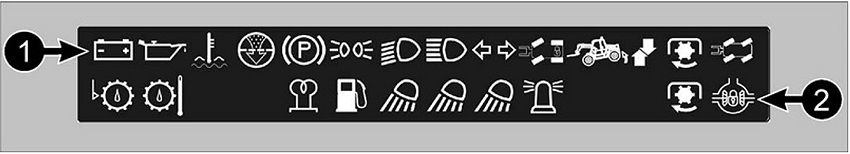

Когда Вы удерживаете кнопку (G1), в прямоугольнике "S1" индикаторы в ряду (1) загораются попеременно с индикаторами в ряду (2).
 Если один или более индикаторов не загораются, это означает разрыв или помехи в электроцепи.

НАСТРОЙКА ЭКРАНА

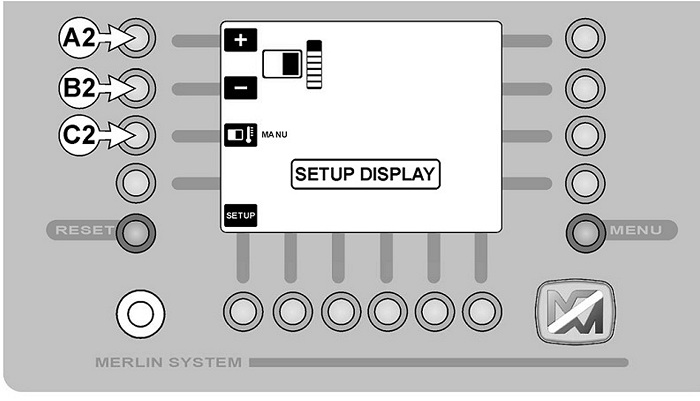

В ГЛАВНОМ МЕНЮ удерживайте кнопку (R2):

РЕГУЛИРОВКА КОНТРАСТНОСТИ

(А2) нажимайте "+" для увеличения контрастности

(В2) нажимайте для уменьшения контрастности

Справа от символа количество полосок увеличивается или уменьшается устанавливаемым уровнем контрастности.
(С2) Включает или отключает функцию автоматической настройки яркости экрана в зависимости от условий освещения.

(Е2) Кнопка служит для доступа в МЕНЮ ОБЩЕГО СОСТОЯНИЯ .

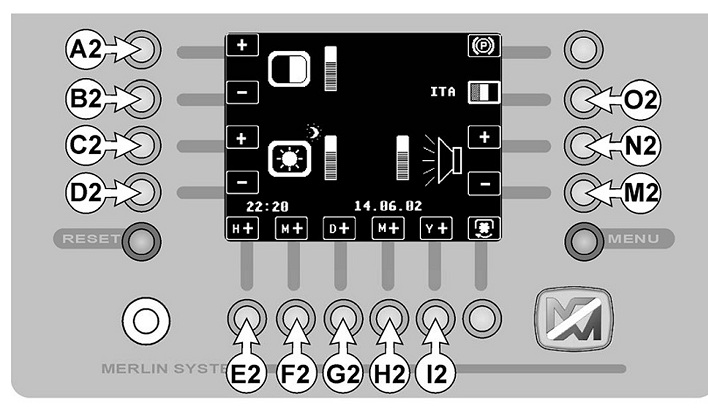

В МЕНЮ ОБЩЕГО СОСТОЯНИЯ нажмите кнопку (F1).

РЕГУЛИРОВКА КОНТРАСТНОСТИ

(А2) нажимайте "+" для увеличения контрастности

(В2) нажимайте для уменьшения контрастности

Справа от символа количество полосок показывает установленный уровень контрастности.
. ВАЖНО! При установке максимального или минимального уровня контрастности экран становится абсолютно черным или абсолютно белым. В этом случае невозможно определить функции кнопок и необходимо переустановить рабочие условия. Это возможно сделать в любое время и на любом дисплее. Нажимайте кнопку ”MENU"(MEHK)) до тех пор, пока не зазвучит сигнал зуммера. Затем, удерживая эту кнопку, нажимайте кнопки ПА2" или ПВ2", пока не появится экран.

РЕГУЛИРОВКА ЯРКОСТИ

(С2) нажимайте "+" для увеличения яркости

(D2) нажимайте для уменьшения яркости

Справа от символа количество полосок показывает установленный уровень яркости.

.................. Установленный показатель яркости включается только при включении

боковых ламп. При дневном свете автоматически устанавливается максимальный уровень яркости.

РЕГУЛИРОВКА ГРОМКОСТИ (сигнала сопровождения)

(N2) нажимайте "+" для увеличения громкости (М2) нажимайте для уменьшения громкости

Слева от символа количество полосок показывает установленный уровень громкости сигнала.

ПРИМЕЧАНИЕ! Эта регулировка не влияет на громкость аварийного сигнала, который всегда имеет максимальную громкость.

УСТАНОВКА ВРЕМЕНИ

(Е2) нажимайте ”Н+" для переключения часов вперед (от 00 до 24)

(F2) нажимайте "М+" для переключения минут вперед (от 00 до 59).

УСТАНОВКА ДАТЫ

(G2) нажимайте "D+" для переключения дней вперед (от 01 до 31)

(Н2) нажимайте "М+" для переключения месяцев вперед (от 01 до 12)

(12) нажимайте "Y+" для переключения лет вперед (от 00 до 99).

ВЫБОР ЯЗЫКА (ДЛЯ ПРОГРАММЫ ТЕКУЩЕГО ОБСЛУЖИВАНИЯ)

(02) Нажмите несколько раз для выбора между следующими языками: "ITA" итальянский, "ENG" английский, "FRA" французский, "DEU" немецкий и "ESP" испанский.

(MENU) вернуться в ГЛАВНОЕ МЕНЮ
