ПОГРУЗЧИК ROTO 40.25 MCSS. РАБОЧАЯ ЗОНА МАШИНЫ

На данной машине с помощью электронной системы Merlin возможно задать зону действия телескопической стрелы, чтобы ограничить рабочюю зону и избежать различных опасных ситуаций (ударов о столбы, поддоны, плиты и т.д.)

Система имеет 3 установочных режима:

- УСТАНОВКА МИНИМАЛЬНОГО/МАКСИМАЛЬНОГО УГЛА ПОДЪЕМА СТРЕЛЫ

- УСТАНОВКА МИНИМАЛЬНОЙ/МАКСИМАЛЬНОЙ ДЛИНЫ ВЫДВИЖЕНИЯ СТРЕЛЫ

- УСТАНОВКА ЛЕВОГО/ПРАВОГО УГЛА ПОВОРОТА ТУРЕЛИ

Для всех трех установок на дисплее Merlin имеется соответствующий символ, который может быть двух цветов:

- белый символ на черном фоне: ФУНКЦИЯ ОТКЛЮЧЕНА

- черный символ на белом фоне: ФУНКЦИЯ ВКЛЮЧЕНА

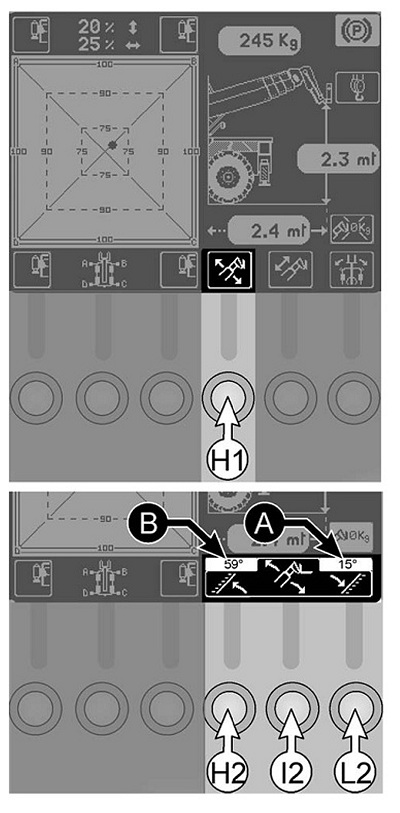

ПОГРУЗЧИК ROTO 40.25 MCSS. УСТАНОВКА МИНИМАЛЬНОГО / МАКСИМАЛЬНОГО УГЛА ПОДЪЕМА СТРЕЛЫ

ВКЛЮЧЕНИЕ

- поднимите телескопическую стрелу над землей на минимальное нужное расстояние

- нажмите кнопку ИН1", чтобы открыть окно установки угла



Если в течении 4 секунд ни одна кнопка не нажата, система возвращается на предыдущий дисплей.

- нажимайте кнопку "L2" в течение 2 секунд для занесения в память минимального угла; показатель отображается в окне "А" и через 4 секунды система возвращается на предыдущий дисплей

- поднимите телескопическую стрелу над землей на максимальное нужное расстояние

- нажмите кнопку "Н1" чтобы открыть окно установки угла
Если в течении 4 секунд ни одна кнопка не нажата, система возвращается на предыдущий дисплей.

- нажимайте кнопку "Н2" в течение 2 секунд для занесения в память максимального угла; показатель отображается в окне "В"

- нажмите кнопку "12" для возврата на предыдущий дисплей

- нажмите кнопку "Н1" для включения установки: соответствующий символ станет черным на белом фоне

ОТКЛЮЧЕНИЕ

Для отключения установки нажмите кнопку "Н1Н на главном дисплее РАБОЧЕГО МЕНЮ: соответствующий символ станет белым на черном фоне.

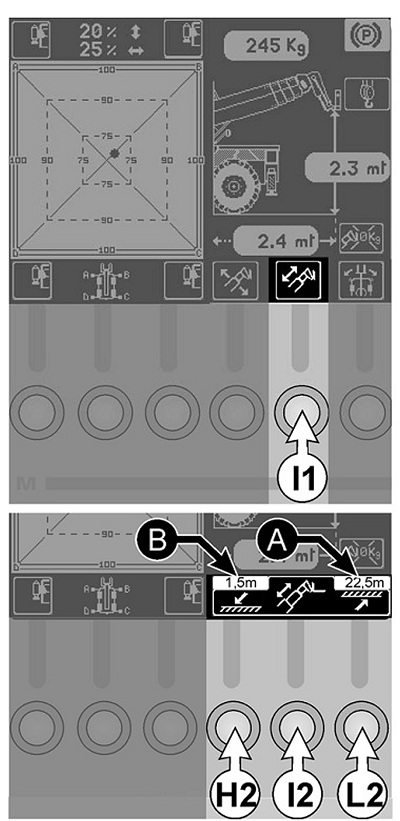

ПОГРУЗЧИК ROTO 40.25 MCSS. УСТАНОВКА МИНИМАЛЬНОЙ / МАКСИМАЛЬНОЙ ДЛИНЫ ВЫДВИЖЕНИЯ СТРЕЛЫ


ВКЛЮЧЕНИЕ

- выдвиньте телескопическую стрелу на минимальное нужное расстояние

- нажмите кнопку "И", чтобы открыть окно установки длины выдвижения
Если в течении 4 секунд ни одна кнопка не нажата,

система возвращается на предыдущий дисплей.

- нажимайте кнопку "L2" в течение 2 секунд для занесения в память минимальной длины выдвижения; показатель отображается в окне "А" и через 4 секунды система возвращается на предыдущий дисплей

- выдвиньте телескопическую стрелу на максимальное нужное расстояние

- нажмите кнопку "Н1" чтобы открыть окно установки длины выдвижения
Если в течении 4 секунд ни одна кнопка не нажата,

система возвращается на предыдущий дисплей.

- нажимайте кнопку "Н2" в течение 2 секунд для занесения в память максимальной длины выдвижения; показатель отображается в окне "В"

- нажмите кнопку "12м для возврата на предыдущий дисплей

- нажмите кнопку "И" для включения установки: соответствующий символ станет черным на белом фоне

ОТКЛЮЧЕНИЕ

Для отключения установки нажмите кнопку" И" на

главном дисплее РАБОЧЕГО МЕНЮ: соответствующий символ станет белым на черном фоне.

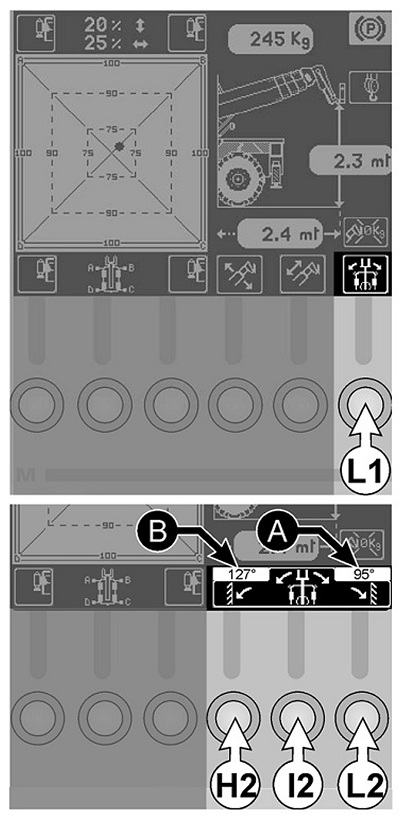

ПОГРУЗЧИК ROTO 40.25 MCSS. УСТАНОВКА ЛЕВОГО / ПРАВОГО УГЛА ПОВОРОТА ТУРЕЛИ

ВКЛЮЧЕНИЕ

- поверните турель влево до достижения нужного угла

- нажмите кнопку "L1", чтобы открыть окно установки угла
Если в течении 4 секунд ни одна кнопка не нажата,

система возвращается на предыдущий дисплей.

- нажимайте кнопку "Н2" в течение 2 секунд для занесения в память угла левого поворота турели; показатель отображается в окне "А" и через 4 секунды система возвращается на предыдущий дисплей

- поверните турель вправо до достижения нужного угла

- нажмите кнопку "L2", чтобы открыть окно установки угла
Если в течении 4 секунд ни одна кнопка не нажата, система возвращается на предыдущий дисплей.

- нажимайте кнопку "12" в течение 2 секунд для занесения в память максимального угла; показатель отображается в окне "В"

- нажмите кнопку "12" для возврата на предыдущий дисплей

- нажмите кнопку "L1" для включения установки: соответствующий символ станет черным на белом фоне

ОТКЛЮЧЕНИЕ

Для отключения установки нажмите кнопку "L1" на главном дисплее РАБОЧЕГО МЕНЮ: соответствующий символ станет белым на черном фоне.
