ROTO 40.25 MCSS ТЕЛЕСКОПИЧЕСКИЙ ПОГРУЗЧИК.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Внимание.
Перед работой на машине внимательно прочитайте и убедитесь в понимании
данной инструкции.
Внимание.
Храните эту инструкцию вместе с машиной.
Официальный представитель: компания «ИталТехИмпорт»
СОДЕРЖАНИЕ
ВВЕДЕНИЕ.................................................................................................................................1
ТЕРМИНОЛОГИЯ.......................................................................................................................2
БЕЗОПАСНОСТЬ И ОБЩИЕ
ИНСТРУКЦИИ...........................................................................3
ДИАГРАММЫ
ГРУЗОПОДЪЕМНОСТИ...................................................................................4
СИМВОЛЫ ОРГАНОВ
УПРАВЛЕНИЯ.....................................................................................5
КАБИНА......................................................................................................................................6
ОРГАНЫ
УПРАВЛЕНИЯ...........................................................................................................7
ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ.......................................................................................8
ПРОВЕРКИ И НАСТРОЙКИ НА ЭЛЕКТРОННЫХ ПАНЕЛЯХ MERLIN..................................9
ТОПЛИВО И СМАЗОЧНЫЕ
МАСЛА......................................................................................10
ПЕРИОД
ОБКАТКИ..................................................................................................................11
ТЕКУЩЕЕ
ОБСЛУЖИВАНИЕ.................................................................................................12
ЕЖЕДНЕВНО ИЛИ КАЖДЫЕ 10
ЧАСОВ..............................................................................13
КАЖДЫЕ 50
ЧАСОВ...............................................................................................................14
КАЖДЫЕ 500 ЧАСОВ ИЛИ КАЖДЫЕ 6
МЕСЯЦЕВ.............................................................15
КАЖДЫЕ 1000 ЧАСОВ ИЛИ КАЖДЫЕ 12
МЕСЯЦЕВ.........................................................16
КАЖДЫЕ 1500
ЧАСОВ............................................................................................................17
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ........................................................................................18
ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
БЕЗОПАСНОСТИ..............................................................19
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ......................................................................................20
ШУМОВЫЕ ХАРАКТЕРИСТИКИ
МАШИНЫ.........................................................................21
СЕРИЙНЫЕ
НОМЕРА.............................................................................................................22
НАВЕСНОЕ
ОБОРУДОВАНИЕ...............................................................................................23
ДОПОЛНИТЕЛЬНЫЕ
ОПЦИИ................................................................................................24
СХЕМА ГИДРАВЛИЧЕСКОЙ
СИСТЕМЫ...............................................................................25
ГИДРОСХЕМА
ТРАНСМИССИИ.............................................................................................26
1 - ВВЕДЕНИЕ
Перед вводом в эксплуатацию телескопического
погрузчика ROTO внимательно ознакомьтесь с книгой оператора, нормами
безопасности и техническим описанием
Весь персонал участвующий в обслуживании, работе и испытаниях машины
должен быть соответствующе проинструктирован.
К работе на машине допускается только технически квалифицированный по
местным нормам и правилам персонал. В противном случае создается угроза
несчастных случаев или порчи оборудования.
Данное руководство является неотъемлемой частью этой машины и при ее
последующей перепродаже должна передаваться вместе с машиной.
ВАЖНО:
Данная машина спроектирована и произведена в соответствии с техническими
спецификациями компанией MERLO S.p.A. Чтобы избежать несчастных случаев
и для обеспечения наибольшей эффективности работы машина не должна
подвергаться никаким изменениям кроме как официально одобренным
компанией MERLO S.p.A. и не должна использоваться в условиях и в целях,
противоречащих ее прямому назначению. Для обеспечения полной
безопасности при работе машины внимательно ознакомьтесь с правилами на
первой странице данного руководства. Вся информация, иллюстрации и
спецификации, используемые в данном руководстве основаны на технической
информации, поступившей на момент публикации данного руководства.
Компания MERLO S.p.A. оставляет за собой право вносить в него изменения
в любое время без предварительного уведомления.
ВНИМАНИЕ!
Данным символом помечены самые важные с точки зрения безопасного
использования машины моменты. Встретив этот символ помните о возможности
несчастного случая и внимательно ознакомьтесь с сопутствующей ему
инструкцией.
ВНИМАНИЕ!
Прежде чем производить какие либо действия вне кабины машины оператор
обязан поставить машину на ручной тормоз и перевести переключатели
скоростей и направления движения в нейтральное положение и заглушить
двигатель.
Данный символ используется для показа размера ключа, используемого для
выполнения некоторых операций, описанных в данном руководстве. Тип ключа
упоминается лишь только в том случае, если он отличен от стандартного.
Данный символ изображен на некоторых пояснительных табличках на органах
управления машины. Это означает, что прежде чем предпринимать какие-либо
действия оператор должен еще раз внимательно ознакомиться с инструкцией
ПОГРУЗЧИК ROTO 40.25 MCSS. РАБОТА МАШИНЫ В ОСОБЫХ УСЛОВИЯХ
Оборудование машин, произведенных Merlo S.p.A.
предназначено к использованию на открытых и хорошо вентилируемых
пространствах.
Для работы таких машин под землей, убедитесь, что машина оборудована
специальными для этого опциями, сертифицированные для установки их на
соответствующие двигатели.

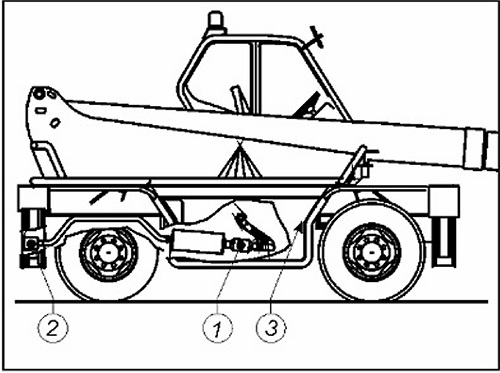

Навесное оборудование двигателя BF6M 1012 включает помимо обычно
устанавливаемых элементов дополнения, соответствующие требованиям
Директивы 89/392/СЕ на машины и оборудование, работающие под землей:
1) металлический каталитический глушитель,
2) искросжигатель для выхлопных газов
3) табличку СЕ, подтверодающую соответствие оборудования требованиям
Директивы 89 / 392 / СЕ.
к ВНИМАНИЕ а
Вышеупомянутое оборудование Merlo не предназначено к использованию во
взрывоопасных условиях.

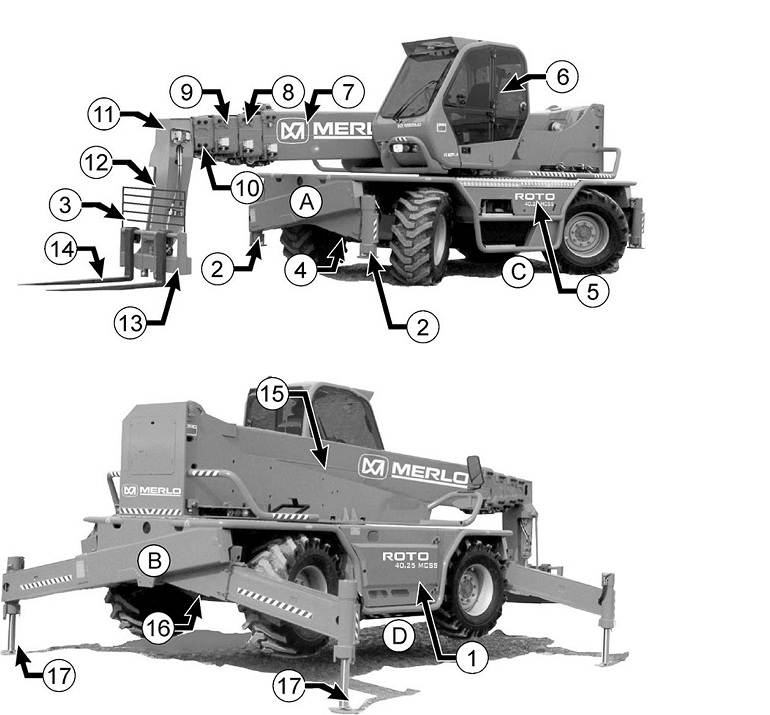

2-ТЕРМИНОЛОГИЯ
Пожалуйста, обратите внимание на обозначения «правый борт» и «левый
борт» машины, так как на них будут ориентированы дальнейшие инструкции.
А Передняя часть
В Задняя часть
С Левый борт
D Правый борт
1 Отделение двигателя
2 Передние опоры
3 Оградительная рама вил
4 Передний мост - тормозной суппорт - суппорт стояночного тормоза -
система управления колесами
5 Аккумуляторное отделение - топливный бак - бак для гидравлического
масла
6 Кабина оператора
7 1-я секция стрелы
8 2-я секция стрелы
9 3-я секция стрелы
10 4-я секция стрелы
11 5-я секция стрелы
12 Цилиндр наклона вил
13 Рама для навесного оборудования
14 Вилы
15 Цилиндр подъема
16 Задний мост - тормозной суппорт - система управления колесами
17 Задние опоры
