Трактор Т-40, Т-40А. Органы управления и контрольные приборы

Расположение органов управления и контрольных приборов показано на рис. 3.

Рычаг 1 реверса может занимать два положения — нижнее и верхнее, в случае установки ходоуменьшителя рычаг имеет три положения (рис. 4): нижнее — прямая передача (шесть скоростей движения вперед и одну скорость движения задним ходом); среднее — реверс (шесть скоростей движения назад и одна вперед); верхнее — ходоуменьшитель.

Рычаг 2 переключения передач (осуществляет перемещение шестерен в коробке передач. Положение рычага показано на рис. 4.

Педаль 3 главной муфты сцепления. Нажимать на педаль при включении передачи, реверса и синхронного привода валов отбора мощности (рычаги 4 и 30).

Рычаг 4 включения бокового вала отбора мощности имеет три положения (см. рис. 4).

Педаль 5 муфты вала отбора мощности предназначена для отключения независимого привода валов отбора мощности.

Тяга 6 управления воздушной заслонкой карбюратора пускового двигателя. При перемещении тяги на себя (или при повороте ручки тяги по часовой стрелке, если установлен карбюратор К-06) количество воздуха, поступающего в камеру сгорания, уменьшается и наоборот.

Кнопка 7 включения стартера пускового двигателя.

Включатель 8 свечи накаливания включается поворотом ключа влево.

Рис. 3. Органы управления н контрольные приборы*:

1— рычаг реверса; 2 — рычаг переключения передач; 3 — педаль главной муфты сцепления; 4 — рычаг включения бокового вала отбора мощности; 5 — педаль муфты вала отбора мощности; 6 — тяга управления воздушной заслон­кой карбюратора пускового двигателя; 7 — кнопка включения стартера пус­кового двигателя; 8 — включатель свечи накаливания; 9 — включатель «Мас­сы»; 10 — кнопка теплового предохранителя; 11 — включатель ламп освеще­ния приборов; 12 — лампа сигнальная обрыва ремня вентилятора; 13 — термо­метр масла; 14 — лампа освещения щитка приборов; 15 — амперметр; 16 — манометр давления масла; 17 — рычаг муфты сцепления механизма пусково­го двигателя; 18 — рычаг управления ручной подачей топлива; 19 — контроль­ный элемент; 20 — включатель света задних фар и габаритных фонарей; 21 — рукоятки управления силовыми цилиндрами; 22 — рычаг тормозов прицепа; 23 — рулевое колесо; 24 — переключатель указателей поворота; 25 — кнопка звукового сигнала; — кнопка остановки пускового двигателя; 27 — переклю­чатель света передних фар: 28 — педаль включения стартерной шестерни ме­ханизма передачи; 29 — рычаг декомпрессиопиого механизма; 30 — рычаг включения заднего вала отбора мощности; 31 — планка совместного действия тормозных педалей; 32 и 35 — тормозные педали; 33 — педаль блокировки диф­ференциала; 34 — защелка педали горного тормоза; 36 — педаль ножного управления подачей топлива.

* На тракторах, не укомплектованных пусковым двигателем, в управлении отсутствуют: рычаг 17, педаль 28, тяга 6, кнопки 7 и 26, а включатель 8 имеет два положения: при повороте на 45° включается свеча накаливания, на 90° — стартер основного двигателя.

Включатель 9 «Массы» включается нажатием на кнопку, расположенную горизонтально, для выключения нажать на кнопку, расположенную сверху.

Кнопка 10 теплового предохранителя, отключающего электрическую цепь при перегрузке (коротком замыкании). После устранения неисправности нажатием на кнопку включается цепь.

Рис. 4. Схема положений рычагов управления.

Включатель 11 ламп освещения приборов.

Лампа сигнальная 12 сигнализирует об обрыве ремня вентилятора, о неисправности генератора и реле-регулятора при работающем двигателе.

Термометр 13 масла показывает температуру масла в масляной системе двигателя.

Лампа 14 освещения щитка приборов включается включателем 11.

Амперметр 15 показывает силу разрядного или зарядного тока.

Манометр давления 16 масла показывает давление в масляной магистрали двигателя.

Рычаг 17 муфты сцепления механизма пускового двигателя. При перемещении рычага на себя муфта выключается.

Рычаг 18 управления ручной подачей топлива. Подача топлива увеличивается при перемещении рычага вниз, а при перемещении его вверх — уменьшается.

Контрольный элемент 19 включается одновременно с подогревательным устройством и показывает степень нагрева спирали свечи накаливания.

Включатель 20 света задних фар и габаритных фонарей.

Рукоятка 21 гидрораспределителя для управления силовыми цилиндрами. Средняя рукоятка управляет основным силовым цилиндром, правая и левая — соответствующими выносными цилиндрами. Рабочие положения каждой рукоятки показаны на рис. 4.

Рычаг 22 тормозов прицепа. Во время работы трактора с прицепом, оборудованным тормозным устройством, торможение прицепа осуществляется перемещением рычага на себя.

Рулевое колесо 23 служит для осуществления поворота трактора.

Переключатель 24 указателя поворотов включается перемещением ручки вправо или влево, соответственно осуществляемому повороту.

Кнопка 25 звукового сигнала. Сигнал включается при нажатии на кнопку.

Кнопка 26 остановки пускового двигателя. Нажатием на кнопку выключается зажигание магнето пускового двигателя.

Переключатель 21 света передних фар. Перемещая рычажок переключателя вверх, в лампочках фар загорается нить накала ближнего света, а при перемещении рычажка в нижнее положение — дальний свет.

Педаль 28 включения стартерной шестерни механизма передачи. Нажатием на педаль шестерня входит в зацепление с венцом маховика.

Рычаг 29 декомпрессионного механизма. В крайнем верхнем положении рычага компрессия выключена, при перемещении рычага от себя (вниз) — компрессия включена.

Рычаг 30 включения заднего вала отбора мощности. Рабочие положения рычага показаны на рис. 4.

Планка 31 совместного действия тормозных педалей. С помощью планки осуществляют блокировку педалей для одновременного торможения правым и левым тормозами.

Педали 32, 35 тормозов. При нажатии на педали

тормоза приходят в действие.

Педаль 33 блокировки дифференциала. Нажимая на педаль, включается механизм блокировки ведущих колес.

Защелка 34 педали горного тормоза удерживает педали в положении торможения при нажатии на нее. В

исходное положение защелка устанавливается при нажатии па педаль тормоза.

Педаль 36 ножного управления подачей топлива. Подача топлива увеличивается при нажатии на педаль.

Дополнительные органы управления пускового двигателя показаны па рис. 5.

Рис. 5. Органы управления пускового двигателя:
1-ручка ручного стартера; 2 — кнопка-утопитель поплавка карбюратора; 3 ручка проходного вентиля; 4 — рычаг дроссельной заслонки.

Ручка 1 ручного стартера. Для прокручивания коленчатого вала ручку потяните на себя.

Кнопка-утопитель 2. Нажимая на кнопку, заполняется топливом поплавковая камера карбюратора.

Ручка проходного вентиля 3. Вывинчивая ручку

проходного вентиля, топливо поступает в фильтр-отстойник и карбюратор.

Рычаг 4 дроссельной заслонки карбюратора. Заслонка открыта при переднем положении рычага (по ходу трактора). Заднее положение рычага — заслонка закрыта.

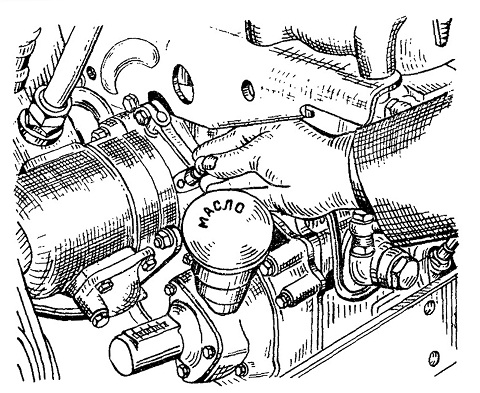

Кроме перечисленных органов управления и контрольных приборов, на тракторе установлены счетчик моточасов, расположенный на крышке распределительных шестерен двигателя, и рукоятка включения и выключения масляного насоса гидросистемы (рис. 6). При перемещении ручки вперед от двигателя насос выключается, а включение его происходит при перемещении ручки назад в сторону двигателя.

Рис. 6. Выключение насоса гидросистемы.
