АППАРАТУРА АНАЛИЗИРУЮЩАЯ
ФИЛЬТРЫ ЭЛЕКТРИЧЕСКИЕ ТИПА ФЭ-2-М1
Описание
Прибор (рис. 9) предназначен для частотного анализа параметров шума и вибрации при акустических и вибрационных измерениях. Применяется в лабораторных, заводских и полевых условиях.

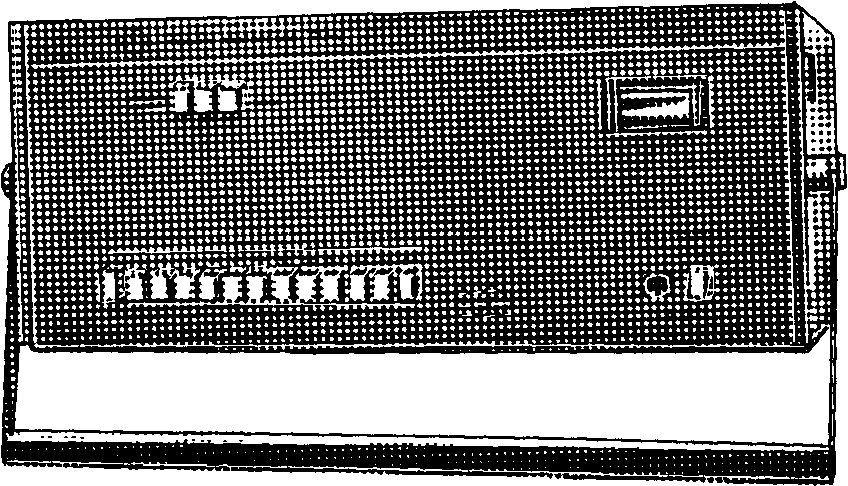

Рис. 9. Фильтры электрические типа ФЭ-2-М1
Принцип действия прибора основан на частотной селекции сигналов при акустических и вибрационных измерениях в полосе частот, равной одной октаве.
Технические характеристикиСредние геометрические частоты полос пропускания третьоктавных и октавных фильтров должны соответствовать ряду частот: 1; 1,2; 1,6; 2; 2,5;
3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63;
80; 100; 125; 160; 200; 250; 315; 400; 630; 800 Гц; 1;
1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20 Гц. Номинальное среднее квадратичное значение входного и выходного напряжения фильтров должно быть 1 В. Основное затухание каждого октавно-го фильтра, входящего в комплект, 0 дБ.
Отклонение от основного затухания не более ±0,5 дБ. Амплитудная характеристика каждого октав-ного фильтра на средней номинальной частоте линейна в диапазоне напряжений 4 В, подаваемых на вход фильтров. Номинальное входное напряжение (действующее значение) 0,5 В. Входное сопротивление не менее 27 кОм. Сопротивление нагрузки не менее 20 кОм. Потребляемый ток от батарейного источника питания типа ИП-2 не более 200 мА. Мощность, потребляемая прибором от сети переменного тока (220 В, 50 Гц), не более 10 В-А. Габаритные размеры 280х240х100 мм. Масса 3,5 кг.
В комплект поставки входят: фильтр и технический паспорт.
