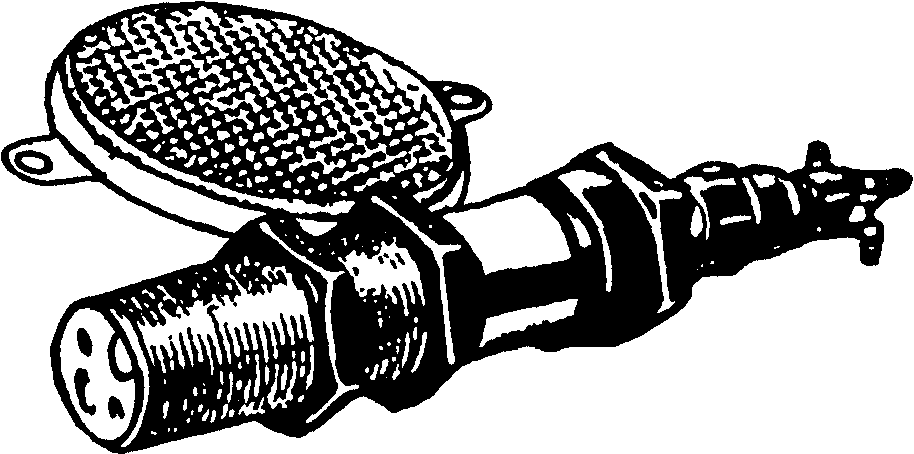

Рис. 2. Фотоэлектрический датчик типа ФДП

в качестве бесконтактного выключателя в системах управления, сигнализации и блокировки.

Может быть использован для подсчета штучных предметов, определения положения частей машин, механизмов и т.п.

Принцип действия основан на генерировании инфракрасного излучения, приема возвращенного излучения от отражателя, его преобразования в электрические импульсы с последующим усилением и демодуляцией.

Отличительной особенностью датчика является то, что передатчик и приемник находятся в одном корпусе цилиндрической формы, на переднем торце которого расположены две линзы (передатчика и приемника), а также индикатор состояния выходного ключа и регулятор мощности ИК-излучения.

Такая конструкция дает большие преимущества при монтаже и удобство при расположении в пространстве датчика и отражателя относительно друг друга.

Расстояние между датчиком и отражателем не более 2 м. Параметры коммутируемой нагрузки:

напряжение переменного тока 5...127 В; напряжение постоянного тока 5...60 В; ток 0,005...0,2 А.

Частота переключения датчика не более 100 Гц. Потребляемая мощность не более 1 Вт.

Габаритные размеры 0 36х120 мм. Масса не более 0,3 кг.

* Здесь и далее сведения о выпуске прибора отсутствуют в номенклатуре завода.

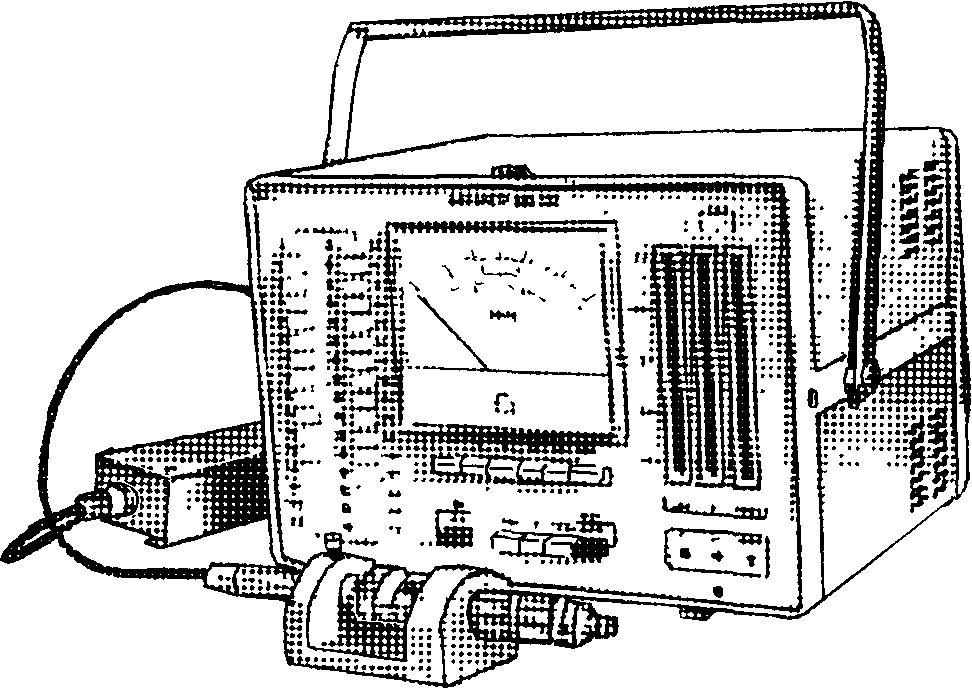

Рис. 3. Виброметр вихретоковый типа ВВВ-302

проводящих немагнитных материалов с удельной электрической проводимостью не менее 1 МСм/м и толщиной не менее 2 мм. Применяется на предприятиях машиностроительной, судостроительной, авиационной промышленности, в атомной энергетике.

Принцип действия виброметра основан на преобразовании механического параметра вибрации- размаха виброперемещения-в пропорциональный сигнал постоянного тока. Преобразование параметра вибрации осуществляется бесконтактным методом с помощью вибропреобразователя.

Виброметр состоит из вибропреобразователя, электронного блока и индуктивного параметрического датчика (измерительной катушки). На выходе вибропреобразователя выделяются переменный и постоянный сигналы. Переменный сигнал несет информацию о размахе виброперемещения и частоте вибрации;

постоянный-о значении воздушного зазора между рабочей поверхностью датчика и колеблющейся поверхностью объекта контроля. Электронный блок обеспечивает усиление, частотную селекцию, детектирование, отсчет и контроль измеряемых величин.

Габаритные размеры: электронного блока 350х250х350 мм; вибропреобразователя 200х70х40 мм.

Масса: электронного блока не более 11,7 кг; вибропреобразователя не более 1,2 кг.

Вероятность безотказной работы в течение 2000 ч равна 0,92.

Вибропреобразователь подключают к электронному блоку кабелем длиной 10 м, а измерительную катушку к вибропреобразователю-кабелем длиной 5 м.

Время установки рабочего режима виброметра не более 5 мин. Время непрерывной работы не более 8 ч.

Виброметр нормально работает при температуре окружающего воздуха 5 ... 10°С, относительной влажности до 90% при 25° С и атмосферном давлении 84 ... 106,7 кПа.
