ВНУТРЕННИЕ КОНСТРУКЦИИ (ПОЛЫ, ПЕРЕГОРОДКИ, СЛУЖЕБНЫЕ ЛЕСТНИЦЫ, ВСТРОЕННЫЕ ЭТАЖЕРКИ) ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 2
Перегородки из стекора коробчатого и швеллерного сечения предназначены для помещений, не находящихся на путях эвакуации. Установка стекора производится поштучно после монтажа верхней и нижней обвязок. Под установленное коробчатое стекло подводятся фиксирующие прокладки. Обвязки выполнены из стальных холодногну-тых профилей и крепятся к цокольной панели высотой 0,6 м и потолку самонарезающими болтами. Швы между коробчатыми стеклами уплотняются прокладками из поливинилхлорида и резины. Для герметизации воздушной полости и для защиты торцов стекора применяются резиновые насадки. Швы сопряжений с обвязкой покрываются герметизирующей мастикой. Дверные коробки конструируются из стальных профилей, применяемых в обвязках перегородок.
В герметизированных одноэтажных зданиях с подвесным потолком и в многоэтажных зданиях применяются разделительные перегородки с металлическим каркасом, заполненным листовыми материалами. Разработаны также сборные перегородки из железобетонных панелей с вертикальной разрезкой, крепящихся к полу и потолку. Каркас из стальных труб или алюминиевых прессованных профилей состоит из стоек, расположенных с шагом 2 м, и горизонтальных распорок. Он может быть связан с конструкцией пола, подвешен на пристрелянных дюбелями элементах к потолку или закреплен враспор на стойках с пружинно-винтовым креплением без повреждения поверхности пола и потолка. Крепление враспор рационально при необходимости изменений в планировке помещений. Листовой заполнитель (стекло, плоские асбе-стоцементные листы, древесностружечные плиты, водостойкая фанера, винипласт и т. п.) крепится к каркасу при посредстве резинового, защемляемого пластмассовым замком профиля или устанавливается на мастике и прижимается алюминиевым штапиком, закрепленным на пружинных кляммерах.
Остекленные в верхней части выгораживающие перегородки предназначены для внутрицеховых конторских помещений. Они состоят из щитов номинальной шириной 1,5 м. Щиты устанавливаются на чистый пол и закрепляются самоза-анкеривающимися болтами. Обвязка щитов сварная составного сечения из двух тонкостенных электросварных труб и стальной ленты. Заполнение внизу — стальным профилированным листом, вверху — листовым стеклом. Зазоры между щитами уплотняются резиновыми профилями. * * * Сетчатые щитовые перегородки предназначены для выгораживания внутрицеховых трансформаторных подстанций, мест складирования ма- териала, мест, опасных для прохода, и т. п. Они состоят из стоек, устанавливаемых с шагом 1,5м, и подвешенных к ним сетчатых щитов. Стойки из стальных тонкостенных электросварных труб устанавливаются на пол и закрепляются самозаанке-ривающимися болтами. Обвязка щитов — из прокатных уголков; заполнитель — стальная сетка с ячеёй 20 X 20 мм. * * * Универсальные выгораживающие перегородки выполняются из стальных щитов номинальной шириной 0,5 и 1 м и высотой 2,8 м. Обвязка щитов сваривается из прокатных уголков. Нижняя часть заполняется стальными или алюминиевыми листами, приклепываемыми к каркасу; верхняя — стальной сеткой либо обычным или армированным стеклом. В комплект входят рядовые щиты шириной 498 и 998 мм, щиты для примыкания к стойкам шириной 973 мм, щиты с раздаточными окнами и двупольными и однопольными дверями. При установке щиты прикрепляются к полу анкерными болтами и сбалчиваются между собой. В пересечениях и у раздаточных окон между щитами устанавливаются стойки-вкладыши площадью сечения 50 X 50 мм, свариваемые из уголков 45 X X 4 мм. Через каждые 6 м на глухих участках и по обеим сторонам дверных щитов устанавливаются несущие стойки площадью сечения 50 X X 112 мм, свариваемые из уголков 100 X 63 X X 5 мм с обрезанной полкой и опирающиеся на глубине 0,2 м стальной траверсой на бетонный фундамент. Чтобы предотвратить повреждение конструкции пола, несущие стойки на глухих участках могут быть заменены стойками-вкладышами с прикрепленными к ним ребрами жесткости из щитов шириной 0,5 м, расположенных перпендикулярно к плоскости перегородки. В случае необходимости выгораживающие перегородки дополняются перекрытием, имеющим пролет до 6 м, из стальных прогонов и балок с заполнением сетчатыми щитами. Перегородки из бетонных панелей в нижней части и асбестоцементных листов или фибролитовых плит в верхней части по расположению в пролете подразделяются на продольные и поперечные. Продольные разделительные перегородки навешиваются на основные колонны зданий и расположенные между ними стальные фахверковые колонны; поперечные — только на расположенные с шагом 6 м фахверковые колонны. Монтаж и демонтаж каркаса и ограждений перегородок осуществляются без нарушения основных конструкций зданий. Панели прислоняются к колоннам. Со стороны крепления панелей фах-, верковые колонны продольных перегородок повторяют очертания основных колонн. Базы фахверковых колонн располагаются на отметке —0,15 м.

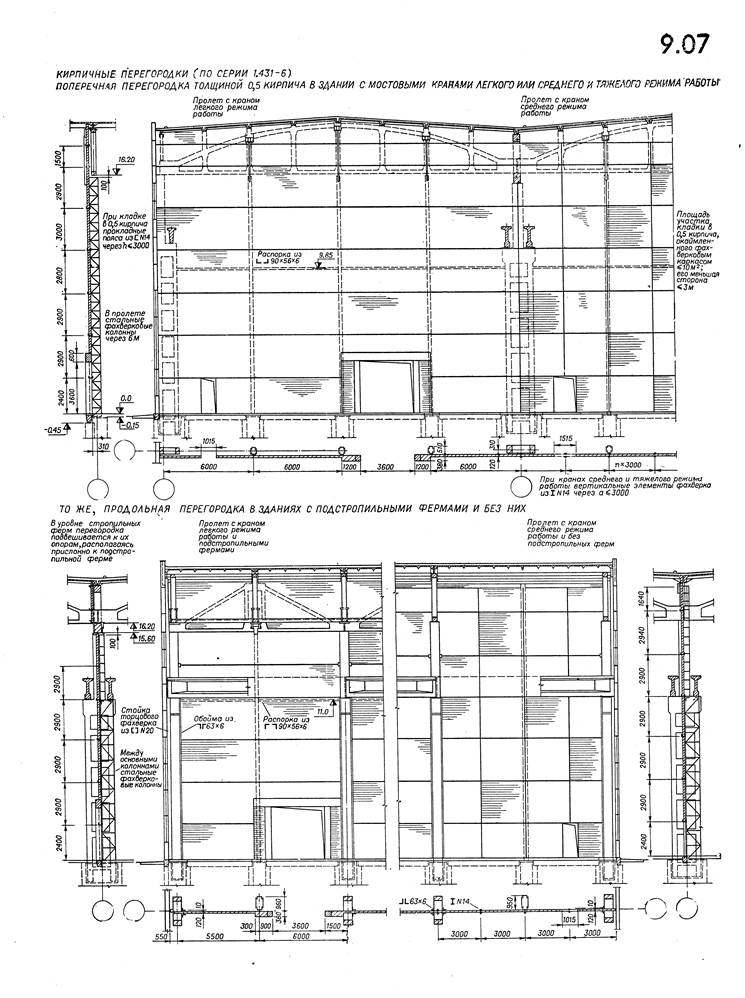

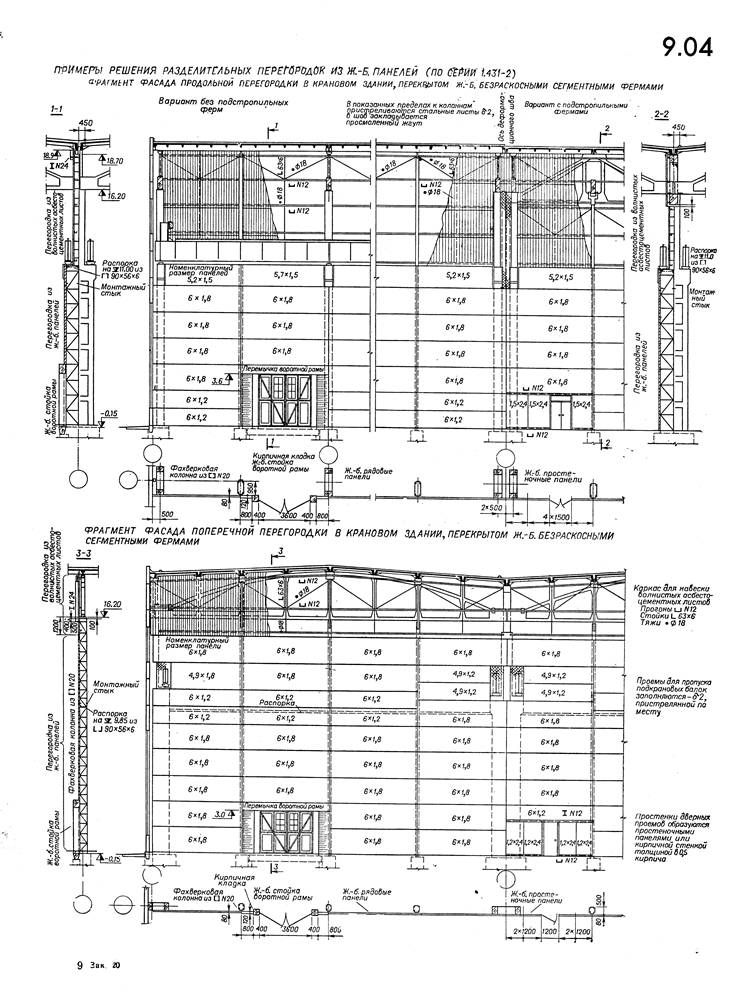

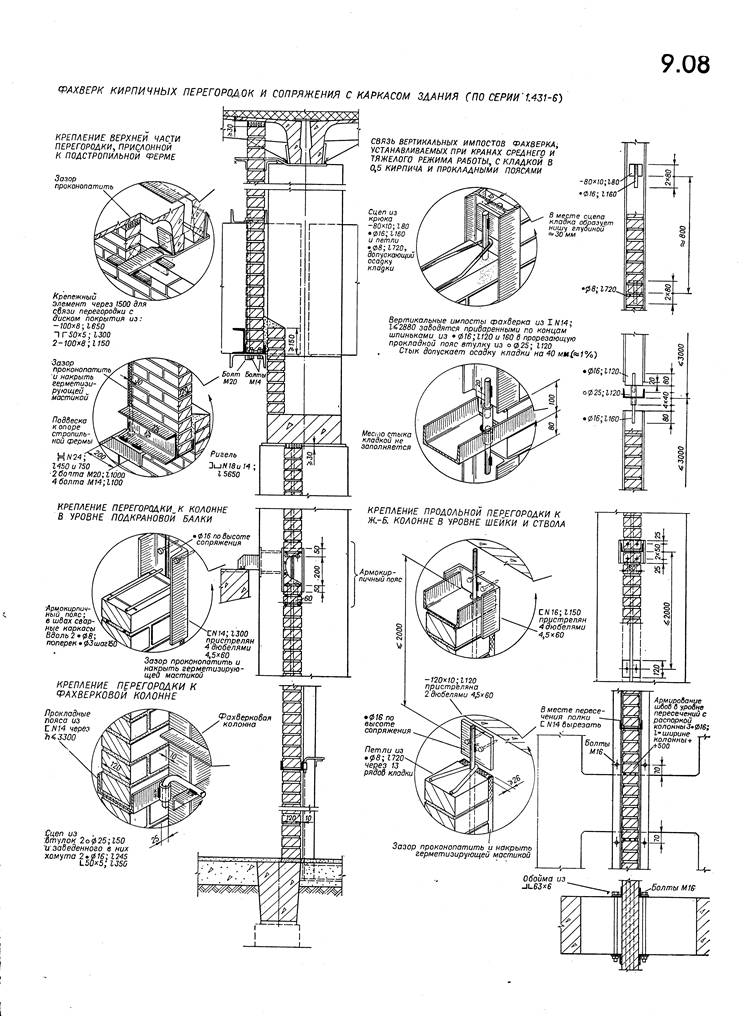

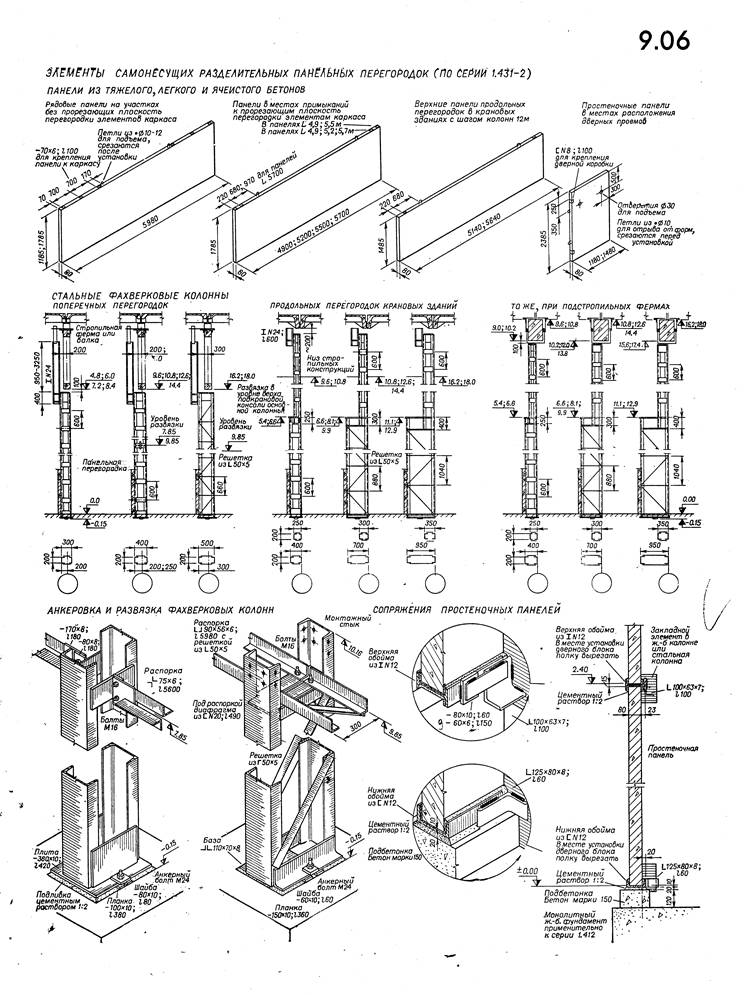

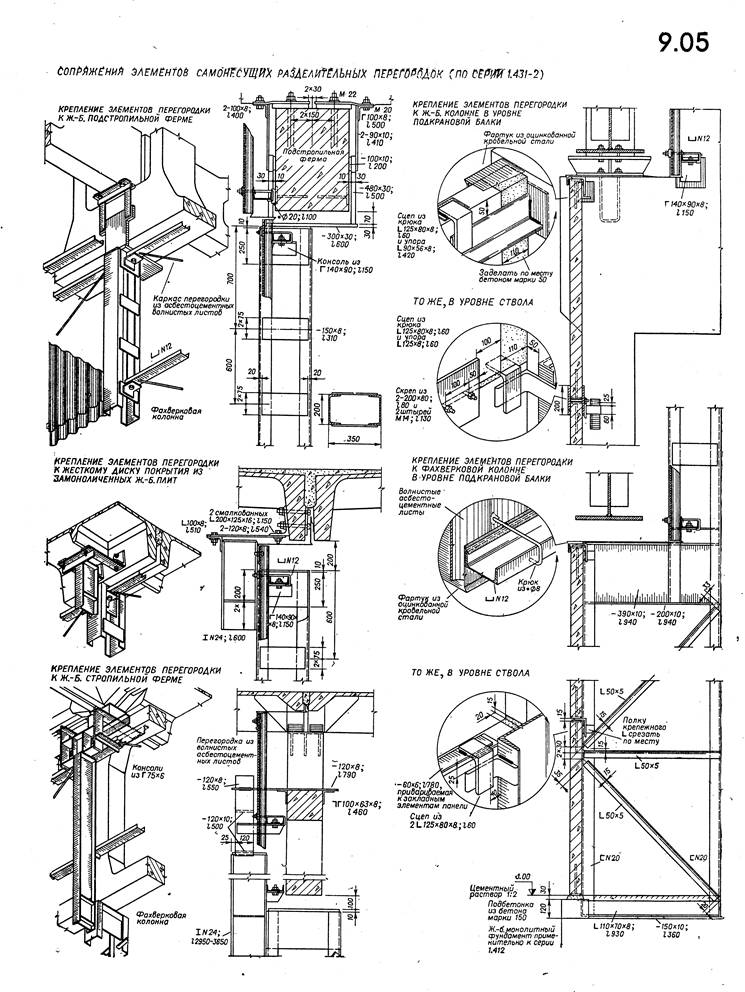

Лист 9.04. Разделительные панельные перегородки одноэтажных зданий Лист 9.05. Сопряжения панелей перегородок со стальным каркасом ЛИСТ 9.06. Стальной каркас разделительных перегородок Лист 9.07. Разделительные кирпичные перегородки одноэтажных зданий ЛИСТ 9.08. Сопряжения кладки перегородок со стальным каркасом
