ИЛЛЮСТРАЦИИ (СТРОИТЕЛЬНЫЕ ЛЕСА) - ЧАСТЬ 5
рис. 20 . Автогидроподъемник "Бронто Скайлифт 330-3".

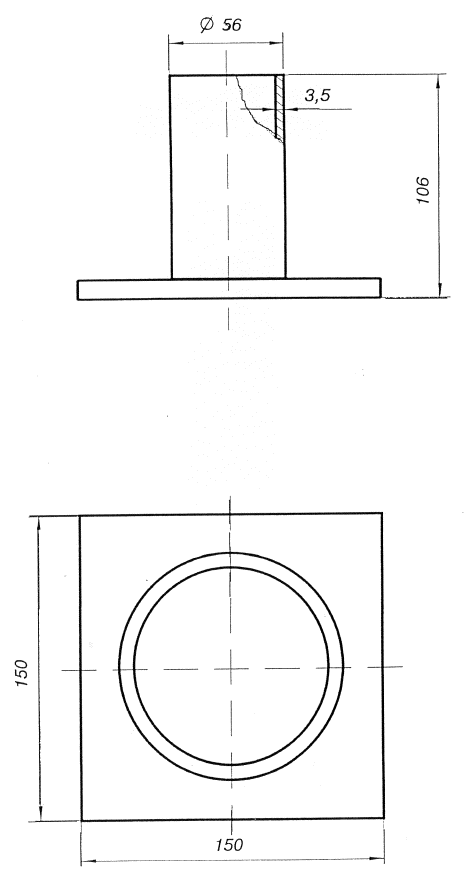

рис. 21. Башмак.
Примечание : удлиненные пробки применять при ослабленной кирпичной кладке, а также кладке из семищелевого и других видов эффективного кирпича.
|
1 - поперечина лесов 2 - инвентарная саморасклинивающая пробка 3 - кирпичная кладка |
|
Длина пробки А, мм |
Наименование |
Масса, кг |
Проект ЦНИИОМТП |
|
135 |
Стандартная пробка |
- |
- |
|
315 |
Удлиненная пробка |
0,34 |
3316 |
|
365 |
Удлиненная пробка |
0,38 |
3316 |
|
415 |
Удлиненная пробка |
0,43 |
3316 |
|
520 |
Удлиненная пробка |
0,51 |
3316 |

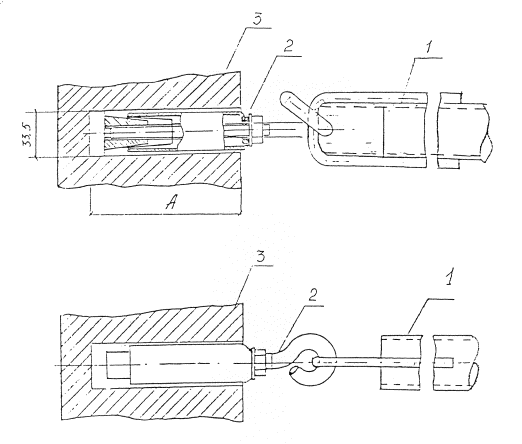

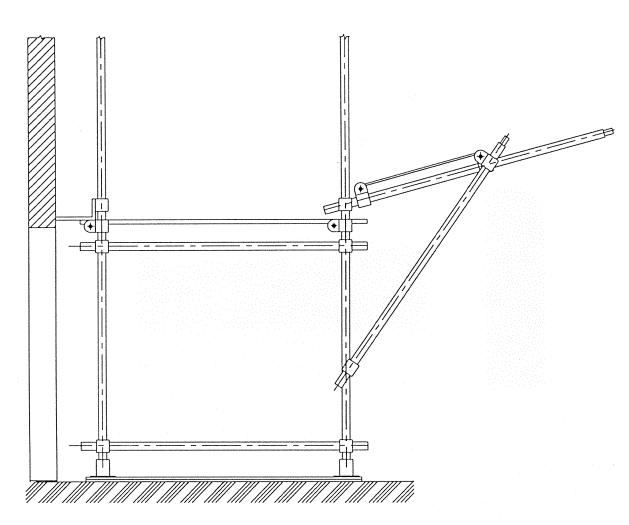

рис. 22. Типовое крепление лесов инвентарными пробками

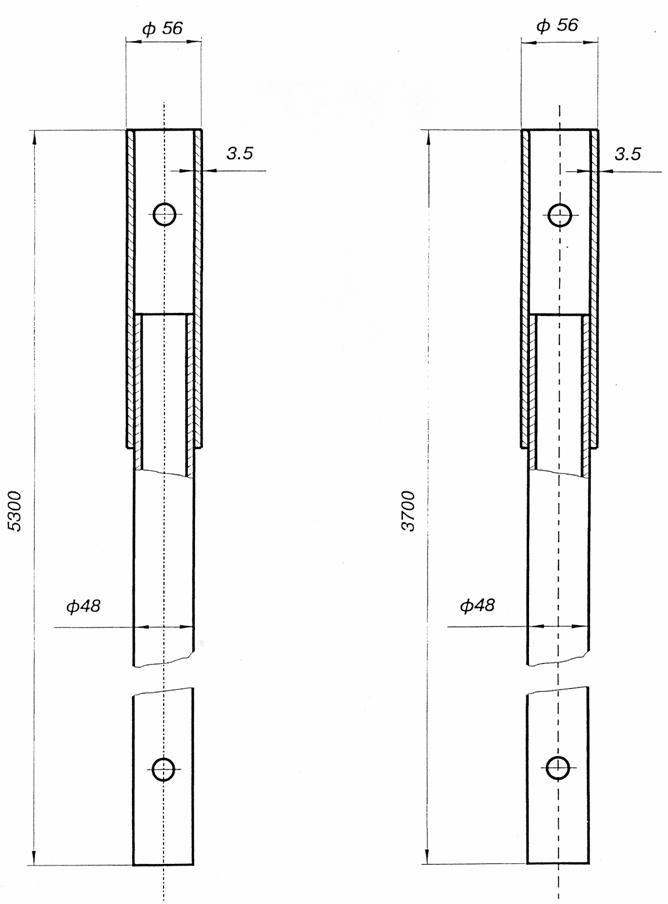

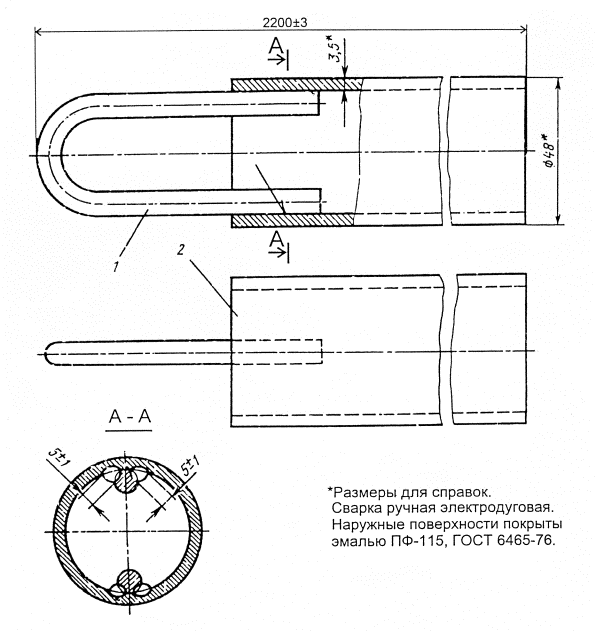

рис. 23. Стойки лесов.
|
Поз. |
Обозначение |
Наименование |
Кол. |
Материал |
Масса |
Лист |
|
|
шт. |
общ. |
||||||
|
1. |
3316.11.001 |
Скоба |
1 |
Круг В8, ГОСТ 2590-88 Ст.3, ГОСТ 535- 88 |
0,08 |
0,08 |
— |
|
2 |
3316.11.002 |
Штанга |
1 |
Труба 40, ГОСТ 3262-75 |
8,2 |
8,2 |
б/ч |

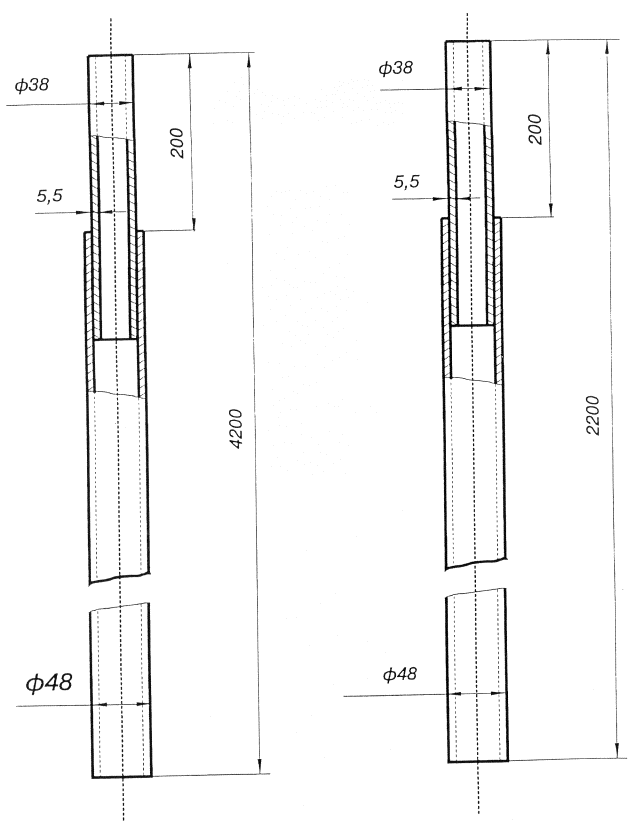

рис. 24. Поперечина.
рис. 25. Связь.
рис. 26. Хомут неповоротный.

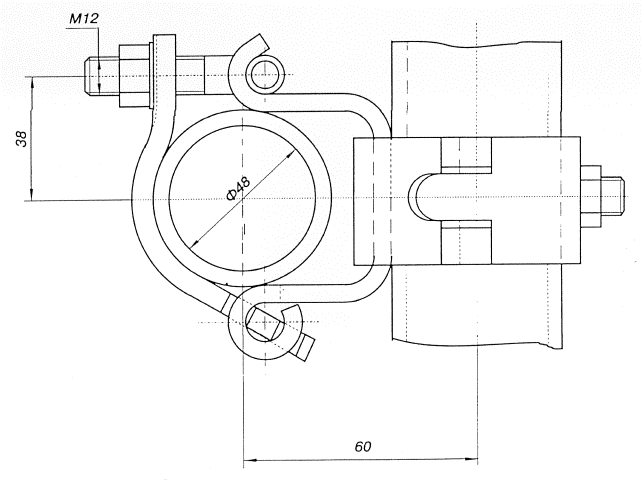

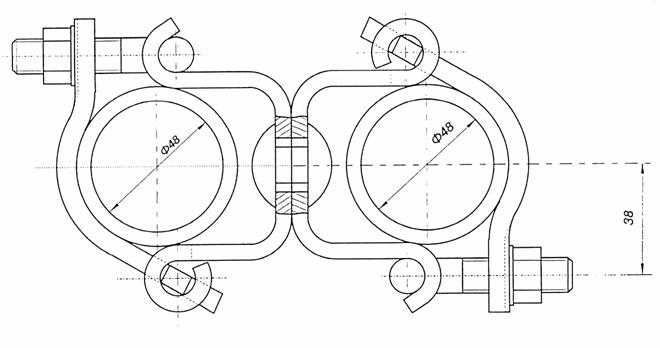

рис. 27. Хомут поворотный.

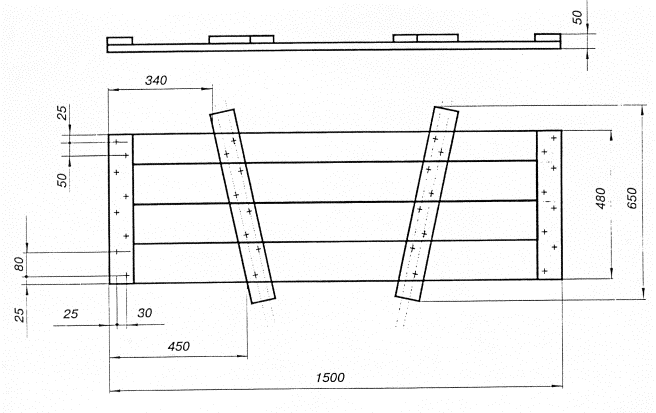

рис. 28. Щит
|
Поз. |
Обозначение |
Наименование |
Кол. |
Материал |
Масса |
Лист |
|
|
шт. |
общ. |
||||||
|
1. |
3316.10.001 |
Крюк |
2 |
Круг Ст.3, ГОСТ 535-88 |
0,29 |
0,58 |
- |
|
2. |
3316.10.002 |
Поперечина l =430-1,55 |
8 |
Труба 20, ГОСТ 3262-75 |
0,71 |
5,68 |
б/ч |
|
3. |
3316.10.003 |
Стойка, l =2255-3,5 |
2 |
Угловая сталь Б×36×36×4, ГОСТ 8509-93 Ст.З, ГОСТ 535-88 |
4,87 |
9,74 |
б/ч |
|
4 |
3316.10.004 |
Штырь l =150-1 |
4 |
Круг В18, ГОСТ 2590-71 Ст.З. ГОСТ 535-88 |
0,26 |
1,04 |
б/ч |

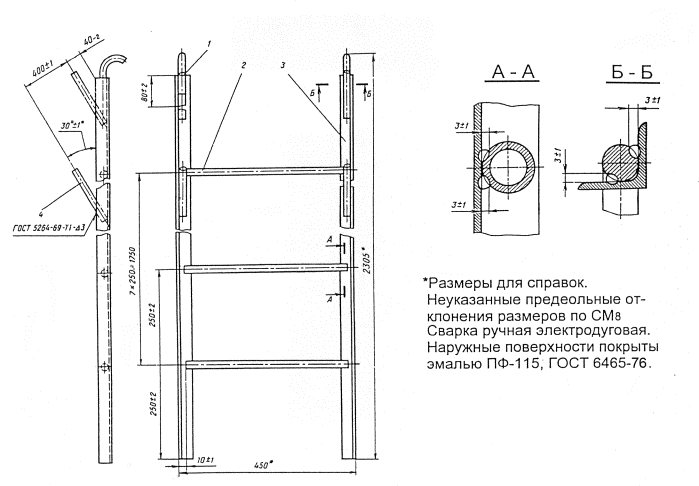

рис. 29. Лестница
