ИЛЛЮСТРАЦИИ (СТРОИТЕЛЬНЫЕ ЛЕСА) - ЧАСТЬ 4

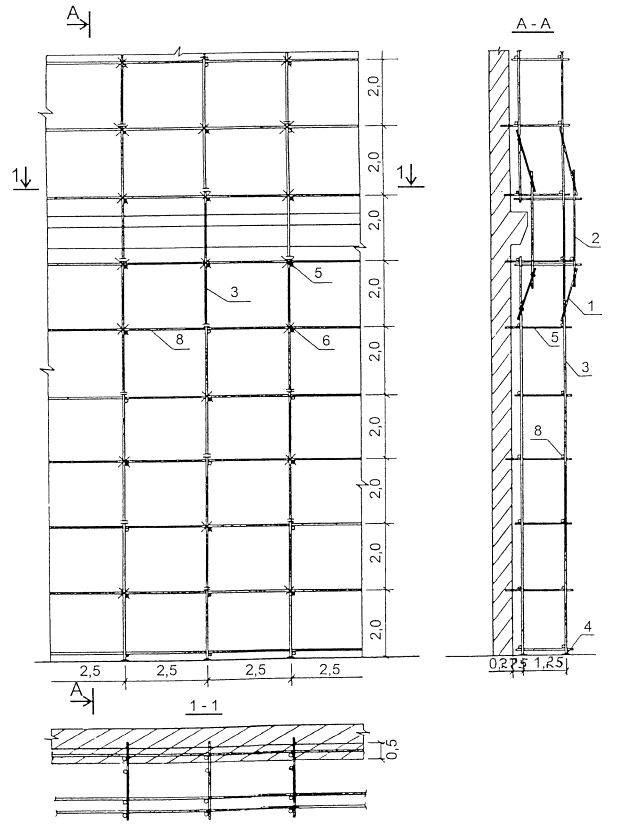

рис. 8. Схема крепления лесов при наличии карниза.
|
1 - раскос 2 - дополнительные стойки дл. 4м 3 - основные стойки дл. 2 и 4м 4 -башмак 5 -поперечина 6 - инвентарная пробка |

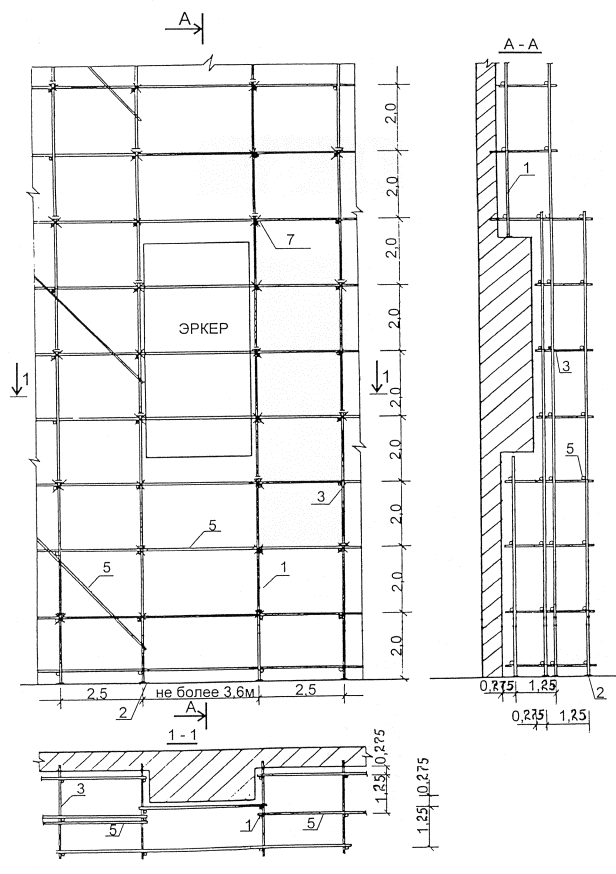

рис. 9. Схемы установки лесов при наличии эркера.
|
1 - стойка 2 - башмак 3 - поперечина 5 - связь 7 - инвентарная пробка |

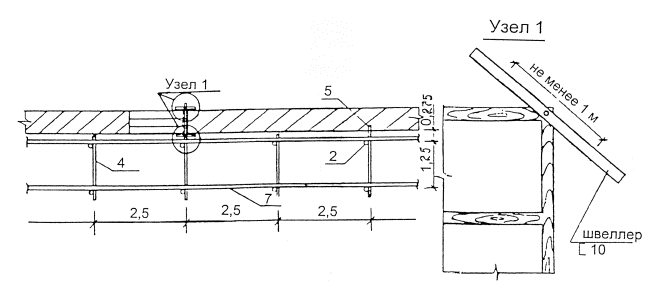

рис. 10. Схема крепления лесов при наличии оконных проемов.
а) у окон проема
б) в оконный проем (1 вариант)
в) в оконный проем (2 вариант)
|
1 - раскос 2 - стойка 4 - поперечина 5 - инвентарная пробка 7 - связь |
|

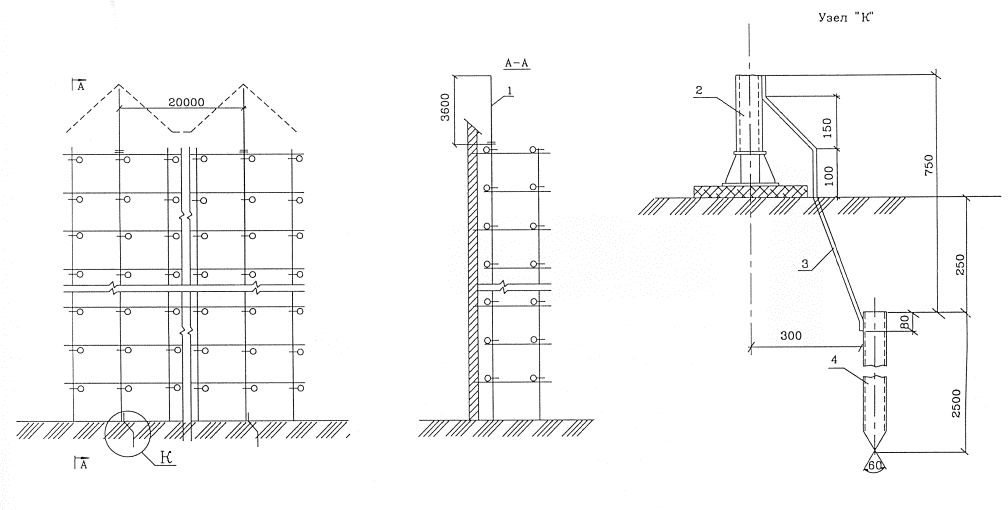

1. Молниеприемник L =3600 2. Стойка лесов 3. Полоса 4×25×820 4. Труба заземления L =2500 |
Рис. 11 Грозозащитное устройство

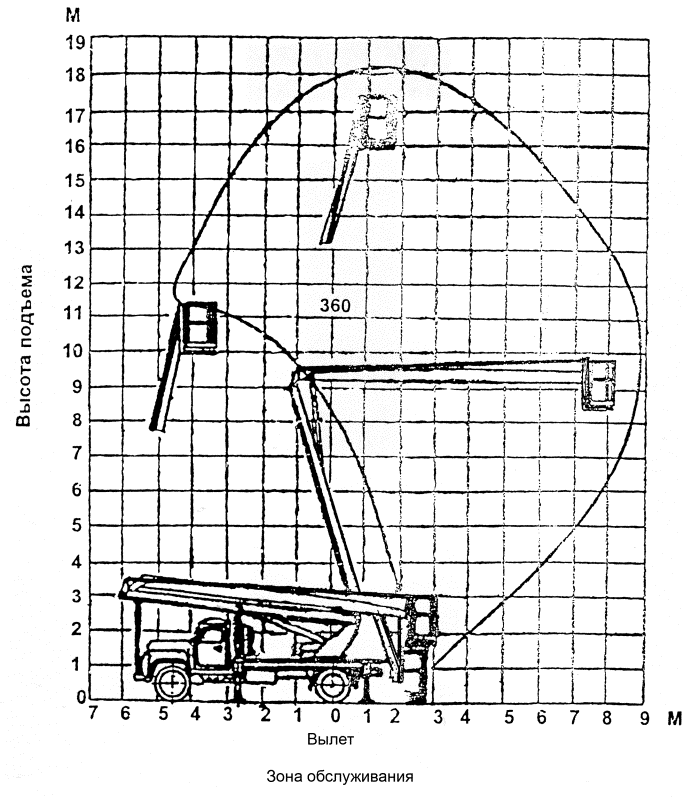

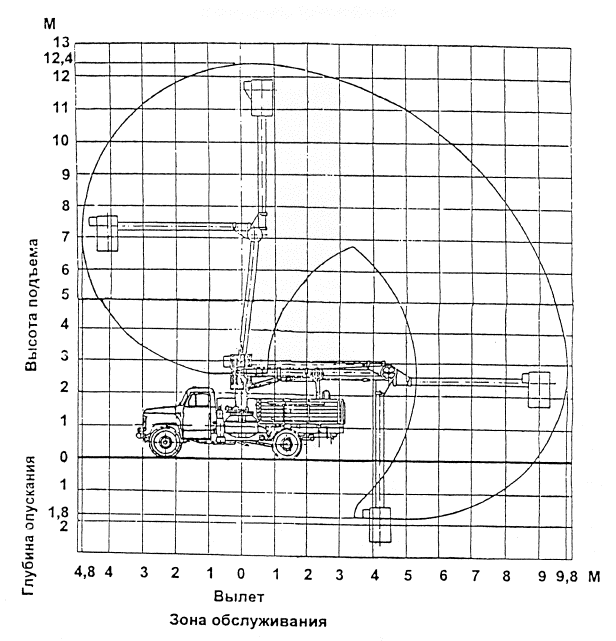

рис. 12. Автогидроподъемник АГП-12.02.
рис. 13. Автогидроподъемник Р-184Н.

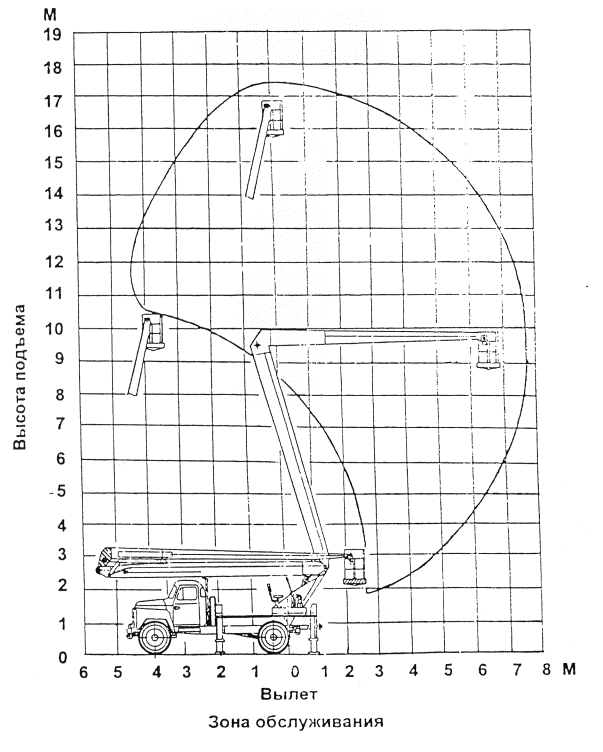

рис. 14. Автогидроподъемник Р-183.
рис. 15. Автогидроподъемник ВС-18-МС.
рис. 16. Автогидроподъемник АГП-22.04.
рис. 17. Автогидроподъемник ВС-22-МС.

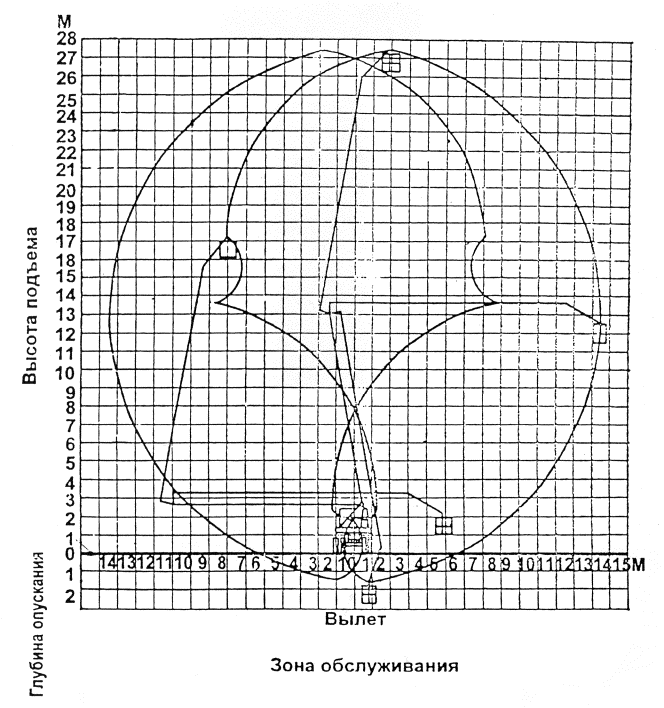

рис. 18. Автогидроподъемник АГП-28.
рис. 19. Автогидроподъемник "Скайлифт NS30-3LW".
