Section 08 REAR SUSPENSION
Subsection 02 (SC-10 III SUSPENSION)

COMPONENT REMOVAL AND
INSTALLATION

Lift rear of vehicle and support it off the ground.

Rear Axle

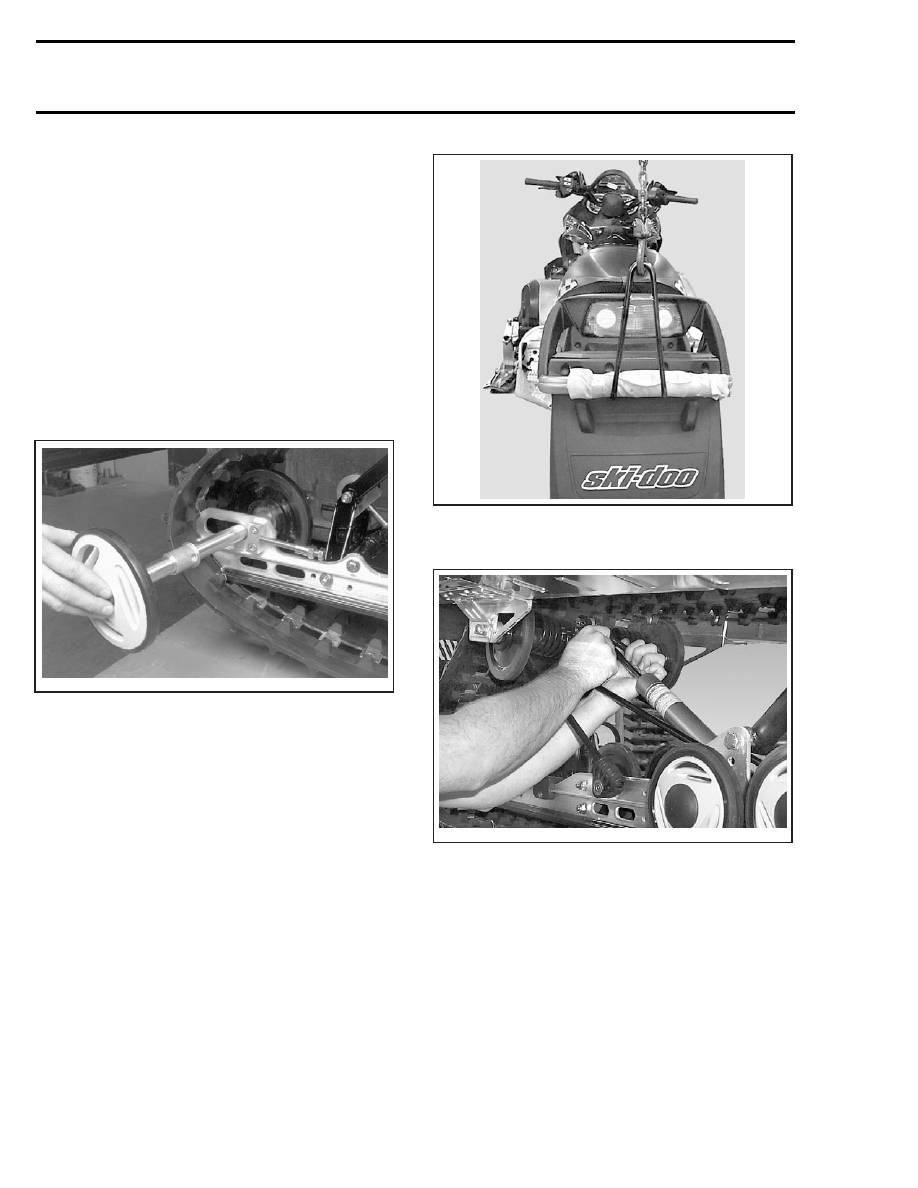

Remove screw on rear axle no. 21 on side of off-
set wheel.

Completely loosen track tension.

Pull out rear axle from opposite side of offset inner
wheel.

At assembly, align spacer hole with adjusting bolt.

Make sure to reinstall washer on each side of run-
ner.

A03F1LA

TYPICAL

Rear Shock

Lift rear of vehicle.

A32F4BA

TYPICAL

Remove nut on top end of shock no. 23.

A33F44A

Remove nut on bottom end of shock.

Installation is reverse of removal procedure.

Front Shock

Unfasten one end of stopper strap(s).

Unbolt shock no. 8 from the top.

Remove the front idler wheels to gain access to
the axle retaining self-locking screws no. 2 and
no. 3. Follow the instructions provided in this sec-
tion to unfasten these screws. Slide out the axle
and remove the shock.

296

mmr2004-Rev

Section 08 REAR SUSPENSION

Subsection 02 (SC-10 III SUSPENSION)

Rear Spring

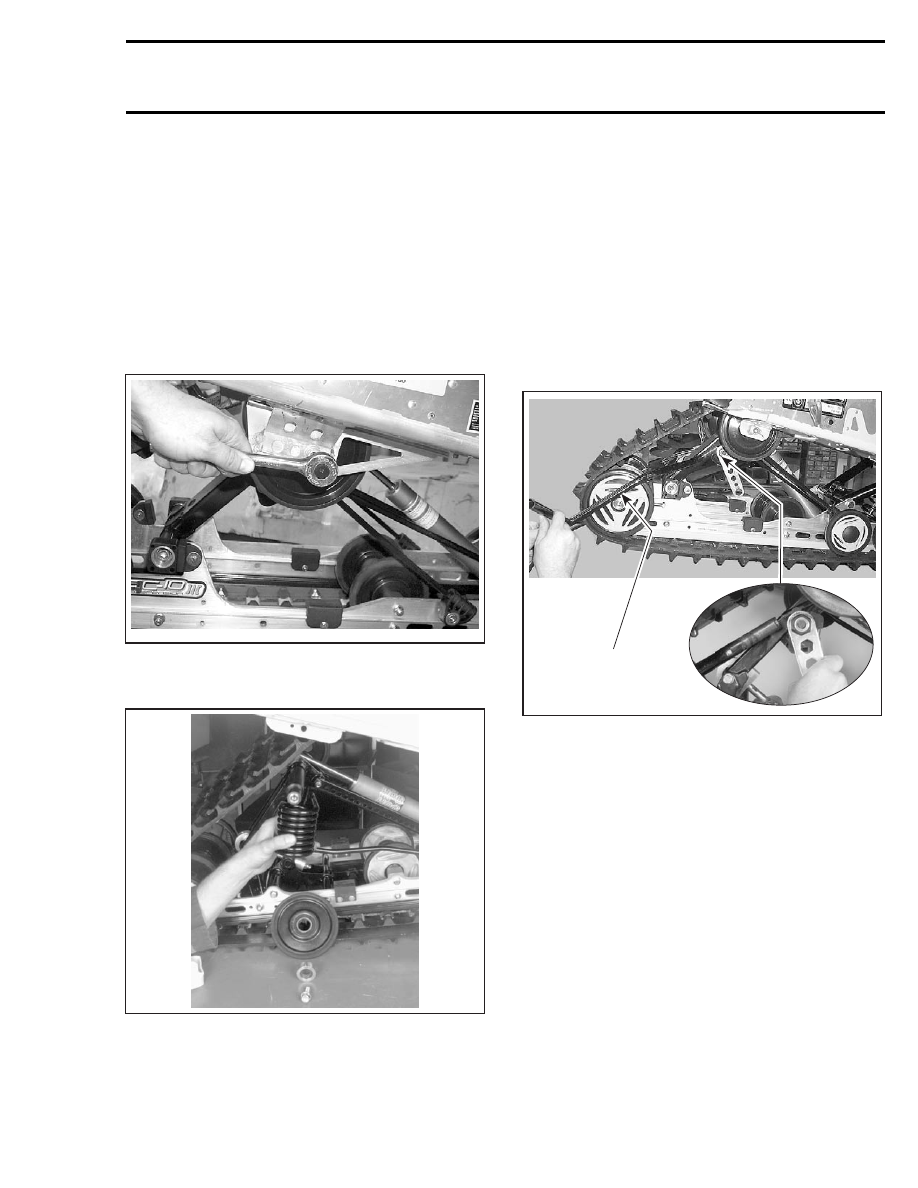

Decrease spring preload by turning cams no. 19
accordingly.

Slightly turn adjusting cam to expose spring end.
Using spring installer (P/N 529 005 000), remove
both springs from adjusting cams.

Remove spring ends from adjusting cams.

Unbolt rear arm top axle from chassis.

Unscrew set screws from locking ring at each end
of top axle.

A33F45A

Remove spacers and top idler wheels.

Remove springs no. 22.

A03F1QA

TYPICAL

At reassembly, respect THIS SIDE OUT inscription
on wheel.

SUSPENSION ASSEMBLY
REMOVAL

Cam

Lift rear of vehicle and support it off the ground.

Loosen track tension.

Decrease spring preload by turning cams no. 19
accordingly.

Slightly turn adjusting cam to expose spring end.
Using spring installer (P/N 529 005 000), remove
both springs from adjusting cams.

529 005 000

A33F43A

Self-Locking Screws

CAUTION: These self-locking screws must al-
ways be replaced by new ones everytime they
are removed.

NOTE: To prevent axle from turning when un-
screwing self-locking screws no. 1, no. 2, no. 3,
no. 4, no. 5, no. 6, proceed as follows:

– Remove one self-locking screw then install a

10 mm shorter non-self-locking one in place.
Torque as specified in exploded view.

– Remove the opposite self-locking screw.
– Remove the temporary installed non-self-lock-

ing screw.

– If it doesn’t work, heat bolt head to melt thread-

locker.

Remove rear arm top axle self-locking screws
no. 1 from chassis.

mmr2004-Rev

297

Section 08 REAR SUSPENSION
Subsection 02 (SC-10 III SUSPENSION)

A33F45A

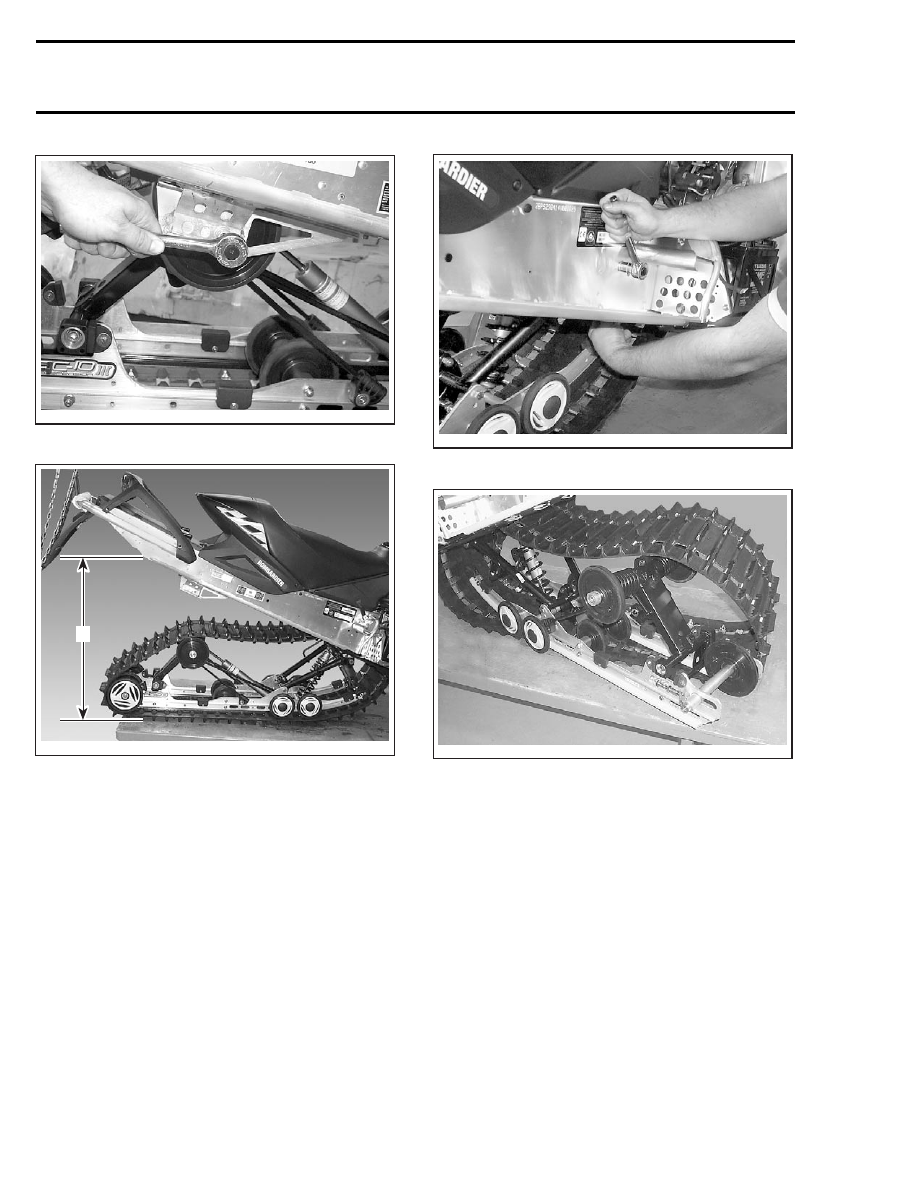

Lift rear of vehicle at least 1 m (3 ft).

A33F46A

A

TYPICAL
A. At least 1 m (3 ft)

Models with SC-10 III 121 in Suspension

In case of gas pressure shocks, to facilitate the
suspension removal, it is necessary to remove the
rear shock no. 23.

All Models

Remove both self-locking screws no. 2 retaining
front arm to tunnel.

A33F47A

Remove suspension.

A33F1PA

DISASSEMBLY AND ASSEMBLY

Inspect track thoroughly before reinstalling sus-
pension. Refer to TRACK.

Outer Bushing

At installation, hole of outer bushing no. 7 must
face adjustment screw.

298

mmr2004-Rev

Section 08 REAR SUSPENSION

Subsection 02 (SC-10 III SUSPENSION)

A32F12A

Center Rear Wheel and Top Idler Wheels

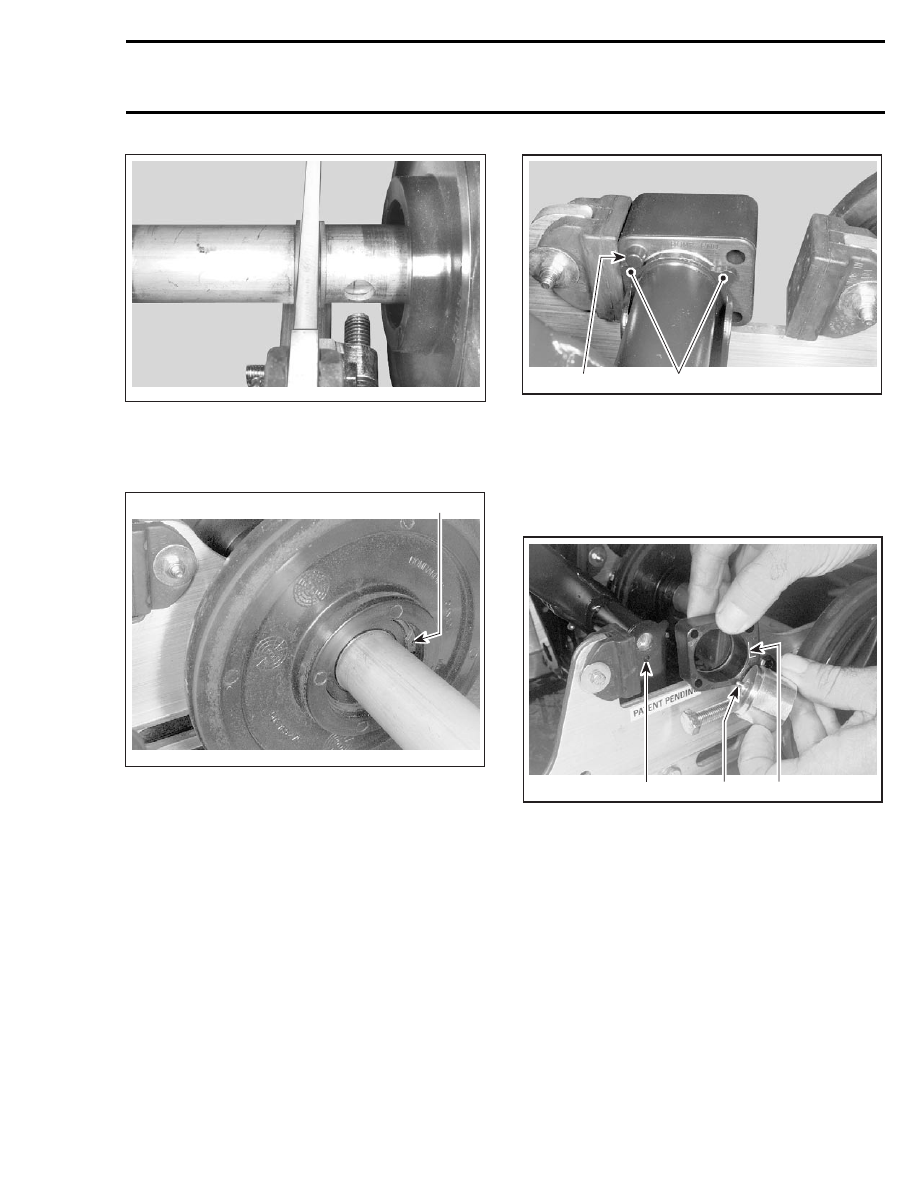

At installation on center rear wheel no. 13 and top
idler wheels no. 14, circlip must face inner side.

1

A32F13A

1. Circlip facing inner side

Block

Both blocks no. 17 are identified R or L (right or
left), see second following photo. At installation,
make sure to install proper block on proper side.

Also, note that protrusion must be positioned
above stoppers.

1

A32F15A

2

1. Protrusion
2. Stoppers

Dowel Pin and Block Guide

Dowel pin no. 15 must exceed block guide no. 16
by 2 to 2.3 mm (.079 to .091 in).

At installation, insert dowel pin into pivot arm hole.

2

A32F14A

1

3

LEFT SIDE SHOWN
1. Dowel pin
2. Pivot arm hole
3. «L» identification for left side

Front Shock and Spring Stopper

Use shock spring remover (P/N 529 035 504) and
put it in a vise. Mount shock no. 8 in it and turn
shock so that spring coils matched spring com-
pressor.

Close and lock bar. Adjust handle horizontal by
changing position of clevis pin.

Push down on handle until it locks.

Remove

spring stopper no. 9 then release handle.
