Snowmobile Ski Doo REV SERIES (2004 year). Manual - part 24

Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

593, 593 HO, 593 HO SDI AND
793 HO ENGINE TYPES

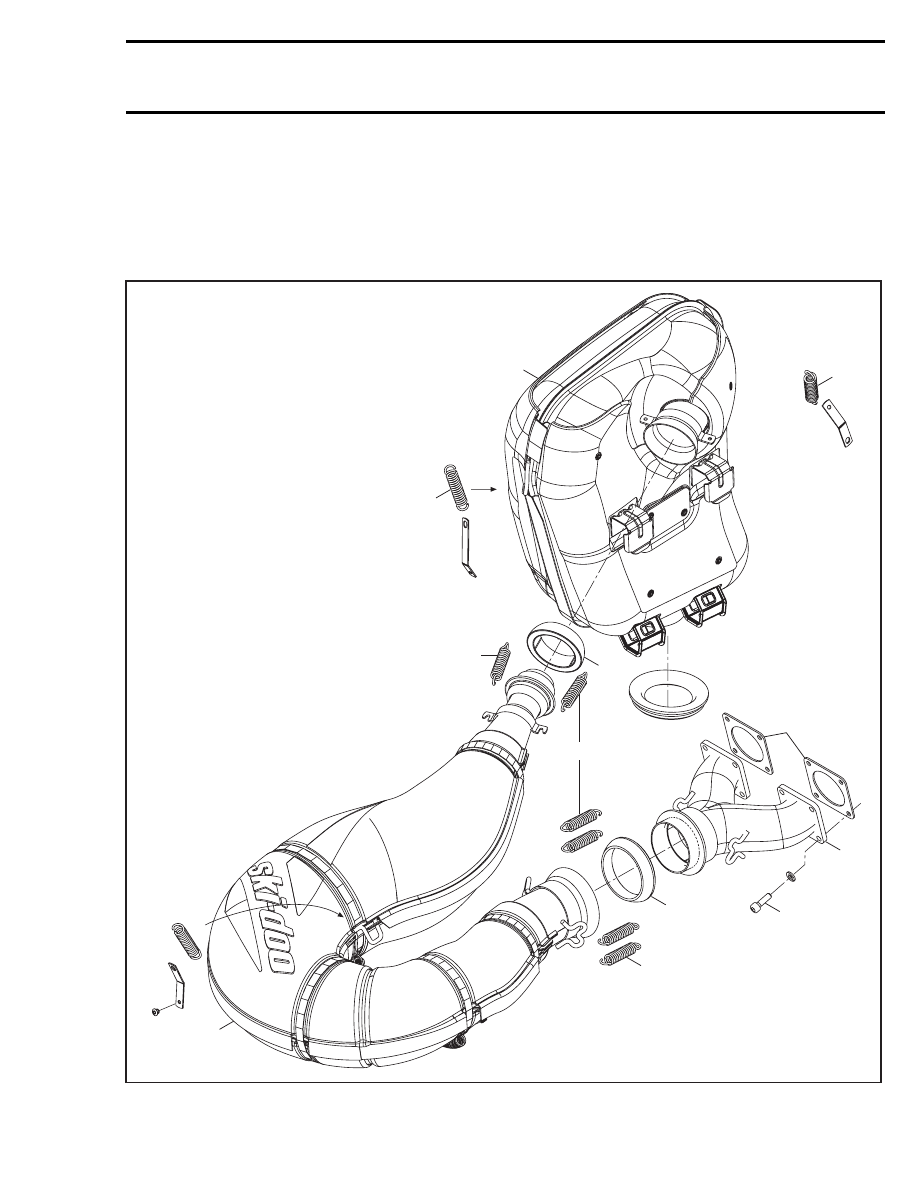

EXHAUST SYSTEM

A33C24S

1

2

1

1

3

5

6

7

4

8

8

9

593 engines

22 N•m (16 bf•ft)

593 HO, 593 SDI and

793 HO engines

10 N•m (89 lbf•in)

mmr2004-Rev

77

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

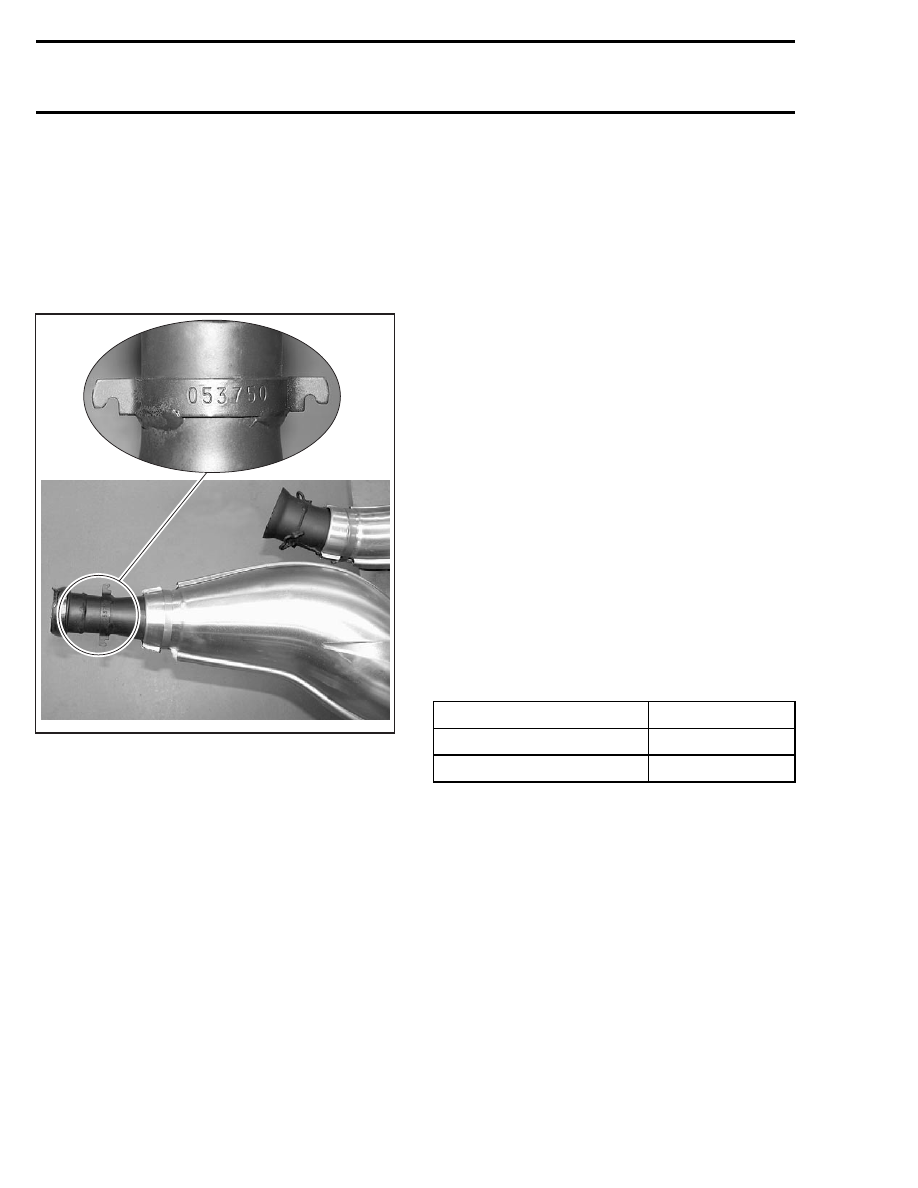

TUNED PIPE

Identification

Each tuned pipe is identified by a number. To
use the proper tuned pipe with the proper vehi-
cle, check the number on the welded clamp at the
end of tuned pipe. This number depicts the 6 last
numbers of Bombardier part number.

A33C2LA

TYPICAL

Removal

Open hood and right side panel.

Remove:

– all exhaust springs no. 1
– tuned pipe no. 2
– both exhaust gasket no. 3 and no. 4.

Inspection

Check:

– tuned pipe shield for damages
– tuned pipe ends for cracks or damages.

Installation

Install doughnut shaped exhaust gasket no. 3 with
both of its notches aligned with Y-manifold protru-
sions.

If the gaskets are damaged, replace them.

NOTE: No RTV sealant required on doughnut
shaped exhaust gaskets.

Install all exhaust springs.

MANIFOLD

Removal

Remove:

– tuned pipe no. 2
– doughnut shaped exhaust gasket no. 3
– manifold screws no. 5
– manifold no. 6
– gaskets no. 7.

Inspection

Check if the manifold is cracked or damaged. Re-
place if necessary.

Installation

Install the manifold with new gaskets.

Torque manifold screws no. 5.

ENGINE TYPES

TORQUE

593

22 N•m (16 lbf•ft)

593 HO, 593 SDI and 793 HO

10 N•m (89 lbf•in)

Install tuned pipe.

MUFFLER

Identification

Each muffler is identified by a number. To use
the proper muffler with the proper vehicle, check
the number on the welded clamp at the end of
muffler. This number depicts the 6 last numbers
of Bombardier part number.

78

mmr2004-Rev

Section 04 ENGINE

Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

A33C2MA

TYPICAL

Removal

Remove tuned pipe no. 2.

Disconnect the EGTS (Exhaust Gas Temperature
Sensor) on SDI models.

Remove springs no. 8 retaining the muffler no. 9.

Remove the muffler.

Inspection

Check the muffler for cracks or other damages.

Refer to the COMPONENT INSPECTION AND AD-
JUSTMENT section to verify the EGTS.

Installation

For installation, reverse the removal procedure.

mmr2004-Rev

79

Section 04 ENGINE
Subsection 01 (593, 593 HO, 593 HO SDI AND 793 HO ENGINE TYPES)

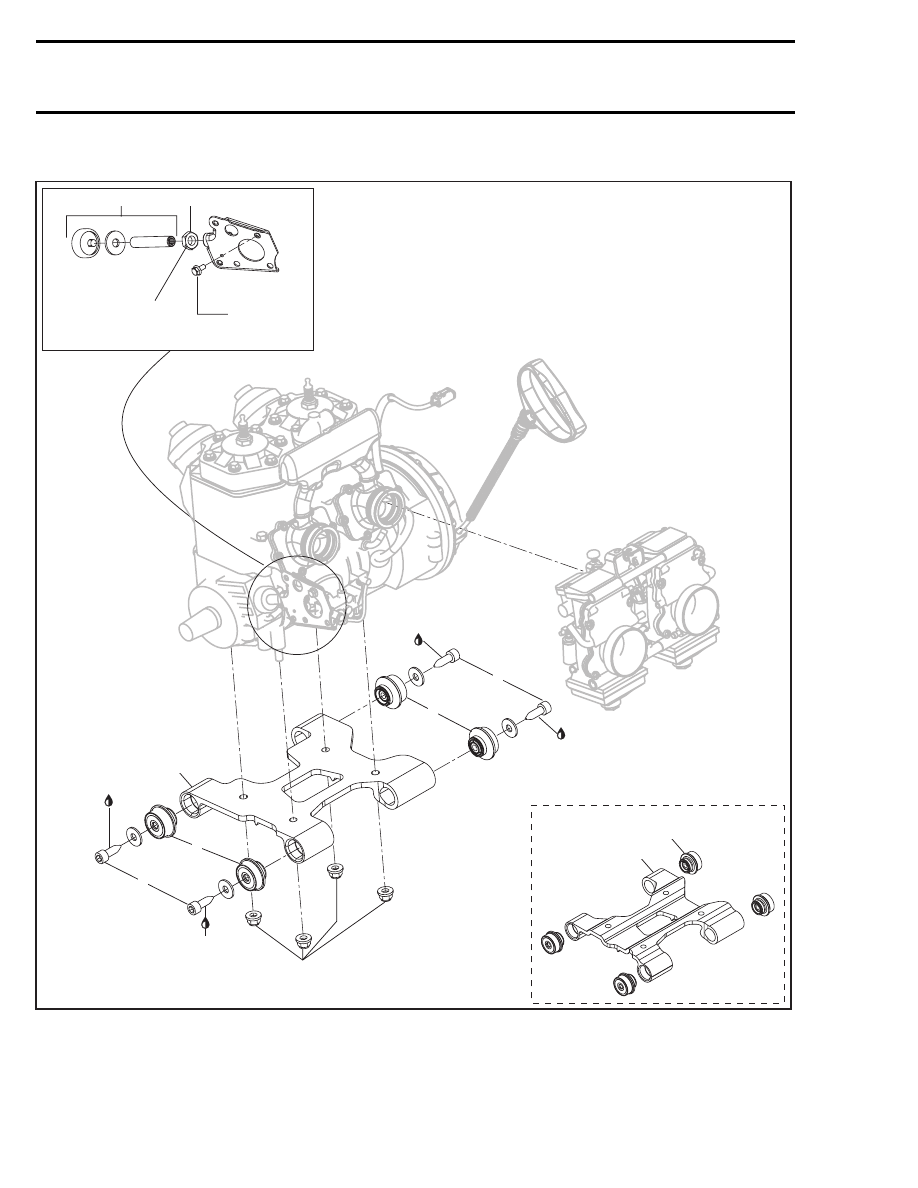

ENGINE SYSTEM

A33C25S

Loctite

243

1

3

Loctite

243

35 N•m

(26 lbf•ft)

4

48 N•m

(35 lbf•ft)

5

4

593 engines

1

Loctite 243

Loctite 243

48 N•m

(35 lbf•ft)

50 N•m

(37 lbf•ft)

7.5 N•m

(66 lbf•in)

2

6

5

5
