Snowmobile Ski Doo REV SERIES (2004 year). Manual - part 19

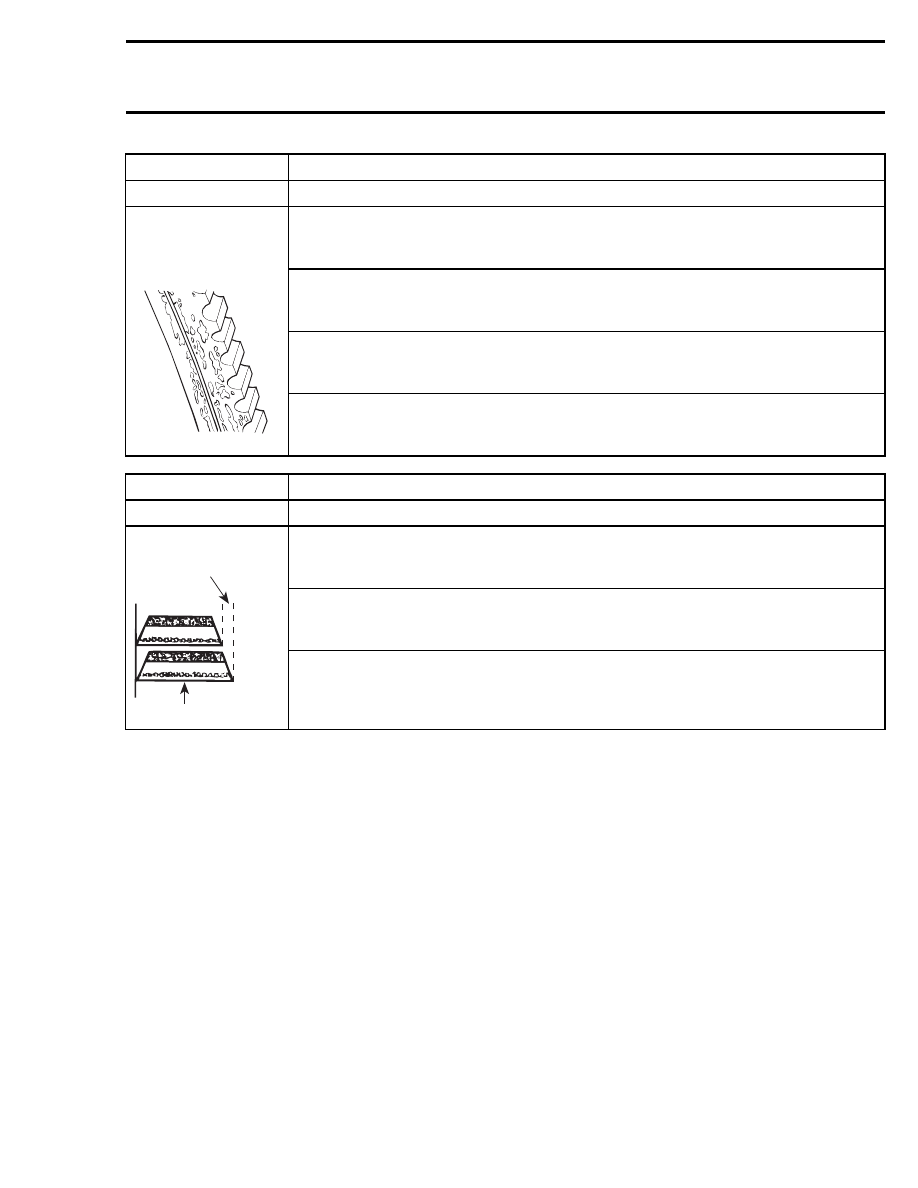

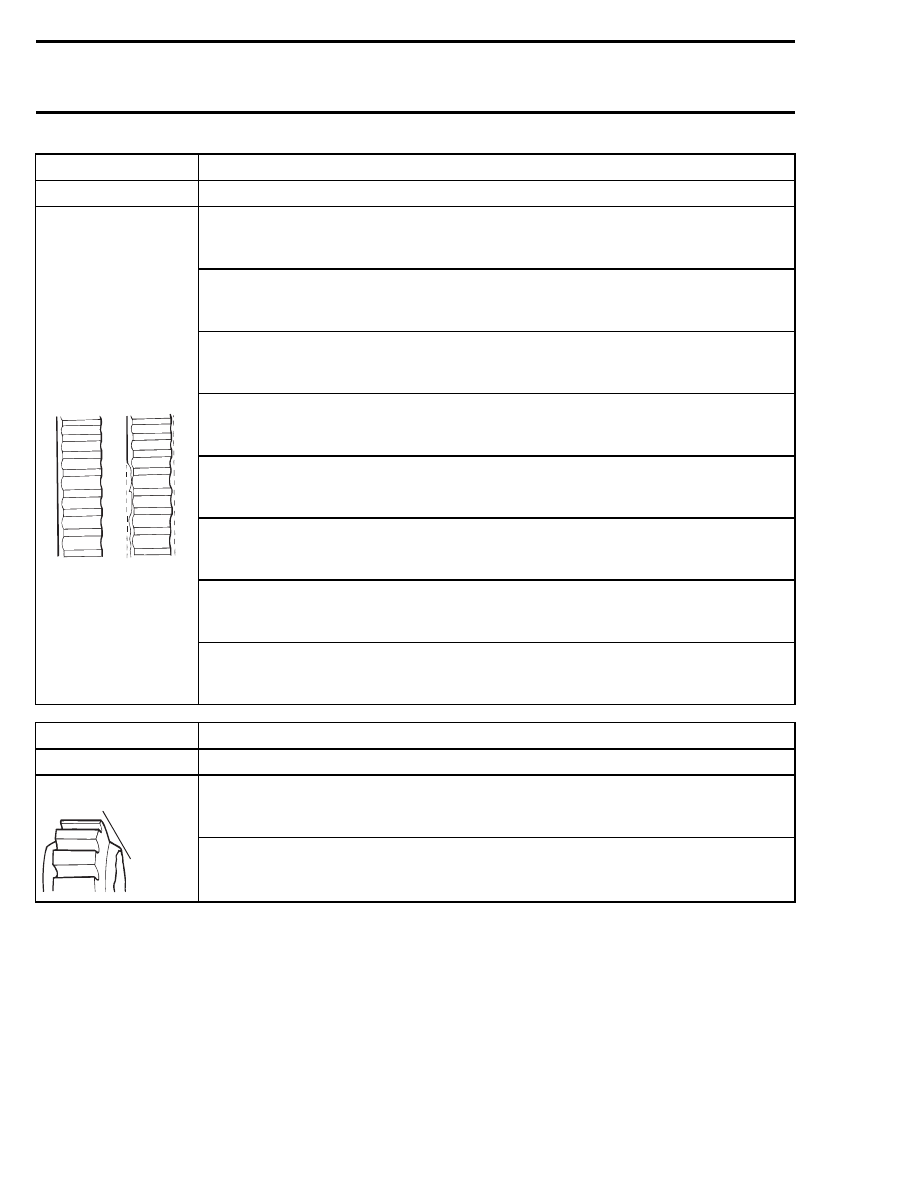

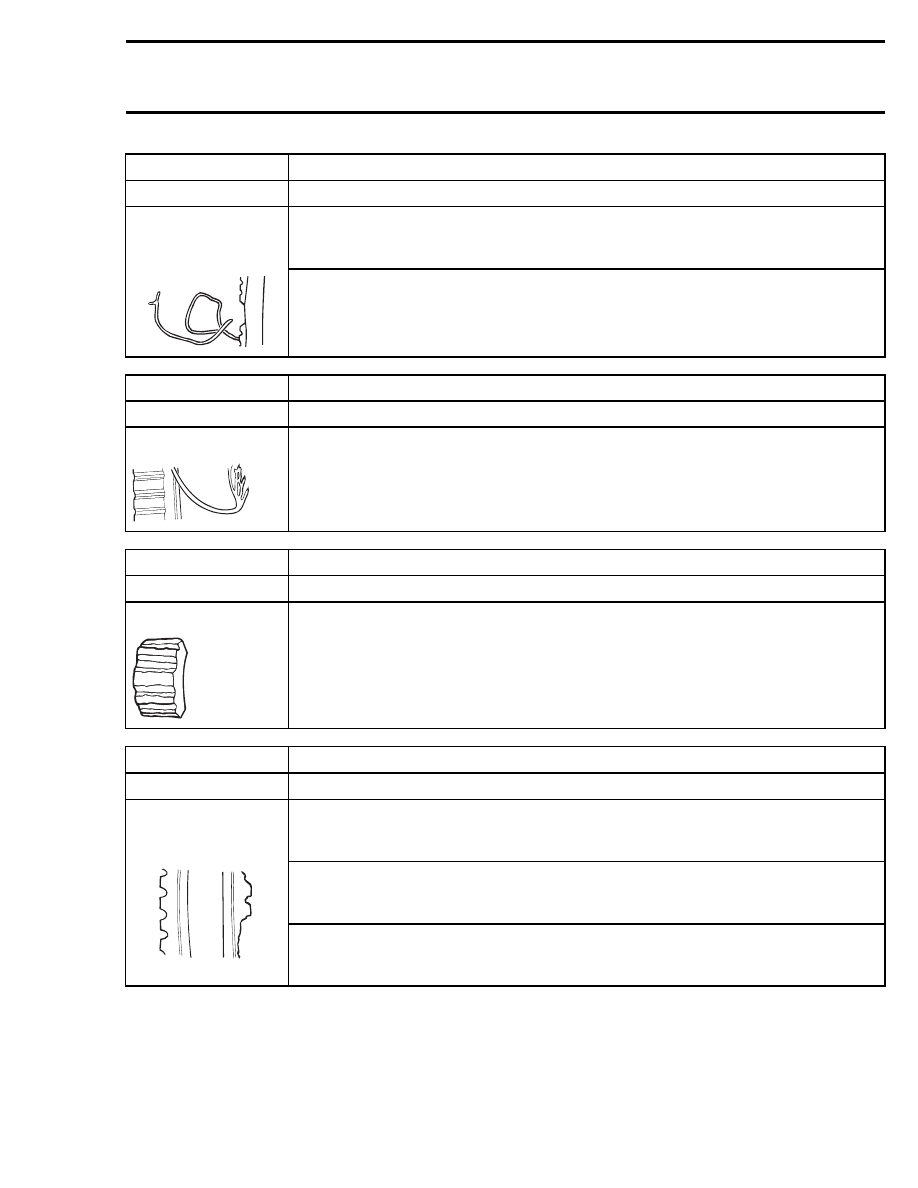

Section 03 TROUBLESHOOTING

Subsection 03 (TRANSMISSION AND BRAKE SYSTEM)

SYMPTOM

BELT GLAZED EXCESSIVELY OR HAVING BAKED APPEARANCE.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Check if drive pulley bushings are worn.

a. Slipping due to insufficient pressure on belt sides.

Replace bushing.

2. Check condition of drive pulley fixed half shaft.

a. Slipping due to rusted drive or driven pulley shafts.

Clean shaft with fine steel wool.

3. Check if pulley halves are clean.

a. Slipping due to oily pulley surfaces.

Clean pulley halves.

4. Check pulley calibration.

a. Slipping due to improper pulley calibration.

Calibrate according to specifications.

SYMPTOM

BELT WORN EXCESSIVELY IN TOP WIDTH.

CONDITION

NORMAL USE

1. Check drive pulley.

a. Excessive slippage due to jamming of drive pulley.

Inspect drive pulley.

2. Check drive belt identification number.

a. Improper belt angle (wrong type of belt).

Replace belt with an appropriate drive belt.

TEST/INSPECTION

Considerable

use

New belt

3. Check drive belt width.

a. Considerable use.

Replace belt if less than specified in DRIVE BELT.

mmr2004-Rev

57

Section 03 TROUBLESHOOTING
Subsection 03 (TRANSMISSION AND BRAKE SYSTEM)

SYMPTOM

BELT TOO NARROW ON ONE SECTION.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Check for frozen track.

a. Frozen track.

Free track from ice.

2. Check parking brake.

a. Parking brake is engaged.

Release parking brake.

3. Check track tension/alignment.

a. Track too tight.

Adjust track tension and alignment.

4. Check drive pulley.

a. Drive pulley does not operate properly.

Repair or replace drive pulley.

5. Check idle speed.

a. Engine idle speed is too high.

Adjust according to specifications.

6. Check drive belt length.

a. Incorrect belt length.

Replace with an appropriate drive belt (refer to TECHNICAL DATA).

7. Check distance between pulleys.

a. Incorrect pulley distance.

Readjust according to specifications.

8. Check belt height.

a. Belt height is incorrect.

Adjust according to specifications.

SYMPTOM

BELT SIDES WORN CONCAVE.

CONDITION

NORMAL USE

1. Check pulley half surfaces.

a. Rough or scratched pulley half surfaces.

Repair or replace.

TEST/INSPECTION

2. Check drive belt identification number.

a. Wrong belt.

Replace with an appropriate drive belt (refer to TECHNICAL DATA).

58

mmr2004-Rev

Section 03 TROUBLESHOOTING

Subsection 03 (TRANSMISSION AND BRAKE SYSTEM)

SYMPTOM

BELT DISINTEGRATION.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Check drive belt identification number.

a. Excessive belt speed.

Wrong type of belt. Replace with proper type of belt (refer to TECHNICAL DATA).

2. Check if pulley halves are clean.

a. Oil on pulley surfaces.

Clean pulley surfaces with fine emery cloth and wipe clean using pulley flange cleaner (P/N 413 711 809)

and a cloth.

SYMPTOM

BELT CORD POP OUT.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Check pulley alignment.

a. Pulley misalignment.

Align pulley according to specifications (refer to TECHNICAL DATA).

SYMPTOM

FATIGUE CRACKS BETWEEN COGS.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Check drive belt condition.

a. Belt considerably worn, worn out.

Replace.

b. Distortion of natural belt shape due to improper storage.

Store properly.

SYMPTOM

TOOTH CHUNK OUT.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Check drive belt rotational direction.

a. Improper belt installation.

Replace.

2. Check if drive belt rubs against components.

a. Belt rubs against fixed components.

Relocate components.

3. Check drive pulley.

a. Violent engagement of drive pulley.

Check drive pulley engagement speed, drive pulley bushings and components.

mmr2004-Rev

59

Section 03 TROUBLESHOOTING
Subsection 03 (TRANSMISSION AND BRAKE SYSTEM)

SYMPTOM

BELT “FLIP-OVER” AT HIGH SPEED.

CONDITION

NORMAL USE

1. Check pulley alignment.

a. Pulley misalignment.

Align pulley according to specifications (refer to TECHNICAL DATA).

TEST/INSPECTION

2. Check drive belt identification number.

a. Wrong type of belt.

Replace with an appropriate drive belt.

BRAKE SYSTEM

HYDRAULIC BRAKE

SYMPTOM

SPONGY BRAKE CONDITION.

CONDITION

NORMAL USE

TEST/INSPECTION

1. Contaminated brake fluid.

Replace brake fluid and bleed system. If the problem persists, replace master cylinder.

SYMPTOM

BRAKE FLUID LEAKAGE.

CONDITION

NORMAL USE

1. Check for loosen hose connectors.

Replace copper washers and retighten.

TEST/INSPECTION

2. Check for damaged hose, master cylinder and caliper.

Replace part(s) and check for proper mounting.

SYMPTOM

BRAKE SYSTEM IS NOISY.

CONDITION

NORMAL USE

1. Check brake pad thickness.

a. Pads are worn out.

Replace.

TEST/INSPECTION

2. Check key/keyway.

a. Key/keyway is worn out.

Replace parts.

60

mmr2004-Rev
