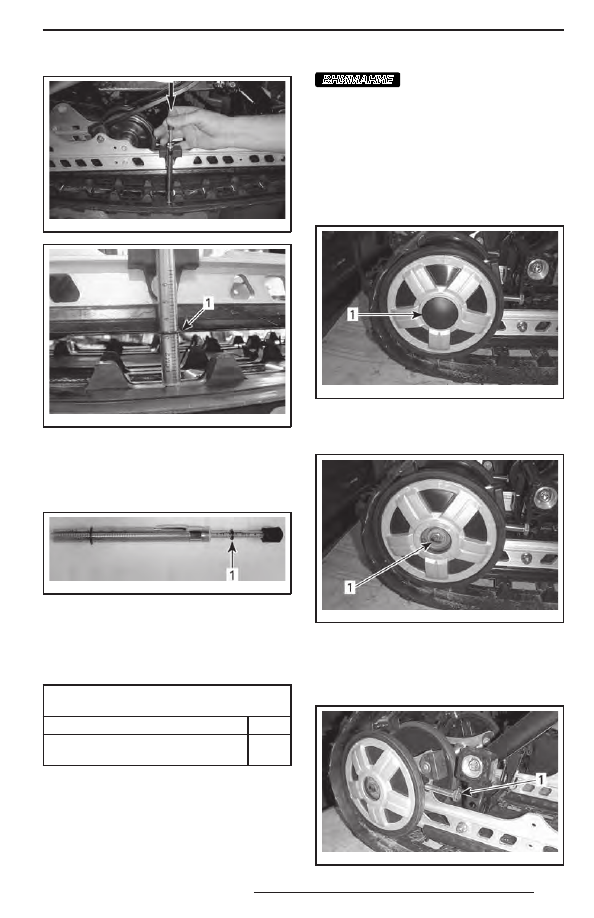

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего коль-

ца инструмента.

mmr200 9-133-003_a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение должно соот-

ветствовать данным, приведённым

в расположенной ниже таблице.

РЕГУЛИРОВКА

НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОГИБА, мм

40–50

ПОЛУЧЕННОЕ ЗНАЧЕНИЕ НА-

ГРУЗКИ, кг

7,3

11.  Если полученное значение не соответ-

ствует данным, приведённым в табли-

це, отрегулируйте натяжение гусени-

цы. Более подробная информация при-

ведена в параграфе «РЕГУЛИРОВКА

НАТЯЖЕНИЯ ГУСЕНИЦЫ».

ВНИМАНИЕ

Слишком сильное натя-

жение гусеницы приводит к потере

мощности  и  чрезмерной  нагрузке

на компоненты подвески.
Регулировка натяжения гусеницы

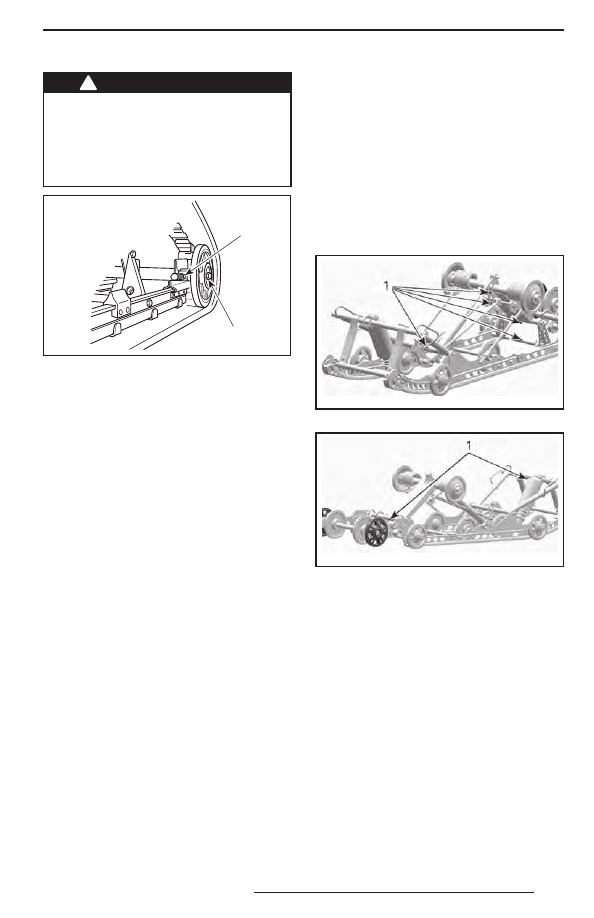

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

mmr200 8-048-007_a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте крепёжные болты задних

направляющих катков.

mmr200 8-048-008_a

1.  Болт крепления правого заднего направляю-

щего катка

4.  Вращением регулировочных болтов

установите требуемое натяжение гу-

сеницы.

mmr200 8-048-009_a

1. Правый регулировочный болт

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

96

5.  Если Вам не удаётся правильно от-

регулировать натяжение гусеничной

ленты, обратитесь к дилеру Ski-Doo.

6.  Затяните болты крепления.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убеди-

тесь в отсутствии людей поблизости

и позади снегохода. Не проворачи-

вайте гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут неожиданно вылететь сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.

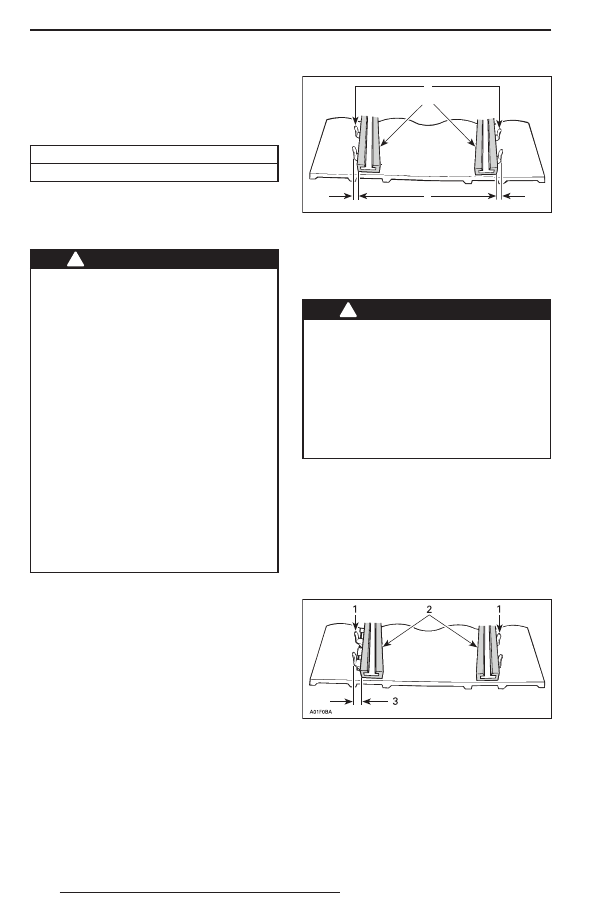

Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы

выполните следующее:

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Ослабьте стопорные винты заднего

направляющего катка.

3.  Подтяните  регулировочный  болт

на той стороне движителя, где рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

4.  Затяните контргайки.
5.  Затяните болты крепления направляю-

щих катков моментом (48 ± 6) Н•м.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

97

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляюще-

го катка и последующего заклинива-

ния гусеницы.

1

2

A05F0EB

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скоро-

сти движения гусеничной ленты про-

верьте симметричность её положения

относительно опорных полозьев.

7.  Опустите снегоход на опорную по-

верхность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески
Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения. Продолжительное движение сне-

гохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.

Состояние ленточного

ограничителя
Проверьте  ленточный  ограничитель

на наличие трещин и признаков износа.

Проверьте затяжку резьбовых крепёж-

ных деталей. Проверьте состояние от-

верстий в ленточном ограничителе. При

необходимости заменить. Затяните гай-

ку крутящим моментом (9 ± 1) Н•м.

Смазка компонентов задней

подвески
Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

293 550 033). Периодичность обслужи-

вания указана в разделе «РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

mmo2 011 -006-003_a

1. Пресс-масленки

mmo2 011 -006-004_a

1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески
Визуально проверьте затяжку крепёж-

ных элементов рулевого управления

и передней подвески (шаровые опо-

ры и шаровые шарниры рычагов и тяг

рулевого привода, болты шарнирного

крепления, болты крепления лыж и цапф

лыж, и т. д.). При необходимости обрати-

тесь к авторизованному дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков
Проверьте состояние лыж и твёрдо-

сплавных коньков. При обнаружении

признаков износа деталей обратитесь

к авторизованному дилеру Ski-Doo.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

98

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

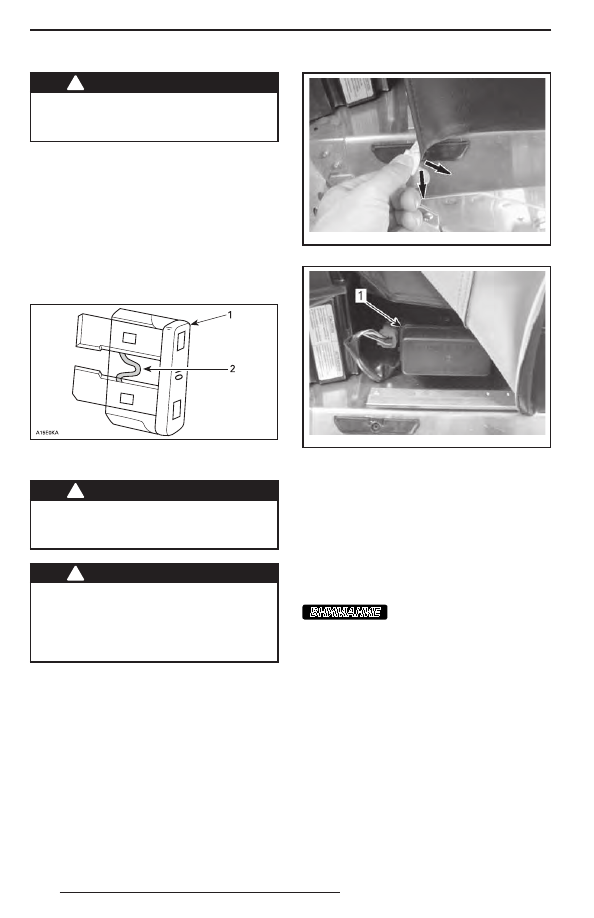

Предохранители

Проверка предохранителей
Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-

хранитель с более высоким номи-

налом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

Расположение предохранителей
Блок предохранителей располагается

под обивкой левой передней части си-

денья.
Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей

снимите  часть  обивки,  как  показано

на рисунке.

mmo2 009 -004-036_b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004-037_a

1. Блок предохранителей

Установите обивку на место, зацепив

за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до  стеклянной  колбы,  очистите

её изопропиловым спиртом, который

не оставляет плёнку на стекле.
1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.
