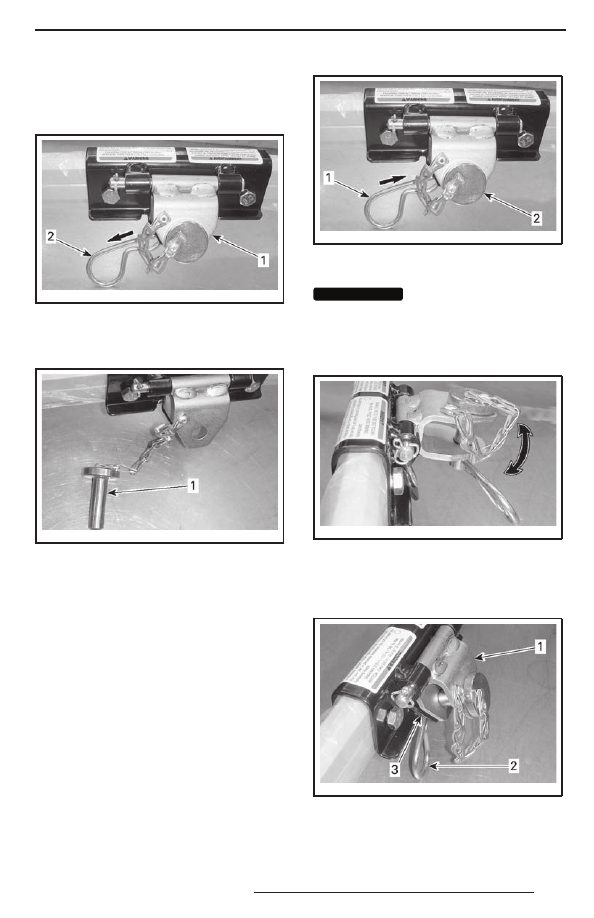

Порядок пользования сцепным

устройством

Сняв проволочный фиксатор, отсоедините
сцепное устройство от опоры.

mmo2 010 -009 -003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устройства
и присоедините буксирную штангу.

mmo2 010 -009 -004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволочного
фиксатора.

mmo2 010 -009 -003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дений  снегохода  отсое диняйте

сцепное  ус тройс тво  от  опоры.

Убедитесь,  что  при  буксировке

сцепное устройство перемещает-

ся свободно.

mmo2 010 -009 -005_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Когда сцепное устройство не используется
для буксировки, закрепляйте его к опоре
с помощью проволочного фиксатора.

mmo2 010 -009 -006_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

66

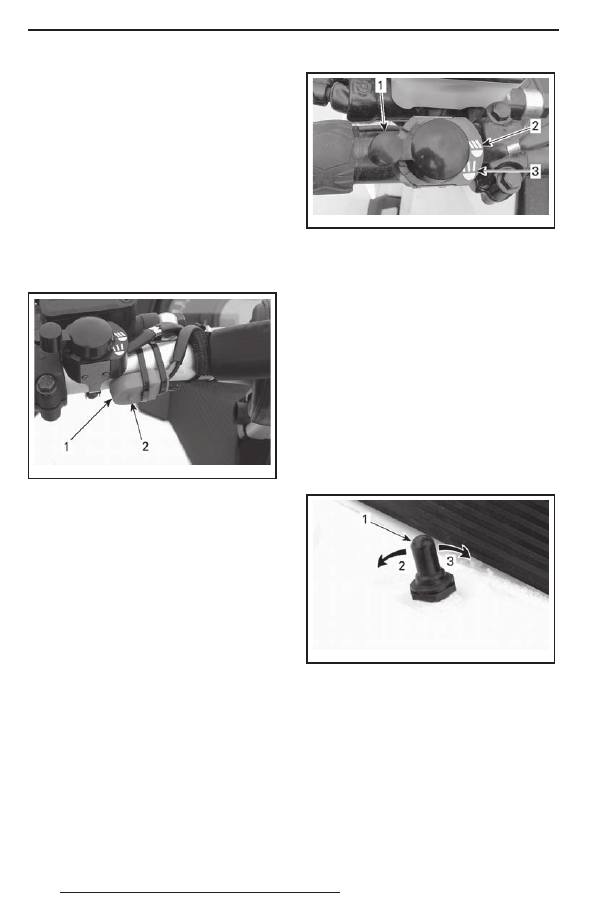

27)  Кнопка START/RER (MX

Z X-RS и Freeride)

Кнопка START/RER (пуск/включение элек-
тронного реверса) располагается на левой
стороне руля.
Нажмите, чтобы запустить двигатель моде-
лей с электрическим стартером. Подробно
процедура пуска описана в главе «ЗАПУСК
ДВИГАТЕЛЯ» раздела «ОСНОВНЫЕ ОПЕ-
РАЦИИ».
Когда двигатель запущен, нажмите кноп-
ку, чтобы включить электронный реверс.
См. главу «ВКЛЮЧЕНИЕ ЭЛЕКТРОННОГО
РЕВЕРСА (RER)» в разделе «ОСНОВНЫЕ
ОПЕРАЦИИ».

mmo2 011 -001 -003_a

1. Кнопка Start/RER
2. Нажать здесь

28)  Переключатель света

фар (MXZ X-RS и Fre-

eride)

Переключатель света фар располагается
на левой стороне руля.
Переключатель используется для включе-
ния ближнего или дальнего света фар.

mmo2 010 -007 -006_a

ТИПОВОЙ ВАРИАНТ
1. Переключатель света фары
2. Ближний свет
3. Дальний свет

29)  Выключатель обогрева

рукояток руля и рычага

дроссельной заслонки

(MX Z X-RS и Freeride)

ПРИМЕЧАНИЕ: На моделях с двигателями
E-TEC обогрев функционирует только тогда,
когда частота вращения коленчатого вала
двигателя выше 2000 об/мин.
Выключатель обогрева рукояток и рыча-
га дроссельной заслонки располагается
на правой стороне консоли.
Установите переключатель в положение,
обеспечивающее необходимую интенсив-
ность обогрева.

mmo2 011 -001 -004_a

1.  Выключатель обогрева рукояток руля и ры-

чага дроссельной заслонки

2. Слабый обогрев
3. Сильный обогрев

Когда выключатель располагается в сред-
нем положении, обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

67

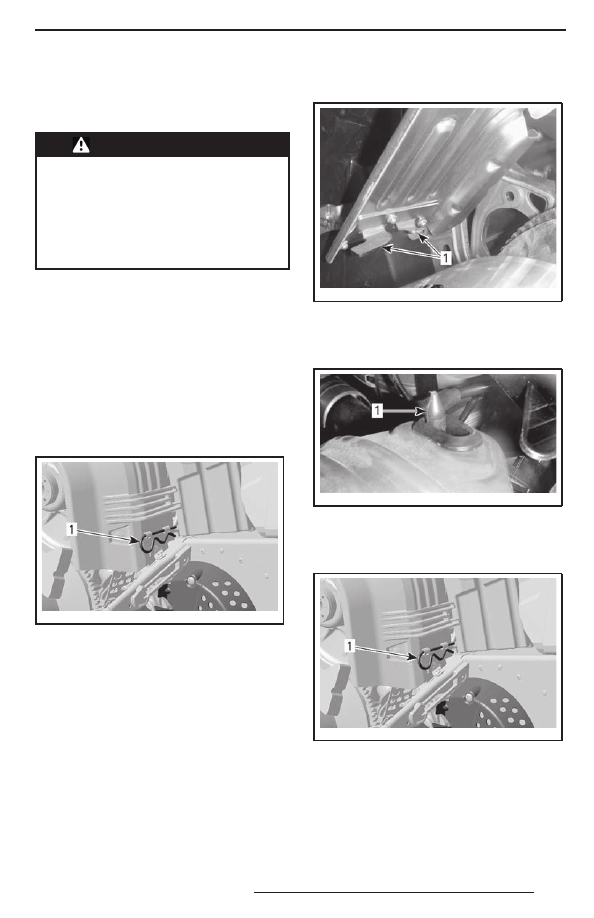

30)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня ва-

риатора и щитками;

–  с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите  колпачок  шнура  безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель моторного
отсека.
Извлеките проволочный фиксатор

mmo2 008 -003 -063_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и,
повернув наружу, извлеките из передних
выступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.

Повернув кожух внутрь, введите узкий выс-
туп в правую прорезь.

mmo2 009 -003 -010_a

1. Выступы

Установите уплотнитель на фиксирующий
палец. Для этого, возможно, потребуется
слегка приподнять консоль.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

68

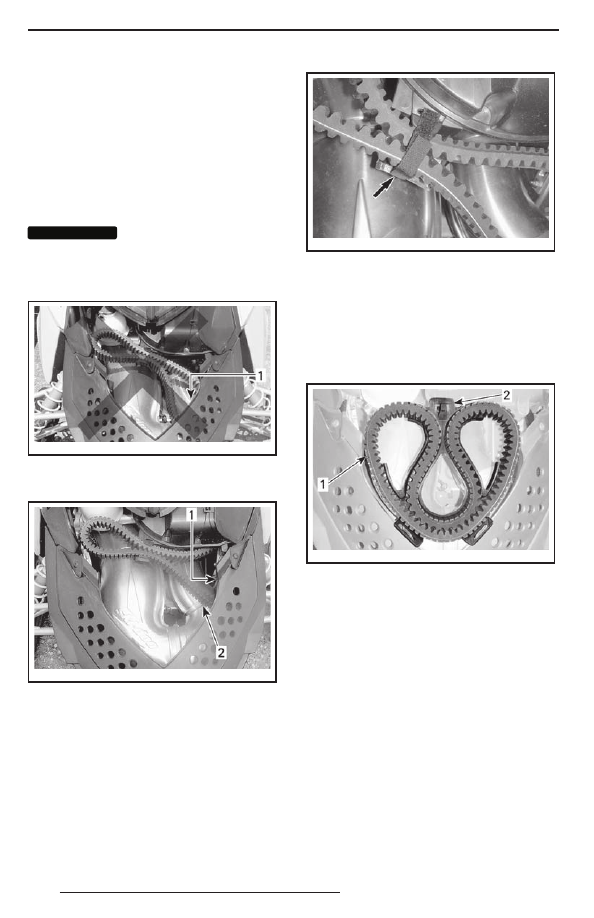

31)  Держатель запасного

ремня вариатора

МОДЕЛИ С ОДНИМ ВОЗДУХОЗАБОРНИКОМ
Запасной ремень вариатора следует хра-
нить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вариатора
не входит в комплект поставки снегохода.
Уложите запасной ремень и закрепите его
с помощью застёжки типа «липучка», как по-
казано на рисунке.

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дения ремня вариатора, закреп-

лённого в держателе, убедитесь

в отсутствии его контакта с вы-

пускной трубой.

mmo2 008 -003 -056_a

НЕВЕРНАЯ УСТАНОВКА
1.  Ремень вариатора касается выпускной

трубы

mmo2 008 -003 -018_a

ВЕРНАЯ УСТАНОВКА
1. Ремень вариатора над бампером
2.  Убедитесь в отсутствии контакта с вы-

пускной трубой

mmo2 009 --003-008_ a

ЗАКРЕПИТЕ ЗАСТЁЖКОЙ ТИПА «ЛИПУЧКА»

МОДЕЛИ С ДВУМЯ ВОЗДУХОЗАБОРНИКАМИ
Запасной ремень вариатора следует хра-
нить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вариатора
не входит в комплект поставки снегохода.
Установите запасной ремень вариатора, как
показано на рисунке.

mmo2 011 -001 -006_a

1. Ремень вариатора
2. Держатель ремня вариатора

Убедитесь, что держатель ремня вариатора
правильно установлен на снегоходе.
–  Вставьте верхний фиксатор (под верхней

частью держателя) в паз правого винта
глушителя шума впуска воздуха.

–  Разместите удерживающие пазы над фик-

саторами крышки нижнего поддона.
