Снегоход SKI-DOO REV-XP 2-stroke LC. Руководство - часть 16

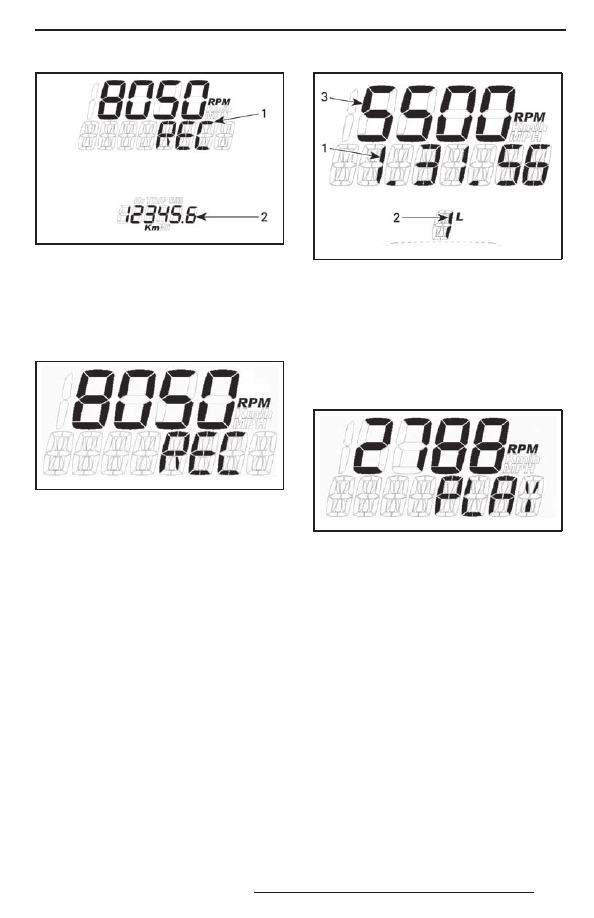

61

mmo2 009 -009 -002_a

1. Режим записи
2. Одометр

3.  Нажмите кнопку SET (S) для переключе-

ния между функциями.

Доступны режимы: STOP, REC или PLAY.
Для записи (REC):
1.  Выберите функцию REC (запись).

mmo2 008 -007 -003

РЕЖИМ ЗАПИСИ

2.  Нажмите кнопку MODE (M) для начала

записи.

3.  Во время записи, нажимайте кнопку MODE

снова каждый раз, когда Вы хотите запи-
сать время нового круга (от 1 до 9 кругов).

Нажмите кнопку SET (S) для остановки за-
писи.

mmo2 009 -009 -003_a

РЕЖИМ ЗАПИСИ
1. Время записи
2. Круг/сессия
3. Выбранный режим

Для записи новой сессии, нажимайте кнопку
SET (S), пока на дисплее не появится функ-
ция REC (запись). Повторите ранее описан-
ную процедуру для записи.
Просмотр записанных данных:
Выберите функцию PLAY (воспроизведение).

mmo2 008 -007 -005_a

ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ

1.  Нажмите кнопку MODE (M) для воспроиз-

ведения записанных данных.

Все записанные данные (скорость, оборо-
ты, заданная функция) будут одновременно
отоб ражены на дисплее.
2.  Нажмите кнопку SET (S) для остановки

воспроизведения записанного круга ИЛИ
нажмите MODE (M) для переключения
на другой записанный круг.

ПРИМЕЧАНИЕ: При нажатии кнопки SET
(S) остановиться время воспроизводимого
круга, затем отобразиться записанное время
круга, и через 5 секунд дисплей автомати-
чески перейдёт к следующему записанному
кругу.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

62

После воспроизведения всех записанных
кругов, на дисплее появиться надпись STOP.
Для повторного просмотра записанных дан-
ных, нажмите кнопку SET (S) для возврата
к функции воспроизведения. Повторите про-
цедуру описанную выше.
Для записи оставшихся кругов, нажмите
кнопку SET (S) для переключения в режим
REC. Повторите ранее описанную процедуру
для записи.
Нажмите и удерживайте кнопку SET (S) 5 се-
кунд для выхода из режима записи кругов,
появится ранее выбранный режим.

R) Пневматическая подвеска

Выводит предварительную установку поло-
жения амортизатора задней подвески и его
действительное положение.

S)  Режим консервации двигателя

E-TEC

Когда запущена процедура консервации,
отображается сообщение OIL.

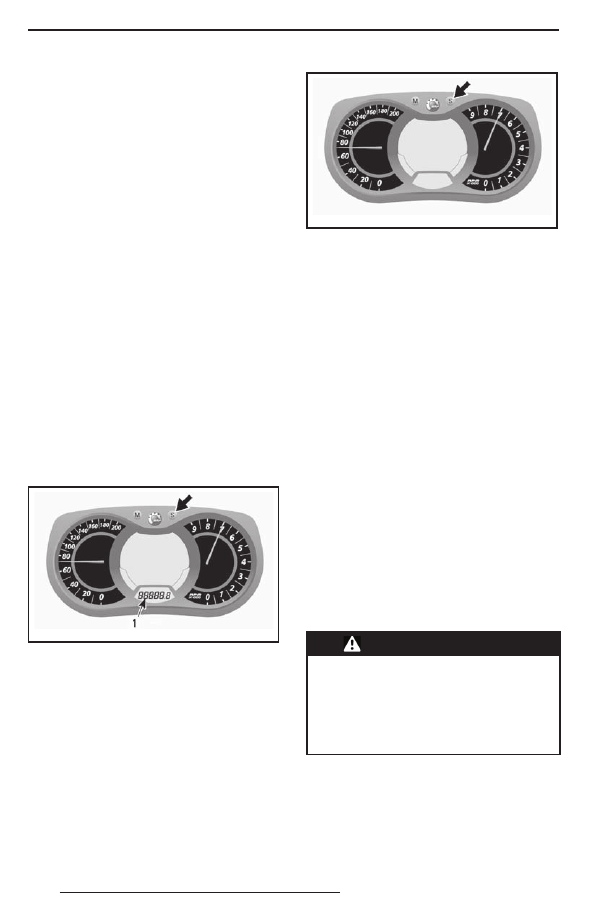

Настройка информационного центра

Настройка часов
ПРИМЕЧАНИЕ: Показания часов отобража-
ются только в 24-часовом формате.
Нажмите кнопку SET (S) для выбора режима
часов.

mmo2 007 -009 -066_p

1. Режим часов

Нажмите и удерживайте кнопку SET (S) для
активизации режима настройки.

mmo2 007 -009 -066_k

Для изменения значения в поле «часы»,
во время мигания соответствующего зна-
чения, нажимайте кнопку SET (S).
Для перехода в режим изменения значения
в поле «минуты», при мигании значения
в поле «часы», нажмите кнопку MODE (M).
Для изменения значения в поле «минуты»
нажимайте кнопку SET (S).
Нажмите кнопку SET (S) для сохранения на-
стройки часов и выхода.
Выбор  единиц  измерения  (км/ч  или
миль/ч)
Можно установить метрические единицы из-
мерения или единицы измерения, принятые
в Великобритании и США. Обратитесь к ав-
торизованному дилеру Ski-Doo.
Выбор языка отображения информации
Информация может отображаться на ан-
глийском или французском языке. Обрати-
тесь к авторизованному дилеру Ski-Doo.

17) Захват на руле

МОДЕЛИ SUMMIT И RENEGADE BACK-
COUNTRY
Специальный захват на руле предназначен
для того, чтобы водитель держался за него
во время движения по склону.



ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом

д л я  букс ир ов к и  и л и  по дъ ём а

с н е г охо д а.  Ег о  е д и н с тв е н н о е

назначение — служить  опорой

во  время  движения  по  ск лону.

При этом одна рука всегда долж-

на держаться за руль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

63

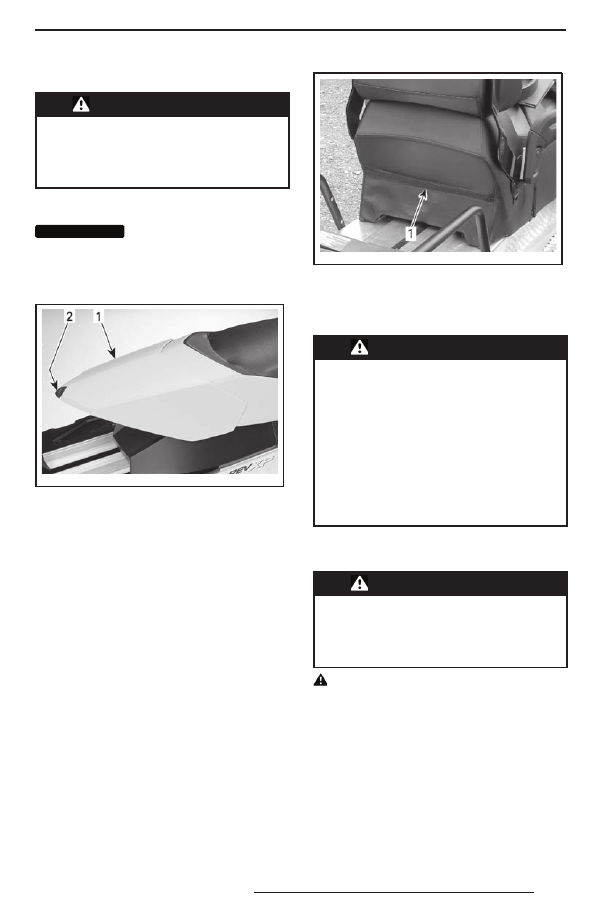

18) Багажное отделение



ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н ы е   о т д е л е н и я   д о л ж -

ны  быть  на дёжно  закрыты  и  в

них  не  должны  располагаться

ос трые,  т яжёлые  или  хрупкие

предметы.

ВСЕ МОДЕЛИ, КРОМЕ GRAND TOURING
И КОМПЛЕКТАЦИИ X

ВНИМАНИЕ

ВНИМАНИЕ

МАКСИМАЛЬНАЯ гру-

зоподъёмность 1,8 кг (груз должен

быть равномерно распределён).

Осторожно потяните защёлку вверх, а затем
назад, чтобы отпереть крышку.

mmo2 008 -003 -017_a

1. Багажное отделение
2. Защёлка

GRAND TOURING
Багажное отделение располагается в задней
части сиденья.
Руководство по эксплуатации располагается
в багажном отделении.
Просто открывается и закрывается благо-
даря застёжке-молнии.

mmo2 010 -003 -008_a

1. Застёжка-молния багажного отделения

19)  Задняя багажная пло-

щадка

ТОЛЬКО GRAND TOURING



ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны  быть  надёжно  закреп-

л е ны.  Не  перевозите  хрупки е

пр е д м е ты.  Груз  н а  ба г а ж н ике

может ухудшить управляемость

снегохода. Отрег улируйте под-

веску в соответствии с нагруз-

кой. Грузоподъёмность задней

багажной площадки ограничена:

МАКСИМУМ — 15,8 кг. При пере-

возке груза снижайте скорость

движения.

20) Сумка тоннельного типа

ТОЛЬКО GSX LE



ПРЕДОСТЕРЕЖЕНИЕ

Сумка  тоннельного  типа  долж-

на  быть  на дёжно  закрыт а  и  в

ней  не  должны  располагаться

острые, тяжёлые и хрупкие пред-

меты.

  ОСТОРОЖНО  М а кс и м а л ьн а я

масса груза, размещаемого в дан-

ной сумке, — 1,4 кг (груз должен

быть равномерно распределён).

Сумка тоннельного типа крепится к тоннелю
с помощью ремней и зацепов. Для установ-
ки, прикрепите пластиковые наконечники
ремней к зацепам на тоннеле и отрегули-
руйте ремни.
Для снятия сумки тоннельного типа, потяни-
те пластиковые наконечники ремней вниз,
и снимите их с зацепов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

64

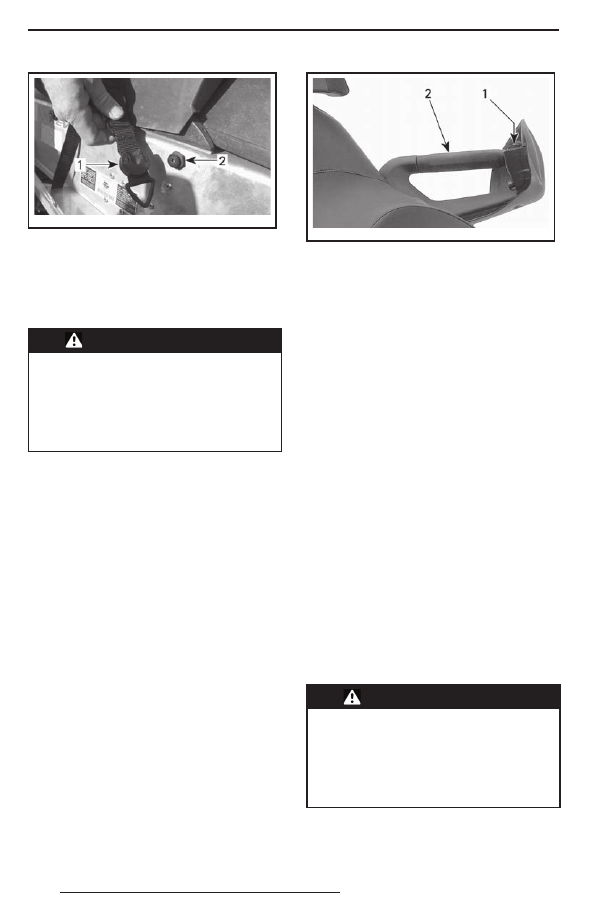

msi20 09-005 -004

1. Ремень
2. Зацеп

21) Пассажирское сиденье

ТОЛЬКО GRAND TOURING
Фиксированное  пассажирское  сиденье
со спинкой.



ПРЕДОСТЕРЕЖЕНИЕ

Во  время  движения  снегохода

пассажир должен сидеть на сво-

ём месте, опираясь ногами о под-

ножки и держась руками за по-

ручни. Соблюдайте это простое

правило, и риск падения пасса-

жира будет сведён к минимуму.

22) Задние поручни

ТОЛЬКО GRAND TOURING
Задние поручни служат для того, чтобы пас-
сажир мог за них держаться.

23)  Выключатель электро-

обогрева рукояток пас-

сажира

ТОЛЬКО GRAND TOURING
Выключатель может занимать одно из трёх
фиксированных положений. Установите его
в такое положение, при котором будет обе-
спечиваться комфортная температура для
рук.

mmo2 008 -003 -022_a

ЛЕВАЯ ЗАДНЯЯ РУКОЯТКА
1. Выключатель
2. Левая задняя рукоятка

24)  Гнездо для подключе-

ния электрообогрева

забрала шлема

ТОЛЬКО GRAND TOURING И GSX
К этому гнезду можно подключить электро-
обогрев забрала шлема. Напряжение по-
дается только при работающем двигателе.
В комплект снегохода входит удлинительный
витой провод.

25)  Электрическая розетка

(12 В)

ТОЛЬКО GSX LE
Электрическая розетка предназначена для
подключения электроприборов, напряже-
ние питания которых составляет 12 В. Нап-
ряжение подаётся только при работающем
двигателе.

26)  Сцепное устройство

(только модели для Ев-

ропы)

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для бук-

сировки  груза  запрещено.  Ис-

пользуйте  жёстк ую  буксирную

штангу. Груз, буксируемый на ка-

нате, может врезаться в снегоход

при внезапном торможении или

на склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
