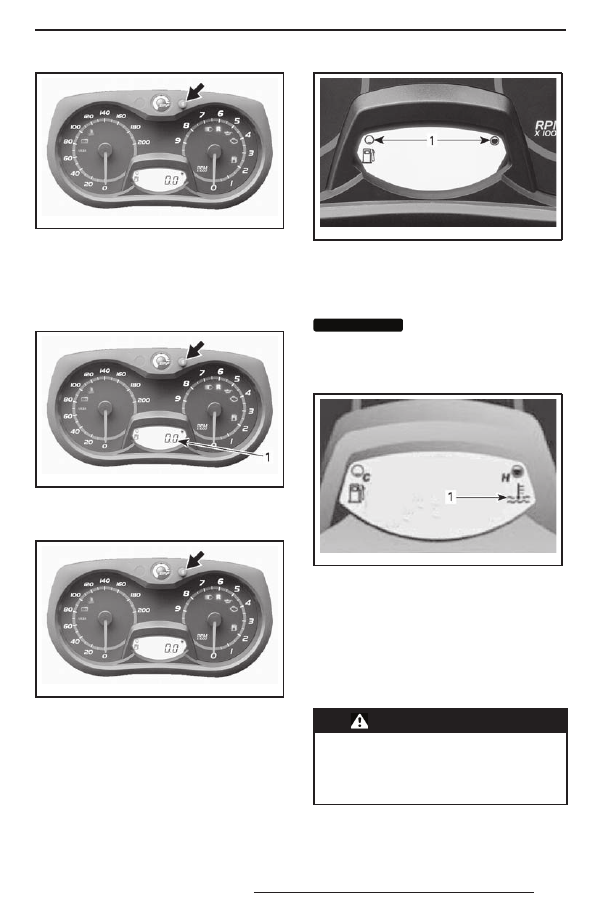

C) Счётчик моточасов

При включённом электрооборудовании этот
счётчик регистрирует наработку двигателя
с момента последнего сброса показаний.
Для выбора режима счётчика моточасов
(HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003 -013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

mmo2 008 -003 -013_d

D) Уровень топлива

Сегментный индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 008 -003 -020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

Температура охлаждающей жидкос-

ти (дополнительный модуль)

Сигнальная лампа перегрева

ВНИМАНИЕ

ВНИМАНИЕ

Если двигатель пере-

гревается, остановите снегоход

в безопасном месте. См. раздел

« У С Т РА Н Е Н И Е   Н Е И С П РА В Н О -

СТЕЙ».

mmo2 012 -005 -095_a

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ УСТАНОВЛЕН
1. Сигнальная лампа перегрева

F)  Режим консервации двигателя

E-TEC

Во время выполнения консервации двигате-
ля отображается сообщение «OIL».

16)  Многофункциональный

аналого-цифровой ин-

формационный центр



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с при-

боров  отвлекает  внимание  во-

дителя от управления снегохо-

дом и особенно от наблюдения

за окружающей обстановкой.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

50

Описание информационного центра

mmo2 007 -009 -066_x

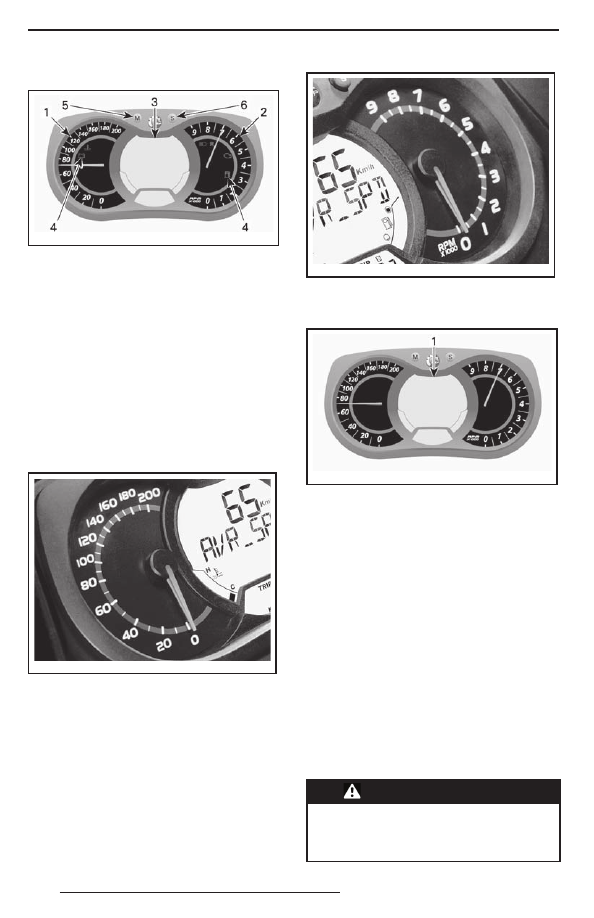

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ-
РОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

ПРИМЕЧАНИЕ: Информационный центр на-
строен на заводе для показаний в Британской
системе мер, однако, его настройку можно из-
менить для показаний единиц в Мет рической
системе мер. Для этого следует обратиться
к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения снегохода.

mmo2 008 -007 -017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленчато-
го вала двигателя в оборотах в минуту (об/
мин). Для получения фактической частоты
вращения коленчатого вала необходимо по-
казания прибора умножить на 1000.

mmo2 008 -007 -018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный цифро-

вой дисплей

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ-
РОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

Многофункциональный дисплей использу-
ется для:
–  отображения сообщения WELCOME при

активации электрооборудования;

–  отображения сообщения распознавания

ключа;

–  отображения различных параметров, выб-

ранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активированных
функциях или неисправностях;

–  отображения кодов неисправностей.
Когда происходит первое включение ин-
формационного центра, цифровой дисплей
по умолчанию отображает последний вы-
бранный параметр.



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  выполнять  уста-

новки  режимов  информацион-

ного центра во время движения

снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

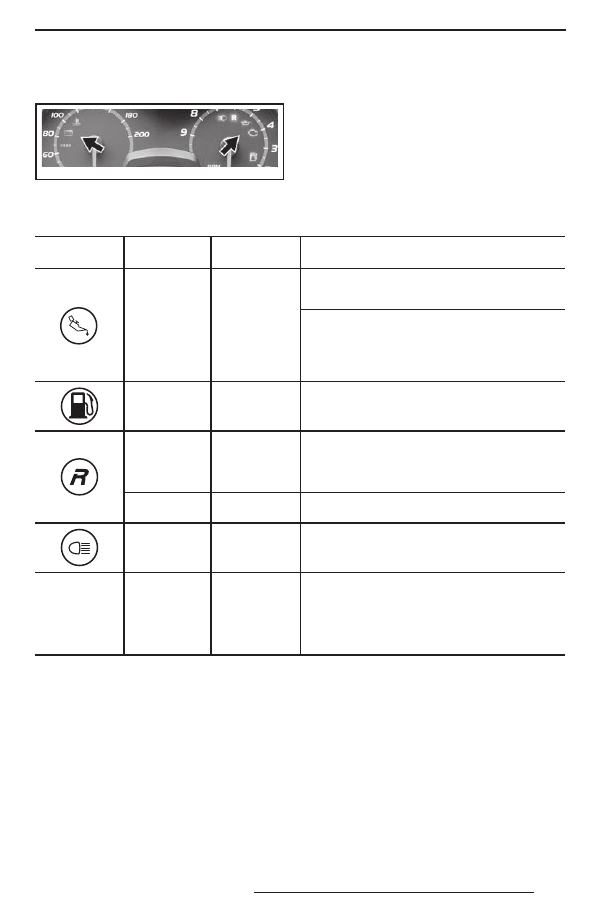

4)  Сигнальные лампы и предупреж-

дающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в таблице. Для получения более подробной инфор-
мации о сигнальных лампах см. раздел «СИСТЕМА МОНИТОРИНГА».

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре корот-

ких звуковых

сигнала каж-

дые 5 минут

LOW OIL

Двухтактные  двигатели:  низкий  уровень  инжекци-

онного  масла.  Остановите  снегоход  в  безопасном

месте и долейте инжекционное масло.

Четырехтактные  двигатели:  низкое  давление  мо-

торного масла. Остановите снегоход в безопасном

месте  и  проверьте  уровень  масла.  При  необходи-

мости  доведите  уровень  масла  до  нормы.  Если

уровень  масла  в  норме,  прекратите  эксплуатацию

снегохода и свяжитесь с дилером Ski-Doo.

—

—

Низкий уровень топлива. Дисплей показывает одно

деление. Дозаправьте топливо как можно раньше.

Продолжитель-

ные сигналы,

повторяющие-

ся с неболь-

шой частотой

REVERSE

Реверс включён.

3 коротких зву-

ковых сигнала

REV. FAIL

Режим реверса не включился — попытайтесь снова.

—

—

Включён дальний свет фар.

—

—

WARM UP

Двигатель  и/или  инжекционное  масло  нуждаются

в  прогреве  перед  началом  работы.  Частота  вра-

щения принудительно ограничена до момента дос-

тижения  необходимой  температуры  (до 10 минут

во время движения). Режим прогрева может вклю-

читься  после  перезапуска,  при  эксплуатации  при

очень низких температурах.

5) Кнопка MODE (M)

Кнопка используется для просмотра показаний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра и настройки параметров, отображаемых на многофунк-
циональном дисплее.
Для сохранения настроек двигатель должен быть запущен.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой SET (S) на многофункциональном перек-
лючателе, которая имеет аналогичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600 HO E-TEC

800R E-TEC

A) Спидометр

Отображаются по умолчанию

B) Тахометр (об/мин)

X

X

C) Одометр

X

X

D) Счётчик пробега за поездку «A» или «B»

X

X

E) Счётчик моточасов

X

X

F) Часы

X

X

G) Уровень топлива

X

X

H) Альтиметр

X

X

I) Максимальная скорость

X

X

J) Средняя скорость

X

X

K) Интенсивность обогрева рукояток

X

(1)

X

(1)

L) Интенсивность обогрева рычага дроссельной заслонки

X

(1)

X

(1)

M) Средний расход топлива

X

X

N) Суммарный расход топлива

X

X

O) Дисплей сообщений

X

X

P) Температура охлаждающей жидкости

(2)

Opt

Opt

Q) Режим консервации двигателя E-TEC

X

X

R) Режим записи параметров круга

(2)

Opt

(3)

Opt

(3)

S) Режим консервации двигателя

X

X

X = символом «X» обозначаются стандартные функции;

Opt = дополнительное оборудование;

N.A. = не доступно;

(1)  Функциональная возможность не доступна на моделях MX Z X-RS, Freeride и Summit X
(2)  Возможность отображения температуры, компас и режим записи параметров прохождения круга могут быть легко

добавлены к функциональным возможностям вашего снегохода в результате установки специального дополнительного

модуля, который приобретается отдельно. Для получения дополнительной информации обращайтесь к авторизованно-

му дилеру Ski-Doo.

(3)  Режим записи параметров прохождения круга входит в число стандартных функциональных возможностей снегоходов

MX Z X-RS и Freeride.
