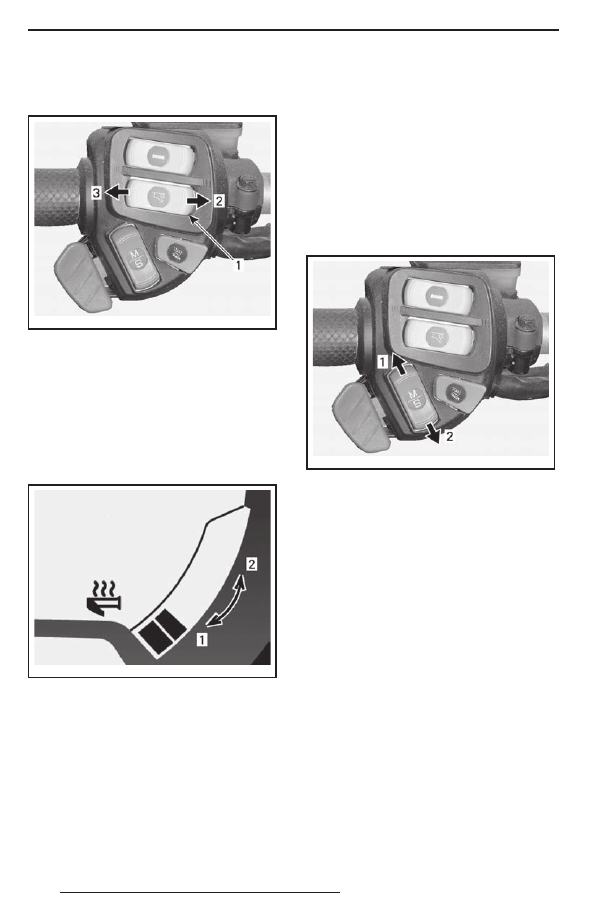

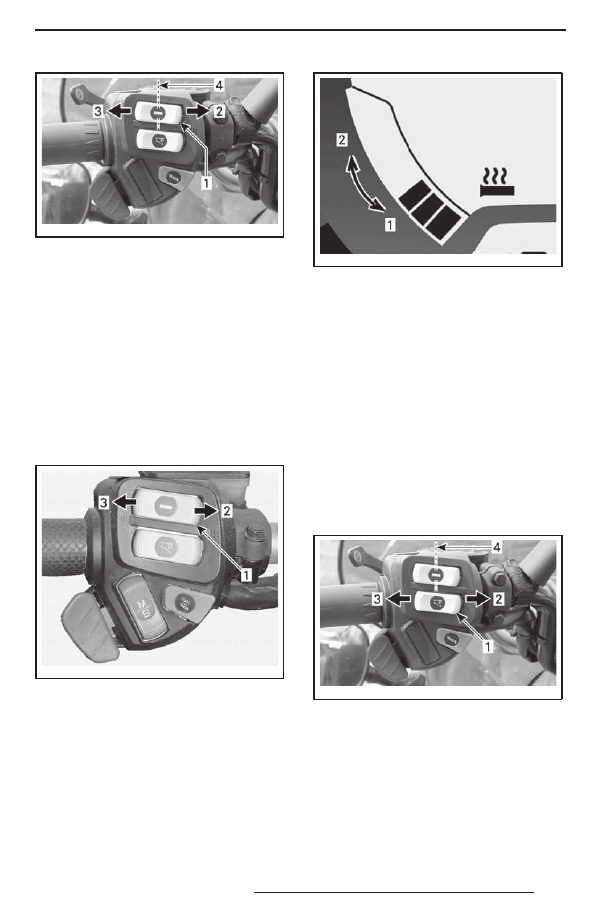

1. Выключатель электрообогрева рукояток

руля

2. Горячо
3. Тепло
4. Выключено («OFF»)

МОДЕЛИ С МНОГОФУНКЦИОНАЛЬНЫМ
АНАЛОГО-ЦИФРОВЫМ ИНФОРМАЦИОН-
НЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
2000 об/мин.
Выберите интенсивность обогрева рукояток
руля, создающую комфортную температуру
для рук.

mmo2 008 -003 -009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ПОДОГРЕВА
1. Выключатель электрообогрева рукояток

руля

2. Теплее
3. Холоднее

Интенсивность обогрева отображается
на дисплее информационного центра.

mmo2 007 -009 -043_b

ДИСПЛЕЙ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

Выключатель электрообогрева

рычага дроссельной заслонки

МОДЕЛИ С АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: На моделях с двигателем
E-TEC обогрев функционирует только тогда,
когда частота вращения коленчатого вала
превышает 2000 об/мин.
Выберите положение переключателя, ко-
торое позволит обеспечить необходимую
интенсивность обогрева и поддержание
комфортной для вашего большого пальца
температуры.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

МОДЕЛИ С МНОГОФУНКЦИОНАЛЬНЫМ
АНАЛОГО-ЦИФРОВЫМ ИНФОРМАЦИОН-
НЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: Обогрев функционирует
только тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Выберите интенсивность обогрева рычага,
создающую комфортную температуру для
большого пальца Вашей руки.

mmo2 008 -003 -009_d

ИЗМЕНЕНИЕ СТЕПЕНИ ПОДОГРЕВА
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выключа-
тель интенсивность обогрева отображается
на многофункциональном дисплее инфор-
мационного центра. При отпускании дисплей
возвращается в режим отображения уровня
топлива в баке.

mmo2 007 -009 -044_b

ДИСПЛЕЙ СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

Кнопка Mode/Set (режим/установка)

МОДЕЛИ С МНОГОФУНКЦИОНАЛЬНЫМ
АНАЛОГО-ЦИФРОВЫМ ИНФОРМАЦИОН-
НЫМ ЦЕНТРОМ
Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.
– При нажатии вверх она имеет те же функ-

ции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

9) Рукоятка ручного стартера

Рукоятка ручного стартера находится
по правому борту снегохода. Чтобы вклю-
чить механизм ручного стартера, медленно
потяните рукоятку на себя и, когда почувст-
вуете сопротивление, энергично дёрните
рукоятку. Медленно верните рукоятку в ис-
ходное положение.

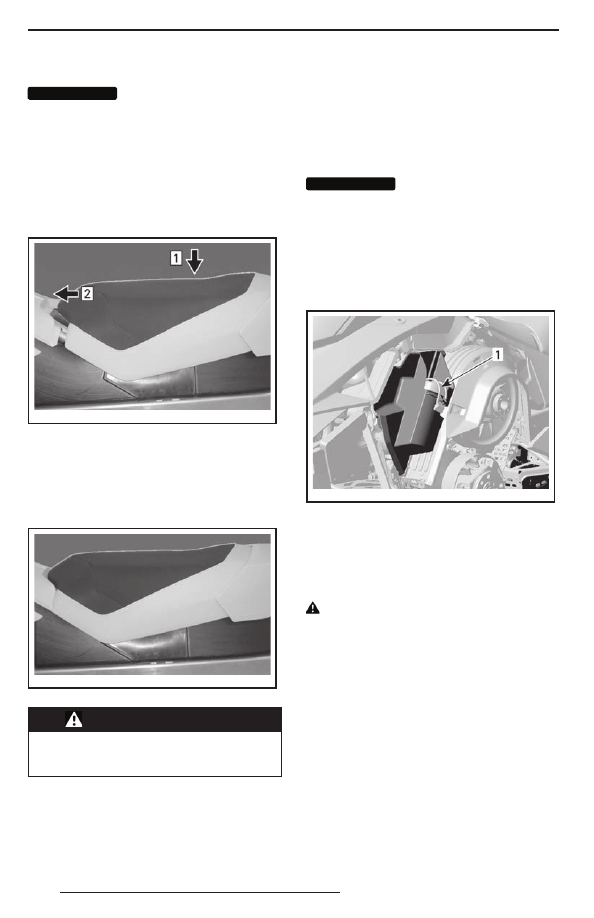

10) Клапан подогрева кар-

бюратора (600 и 800R

Power TEK)

Клапан подогрева карбюратора должен быть
закрыт всегда, кроме следующих случаев:
– движение при температуре –5…+5 °C

в условиях высокой относительной влаж-
ности;

– движение по глубокому рыхлому снегу;
– движение следом за другим снегоходом

по глубокому снегу.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009 -018_a

ТИПОВОЙ ВАРИАНТ — СНИМИТЕ КОЖУХ
РЕМНЯ
1. Клапан подогрева карбюратора

mmo2 007 -009 -039_a

1. Положение «ON» (вкл.)
2. Положение «OFF» (выкл.)

ВНИМАНИЕ

Во время эксплуата-

ции снегохода при температ уре

выше 5 °C установите клапан в по-

ложение «OFF» (выкл.).

11) Регулируемые зеркала

Каждое зеркало может быть отрегулировано
в соответствии с пожеланиями водителя.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется

на неподвижном снегоходе, оста-

новленном в безопасном месте.

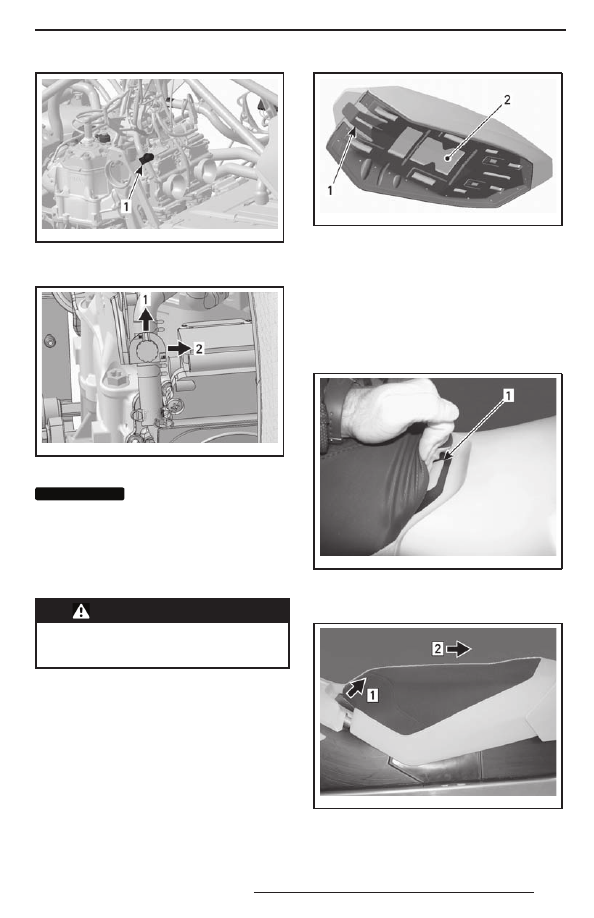

12) Защёлка сиденья

ВСЕ МОДЕЛИ, КРОМЕ GRAND TOURING
Чтобы получить доступ к Руководству
по эксп луатации (располагается в основа-
нии сиденья) или для выполнения операций
технического обслуживания, сиденье может
быть снято.
Защёлка располагается в передней части
сиденья.

mmo2 007 -009 -071_a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

Снятие сиденья

Чтобы получить доступ к Руководству по экс-
плуатации, расположенному под сиденьем,
потяните переднюю часть подушки сиденья,
энергично подайте сиденье вперёд, чтобы
освободить защёлку, а затем потяните за-
щёлку, чтобы отпереть сиденье.

mmo2 007 -009 -072_a

1. Защёлка сиденья

Потяните и удерживайте защёлку, после
чего сдвиньте сиденье назад.

mmo2 007 -009 -073_a

Шаг 1: Нажмите и удерживайте защёлку

сиденья

Шаг 2: Потяните сиденье назад

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Установка сиденья

ВНИМАНИЕ

Движение на снегохо-

де с любым объектом, располо-

женным меж ду сиденьем и топ-

ливным баком, может привести

к повреждению топливного бака.

НЕ РАЗМЕЩАЙТЕ какие-либо объ-

екты меж ду сиденьем и топлив-

ным баком.

Установите сиденье на место.
Подайте вперёд и защёлкните сиденье.

mmo2 007 -009 -073_b

Шаг 1: Установите сиденье на место.
Шаг 2: Подайте сиденье вперёд, чтобы защёл-

кнуть защёлку

ПРИМЕЧАНИЕ: При правильной установке
сиденья Вы должны услышать характерный
щелчок. Попробуйте сдвинуть сиденье, что-
бы проверить, надёжно ли оно закреплено.

mmo2 007 -009 -074

СИДЕНЬЕ УСТАНОВЛЕНО

ПРЕДОСТЕРЕЖЕНИЕ

Перед каж дой поездкой прове-

р я й т е н а д ё ж н о с т ь к р е п л е н и я

сиденья.

13) Возимый комплект инст-

рументов

В комплект снегохода входит набор инстру-
ментов, необходимый для проведения эле-
ментарного технического обслуживания.
Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комп-

л е к т и н с т рум е н т о в п р а в и л ьн о

установлен и надёжно закреплён,

чтобы не допустить его контакт

с компонентами вариатора.

Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

14) Передний и задний бам-

перы

Используйте рукоятку/бампер для подъёма
снегохода вручную.

ОСТОРОЖНО Избегайте получе-

ния травм, при поднимании снего-

хода применяйте правильную тех-

нику подъёма — используйте силу

ног. Не поднимайте заднюю часть

снегохода, если у Вас для этого

недостаточно сил. Для подъёма

снегохода используйте соответст-

вующие технические средства или

обратитесь к кому-нибудь за по-

мощью.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
