Снегоход SKI-DOO REV-XP 2-stroke LC. Руководство - часть 10

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

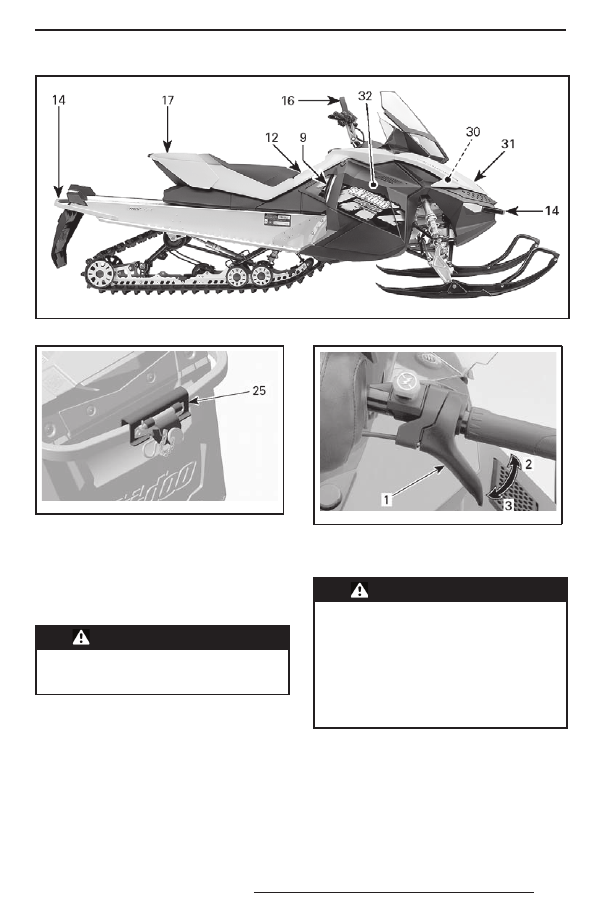

mmo2 009 -003 -007_g

ТИПОВОЙ ВАРИАНТ

mmo2 008 -003 -069_c

ВСЕ ЕВРОПЕЙСКИЕ МОДЕЛИ, КРОМЕ MX Z

1) Руль

Руль предназначен для управления курсом
снегохода. Когда Вы поворачиваете руль
вправо или влево, в ту же сторону повора-
чиваются и лыжи, соответственно, повора-
чивая Вашу машину.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к поте-

ре контроля над снегоходом.

2) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки располагается
на правой стороне руля.
Управление рычагом осуществляется боль-
шим пальцем. Нажатие на рычаг дроссель-
ной заслонки приводит к увеличению обо-
ротов двигателя. При полном отпускании
рычага дроссельной заслонки двигатель
автоматически переходит в режим холосто-
го хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

ПРЕДОСТЕРЕЖЕНИЕ

Пере д пус ком д в иг а т е л я про -

в е р ьт е р а б о т у р ы ч а г а д р о с -

сельной заслонки. Рычаг, отпу-

щенный после нажатия, должен

самостоятельно возвращаться

в исходное положение. Эксплуа-

тация снегохода с неисправным

механизмом привода дросселя

категорически запрещена.

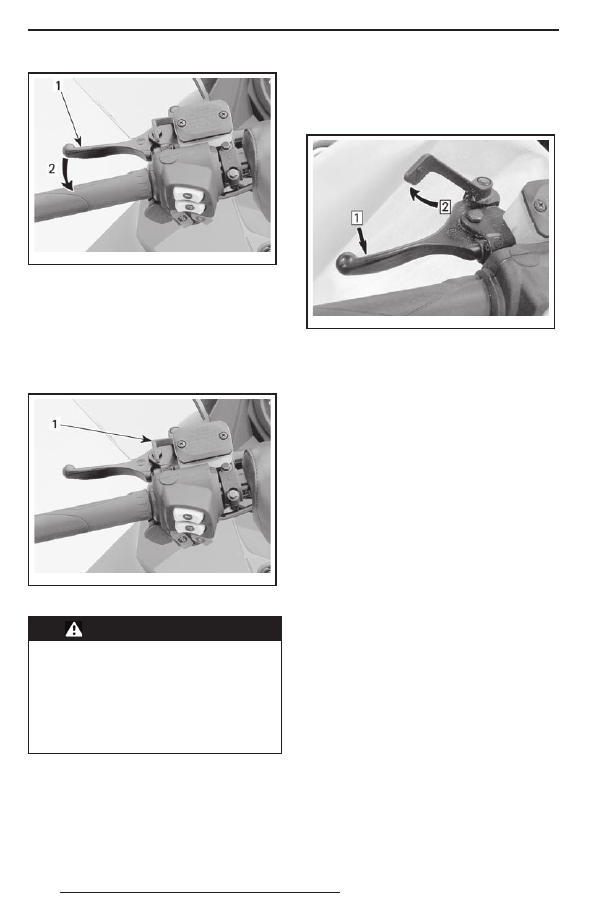

3) Рычаг тормоза

Рычаг тормоза располагается на левой сто-
роне руля.
Нажатие на рычаг включает тормозной
механизм. При отпускании рычаг автома-
тически возвращается в исходное положе-
ние. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен
слева на руле.
Стояночный тормоз обязательно должен
включаться во время стоянки снегохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреждение

тормозной системы, потеря тор-

мозного эффекта и/или возгора-

ние.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его,
как указано ниже, с помощью блокировочно-
го рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1: Нажмите и удерживайте рычаг тор-

моза.

Шаг 2: Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирующий
рычаг автоматически вернётся в исходное
положение Перед началом движения не за-
бывайте полностью отключить стояночный
тормоз.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство) рас-
полагается на левой стороне консоли.
Чтобы обеспечить возможность эксплуатации
снегохода, необходимо надеть колпачок шну-
ра безопасности на контактное устройство.
ПРИМЕЧАНИЕ: Если запрограммирован-
ный ключ DESS (колпачок шнура безопас-
ности) правильно установлен на контактное
устройство, должны прозвучать два коротких
звуковых сигнала. Если Вы слышите другую
комбинацию звуковых сигналов, см. раздел
«СИСТЕМА МОНИТОРИНГА» для определе-
ния кода неисправности DESS.
Снятие колпачка шнура безопасности с вык-
лючателя (контактного устройства) приведёт
к остановке двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-

димо прикрепить шнур безопас-

ности к петле на одежде.

Цифровая кодируемая противо-

угонная система (DESS) Digitally

Encoded Security System)

В колпачке шнура безопасности располага-
ется ключ DESS, который является аналогом
обычного ключа зажигания.
В колпачок шнура безопасности (ключ DESS)
встроена электронная схема с уникальным
цифровым кодом.
Авторизованный дилер запрограммировал
систему DESS вашего снегохода, чтобы она
могла распознавать ключ DESS, располо-
женный в колпачке шнура безопасности, это
обеспечивает возможность эксплуатации ва-
шего снегохода.
При использовании другого шнура безопас-
ности, на распознавание которого не запрог-
раммирована система DESS, двигатель
снегохода запустится, но частота вращения
коленчатого вала не достигнет значения,
дос та точного для включения ведущего шки-
ва вариатора и начала движения снегохода.
Убедитесь, что колпачок шнура очищен
от грязи или снега.

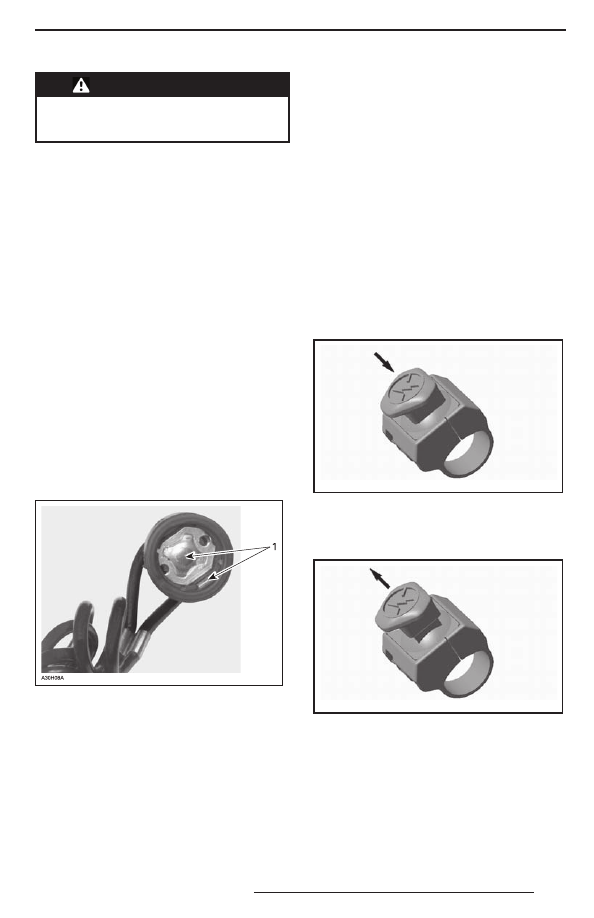

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Цифровая кодируемая противоу-

гонная система (DESS)

Авторизованный дилер Ski-Doo может за-
программировать систему DESS вашего
снегохода для работы с 8-ю различными
ключами DESS.

Мы рекомендуем приобрести дополнитель-
ный шнур безопасности у вашего авторизо-
ванного дилера Ski-Doo. Если Вы владеете
несколькими снегоходами, оборудованны-
ми системой DESS, дилер Ski-Doo может
запрог раммировать их таким образом, чтобы
каждый из них мог работать с ключами DESS
от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен справа
на руле.
Выключатель имеет нажимно-отжимную
конструкцию.
Для аварийной остановки двигателя выбе-
рите положение кнопки OFF (выкл.) (нажата
вниз) и одновременно нажмите тормоз. Для
пуска двигателя кнопку следует перевести
в положение ON (отжата вверх).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска
двигателя, выключатель должен находиться
в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой оста-
новки двигателя. Приобретённые навыки
будут очень полезны, если Вы окажетесь
в экстремальной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Ес ли пово дом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь к авторизован-

ному дилеру Ski-Doo.

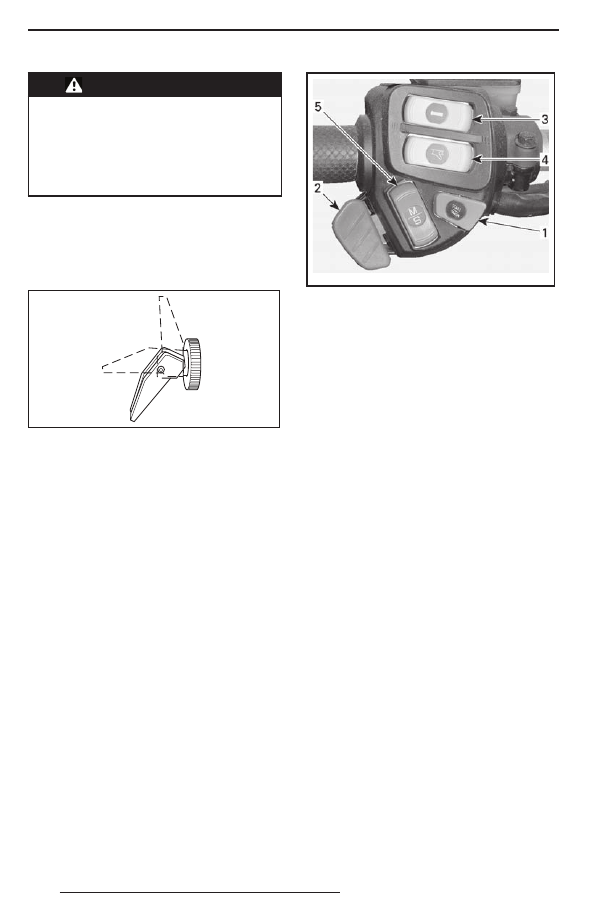

7) Рычаг воздушной заслонки

ТОЛЬКО ДВИГАТЕЛИ 600 И 800R POWER
TEK
Рычаг воздушной заслонки может занимать
одно из трёх фиксированных положений.

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Порядок использования приведён в разделе
«ОСНОВНЫЕ ОПЕРАЦИИ».

8) Многофункциональный

переключатель (кроме

MXZ X-RS™ и Freeride™)

Многофункциональный переключатель рас-
положен слева на руле.

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка запуска двигателя/включения

электронного реверса

2. Переключатель света фары
3. Выключатель электрообогрева рукояток

руля

4. Выключатель электрообогрева рычага

дроссельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/включе-

ния электронного реверса

Нажмите, чтобы запустить двигатель моде-
лей с электрическим стартером. Подробно
процедура пуска описана в главе «ЗАПУСК
ДВИГАТЕЛЯ» раздела «ОСНОВНЫЕ ОПЕ-
РАЦИИ».
При работающем двигателе нажмите дан-
ную кнопку для включения электронного
реверса. См. главу «ВКЛЮЧЕНИЕ ЭЛЕК-
ТРОННОГО РЕВЕРСА (RER)» в разделе
«ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фары нажмите переключатель. Приборы
освещения автоматически включаются при
работающем двигателе.

Выключатель электрообогрева

рукояток руля

МОДЕЛИ С АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
ПРИМЕЧАНИЕ: На моделях с двигателем
E-TEC обогрев рукояток руля функциони-
рует только тогда, когда частота вращения
коленчатого вала превышает 2000 об/мин.
Выберите положение переключателя, ко-
торое позволит обеспечить необходимую
интенсивность обогрева и поддержание
комфортной для ваших рук температуры.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
