106

MAINTENANCE

General Maintenance

Mechanical Brake Lever Travel

WARNING

Improper brake adjustment could result in brake failure and lead

to serious injury or death. See your dealer for brake service.

Frequently inspect the brake

lever reserve (A), which is the

clearance between the lever and

the brake block. To inspect,

firmly depress the brake lever

and measure the distance

between the lever and the brake

block. This distance should be

no more than 3/4″ (1.9 cm). If

brake lever reserve exceeds this

amount, see your dealer for

service.

A

107

MAINTENANCE

General Maintenance

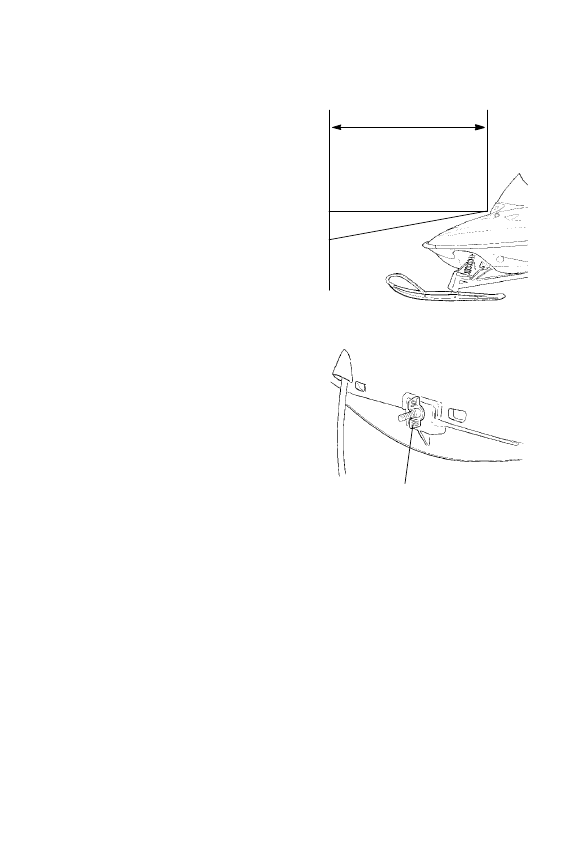

Headlight Adjustment

The headlight may be adjusted for

vertical aim using the following

procedure:
1. Place the snowmobile on a

level surface with the headlight

approximately 25 feet (7.6m)

from a wall.

2. Measure the distance from the

floor to the center of the

headlight and make a mark on

the wall.

3. Start the engine and turn the

headlight switch to high beam.

4. Observe the headlight aim.

The most intense part of the

headlight beam should be

aimed 2″ (5.1 cm) below the

mark placed on the wall in

step 2.

NOTE: Rider weight must be

included on the seat.

5. Turn the adjustment nut (A),

located inside the hood, just

below the headlamp opening.

Turn the knob in or out as

needed for proper aim.

25’ (7.6 m)

Lamp Center

Height

2″ (5.1 cm)

A

108

MAINTENANCE

General Maintenance

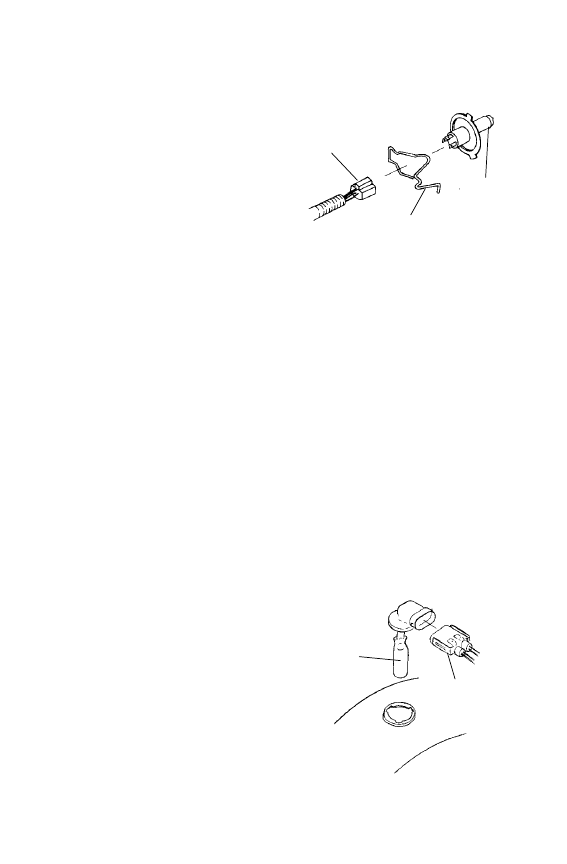

Removing Halogen Bulbs - High/Low Beam

1. Pinch the ends of the spring (1)

together and lift until it releases

from the spring retainer.

NOTE: Do not touch a halogen

bulb with bare fingers. Oil

from skin leaves a

residue, causing a hot

spot that will shorten the

life of the lamp.

2. Lift spring carefully around wire harness (2) and flip to outside of

housing.

3. With the wire harness attached to the bulb (3), withdraw bulb from

housing.

4. Grasp bulb by metal base and carefully separate bulb from

harness.

Installing the Bulb

1. Hold bulb by metal base and install into wire harness.
2. Insert bulb into housing.
3. Carefully flip spring back into housing placing it around wire

harness.

4. Squeeze spring together until it is over the spring retainer and

release.

5. Verify headlight aim.

Removing Halogen Bulbs - High Beam

1. Remove the wire harness (4).
2. Gasp the bulb (5) firmly and

twist it 1/2 turn

counterclockwise.

3. Remove the bulb from housing

and replace with new bulb.

4. Place the bulb and housing back

inside the hole and turn the

housing 1/2 turn clockwise to

lock into place.

5. Reinstall the wire harness to the

housing.

2

1

3

4

5

109

MAINTENANCE

General Maintenance

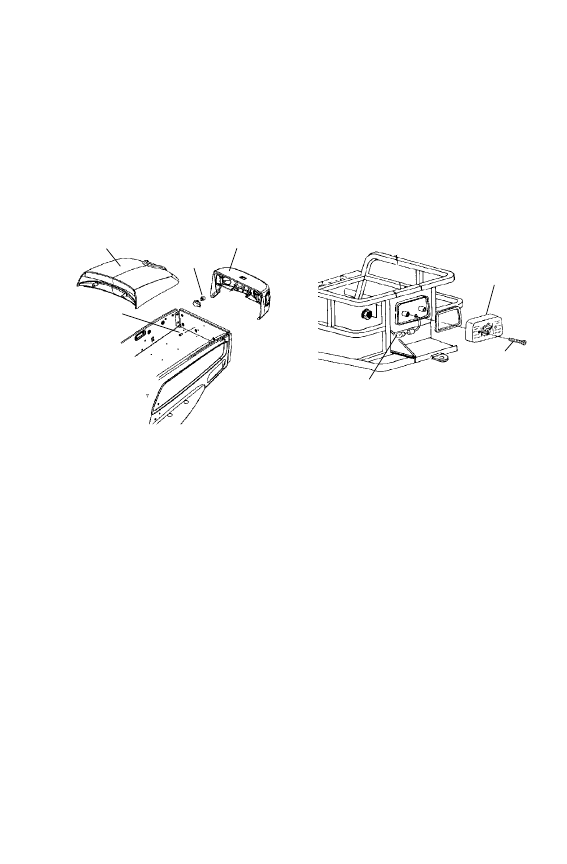

Taillight Replacement

1. Remove the rear storage cover (A) if equipped.
2. Depending on your model, remove the screws (B) securing either

the taillight housing (C) or the lens cover (D).

3. Remove and replace the bulb (E).
4. Reassemble all components.

B

A

C

D

B

E

E
