Snowmobile Polaris PRO X (2003 year). Manual - part 70

ELECTRICAL

8.2

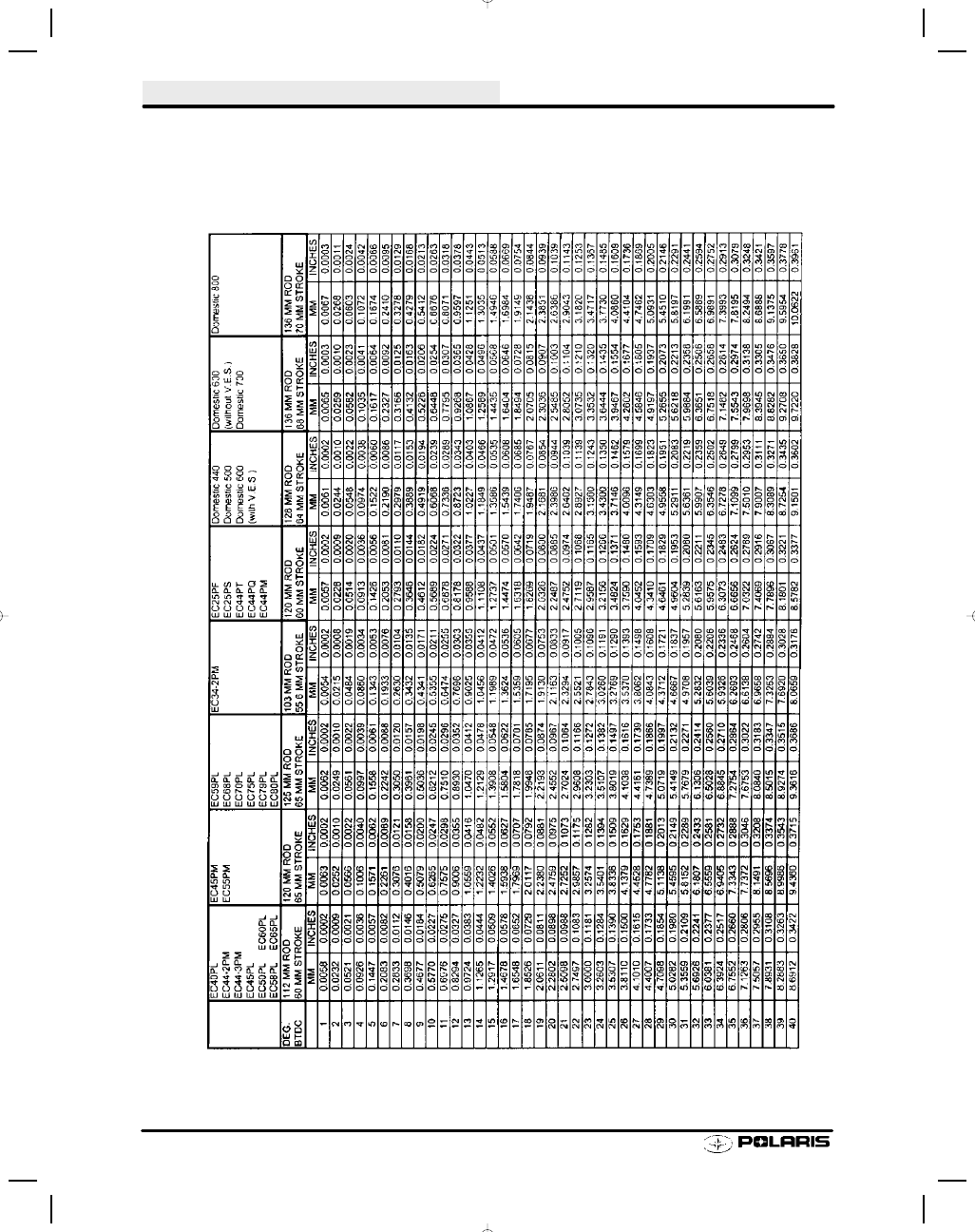

Conversion Chart - Degrees to Piston Position - B.T.D.C.

If the ignition timing specification is listed in degrees only, convert to either inches or mm BTDC and use a dial
indicator to verify timing marks. NOTE: Due to differing rod lengths and engine strokes, consult the engine model
list for correct engine.

ELECTRICAL

8.3

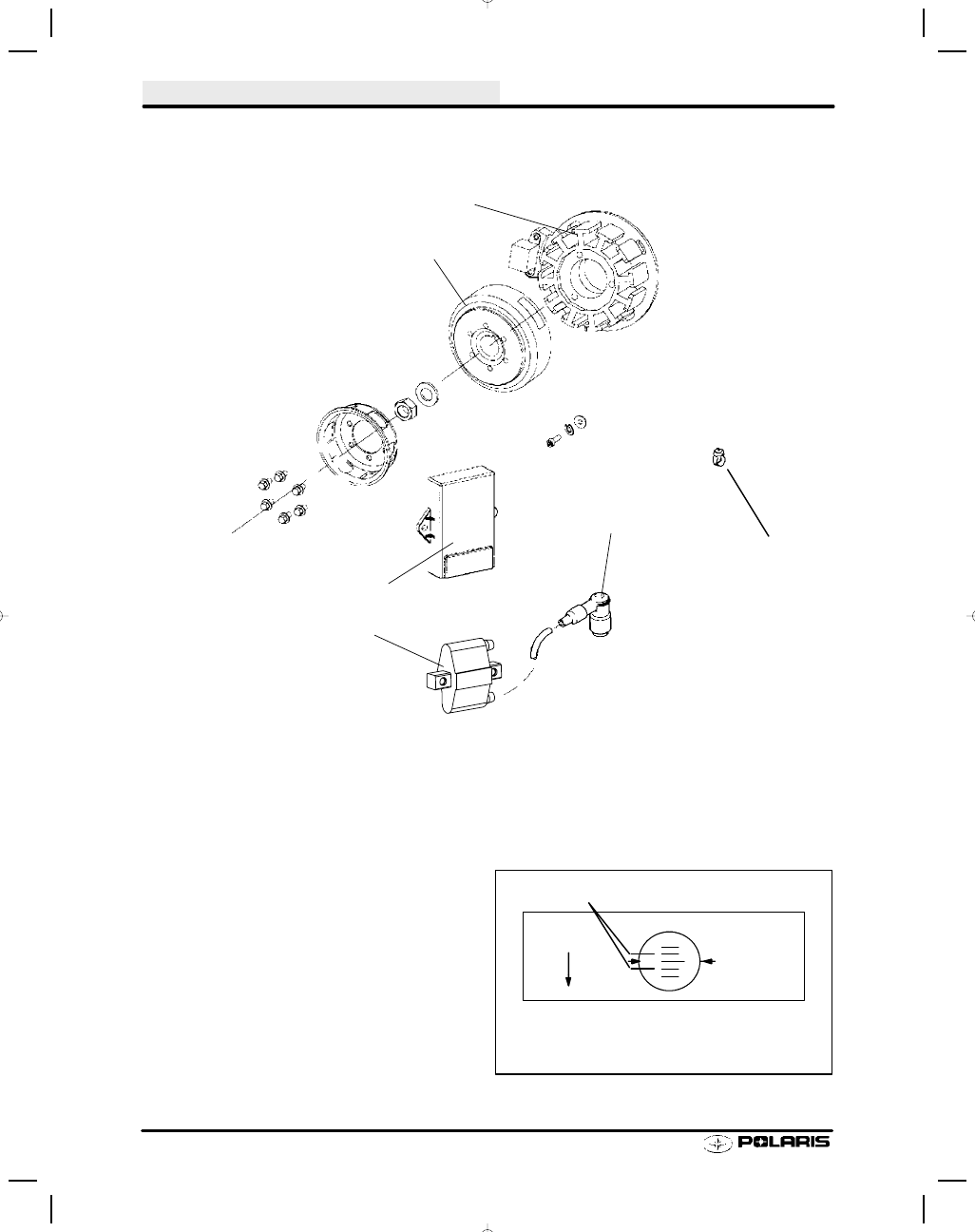

Twin Cylinder Fan CDI Ignition - Exploded View - Timing

440 Pro X Fan

Stator

RFI Caps

Ignition Coil

CDI System

240 Watt System

NOTE: Always verify timing of engine at room temperature only (68

q F / 20q C, no engine warm up) and at the

proper RPM.

Blower Housing
Stationary
Lines

Flywheel
Mark

NOTE: Acceptable variance
is usually one line on either
side of the dial indicated
blower housing stationary
line.

ELECTRICAL

8.4

Exploded View - Timing

440/600 Pro X

Flywheel

Stator

CDI

RFI Cap

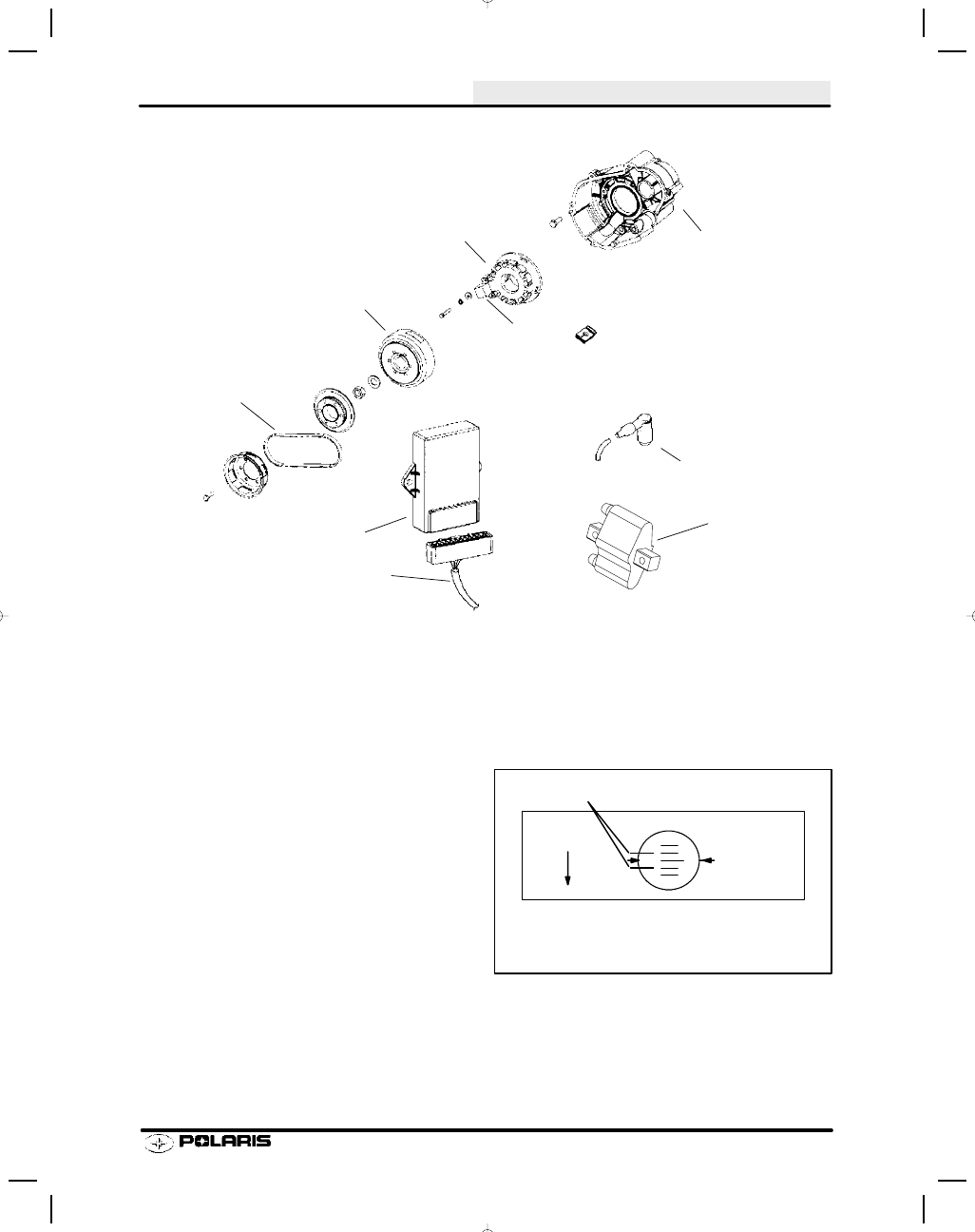

280 Watt System

Ignition Coil

Dragon Switch
on
440 Pro X only

NOTE: Always verify timing of engine at room temperature only (68

q F / 20q C, no engine warm up) and at the

proper RPM.

Flywheel
Rotation

Acceptable Variance

Flywheel Lines

Stationary
Pointers

NOTE: Acceptable variance is usually
one line on either side of the dial indicated
timing mark.

ELECTRICAL

8.5

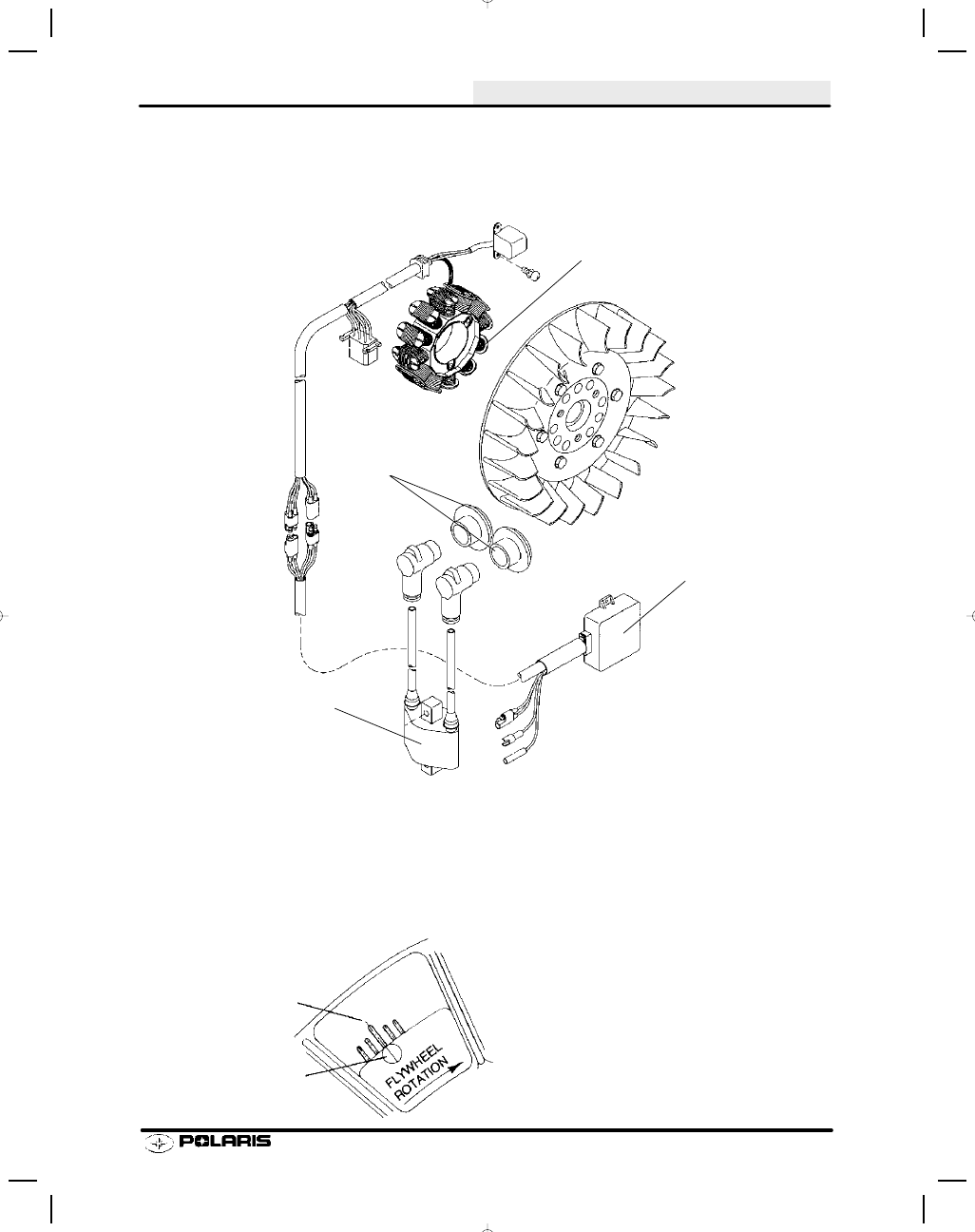

700 / 800 Pro X

280 Watt Charging System

CDI Control Unit

RFI Cap

Flywheel Housing

Wiring Harness

Stator Plate

Exciter

Lighting Coil

Flywheel

Water / Oil Pump

Drive Belt

NOTE: Always verify timing of engine at room temperature only (68

q F/20q C).

Flywheel
Rotation

Acceptable Variance

Flywheel Lines

Stationary
Pointers

NOTE: Acceptable variance is usually
one line on either side of the dial indicated
timing mark.
