Snowmobile Polaris High Performance (2001 year). Manual - part 64

CHASSIS/BRAKES/FINAL DRIVE

5.32

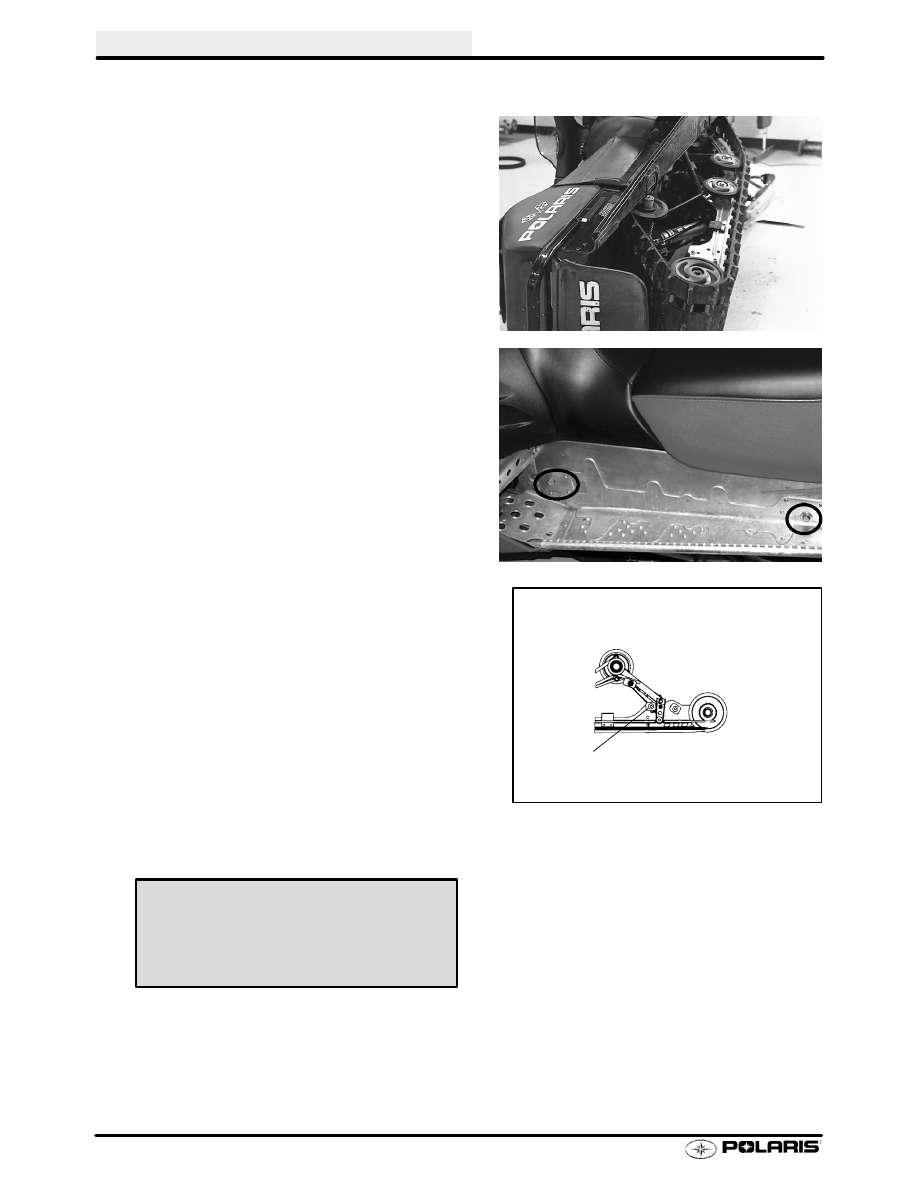

Track Installation

1.

Tip machine back onto left side. Insert suspension,
rear first, into the track.

2.

Move the suspension back and forth until front
torque arm mounting bolts can be started. Tighten
finger tight.

3.

Rotate the suspension until the rear mount bolts can
be installed in the same manner as the front.

NOTE: For ease of installation, turn the front rear scis-
sor stops (FRSS) to low position. This allows the rear
torque arm to move forward more to line up holes.

4.

Torque suspension mounting bolts to specification.

5.

Return front rear scissor stops (FRSS) to original
position.

6.

Install suspension springs.

7.

Align track (outlined in suspension section) and
tighten adjuster and rear shaft bolts to specification.

FRSS (Front Rear Scissor Stop)
XTRA-10 Shown

3/8

〉

Suspension Bolt Torque -

35-40 ft. lbs (48.3-55.2 Nm)

7/16

〉

Suspension Bolt Torque -

45-50 ft. lbs. (62-69 Nm)

CHASSIS/BRAKES/FINAL DRIVE

5.33

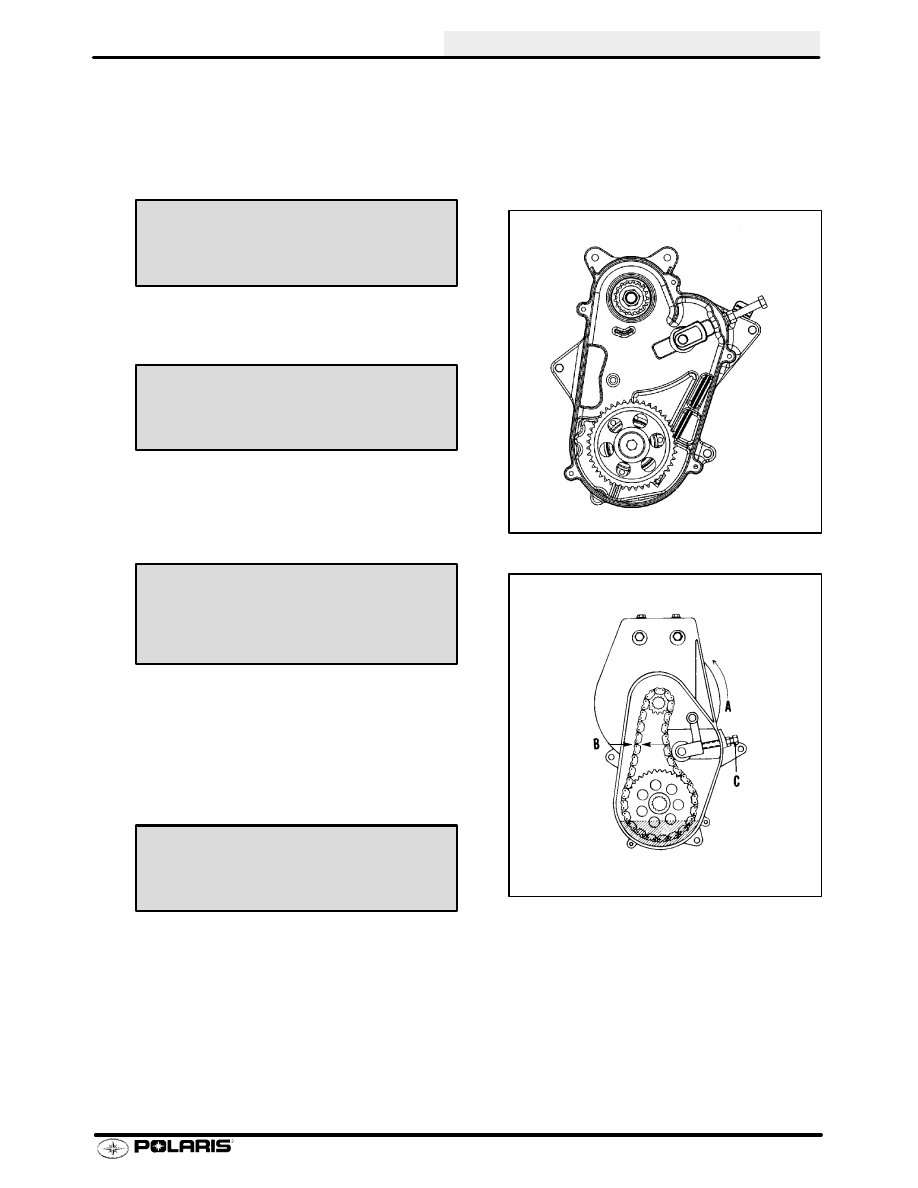

Final Assembly

1.

Check speedometer cable routing.

2.

Grease angle drive and bearing with Polaris grease.

3.

Torque bottom chaincase sprocket bolt to
specification.

4.

Torque jackshaft nut to specification. On models
with castle nut, if cotter pin does not align, tighten
nut until it does. Apply brake to hold jackshaft
while torquing.

5.

To obtain correct chain tension, place a slight
reverse tension on the chain as indicated in the
illustration at right (A).

6.

There should be approximately 1/4-3/8

〉

(.6-.95

cm) total deflection on the chain at point (B).
Loosen adjuster bolt locknut and turn adjuster
bolt (C) until correct chain deflection is obtained.

Polaris Premium All Season Grease

PN 2871423

2001 XCF/Edge Pro X Chaincase

Bottom Chaincase Sprocket Bolt
Torque -

19 ft. lbs. (26.2 Nm)

Jackshaft Castle Nut Torque -
50 ft. lbs. (69 Nm)

Chain Deflection -
1/4-3/8

〉

(.6 - .95 cm)

CHASSIS/BRAKES/FINAL DRIVE

5.34

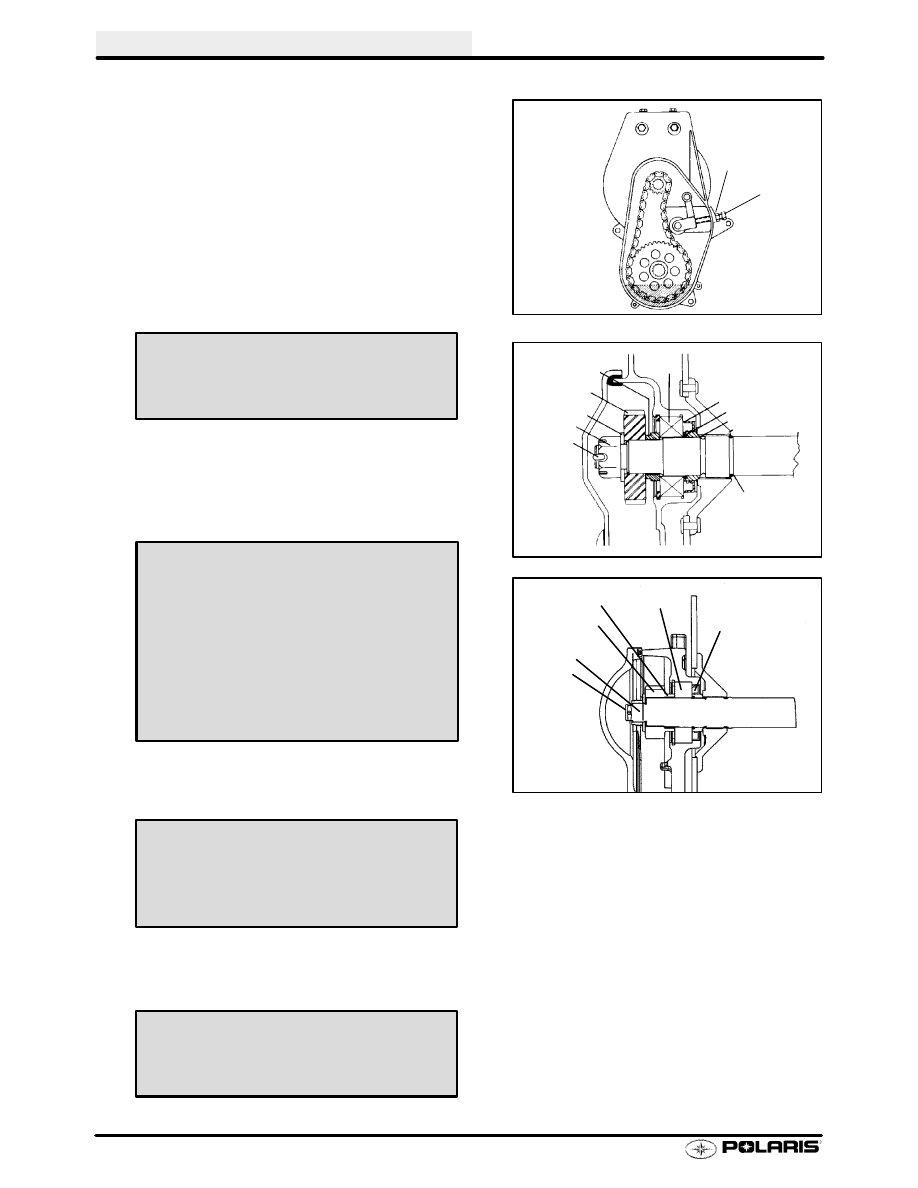

Final Assembly, Cont.

7.

Tighten adjuster bolt locknut (A) securely while
holding the adjuster bolt (B).

8.

Install chaincase cover gasket in chaincase with
gap at the top. Install chaincase cover and torque
cover bolts to specification.

9.

Add 7 oz. (9 oz. on models equipped with
reverse)

of

Polaris

chaincase

oil

to

the

chaincase. Verify proper level with dipstick.

10. Torque

jackshaft

bearing

set

screws

to

specification (if so equipped).

11. Lubricate bearings with Polaris Premium All

Season grease.

A

B

Spacer

Spring
Washer

Nut

Cotter Pin

Bearing

Seal

O-Ring

Seal Sleeve

Brake Hub

Snap Ring

Sprocket

Ill. 2

Chaincase Cover Bolt Torque -

8 - 10 ft. lbs. (11 - 14 Nm)

Nut

Cotter Pin

Bearing

Seal

Sprocket

Ill. 3

Retaining ring

2001 XCF/Pro X

2000 XCF/XC SP

Polaris Chaincase Lube:
PN 2871280 (Quart)
PN 2870464 (Gallon)
PN 2872281 (2.5 Gallon)

2001 Models 80W synthtetic.
PN 2872951(12 oz)
PN 2872952(2.5 gal)
PN 2873105(1 qt)
PN 2873106(1 gal)

Driveshaft and Jackshaft Bearing
Set Screw Torque -

80 in. lbs. (9 Nm)

Polaris Premium All Season Grease

PN 2871423

CHASSIS/BRAKES/FINAL DRIVE

5.35

Final Assembly, Cont.

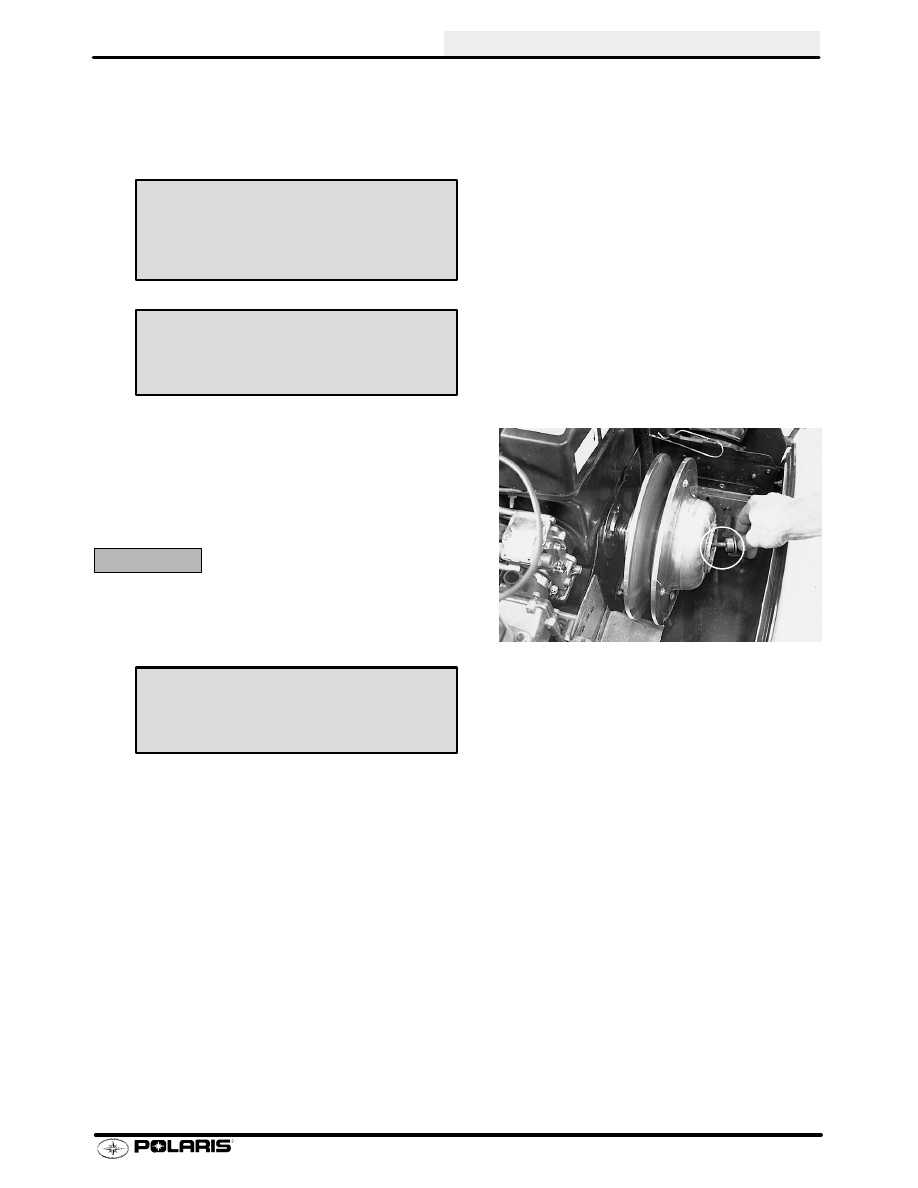

12. Reinstall clutch offset washers on jackshaft and

install driven clutch. Using the clutch alignment
tool adjust driven clutch to achieve proper offset.

13. With proper offset achieved, the driven clutch must

float on the jackshaft. This is done by adding or
subtracting spacer washers (PN 7555734) to the
clutch retaining bolt. When properly adjusted, the
driven clutch will have .020 - .100

〉

(.5 - 2.5 mm)

float.

CAUTION:

Incorrect float can cause jackshaft bearings to be side
loaded, resulting in premature bearing failure.

14. Torque driven clutch retaining bolt to specification.

Clutch Alignment Tool

P85 - PN 2870426

P85 Offset: 5/8

〉

Driven Clutch Retaining Bolt Torque -

12 ft. lbs. (16.6 Nm)
