Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 12

D3

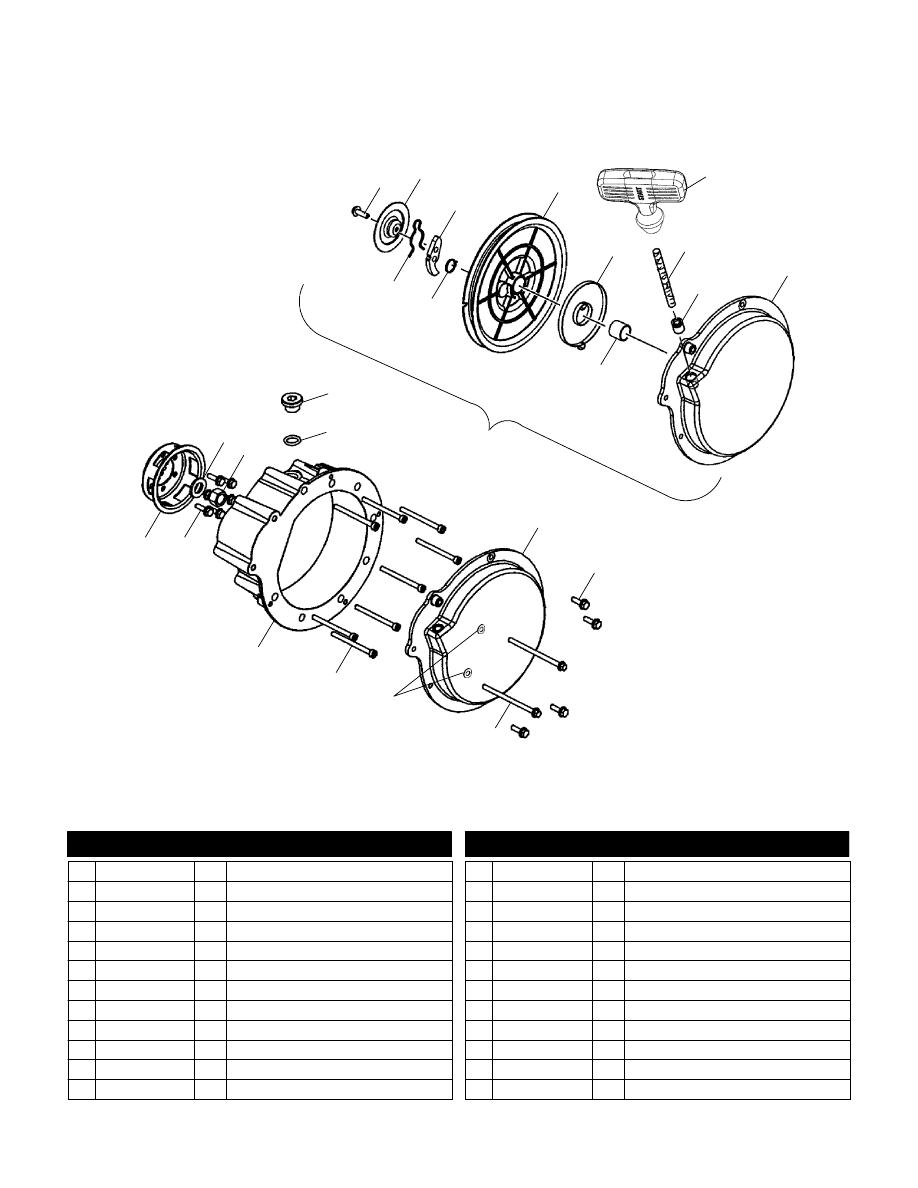

RECOIL ASM.

FRONTIER TOURING S04NT7DS

1

2

3

4

5

7

8

9

10

11

12

13

13

14

15

19

20

21

22

24

23

17

6

18

16

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517984

1 Screw

2 3084744

1 Plate, Friction

3 3083378

1 Ratchet

4 5434358

1 Reel, Recoil

5 3083185

1 Spring, Power

6 5412250

1 Handle, Recoil

7 3021311

1 Rope, Starter Recoil Housing

8 3040171

1 Bushing, Rope Slide, Recoil

9 5631221

1 Housing, Recoil, Upper

10 3084750

1 Bushing

11 3083463

1 Spring, Return

12 3083379

1 Spring, Friction

13 1202271

1 Asm., Recoil Housing

14 7516822

4 Screw

15 7517306

2 Screw

16 7555998

2 Washer, Flat

17 7517807

8 Screw

18 1202379

1 Asm., Housing Recoil, Lower

19 7516822

6 Screw

20 3040161

1 Pulley, Starting Recoil

21 7555907

1 Washer

22 7546909

1 Nut, Hex

23 5411564

1 O-Ring

24 5433820

1 Plug, Hole, Timing, Nylon

9/02

D4

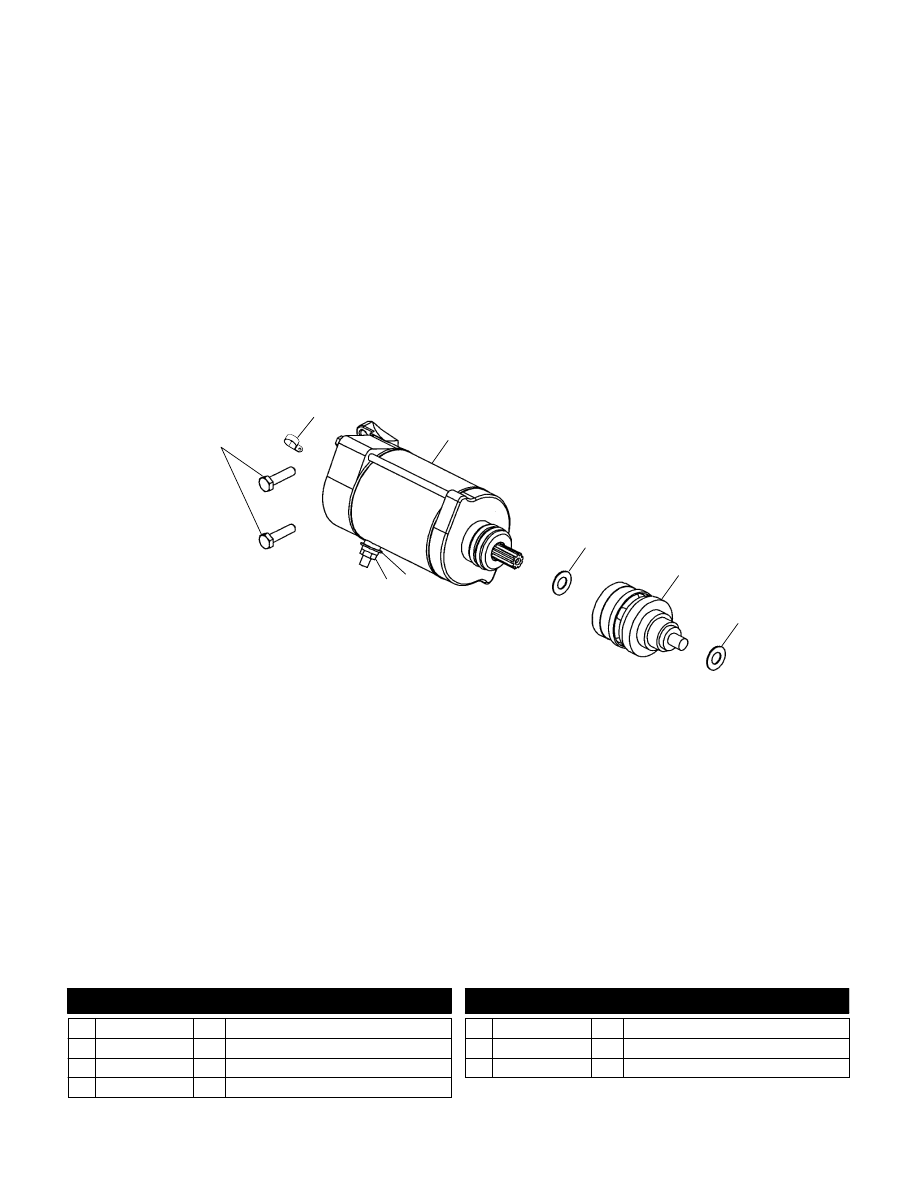

STARTING MOTOR

FRONTIER TOURING S04NT7DS

1

5

4

3

6

7

2

4

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7516823

2 Screw

2 7080683

1 Clamp, Hose

3 4010417

1 Starter

4 7555908

2 Washer, Thrust

5 4010418

1 Asm., Bendix

6 7552616

1 Washer, Lock

7 7546705

1 Nut

9/02

D5

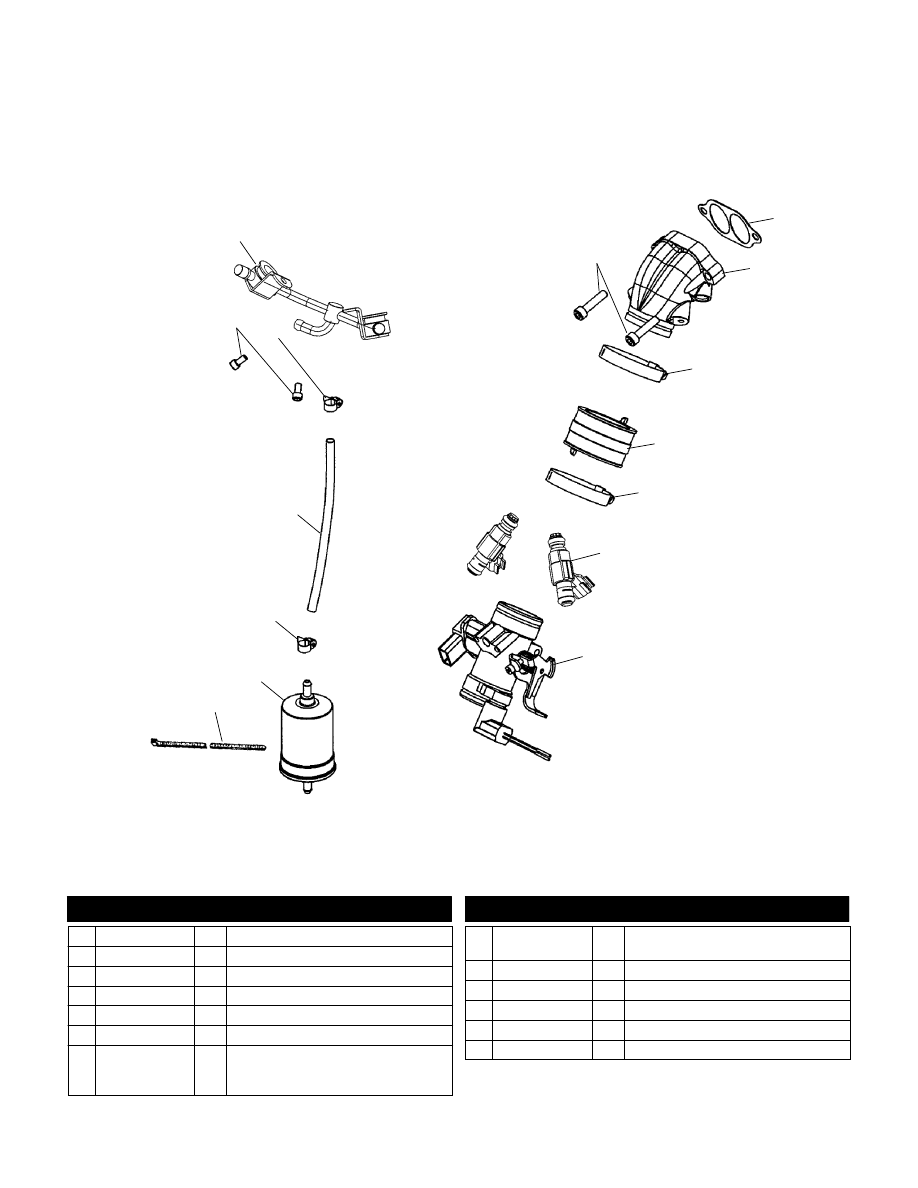

FUEL SYSTEM

FRONTIER TOURING S04NT7DS

12

11

13

9

10

8

1

2

3

4

7

5

3

9

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 2520280

1 Rail, Fuel

2 7517405

2 Screw

3 7080417

2 Clamp, Hose

4 8450044-153

AR Line, Fuel

5 2520223

1 Filter, Fuel

6 7080817

1 Cable Tie

7 1253496

2410351

4010561

1

1

1

Asm., Throttle Body

Sensor, Throttle Position

Heater, Wax

8 1202576

1500198

2

4

Asm., Fuel Injector

O-Ring

9 7081029

2 Clamp

10 5412103

1 Adapter, Throttle Body

11 5631365

1 Manifold, Intake

12 5812217

1 Gasket, Intake

13 7517966

2 Screw

9/02

D6

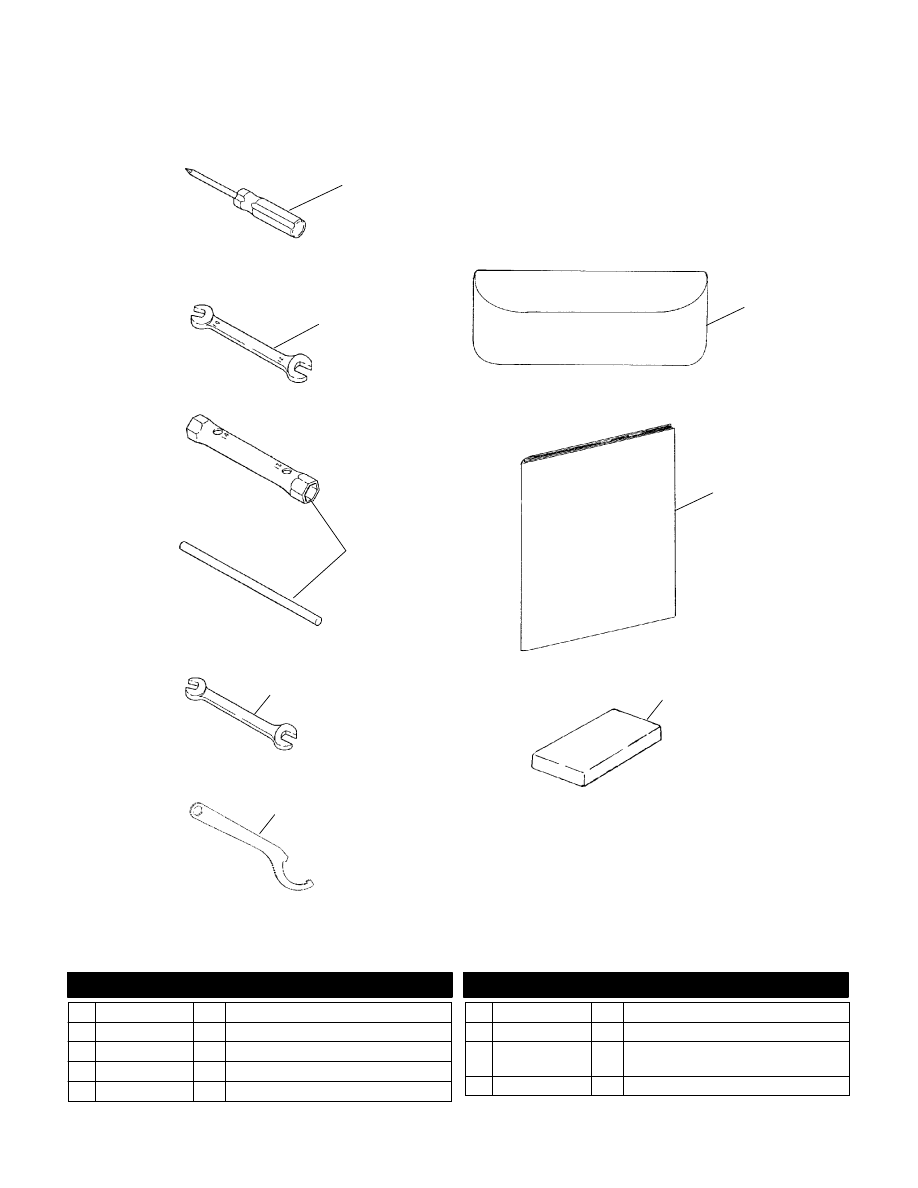

TOOL KIT

FRONTIER TOURING S04NT7DS

1

2

3

7

8

6

4

5

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2870463

1 Kit, Tool (Incl. 1-3)

1 --------------

1 Screw Driver

2 --------------

1 Wrench, 10-12 Spanner

3 --------------

1 Wrench, Box Special

4 5910082

1 Wrench, Box End, 9/16 Inch x 5/8 Inch

5 5245033

1 Wrench, Adjuster

6 9918079

1 Video, Suspension Set-Up

7 9918289

1 Manual, Owner’s, ’04 Frontier Touring/

Classic

8 2690127

1 Roll, Tool

4/03
