Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 10

C9

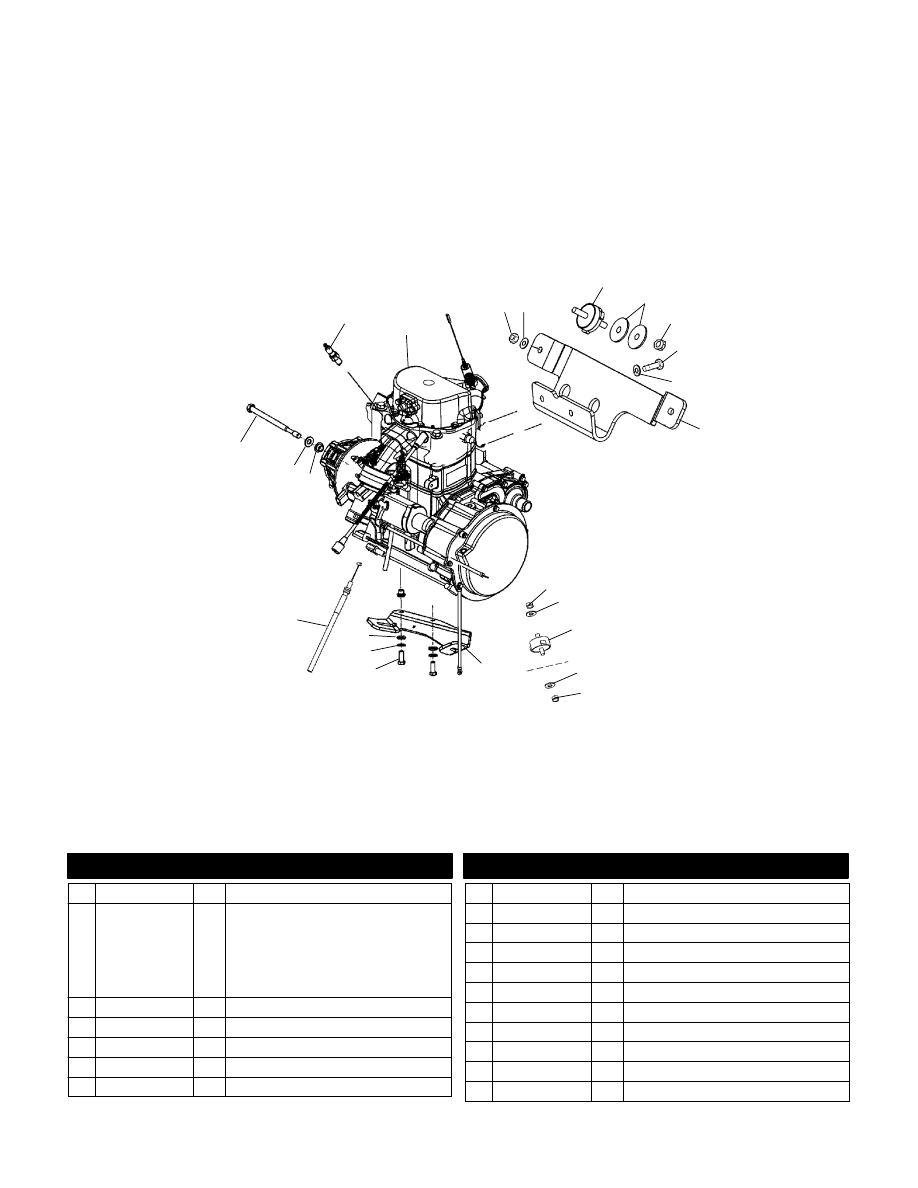

ENGINE MOUNTING

FRONTIER TOURING S04NT7DS

15

2

13

8

14

16

17

18

9

5

10

4

1

12

6

3

9

8

11

11

4

4

7

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3070195

2 Plug, Spark, Champion, RC7YC

2 2202131

1 Kit, Short Block NOTE: The Short

Block assembly contains a crankcase

assembly, cylinder and cylinder head

assembly, and a piston and crankshaft

assembly. Prior authorization is re-

quired for warranty consideration.

3 7542402

2 Nut, FLEXLOC

4 7555893

4 Washer, Flat

5 3021428

2 Mount, Engine

6 7555915

2 Washer, Flat

7 7547180

2 Nut, Flanged, Nylon

8 7512490

4 Screw

9 7552603

4 Washer, Spring Lock

10 5247220

1 Bracket, Engine Mount, Front

11 7547008

2 Nut, FLEXLOC

12 3021346

2 Mount, Engine

13 5245483

1 Strap, Engine Mount, Rear

14 7555832

2 Washer

15 7081032

1 Cable, Throttle

16 5131872

1 Washer, Clutch Retainer

17 7556003

1 Washer, Bevel

18 7517501

1 Screw

10/02

C10

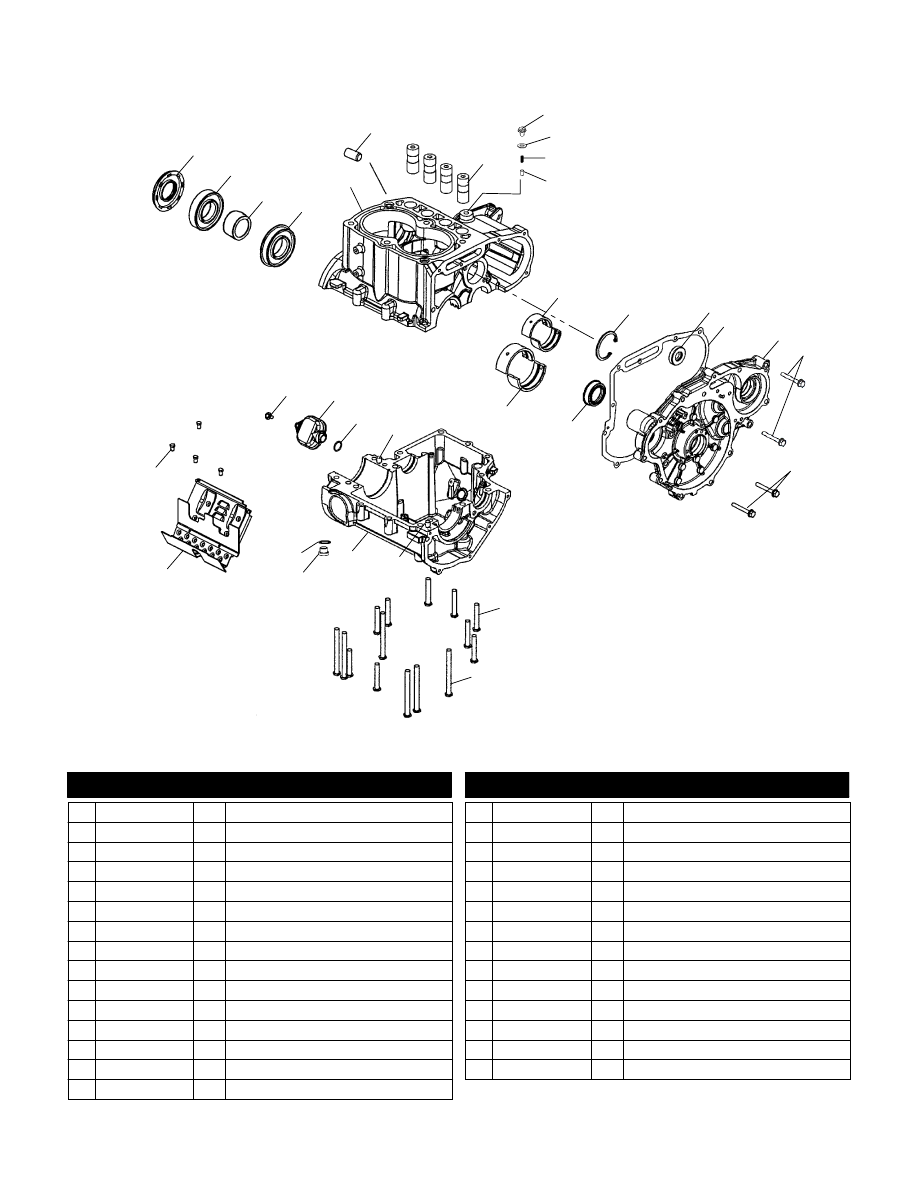

CRANKCASE

FRONTIER TOURING S04NT7DS

4

16

17

2

26

27

1

29

5

20

3

25

21

14

24

23

18

19

28

5

12

17

6

13

22

22

7

15

11

10

9

8

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5412114

1 Seal, Flange

2 3514310

1 Bearing, Ball

3 7556258

1 Bushing

4 3514318

1 Bearing, Ball

5 2202133

1 Kit, Crankcase (Incl. 13,23-29)

6 2540115

1 Nipple, Oil Filter

7 5131415

4 Lifter, Valve

8 7516824

1 Screw

9 7556003

1 Washer, Bevel

10 7041563

1 Spring, Pressure Relief

11 7661127

1 Pin, Dowel

12 5132753

4 Bearing, Journal Balance Shaft

13 7710512

1 Ring, Retaining

14 5411184

1 Seal, Oil

15 5812364

1 Gasket, Cover

16 1202384

1 Asm., Cover, Engine, Magneto

17 7517950

4 Screw

18 5412048

1 Seal, Flanged

19 3585704

2 Bearing, Main Journal

20 7517793

9 Screw

21 7517792

6 Screw

22 7663001

2 Pin, Dowel

23 7052306

1 Plug, Socket

24 5812232

1 Washer, Copper

25 1202113

1 Baffle, Oil

26 7518045

5 Screw

27 7516603

1 Screw

28 1201970

1 Asm., Oil Pickup

29 5812016

2 Seal, O-Ring

4/03

C11

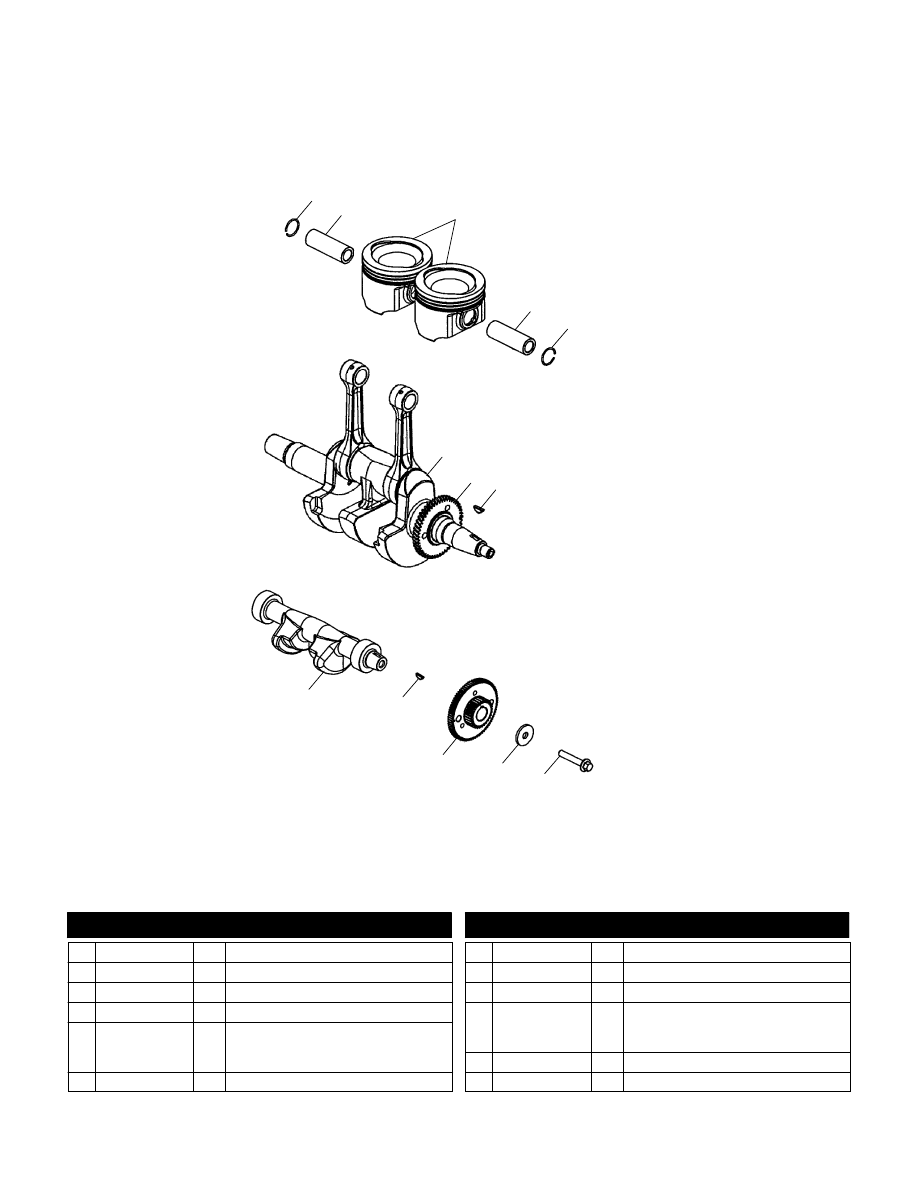

CRANKSHAFT and PISTON

FRONTIER TOURING S04NT7DS

6

10

4

8

9

7

2

11

1

3

2

1

5

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

2202445

2 Kit, Piston (Incl. 1,2,3)

1 3021264

4 Circlip, Piston

2 3021263

2 Pin, Piston

3 2202136

1 Kit, Piston Rings

4 2202132

1 Kit, Crankshaft

(Incl. 5)(See Crankcase Pg. C10, Ref.

2,3,4,19)

5 5133220

1 Gear, Crankshaft

6 7721117

1 Key, Woodruff

7 7517865

1 Screw

8 7555982

1 Washer, Retaining

9 --------------

1 Kit, Gear Set

(Incl. 5,9)(See Intake & Exhaust Pg.

C13, Ref. 6)

10 7721131

1 Key, Woodruff

11 5132485

1 Shaft, Balance

7/02

C12

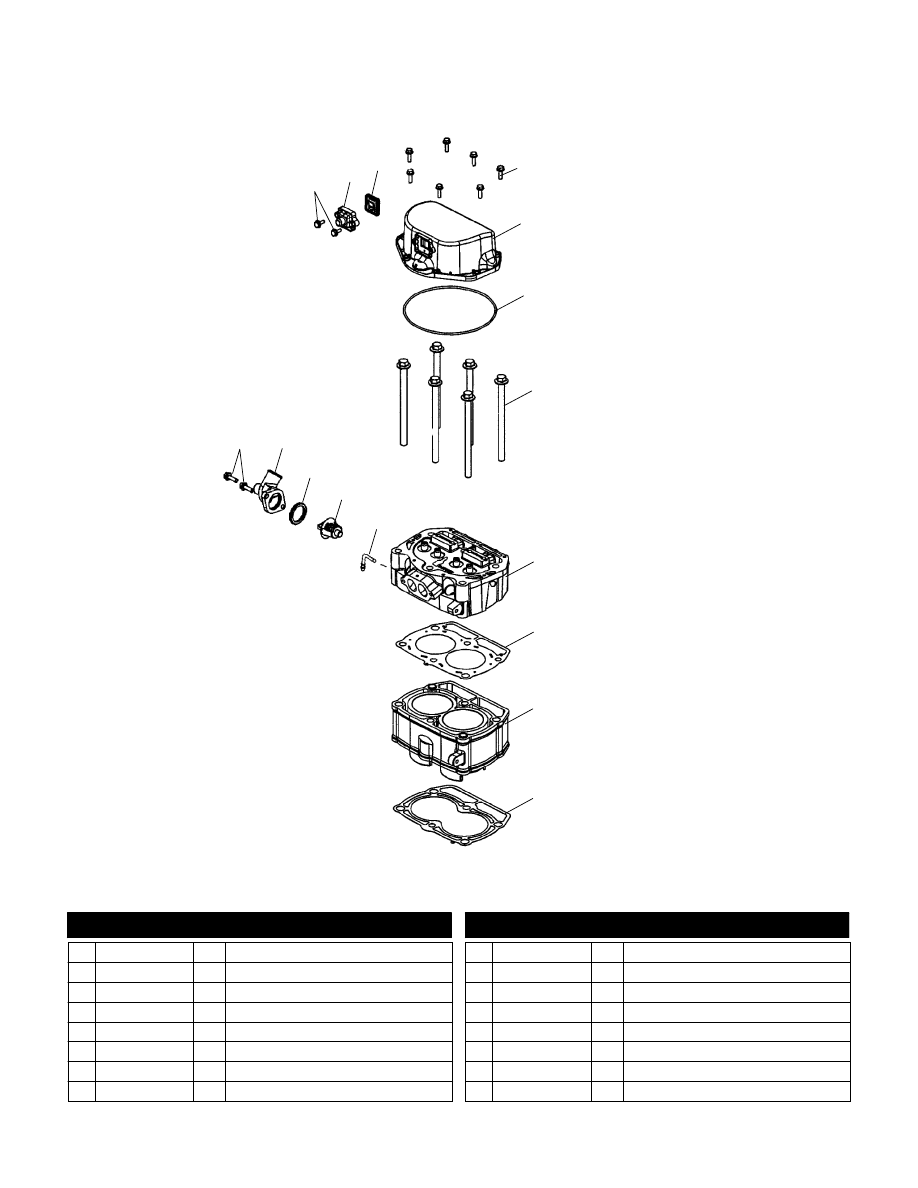

CYLINDER and CYLINDER HEAD

FRONTIER TOURING S04NT7DS

2

15

13

9

4

7

3

6

1

8

11

5

10

12

14

16

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517277

2 Screw

2 5432533

1 Cover, Crankcase Breather

3 3021413

1 Breather, Valve

4 7516822

7 Screw

5 1201973

1 Asm., Rocker Cover

6 5411862

1 Seal, O-Ring

7 7518240

6 Screw

8 1202706

1 Asm., Cylinder Head

9 5812193

1 Gasket, Cylinder Head

10 1202503

1 Asm., Cylinder

11 5811455

1 Gasket, Cylinder Base

12 7516822

2 Screw

13 5631390

1 Cover, Thermostat w/o Bypass

14 5411521

1 O-Ring

15 7052224

1 Thermostat

16 7052156

1 Fitting, 90 Degree

4/03
