C5

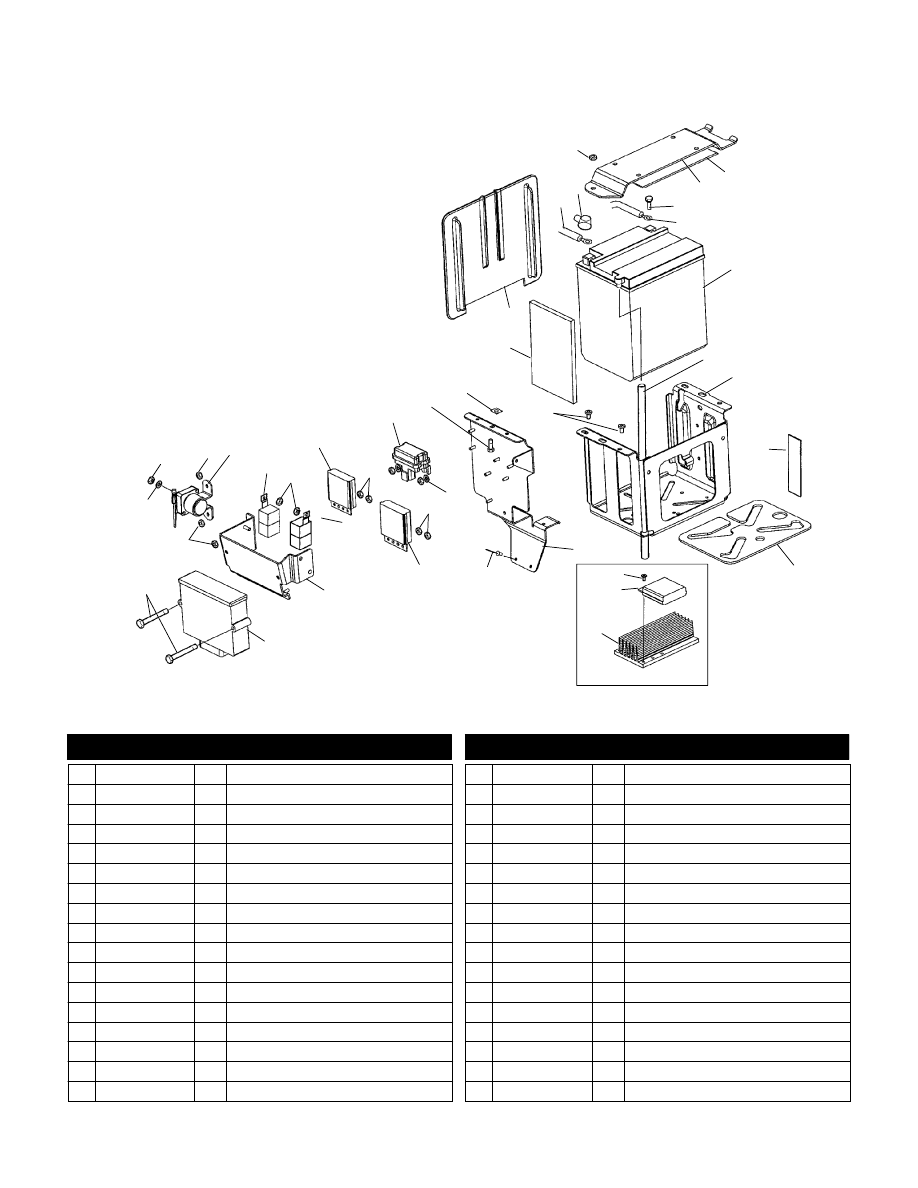

BATTERY BOX/ELECTRICAL

FRONTIER TOURING S04NT7DS

34

18

14

21

22

29

32

7

8

5

9

11

16

10

2

17

30

20

28

27

26

1

23

25

24

13

2

33

2

6

6

2

2

31

On Bulkhead

19

4

12

15

3

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7518273

4 Screw

2 7541925

12 Nut, Nylok

3 7552616

2 Washer, Lock

4 7546701

2 Nut, RH

5 2410437

1 Asm., Starter Solenoid

6 4010725

2 Relay

7 4010722

1 Switch, Alternator Control

8 4010637

1 Switch, Roll Over, 4 Stroke

9 7512193

1 Bolt, Carriage

10 7670021

1 Nut, Speed

11 7512084

2 Screw

12 5812419

1 Foam, Battery Box Spacer

13 5434659

1 Retainer, Battery

14 4010091

1 Cable, Battery/Solenoid

15 5410346

1 Cable, Insulator

16 7542153

1 Nut, Flanged, Nylok

17 5810290

1 Pad, Battery

18 5245525

1 Cover, Battery Box

19 2202099

1 Kit, Battery Bolt

20 4010057

1 Cable, Starter

21 4010630

1 Battery, Top Mount, 30 AMP

22 5432077

1 Tube, Battery Vent

23 1013932-067

1 Box, Battery

24 5811651

4 Pad, Battery, Side

25 5811623

1 Pad, Battery

26 5133411

1 Sink, Heat

27 4010538

1 Rectifier, Regulator

28 7512018

2 Screw

29 1014133

1 Asm., Bracket, Battery Box w/Studs

30 7621432

2 Rivet

31 7555746

2 Washer

32 4010823

1 Module, Load Shed, LR63

33 1014134

1 Asm., Bracket, ECU w/Studs

34 4010888

1 ECU 780 Snow

5/03

C6

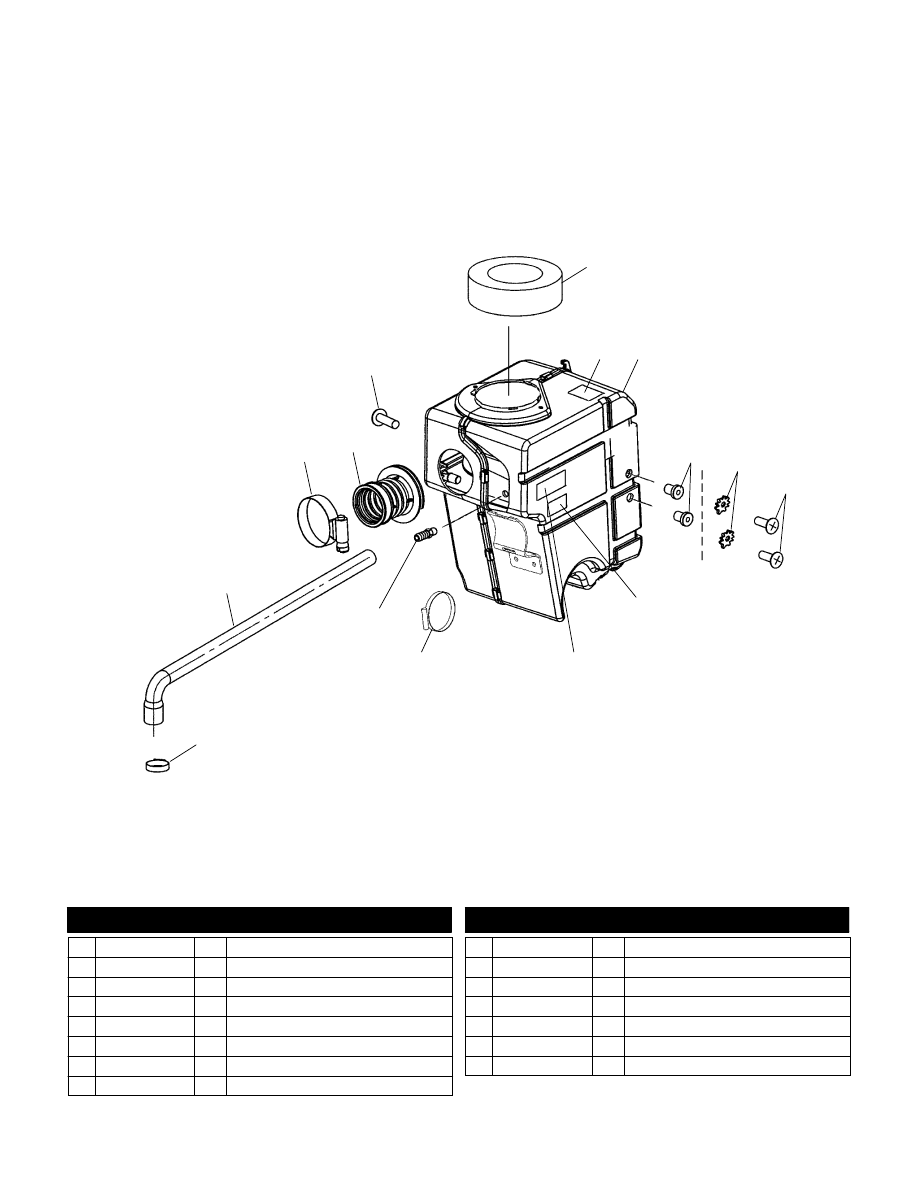

AIR BOX

FRONTIER TOURING S04NT7DS

1

2

4

5

6

12

8

9

10

11

14

3

15

7

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5412190

1 Hose, Breather

2 7080656

1 Clamp, Narrow Band

3 5411964

1 Boot, Carb Adapter, 4 Stroke

4 7512095

1 Screw

5 5811882

1 Foam, Airbox, Chimney

6 7075351

1 Decal, Caution, Air Box

7 1253503

1 Asm., Air Box

8 7541923

2 Nut, Well

9 7552604

2 Washer, External Tooth

10 7512279

2 Screw

11 7073426

1 Decal, Greasing

12 7073820

1 Decal, Adjustable Driven Clutch

13 7080451

1 Clamp, Hose

14 7052163

1 Fitting

15 7080694

1 Clamp, Spring Hose

9/02

C7

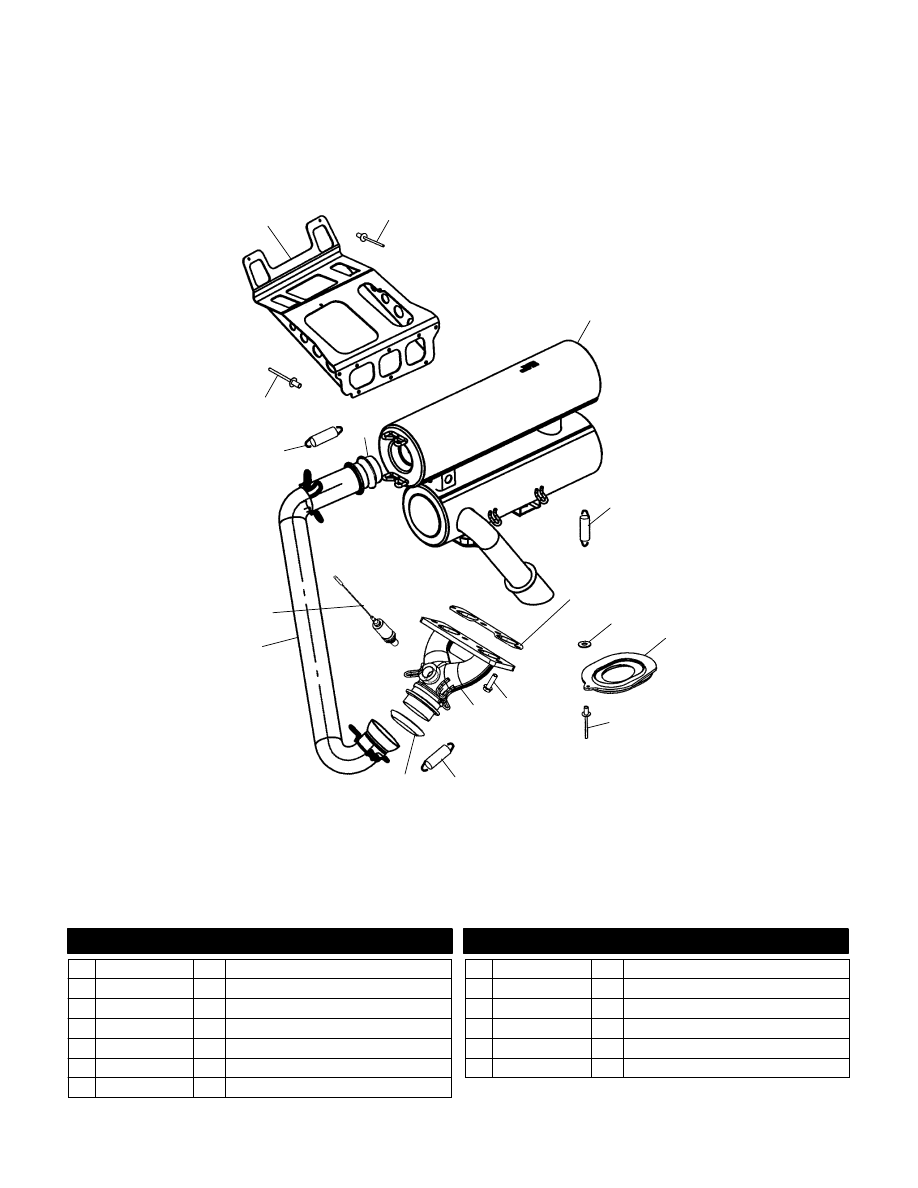

EXHAUST SYSTEM

FRONTIER TOURING S04NT7DS

1

2

2

3

4

4

4

6

7

8

5

10

12

13

11

11

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1261194-029

1 Bracket, Chassis/Resonator

2 7661169

9 Rivet

3 1261277-029

1 Resonator

4 7041687

11 Spring, Exhaust

5 5811511

1 Gasket, Exhaust

6 7555904

1 Washer

7 5412145

1 Boot, Outlet, Exhaust

8 7621467

1 Rivet

9 7518234

4 Screw

10 1261268

1 Manifold

11 3610047

2 Seal, Exhaust, Socket

12 1261269

1 Pipe, Head

13 4010430

1 Sensor, Oxygen

5/03

C8

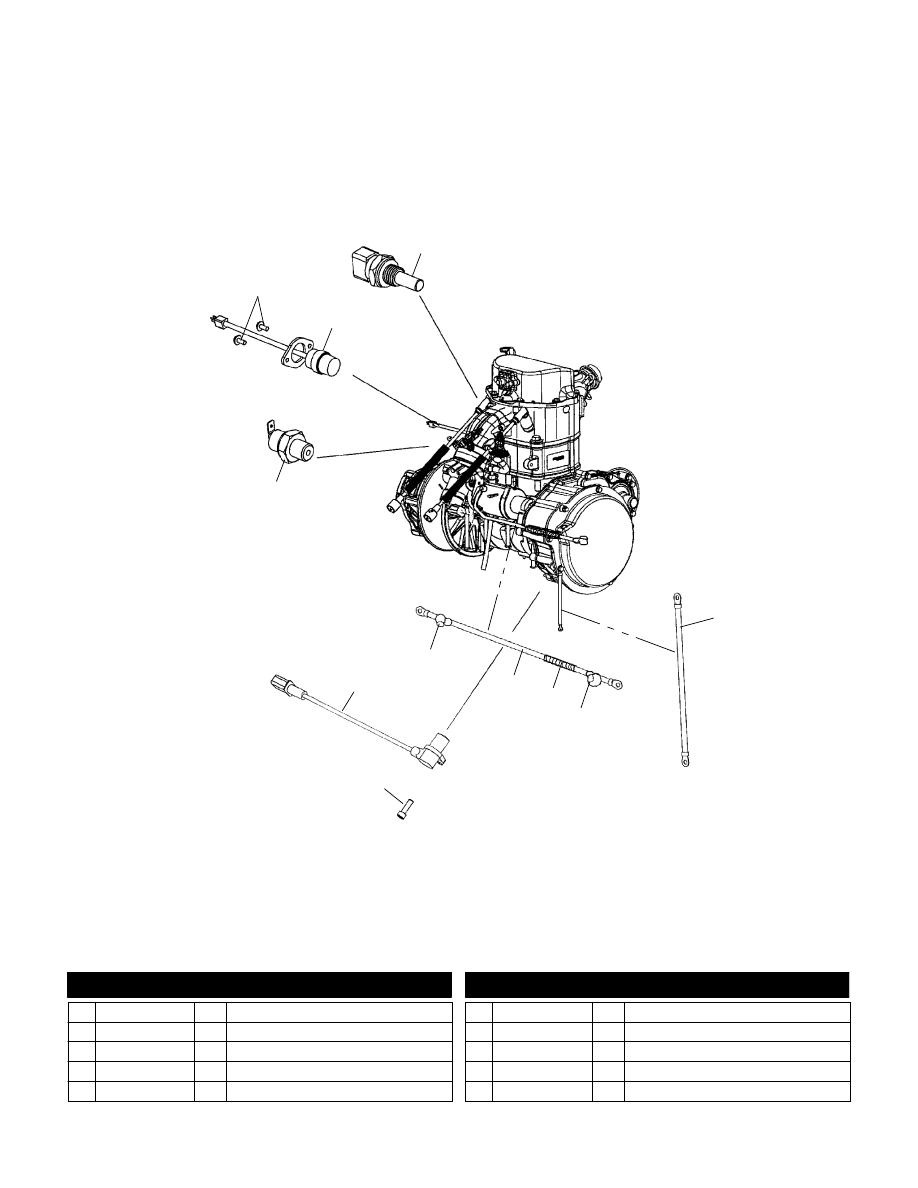

SENSORS/SWITCHES/ELECTRICAL

FRONTIER TOURING S04NT7DS

1

6

2

3

7

4

10

5

9

8

5

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 4010644

1 Sensor, Thermister

2 4010807

1 Heater, Frost Plug

3 7517653

2 Screw

4 4010611

1 Switch, Oil Pressure

5 5410346

2 Insulator, Cable

6 2410269

1 Sensor, Crank Position

7 7517384

1 Screw

8 4010665

1 Cable, 13 Inch, Red, Solenoid/Starter

9 4010051-21

1 Conduit, Convoluted

10 4010664

1 Cable, 9 Inch, Black, Engine/Ground

9/02
