Снегоход Lynx Xtrim 800R BoonDocker. Руководство - часть 23

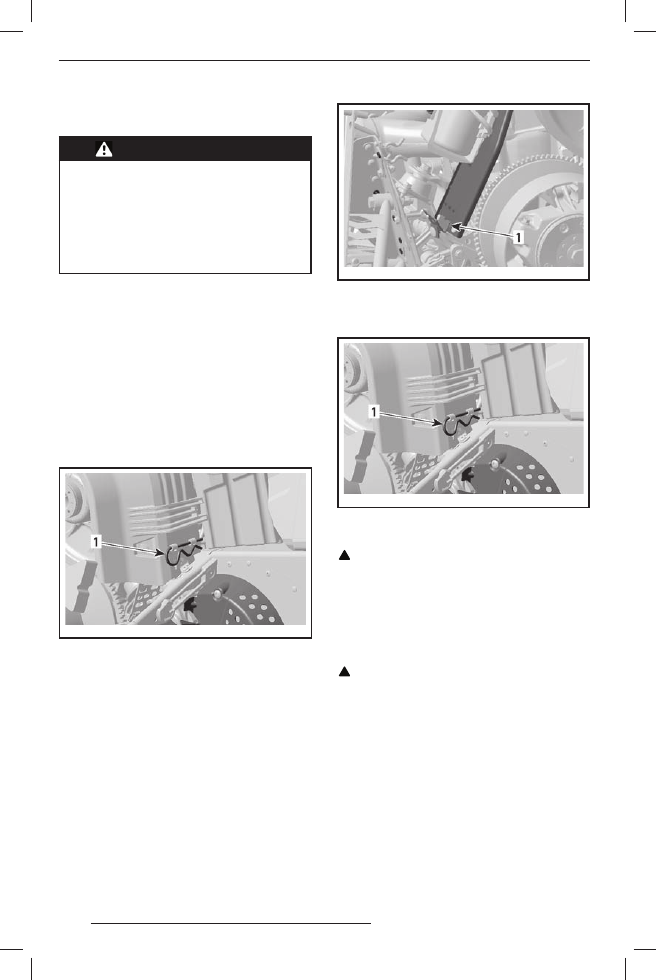

mmo2 007 -009 -026_a

ТИПОВОЙ ВАРИАНТ
1. Выступы

Закрепите кожух с помощью шпильки.

mmo2 008 -003 -063_a

1. Фиксирующая шпилька

Уровень тормозной жидкости

О С ТО Р ОЖ Н О П р и п р о в е р к е

уровней эксплуатационных жид-

костей снегоход должен стоять

на ровной горизонта льной по -

верхности.

Проверьте уровень тормозной жидкости
DOT 4 в бачке. При необходимости долей-
те тормозную жидкость DOT 4.

ОСТОРОЖНО Пользуйтесь толь-

ко тормозной жидкостью DOT 4

из герметичной упаковки. Запре-

щается использовать тормозную

жидкость других типов.

Снятие и установка защитно-

го кожуха ремня вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается пуск двигателя:

–

со снятым кожухом ремня ва-

риатора и щитками;

–

с открытым или снятым капо-

том.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите ключ DESS (колпачок шнура безо-
пасности) c контактного устройства.
Откройте левую боковую панель моторно-
го отсека.
Извлеките фиксирующую шпильку.

mmo2 008 -003 -063_a

1. Фиксирующая шпилька

Поднимите кожух за его заднюю часть
и выньте из передних выступов.
При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Сначала вставьте прорези кожуха в петли,
затем защёлкните другой его конец на за-
дних держателях.

СИСТЕМА ПРИВОДА

17.12.2010 17:40:11

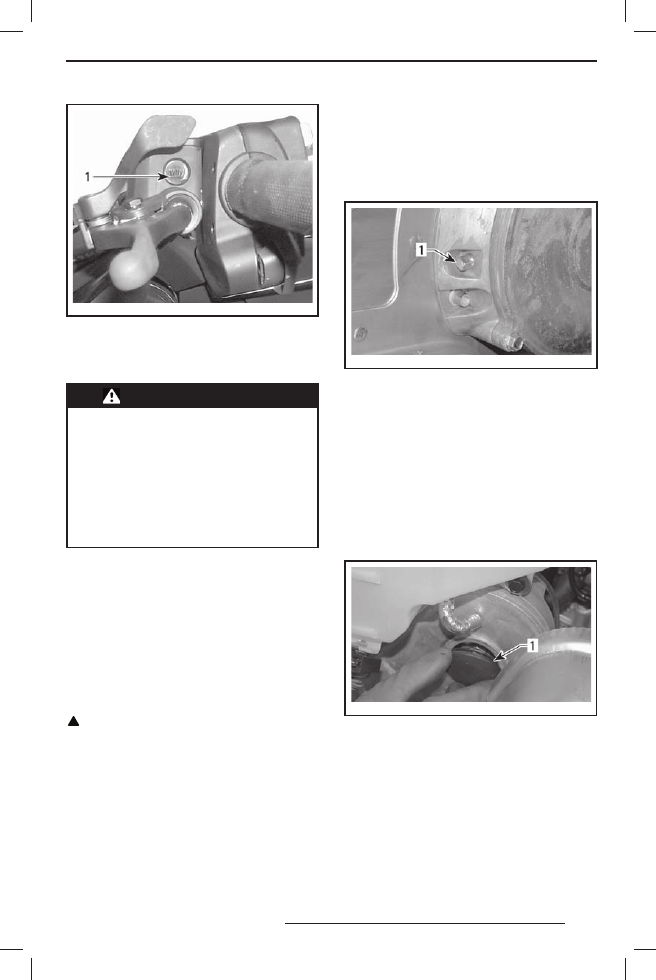

mmo2 006 -005 -013_a

ТИПОВОЙ ВАРИАНТ — БАЧОК С ТОРМОЗНОЙ
ЖИДКОСТЬЮ
1. Минимум

Состояние тормозной системы

ПРЕДОСТЕРЕЖЕНИЕ

От состояния тормозной систе-

мы снегохода зависит Ваша без-

опасность. Она всегда должна

находиться в исправном состо-

янии. Запрещается эксплуати-

ровать снегоход с неисправной

тормозной системой. Регулярно

проверяйте техническое состо-

яние и степень износа деталей

тормозной системы.

Регулировка тормозной си-

стемы

Гидравлическая тормозная система не нуж-
дается в регулировке. При возникновении
каких-либо проблем обратитесь к дилеру
LYNX.

Масло картера цепной пере-

дачи

Рекомендуемое масло — XP-S synthetic
chaincase oil (P/N 413 803 300).

ОСТОРОЖНО Использование

нерекомендованных сортов масел

запрещено. Запрещается смеши-

вать синтетическое масло с дру-

гими сортами масел.

Проверка уровня масла

Установите снегоход на ровную горизон-
тальную поверхность. Отверните контроль-
ную пробку на левой стороне картера для
проверки уровня масла. Уровень масла дол-
жен доходить до нижнего края отверстия.

mmr200 8-047-0 02_ a

1. Магнитная контрольная пробка

ПРИМЕЧАНИЕ: Небольшие частички ме-
талла, прилипшие к магнитной пробке, яв-
ляются нормальным явлением. При обна-
ружении крупных частиц металла снимите
крышку картера и исследуйте компоненты
цепной передачи.
Удалите металлические частицы с магнита
контрольной пробки.
Если требуется долить масло, снимите за-
ливную пробку, расположенную на картере
цепной передачи.

mmr200 8-047-0 03_ a

1. Заливная пробка

Заливайте рекомендованное масло через
заливное отверстие, пока оно не начнёт
вытекать из отверстия контрольной проб-
ки. Установите контрольную пробку на ме-
сто и затяните её крутящим моментом 6 Н•м.

Регулировка натяжения цепи

Обратитесь к авторизованному дилеру Lynx.

СИСТЕМА ПРИВОДА

17.12.2010 17:40:11

Проверка ремня вариатора

Убедитесь в отсутствии на ремне вариато-
ра трещин, потёртостей или следов ненор-
мального износа (неравномерный износ,
односторонний износ, отсутствие внутрен-
них зубьев, растрескивание текстильно-
го корда). Причинами ненормального изно-
са могут быть нарушение регулировки шки-
вов вариатора, начало движения снегохода
при излишне высоких оборотах двигателя,
когда гусеница приморожена, резкое нача-
ло движения без прогрева двигателя, нали-
чие задиров, загрязнений или следов корро-
зии на шкивах вариатора, попадание масла
на ремень или деформация запасного рем-
ня. Обратитесь к дилеру LYNX.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите ключ DESS с выключателя.
2. Откройте левую боковую панель, см. раз-

дел «КОРПУС/РАМА».

3. Снимите защитный кожух ремня вари-

атора, как описано в главе «СНЯТИЕ И
УСТАНОВКА ЗАЩИТНОГО КОЖУХА РЕМ-
НЯ ВАРИАТОРА».

4. Вставьте специальное приспособление,

входящее в комплект возимого инстру-
мента, в резьбовое отверстие регулиро-
вочной муфты, как показано на рисунке.

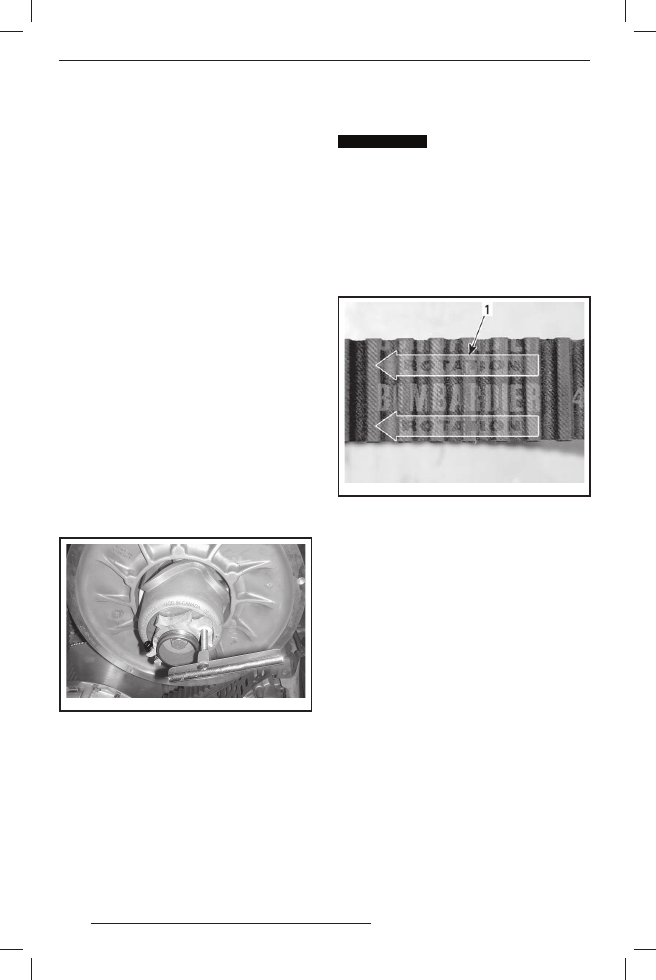

mmo2 011 -003 -009

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИ-
ВА ВСТАВЛЕНО В АЛЮМИНИЕВУЮ РЕГУЛИ-
РОВОЧНУЮ МУФТУ

5. Вращая приспособление, разведите по-

ловинки ведомого шкива вариатора.

6. Перетащив ремень вариатора через

верхнюю часть ведомого шкива, сними-
те его с ведущего шкива.

Установка ремня вариатора

1. При необходимости разведите половинки

ведомого шкива вариатора, см. «СНЯТИЕ
РЕМНЯ ВАРИАТОРА».

2. Установите ремень вариатора сначала

на ведущий, а затем на ведомый шкив.

ВНИМАНИЕ

Не прилагайте излиш-

них усилий и не используйте ин-

струменты при установке ремня

вариатора на место, это может

привести разрыву или поврежде-

нию корда ремня.

ПРИМЕЧАНИЕ: Максимальный срок службы
ремня вариатора достигается, если он уста-
новлен в соответствии со стрелками, ука-
зывающими направление его рабочего вра-
щения.

mmo2 008 -003 -045_a

1. Стрелки, указывающие направления рабо-

чего вращения ремня

3. Выверните и снимите приспособление

для разведения ведомого шкива.

4. Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное
положение между половинками шкива.

5. При установке нового ремня необходи-

мо выполнить его регулировку по высо-
те. См. «РЕГУЛИРОВКА РЕМНЯ ВАРИ-
АТОРА ПО ВЫСОТЕ».

6. Установите защитный кожух, как описано

в главе «СНЯТИЕ И УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».

7. Закройте боковую панель, см. раздел

«КОРПУС/РАМА».

Регулировка ремня вариато-

ра по высоте

После установки нового ремня вариато-
ра необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последова-
тельности:
1. Снимите ключ DESS с выключателя.
2. Откройте левую боковую панель, см.

«КАПОТ И БОКОВЫЕ ПАНЕЛИ».

СИСТЕМА ПРИВОДА

17.12.2010 17:40:11

3. Снимите защитный кожух ремня вариато-

ра, см. «СНЯТИЕ И УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».

4. Отпустите фиксирующий винт.

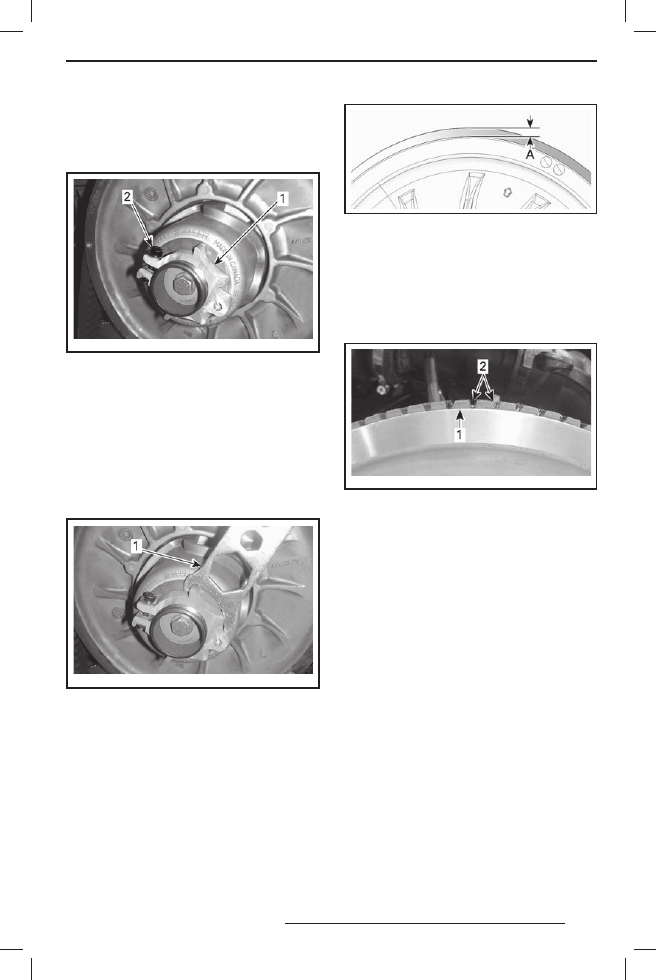

mmo2 011 -003 -010_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

5. Используя специальное приспособле-

ние для регулировки подвески, входя-
щее в комплект возимого инструмента,
поворачивайте регулировочную муфту
на четверть оборота за раз, после чего
проворачивайте ведомый шкив, чтобы
ремень занял правильное положение
между половинками шкива.

mmo2 011 -003 -011_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРИМЕЧАНИЕ: Регулировочная муфта име-
ет левую резьбу.
РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ ЗУБ-
ЧАТОЙ ПОВЕРХНОСТИ
Повторяйте шаг 5, пока внешняя поверх-
ность ремня вариатора не окажется на 2 мм
выше края ведомого шкива.

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. A = 2 мм

РЕМЕНЬ С ВНЕШНЕЙ ЗУБЧАТОЙ ПОВЕРХ-
НОСТЬЮ
Повторяйте шаг 5, пока нижние поверхно-
сти канавок внешней зубчатой поверхности
ремня вариатора не совпадут с краем ве-
домого шкива.

mmr200 8-040-1 08_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2. Канавки зубчатой поверхности ремня вари-

атора

РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ
ПРИМЕЧАНИЕ: Вращение регулировочной
муфты против часовой стрелки приводит
к опусканию наружной поверхности ремня
вариатора относительно края шкива. И на-
оборот, при вращении регулировочной муф-
ты по часовой стрелке поверхность ремня
поднимается.
6. С использованием динамометрического

ключа затяните фиксирующий винт мо-
ментом (5,5 ± 0,5) Н•м.

7. Установите защитный кожух, как описано

в главе «СНЯТИЕ И УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».

8. Закройте левую боковую панель, см. раз-

дел «КОРПУС/РАМА».

ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, после запуска двига-
теля, снегоход может «ползти» — это указы-
вает на то, что ремень перетянут.

СИСТЕМА ПРИВОДА

17.12.2010 17:40:11
