Снегоход Lynx Xtrim 800R BoonDocker. Руководство - часть 12

DESS (цифровая кодируемая про-

тивоугонная система)/выключатель

двигателя

ПРИМЕЧАНИЕ: Модели с двигателем 550
не оборудованы DESS!
Система DESS со шнуром безопасно-
сти предназначена для защиты снегохода
от угона и является аналогом ключа зажига-
ния. При отсоединении колпачка шнура (на-
пример, в случае падения водителя со сне-
гохода) двигатель останавливается.
Ключ DESS, входящий в комплект постав-
ки снегохода, содержит электронный чип
с уникальным цифровым кодом, постоянно
хранящимся в его памяти. Дилер LYNX за-
носит этот код в память электронного бло-
ка ECM (Блок управления двигателем) сне-
гохода. После считывания и распознавания
кода система позволяет двигателю снего-
хода развивать частоту вращения свыше
3000 об/мин.
При попытке воспользоваться другим клю-
чом DESS двигатель заведётся, но не смо-
жет развить частоту вращения, достаточ-
ную для включения вариатора и движения
снегохода.
Следите за тем, чтобы в колпачке шнура без-
опасности не было грязи и снега.

КЛЮЧ DESS
1. Очистите от грязи и снега

Дополнительные ключи системы

DESS

Дилер LYNX может запрограммировать
в блок ЕСМ 8 ключей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать спе-

циа льный за хват на руле д ля

буксировки, подъёма снегохода

и других целей, кроме временно-

го использования во время пре-

одоления склона. При этом одна

рука всегда должна держаться

за руль.

14) Выключатель со шнуром

безопасности

Общие сведения

Выключатель со шнуром безопасности (си-
стема DESS) останавливает двигатель, если
водитель случайно падает со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы предотвратить случай-

ный пуск двигателя, угон или не-

санкционированное использова-

ние снегохода детьми или посто-

ронними лицами, не оставляйте

шнур безопасности на снегоходе.

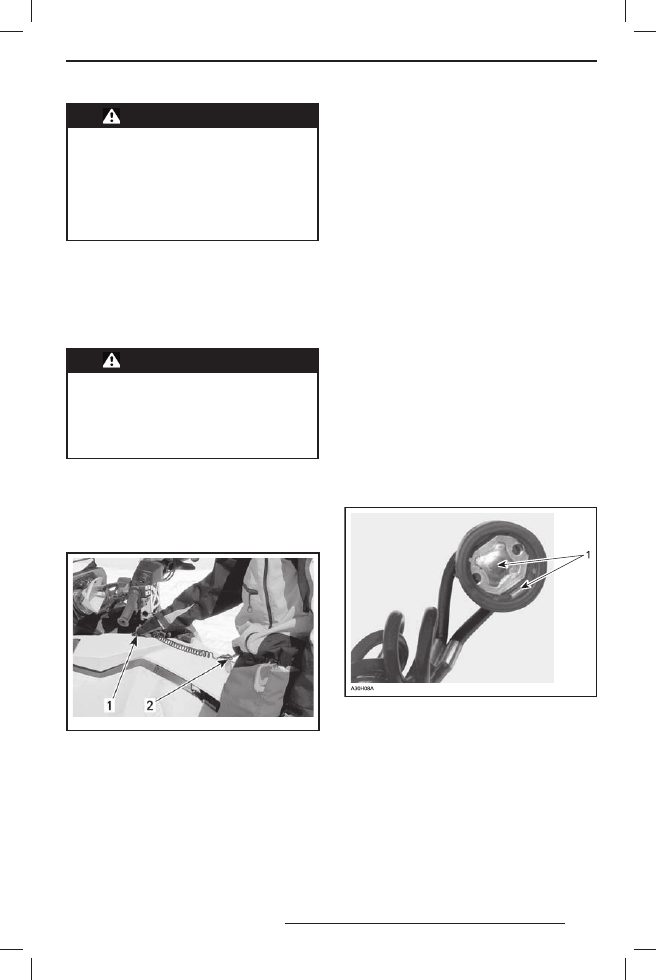

Использование

Перед пуском двигателя установите ключ
DESS на контактное устройство и закрепи-
те свободный конец шнура безопасности
на одежде.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Установите ключ DESS на контактное

устройство

2. Закрепите свободный конец шнура безопас-

ности на одежде

Для экстренной остановки двигателя сдёр-
ните ключ DESS (колпачок шнура безопас-
ности) с контактного устройства.

17.12.2010 17:40:09

Мы рекомендуем приобрести дополнитель-
ные ключи у дилера LYNX. Если Вы владе-
ете несколькими снегоходами LYNX, осна-
щёнными системой DESS, дилер может за-
программировать ключи таким образом,
что каждый из снегоходов сможет работать
с ключом другого снегохода.

Коды сигнальной лампы системы

DESS

ПРИМЕЧАНИЕ: Если, несмотря на принятые
меры, предупредительные сигналы не пре-
кращаются, обратитесь к дилеру LYNX.

ПРЕДУПРЕЖДАЮЩИЕ

СИГНАЛЫ

ОПИСАНИЕ

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

НА ДИСПЛЕЕ

2 коротких

WELCOME...

Приветственное

сообщение, пра-

вильный ключ

Перио

дические

оро

ткие

зв

ук

овые

сигналы

длинной

па

уз

ой

CHECK KEY

Нев

озмо

жно

опо

зна

ть

кл

ч (

ненадёжный

онт

ак

т)

Движение

на

снег

ох

оде

нев

озмо

жно

. У

едит

есь

, чт

кл

не

загр

язнён

правильно

ст

анов

лен

Перио

дические

оро

ткие

зв

ук

овые

сигналы

оро

тк

ой

па

уз

ой

BAD KEY

Неправильный

или

не

запрограммиро

ванный

кл

Движение

на

снег

ох

оде

нев

озмо

жно

Испо

льз

уйт

правильный

(

запрограм

миров

анный

)

кл

ч.

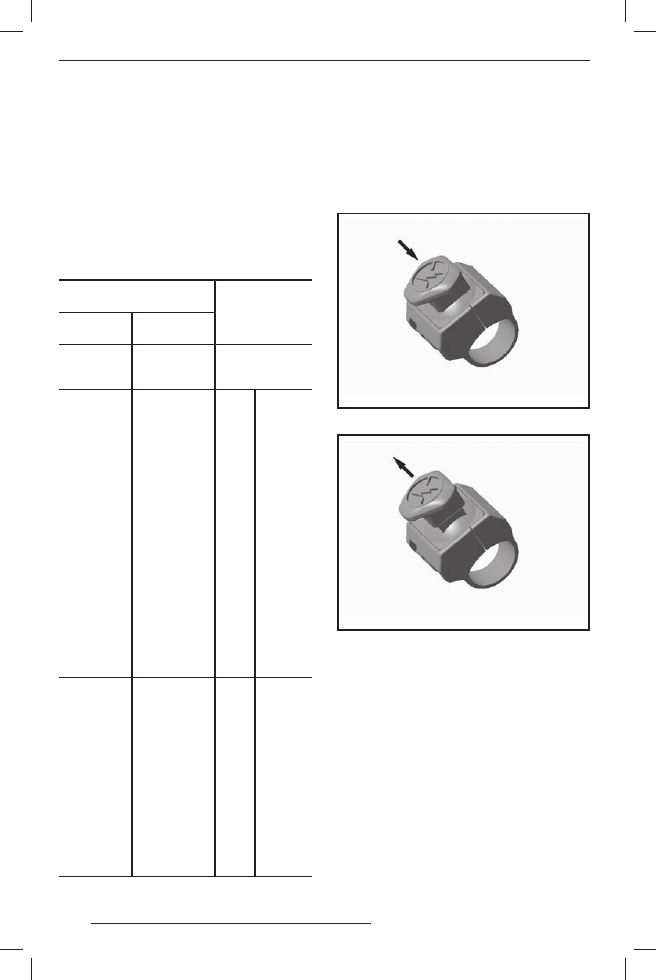

15) Выключатель двигателя

Выключатель имеет нажимно-отжимную кон-
струкцию. Для аварийной остановки двигате-
ля нажмите на кнопку выключателя (положе-
ние OFF) и одновременно нажмите рычаг тор-
моза. Для пуска двигателя кнопку следует пе-
ревести в верхнее положение (ON).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (выкл.)

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой останов-
ки двигателя. Процедура остановки двигате-
ля должна быть освоена водителем на уров-
не рефлекса, чтобы быть готовым восполь-
зоваться ей в экстренной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь за помощью

к дилеру LYNX.

16) Рукоятка ручного стартера

Рукоятка ручного стартера находится с пра-
вой стороны снегохода. Для приведения пу-
скового механизма в действие медленно по-
тяните рукоятку до появления ощутимого со-
противления, затем резко дёрните. Медлен-
но верните рукоятку в исходное положение.

17) Рычаг воздушной за-

слонки (только модели

с двигателем 550)

См. раздел «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».
Трехпозиционный рычаг воздушной заслонки
облегчает пуск холодного двигателя.

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Пуск холодного двигателя

ПРИМЕЧАНИЕ: Не нажимайте рычаг дрос-
сельной заслонки при использовании воз-
душной заслонки.
Переместите рычаг воздушной заслонки
в положение «3» и пустите двигатель. Как
только двигатель начнёт работать, переве-
дите рычаг воздушной заслонки в положе-
ние «2». Через несколько секунд (максимум
10) верните рычаг воздушной заслонки в по-
ложение «OFF».
ПРИМЕЧАНИЕ: При низкой температуре
(ниже –20 °С), возможно, потребуется не-
сколько раз переключить рычаг воздушной
заслонки из положения «OFF» в положение
«1» и обратно.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воздушную
заслонку. Если двигатель не начал работать
после двух попыток запуска с помощью руч-
ного стартера или после двух включений
электрического стартера (5 секунд), пере-
местите рычаг воздушной заслонки в поло-
жение «2». Запустите двигатель, не нажимая
рычаг дросселя. Когда двигатель заработа-
ет, полностью откройте воздушную заслон-
ку (положение «OFF»).

18) Крышка топливного бака

Для заправки снегохода топливом отверни-
те крышку. После заправки заверните крыш-
ку и туго затяните её.

ПРЕДОСТЕРЕЖЕНИЕ

Во в р ем я з а пра в к и топливом

двигатель должен быть выклю-

чен. Бензин является горючим

и взрывоопасным продук том.

Производите заправку на откры-

том воздухе или в хорошо про-

ветриваемом помещении. Не ку-

рите вблизи топливного бака,

не подносите к нему открытое

плам я или искрящ ие пр е д м е -

ты. М е д л е н н о отворачивайт е

крышку топливного бака. Если

при этом слышен свист, свиде-

тельствующий о наличии избы-

точного давления или разряже-

ния в баке, покажите снегоход

дилеру — возможно, потребу-

ется ремонт. Эксплуатация сне-

гохода на это время запреще-

на. Не переполняйте топливный

бак; не заправляйте бак доверху,

если собираетесь оставить сне-

гоход в теплом помещении. При

нагреве топливо может начать

вытекать из-под крышки залив-

ной горловины. Вытирайте все

подтеки топлива с корпуса сне-

гохода. Рег улярно проверяйте

состояние топливной системы.

ПРИМЕЧАНИЕ: Пока крышка топливно-
го бака не закрыта и не затянута как сле-
дует, не садитесь на сиденье и не опирай-
тесь на него.

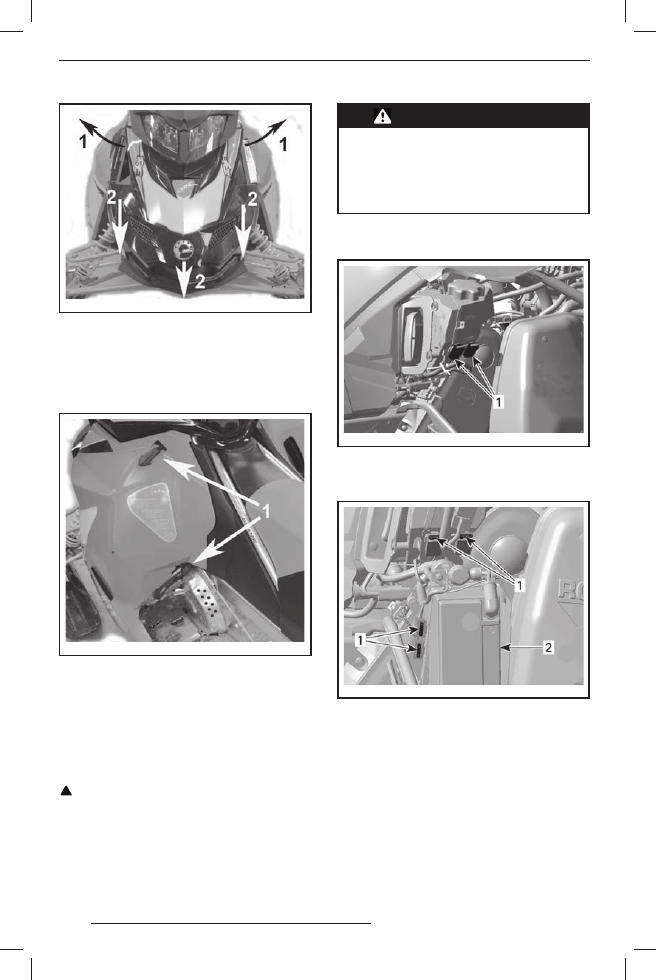

19) Капот и боковые панели

Капот

Чтобы открыть капот, высвободите фиксато-
ры и сдвиньте капот в направлении перед-
ней части снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

Hoo d

Шаг 1: Высвободить фиксаторы
Шаг 2: Сдвинуть капот в направлении перед-

ней части снегохода

Боковые панели

Чтобы открыть боковую панель, оттяните
и отстегните фиксаторы.

Side panels

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы

20) Предохранители

Электрическая система защищена предо-
хранителями, см. «ТЕХНИЧЕСКОЕ ОБСЛУ-
ЖИВАНИЕ».
Предохранители расположены в моторном
отсеке.

ОСТОРОЖНО Не используйте

предохранитель, рассчитанный

на больший ток — это может при-

вести к серьёзному повреждению

электрических компонентов и/или

возгоранию снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Установите и устраните причи-

ну перегорания предохраните-

ля, преж де чем снова пускать

двигатель. При необходимости

обратитесь за помощью к диле-

ру LYNX.

ВСЕ ДВИГАТЕЛИ

Модели с ручным стартером

mmo2 007 -009 -017_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителей

Модели с электрическим стартером

mmo2 008 -003 -033_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителей
2. Аккумуляторная батарея

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09
