Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 3

A9

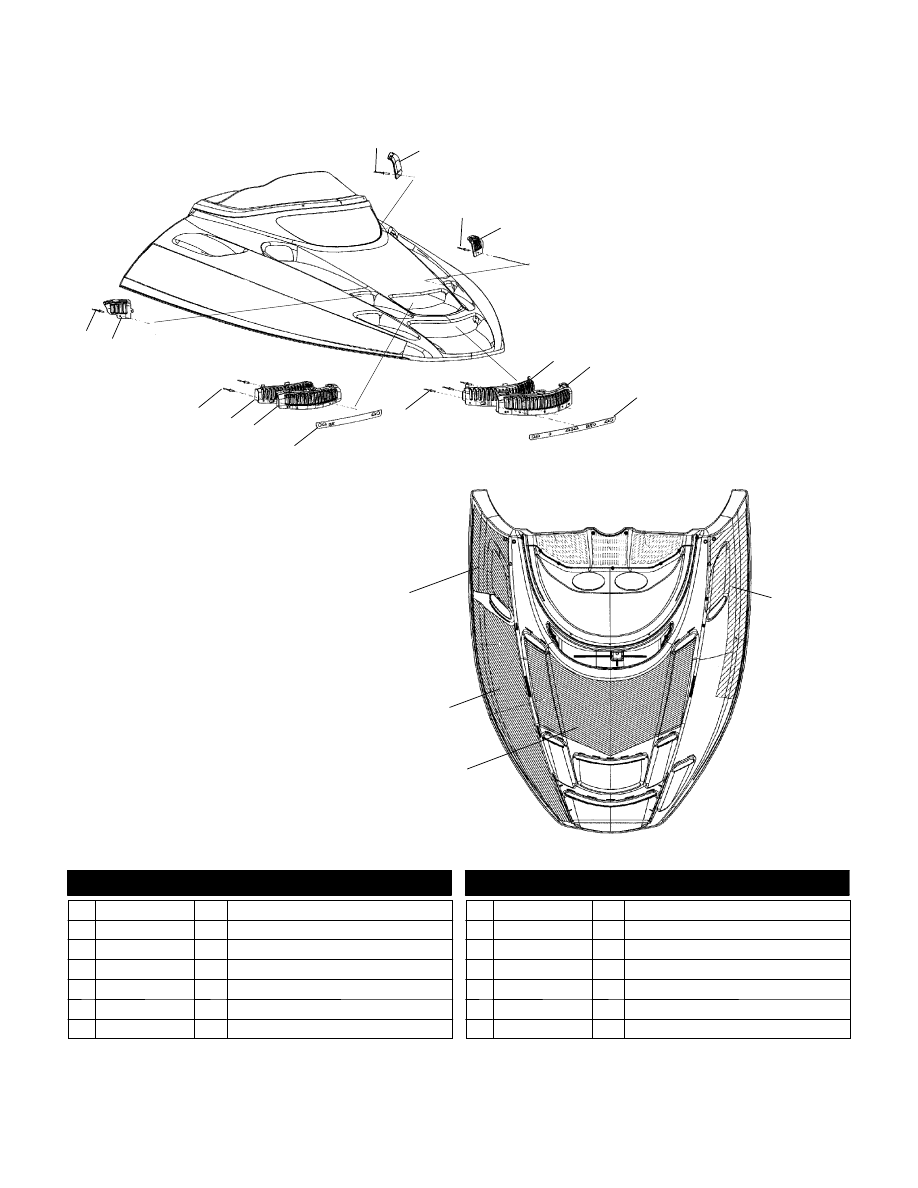

FOIL/FOAM

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

8

7

9

11

4

13

2

1

VIEW LOOKING AT HOOD FROM UNDERNEATH

14

6

12

3

5

10

1

1

1

1

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661142

8 Rivet

2 5434196-070

1 Closure, Hood, Side, RH, Black

3 5434197-070

1 Backer, Hood Closure, Upper, Black

4 5434198-070

1 Closure, Hood, Upper, Black

5 5246028

1 Retainer, Closure, Upper

6 5812270

1 Foam, Hood, Rear, LH

7 5812286

1 Foam, Hood, Front, LH

8 5812007

1 Foam, Hood Center

9 5812017

1 Foil, Hood, RH

10 5246029

1 Retainer, Closure, Lower

11 5434199-070

1 Closure, Hood, Lower, Black

12 5434201-070

1 Backer, Hood Closure, Lower, Black

13 5434195-070

1 Closure, Hood, Side, LH, Black

14 5434223-070

1 Closure, Hood, Upper, LH, Black

3/02

A10

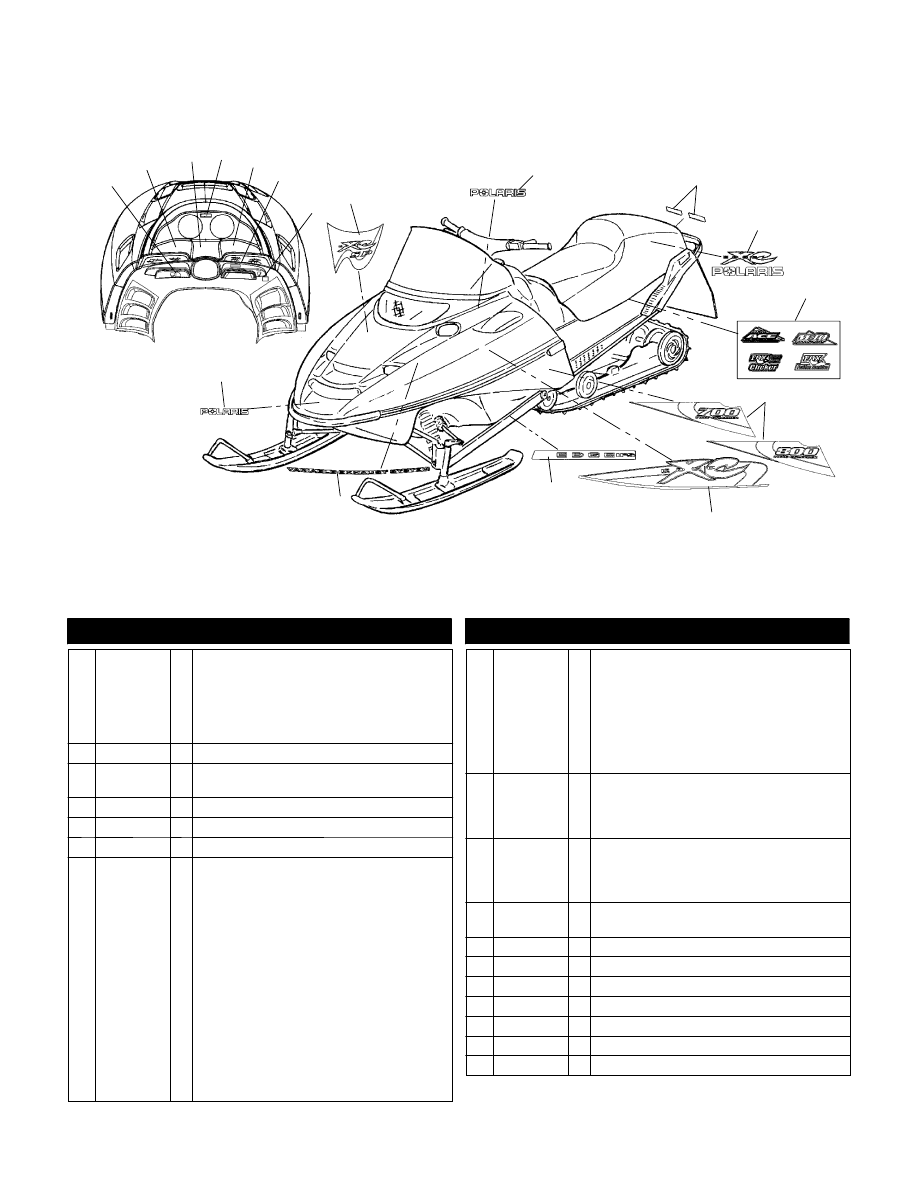

DECALS - EDGE

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE M-10 F/O S03NE7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE M-10 F/O S03NE8CS

4

5

10

2

1

16

15

13

12

8

3

7

6

9

11

17

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202261

2202262

2200891

1

1

1

Kit, Hood Decal, ’03 XC SP, Black/Red

(Incl. 1-3,8,10)

Kit, Hood Decal, ’03 XC SP, Black/Blue

(Incl. 1-3,8,10)

Kit, Decal Application Solution

(For Seat Decals)

1 7078608

1 Decal, Hood Center, “POLARIS”

2 7170149

7170164

1

1

Decal, Hood Center, “EDGE XC SP” (Blue)

Decal, Hood Center, “EDGE XC SP” (Red)

3 7079065

2 Decal, Hood Top, “POLARIS”

4 7076360

1 Decal, Track/Seat, English/French, LH/RH

5 7079498

2 Decal, Seat, “EDGE XC POLARIS”

6 7079473

7079474

7079475

7079476

7170145

7170146

7079541

7079542

7170229

7170230

7170133

7170134

7170169

7170170

7170147

7170148

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Decal, Tunnel, “FOX”, LH (Red)

Decal, Tunnel, “FOX”, RH (Red)

Decal, Tunnel, “M-10 By Fast”, LH (Red)

Decal, Tunnel, “M-10 By Fast”, RH (Red)

Decal, Tunnel, “FOX”, LH (Blue)

Decal, Tunnel, “FOX”, RH (Blue)

Decal, Tunnel, “M-10 By Fast”, LH (Blue)

Decal, Tunnel, “M-10 By Fast”, RH (Blue)

Decal, Tunnel, “M-10 ACE”, LH (Red)

Decal, Tunnel, “M-10 ACE”, RH (Red)

Decal, Tunnel, “M-10 ACE”, LH (Blue)

Decal, Tunnel, “M-10 ACE”, RH (Blue)

Decal, Tunnel, “FOX Clicker”, LH (Red)

Decal, Tunnel, “FOX Clicker”, RH (Red)

Decal, Tunnel, “FOX Clicker”, LH (Blue)

Decal, Tunnel, “FOX Clicker”, RH (Blue)

7 7170179

7170180

7170173

7170174

7170175

7170176

7170181

7170182

1

1

1

1

1

1

1

1

Decal, Pan, “700

TWIN CYLINDER

”, LH (Blue)

Decal, Pan, “700

TWIN CYLINDER

”, RH (Blue)

Decal, Pan, “700

TWIN CYLINDER

”, LH (Red)

Decal, Pan, “700

TWIN CYLINDER

”, RH (Red)

Decal, Pan, “800

TWIN CYLINDER

”, LH (Red)

Decal, Pan, “800

TWIN CYLINDER

”, RH (Red)

Decal, Pan, “800

TWIN CYLINDER

”, LH (Blue)

Decal, Pan, “800

TWIN CYLINDER

”, RH (Blue)

8 7170139

7170140

7170165

7170166

1

1

1

1

Decal, Hood Side, “EDGE XC”, LH (Blue)

Decal, Hood Side, “EDGE XC”, RH (Blue)

Decal, Hood Side, “EDGE XC”, LH (Red)

Decal, Hood Side, “EDGE XC”, RH (Red)

9 7079387

7079388

7170143

7170144

1

1

1

1

Decal, Trailing Arm, LH (Red)

Decal, Trailing Arm, RH (Red)

Decal, Trailing Arm, “EDGE IFS”, LH (Blue)

Decal, Trailing Arm, “EDGE IFS”, RH (Blue)

10 7170137

7170138

1

1

Decal, “Variable Exhaust System”, LH

Decal, “Variable Exhaust System”, RH

11 7170061

1 Decal, Choke

12 7075438

1 Decal, Warning, “NO PASSENGER”

13 7079887

1 Decal, Warning, French

14 7078716

1 Decal, Electric Start

15 7170112

1 Decal, Warning/Rev/Elec. Rev. Opt.

16 7079886

1 Decal, Warning, English

17 7079509

1 Decal, Ignition, TPS

3/02

A11

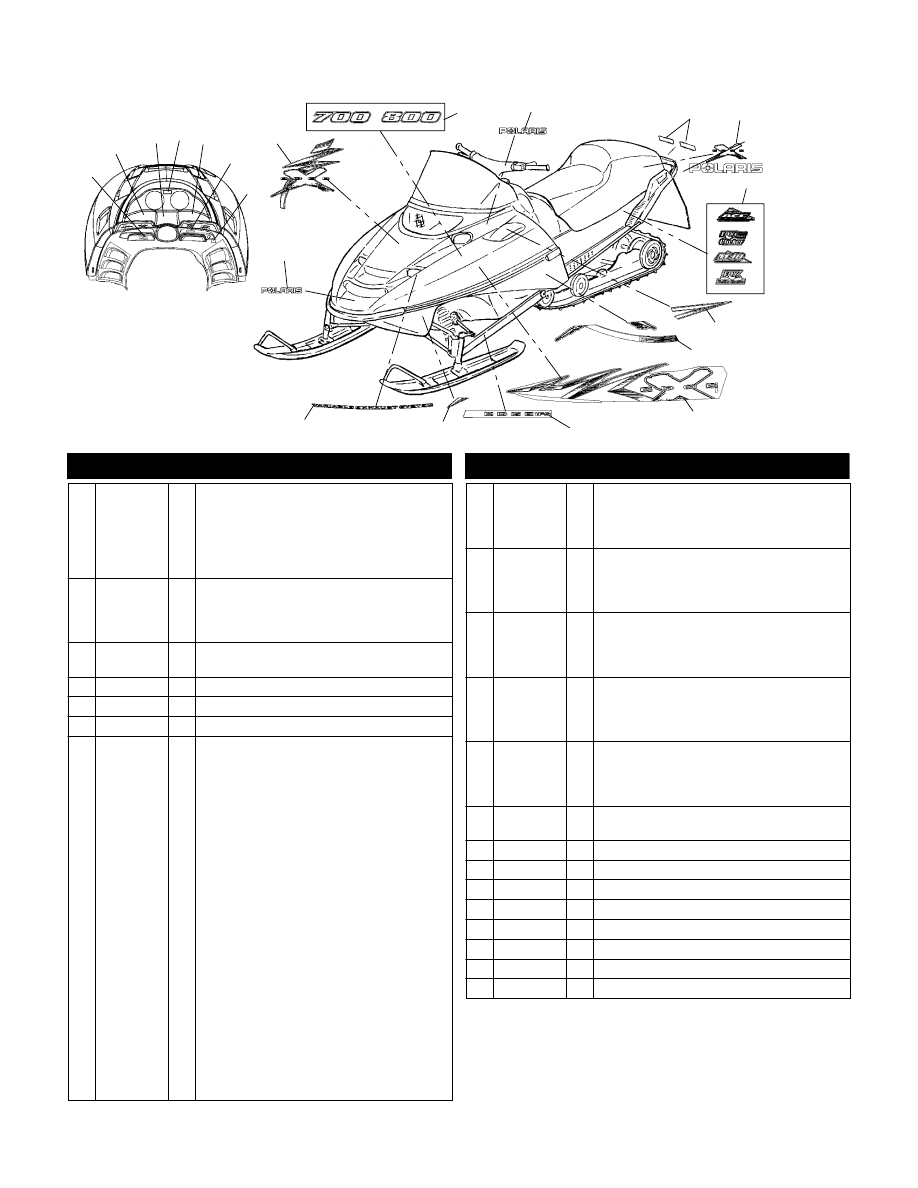

DECALS - EDGE X

700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

13

1

3

4

6

8

5

9

11

10

7

12

2

14

15

16

18

19

20

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202264

2202265

2202266

2202267

2200891

1

1

1

1

1

Kit, Hood Decal, ’03 500 X, Black or Blue

Kit, Hood Decal, ’03 500 X, Red

Kit, Hood Decal, ’03 600 X Black or Blue

Kit, Hood Decal, ’03 600 X, Red

Kit, Decal Application Solution

(For Seat Decals)

1 7170313

7170373

7170352

7170380

1

1

1

1

Decal, Hood Top Center, “EDGE X”, (Blk/Blue)

Decal, Hood Top Center, “EDGE X”, (Red)

Urocal, “EDGE X” (Black/Blue)

Urocal, “EDGE X” (Red)

2 7079505

7079565

2

2

Urocal, Hood Top, “700”

Urocal, Hood Top, “800”

3 7079065

2 Decal, Hood Top, “POLARIS”

4 7076360

1 Decal, Track/Seat, Eng/Fr, LH/RH

5 7170314

2 Decal, “EDGE X POLARIS”, Seat

6 7079473

7079474

7170319

7170320

7079475

7079476

7170145

7170146

7079541

7079542

7170321

7170322

7170229

7170230

7170133

7170134

7170337

7170338

7170169

7170170

7170147

7170148

7170323

7170324

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Decal, Tunnel, “FOX”, LH (Red)

Decal, Tunnel, “FOX”, RH (Red)

Decal, Tunnel, “FOX”, LH (Black)

Decal, Tunnel, “FOX”, RH (Black)

Decal, Tunnel, “M-10 By Fast”, LH (Red)

Decal, Tunnel, “M-10 By Fast”, RH (Red)

Decal, Tunnel, “FOX”, LH (Blue)

Decal, Tunnel, “FOX”, RH (Blue)

Decal, Tunnel, “M-10 By Fast”, LH (Blue)

Decal, Tunnel, “M-10 By Fast”, RH (Blue)

Decal, Tunnel, “M-10 By Fast”, LH (Black)

Decal, Tunnel, “M-10 By Fast”, RH (Black

Decal, Tunnel, “M-10 ACE”, LH (Red)

Decal, Tunnel, “M-10 ACE”, RH (Red)

Decal, Tunnel, “M-10 ACE”, LH (Blue)

Decal, Tunnel, “M-10 ACE”, RH (Blue)

Decal, Tunnel, “M-10 ACE”, LH (Blue)

Decal, Tunnel, “M-10 ACE”, RH (Blue)

Decal, Tunnel, “FOX Clicker”, LH (Red)

Decal, Tunnel, “FOX Clicker”, RH (Red)

Decal, Tunnel, “FOX Clicker”, LH (Blue)

Decal, Tunnel, “FOX Clicker”, RH (Blue)

Decal, Tunnel, “FOX Clicker”, LH (Black)

Decal, Tunnel, “FOX Clicker”, RH (Black)

7 7170311

7170312

7170371

7170372

1

1

1

1

Decal, Vent, LH (Black/Blue)

Decal, Vent, RH (Black/Blue

Decal, Vent, LH (Red)

Decal, Vent, RH (Red

8 7170365

7170366

7170315

7170316

1

1

1

1

Decal, Pan, Rear, LH (Black/Blue)

Decal, Pan, Rear, RH (Black/Blue)

Decal, Pan, Rear, LH (Red)

Decal, Pan, Rear, RH (Red)

9 7170303

7170304

7170378

7170379

1

1

1

1

Decal, Hood Side, “EDGE X”, LH (Blk/Blue)

Decal, Hood Side, “EDGE X”, RH (Blk/Blue)

Decal, Hood Side, “EDGE X”, LH (Red)

Decal, Hood Side, “EDGE X”, RH (Red)

10 7079471

7079472

7079387

7079388

1

1

1

1

Decal, Trailing Arm, “EDGE IFS”, LH (Blk/Blu)

Decal, Trailing Arm, “EDGE IFS”, RH (Blk/Blu)

Decal, Trailing Arm, LH (Red)

Decal, Trailing Arm, RH (Red)

11 7170367

7170368

7170307

7170308

1

1

1

1

Decal, Pan, Front, LH (Blue)

Decal, Pan, Front, RH (Blue)

Decal, Pan, Front, LH (Black/Red)

Decal, Pan, Front, RH (Black/Red

12 7170137

7170138

1

1

Decal, “VARIABLE EXHAUST SYSTEM”, LH

Decal, “VARIABLE EXHAUST SYSTEM”, RH

13 7078608

1 Decal, Hood Center, “POLARIS”

14 7170061

1 Decal, Choke

15 7075438

1 Decal, Warning, “NO PASSENGER”

16 7079887

1 Decal, Warning, French

17 7078716

1 Decal, Electric Start

18 7170112

1 Decal, Warning/Rev/Elec. Rev. Opt.

19 7079886

1 Decal, Warning, English

20 7079509

1 Decal, Ignition, Console

3/02

A12

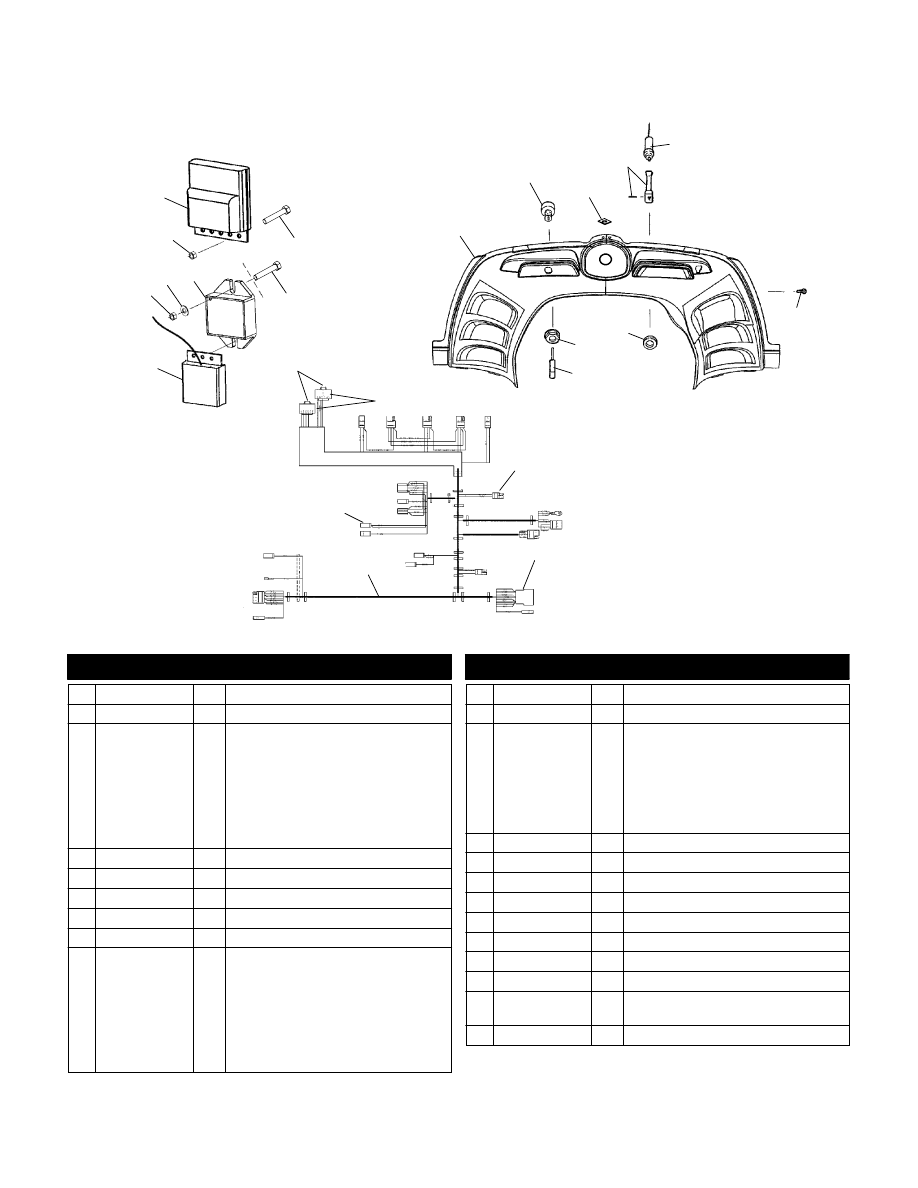

CONSOLE

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

6

9

10

13

19

12

14

16

17

11

3

2

21

20

7

8

15

4

18

5

1

22

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 4010597

1 Controller, M-10, ACE, Electric

2 7541925

4 Nut, Nylok

3 4010301

4010793

4010355

4010794

1

1

1

1

Regulator, 14.3V

(Manual Start)(If built before 3/05/02)

Regulator, 14.3V

(Manual Start)(If built after 3/05/02)

Regulator, 14.3V

(Electric Start)(If built before 3/05/02)

Regulator, AC/DC 14.3V

(Electric Start)(If built after 3/05/02)

4 7555746

2 Washer

5 4010730

1 Regulator, Rectifier (M-10 ACE)

6 4010193

2 Housing, Connector

7 4010192

7 Socket

8 4020092

1 Terminal, Ring

9 2460932

2461116

2461017

2461120

1

1

1

1

Harness, Main Wire

(If built before 3/05/02)

Harness, Main Wire

(If built after 3/05/02)

Harness, Main Wire

(M-10 ACE)(If built before 3/05/02

Harness, Main Wire

(M-10 ACE)(If built after 3/05/02)

10 4020057

1 Housing

11 4020063

1 Housing

12 5410611

1 Cap w/Key NOTE: When ordering igni-

tion key PN 5410611 be sure to specify

if for an A,B,C,D, or E switch. Letter

code will be labeled on underside of

switch body behind console. Key dot

code found on key cap (i.e. one dot = A,

two dots= B, etc.).

13 7547035

1 Nut, Ignition

14 5432944

1 Nut, Choke

15 7515199

2 Screw

16 7080946

1 Cable, Choke (Incl. 14,17)

17 5432943

1 Lever, Choke (Incl. Pin)

18 7670088

2 Clip

19 2201614

1 Kit, Ignition Switch

20 5434134

1 Console

21 7512031

7517363

2

2

Screw (Manual Start)

Screw (Electric Start)

22 7512050

2 Screw

3/02
