Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 2





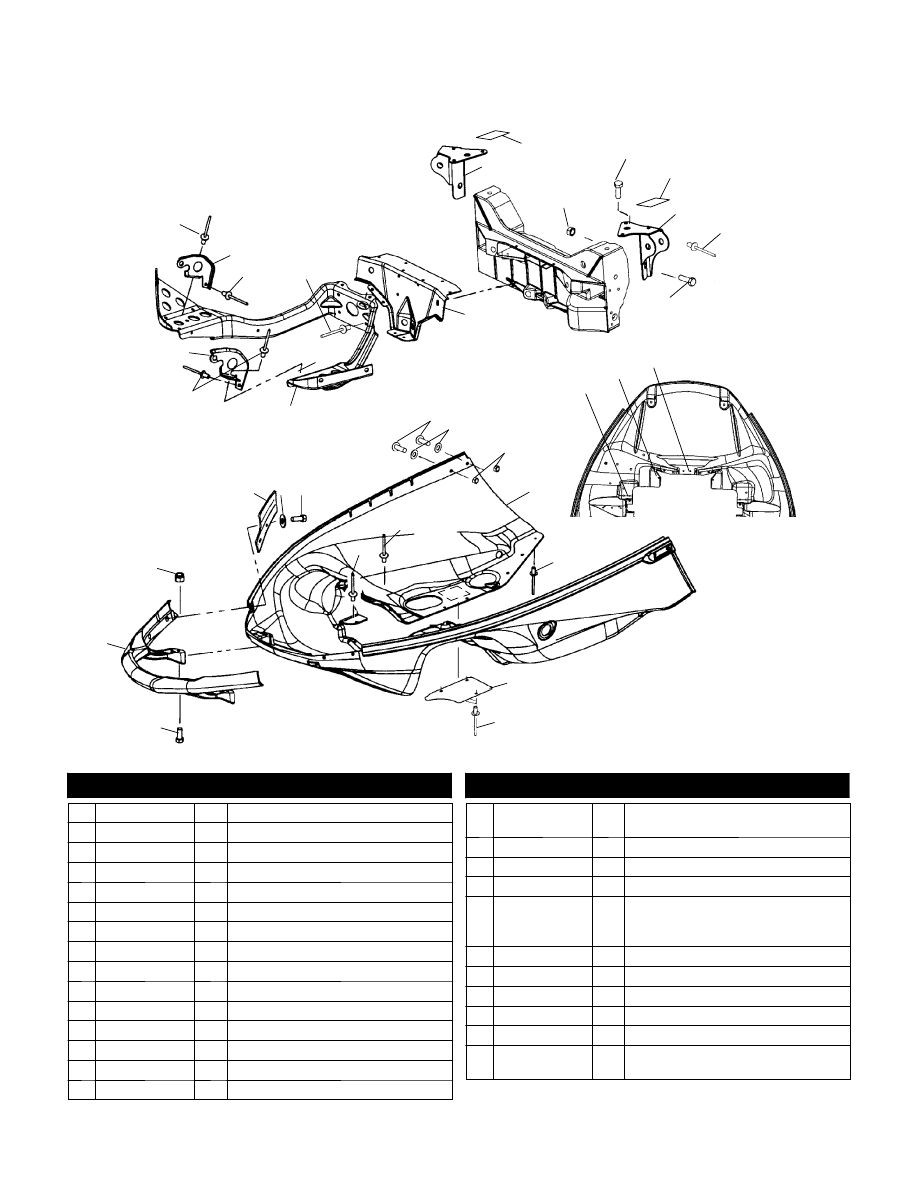

A5

NOSEPAN

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

3

2

13

12

20

9

17

25

16

24

14

9

15

23

22

21

8

4

7

6

7

19

18

18

26

3

10

11

5

5

9

1

1

1

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661079

4 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 7661637

8 Rivet

4 5243978

1 Mount, Shock, Upper, RH

5 5810947

1 Foam, Seal

6 7547180

4 Nut, Flange

7 7517935

4 Screw

8 5243977

1 Mount, Shock, Upper, LH

9 7621467

21 Rivet

10 7621431

2 Rivet

11 7661136

6 Rivet

12 5244049-067

1 Bracket, Radius Rod Support

13 5244050

1 Brace, Pan, Lower

14 5243991-067

1 Hinge, Pivot, Lower, LH

15 7542153

2 Nut, Nylok

16 5433518-070

5433518-216

1

1

Bumper, Front (Black)

Bumper, Front (Yellow)

17 7512163

2 Bolt

18 7621472

3 Rivet

19 5245853

1 Shield, Heat

20 5434343-070

5434343-293

5434343-341

1

1

1

Nosepan, Black

Nosepan, Red

Nosepan, Blue

21 7542122

4 Nut, Nylok

22 7555827

4 Washer

23 7515166

4 Screw

24 7517312

4 Screw

25 7552801

4 Washer, Spring Lock

26 5244888

5244889

1

1

Guide, Hood, LH

Guide, Hood, RH

6/01

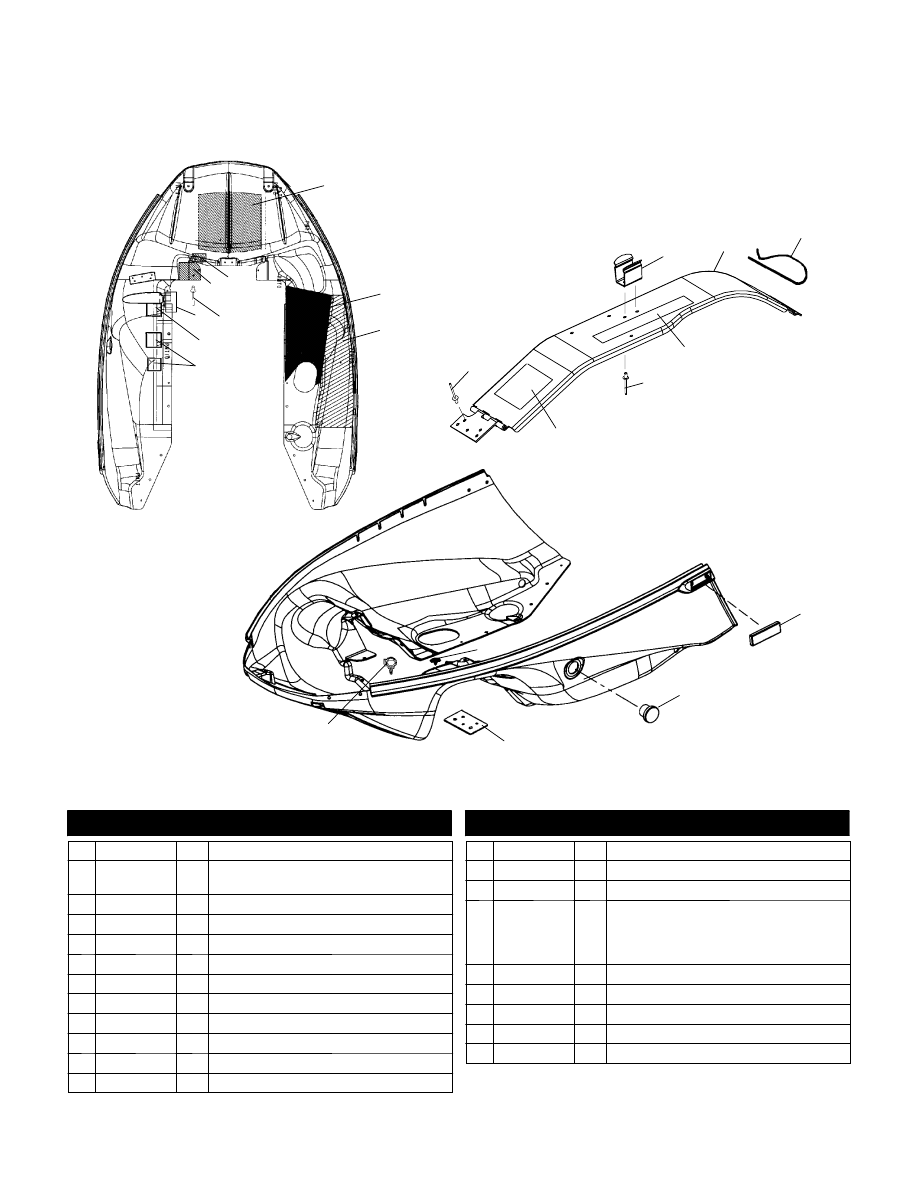

A6

NOSEPAN

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

9

5

8

10

11

15

12

13

14

17

18

19

3 4

2

1

16

20

21

7

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7670130

3 Clip, Speed, U-Type

2 7080963

7621462

1

1

Retainer, J-Clip

Rivet

3 5811948

1 Foil

4 7621462

1 Rivet

5 5812020

1 Tape, Foil

6 5810949

1 Foil

7 5812036

1 Foil, Nosepan

8 5812019

1 Tape, Foil

9 5812018

1 Tape, Foil

10 7621402

5 Rivet

11 5222769

1 Clip, Belt Retainer

12 1013069

1 Guard, Clutch

13 7080698

1 Pin, Clutch Cover

14 7075350

1 Decal, Engine and Clutch

15 7621429

2 Rivet

16 7170046

7170047

7170048

7170743

1

1

1

1

Decal, Troubleshooting, Edge, PPS

Decal, Troubleshooting, Edge, Comp Adj.

Decal, Troubleshooting, M-10

Decal, Troubleshooting, M-10 ACE

17 2670134

2 Reflector, Amber

18 5433926

1 Plug, Hole, Oblong

19 5211722

1 Plate, Backer

20 4020139

1 Clip, Rosebud

21 7670131

2 Plug

3/02

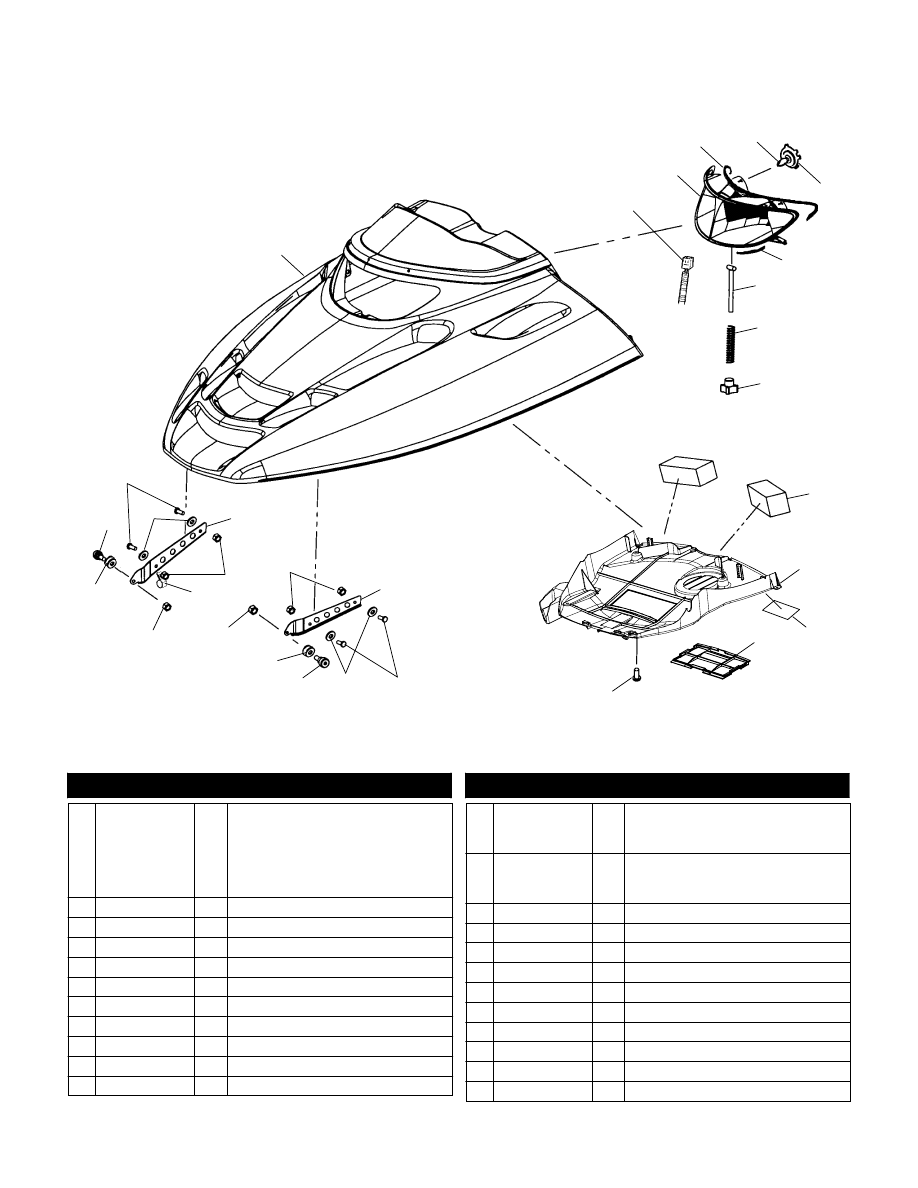

A7

HOOD

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

3

5

6

8

9

10

11

12

16

19

20

23

19

20

18

21

17

21

18

17

21

15

4

21

14

2

7

13

22

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632521-293

2632521-177

2632521-341

2632523-177

2632523-341

2632523-293

1

1

1

1

1

1

Asm., Hood, Red

Asm., Hood, Black

Asm., Hood, Blue

Asm., Hood, Black

Asm., Hood, Edge, (RH) SVC, S Blue

Asm., Hood, Edge, (RH) SVC, Red

2 2461015

1 Harness, Headlight

3 2410132

1 Asm. Headlamp (Incl. Bulbs)

4 5812175

1 Foam, Seal, Headlight, Top

5 2870448

2 Bulb, Headlight

6 4032063

2 Retainer, Headlamp Bulb

7 5812174

1 Foam, Seal, Headlight, Bottom

8 7517872

1 Bolt, Tee Adjust

9 7041954

1 Spring, Headlight Adjust

10 7080887

1 Knob, Headlight Adjust

11 5811793

2 Foam, Prefilter

12 2632491

5812324

5811948

1

1

1

Plenum w/Foil, Intake, Hood

Foil, Plenum

Foil, Tape

13 7079197

7079333

7170226

1

1

1

Decal, Suspension Set-Up

Decal, Suspension Set-Up, M-10

Decal, Suspension Set-Up, M-10 ACE

14 5433660

1 Cover, Access, Headlight

15 7512068

10 Screw

16 5243567-067

1 Hinge, Upper, LH

17 7512240

4 Bolt

18 7558301

4 Washer, Flat

19 7512113

2 Bolt

20 5332403

2 Spacer

21 7542122

6 Nut, Nylok

22 7080367

1 Clamp, Cable

23 5243568-067

1 Hinge, Upper, RH

3/02

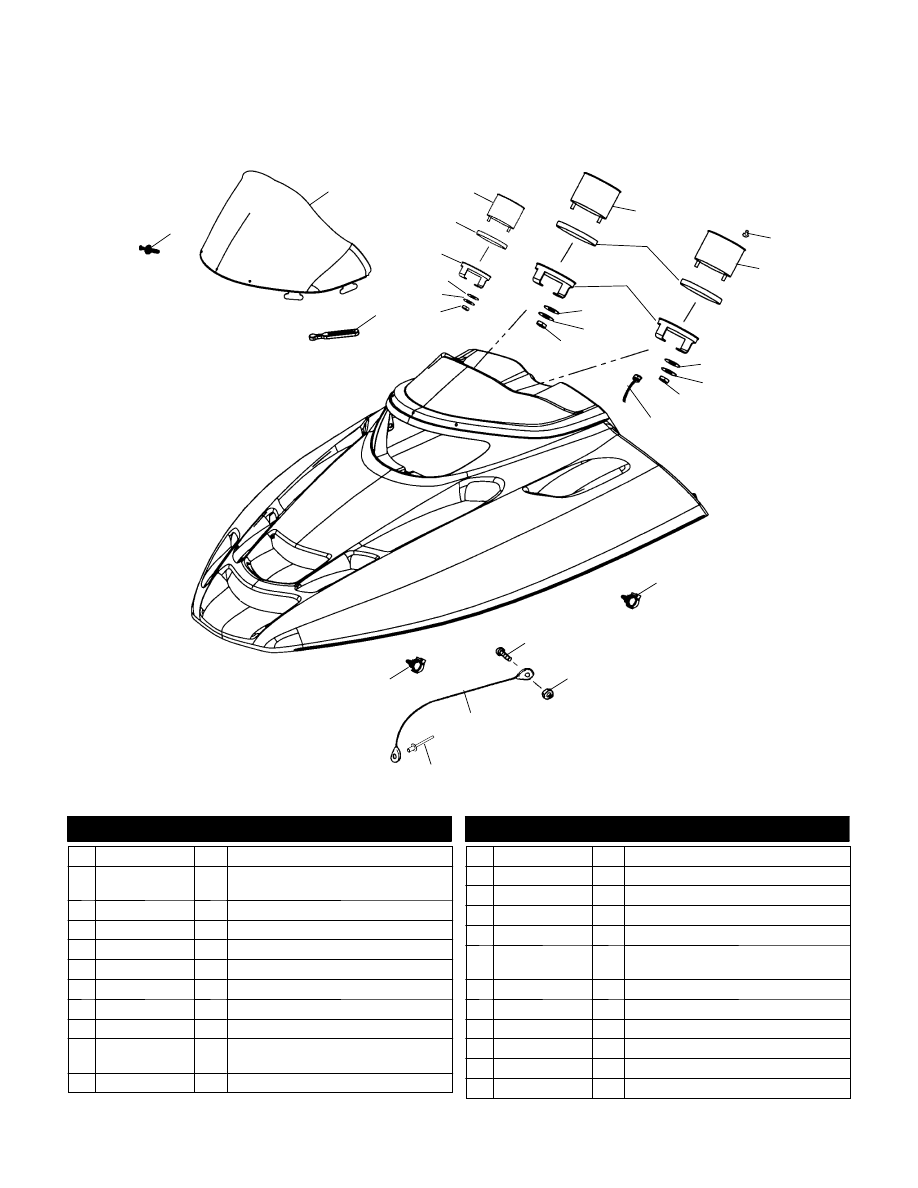

A8

HOOD

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

2

3

10

11

12

13

14

15

16

17

13

14

15

22

23

20

21

19

18

19

4

5

6

7

8

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet

2 5433517

5434194

1

1

Windshield, Smoke, 15-inch

Windshield, Smoke, 13-inch

3 5410970

4 Retainer, Windshield

4 3280321

2 Nut

5 7555868

2 Washer, Lock

6 3280324

2 Washer, Flat

7 3280322

1 Clamp

8 3280323

1 Cushion

9 3280404

1 Asm., Gauge (M-10 ACE)(Incl. 7,8)

10 3280409

4030015

1

3

Asm., Tachometer

Bulb, Replacement

11 3280209

2 Cushion, Rubber

12 3280210

2 Bracket, Speedometer/Tachometer

13 3280157

4 Washer, Flat

14 3280156

4 Washer, Split Lock

15 3280158

4 Nut

16 3280186

1 Knob, Trip Odometer

17 3280411

4030015

1

4

Asm., Speedometer

Bulb, Replacement

18 3280385

1 Cable, Speedometer

19 4010589

3 Clip, Rosebud

20 7512018

2 Screw

21 7541925

2 Nut, Nylok

22 7080521

2 Cable, Hood Retainer

23 7661079

2 Rivet

3/02
