Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Manual - part 7





B12

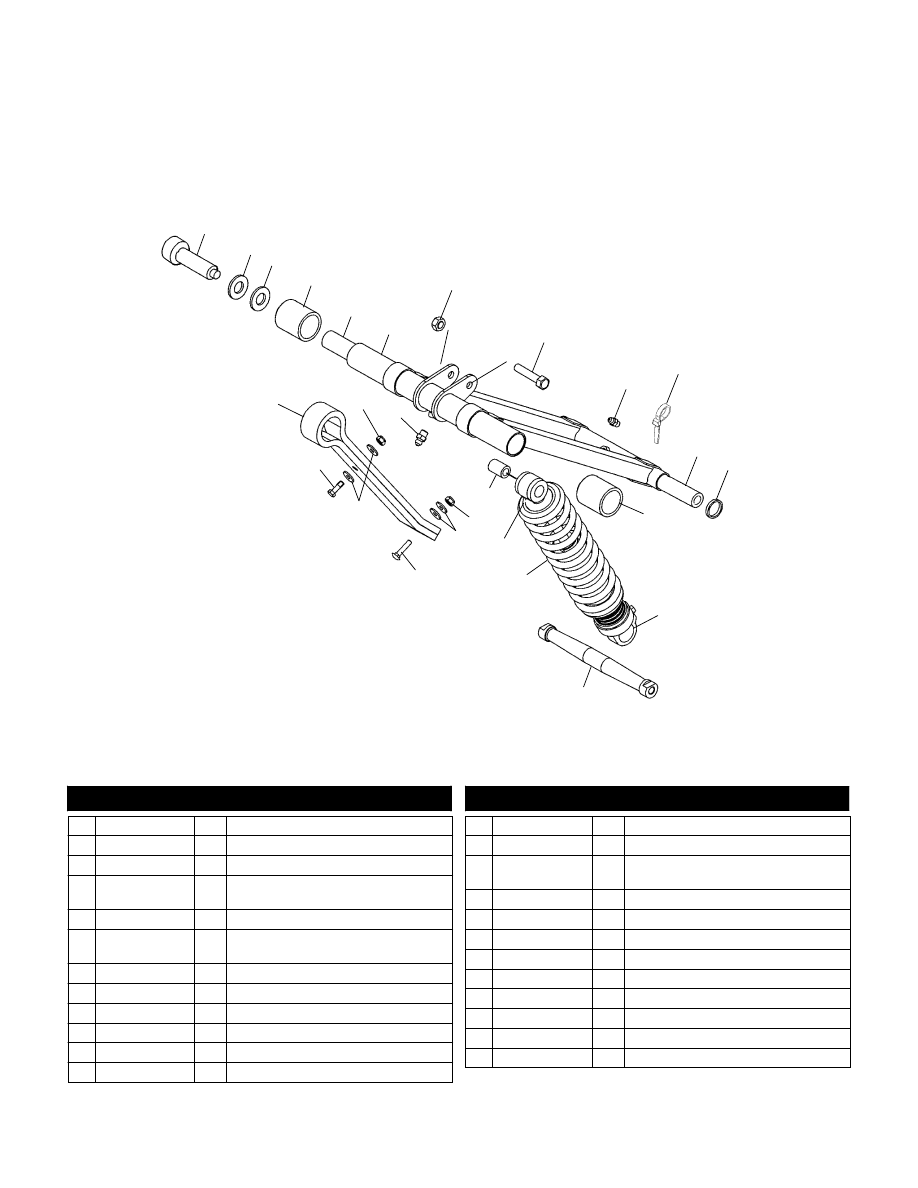

FRONT TORQUE ARM (M-10)

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

5

6

18

7

8

11

12

1

2

3

14

17

16

23

22

21

9

9

20

20

24

15

4

19

10

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517815

2 Screw

2 7552614

2 Washer, Lock

3 7555984

2 Washer, Flat

4 5132595

7512257

2

2

Spacer, Upper

Screw, Socket Set

5 5132675

1 Shaft

6 1541527-067

1541893-067

1

1

Arm, Torque, M-10, Black

Arm, Torque ACE, Black

7 7542439

1 Nut, Nylok

8 7515415

1 Screw

9 7080424

2 Fitting, Lubrication

10 7080138

4 Cable Tie (ACE)

11 5132579

1 Shaft

12 5132783

2 Spacer

13 5435190

1 Sleeve, ACE Wire

14 7042224

1 Shock, Front Track, M-10

15 --------------

2 Shaft, Tapered (See Rear Suspension,

M-10, M-10 ACE Pg. B11, Ref. 25)

16 7041671-067

1 Spring, Compression, Black

17 5020618

1 Retainer, Spring, Slotted

18 5333905

1 Sleeve

19 7542324

1 Nut, Nylok

20 7556175

4 Washer, Flat

21 7515316

1 Bolt, Carriage

22 7512392

1 Screw

23 5411940

1 Strap, Limiter

24 7542344

1 Nut, Nylok, Thin

3/03

B13

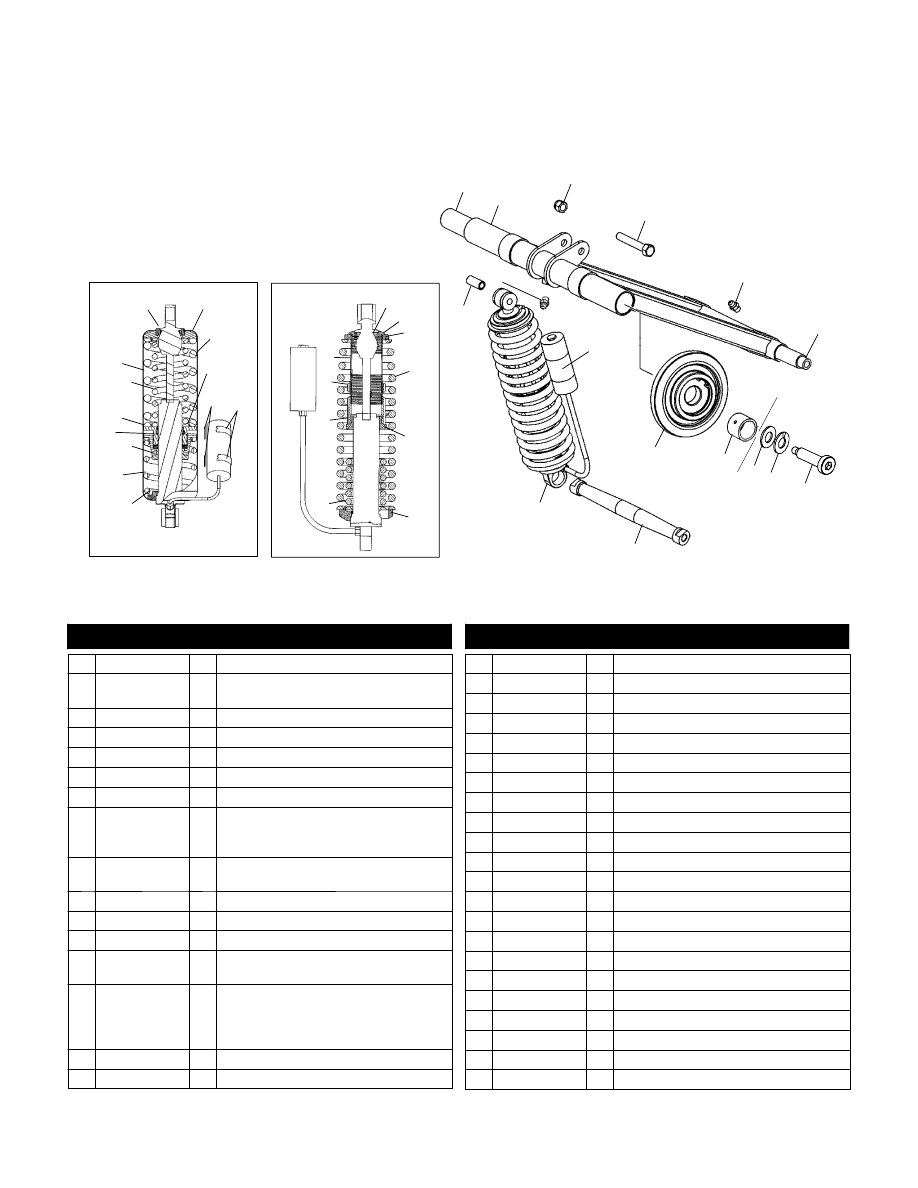

REAR TORQUE ARM (M-10)

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3

4

5

6

8

9

10 11

12

13

15

14

17

20

16

25

18

24

21

23

22

19

5

7

M-10

M-10 ACE

37

34

35

26

31

38

33

28

36

32

27

30

29

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.. Description

Ref. Part No.

Qty.. Description

1 5132578

1 Shaft

2 1541527-067

1541894-067

1

1

Arm, Torque (M-10)

Arm, Torque (ACE)

3 7542439

1 Nut, Nylok

4 7515415

1 Screw

5 7080424

2 Fitting, Lubrication

6 5133093

1 Shaft

7 7079432

1 Decal, M-10, Fox

8 1590308

3514330

7710486

2

2

2

Asm., Wheel

Bearing

Ring, Retaining

9 5132582

7512257

2

2

Collar

Screw, Socket Set

10 7555984

2 Washer, Flat

11 7552614

2 Washer, Lock

12 7517815

2 Screw, Socket Head

13 --------------

1 Shaft, Tapered (See Rear, Suspension,

M-10, M-10 ACE Pg. B11, Ref. 25)

14 ----------------

--------------

1

1

Shock, Rear Track (See Shock, Rear

Track, M-10 Pg. C10 for Details)

Shock, Rear Track (See Shock, Rear

Track, M-10 ACE Pg. C9 for Details)

15 5333905

1 Sleeve

16 5244747

1 Cap (M-10)

17 5020618

1 Retainer, Spring Slotted (M-10)

18 5132645

1 Nut, Preload (M-10)

19 7041935-067

1 Spring, Shock, Rear (M-10)

20 5433882

1 Bushing

21 5133032

1 Retainer, Spring, Rear

22 7041936-067

1 Spring, Overload, Rear (M-10)

23 5132625

1 Ring, Adjuster (M-10)

24 5132643

1 Nut, Ring Adjuster (M-10)

25 5132794

1 Sleeve (M-10)

26 5133746

1 Retainer, Spring, Lower (M-10 ACE)

27 7042208-067

1 Spring, Compression (M-10 ACE)

28 5434896

1 Bushing, Nylon (M-10 ACE)

29 5812432

2 Pad, Rubber (M-10 ACE)

30 7081119

2 Clamp, Hose (M-10 ACE)

31 5133747

1 Retainer, Spring, Upper (M-10 ACE)

32 7042207-067

1 Spring, Compression (M-10 ACE)

33 5433882

1 Bushing (M-10 ACE)

34 5133744

1 Retainer, Spring, Preload Adj. (M-10 ACE)

35 5133745

1 Collar, Spring, Preload Adj. (M-10 ACE)

36 7042206-067

1 Spring, Compression (M-10 ACE)

37 2683223

1 Cover (M-10 ACE)

38 5133778

1 Collar, Spring, Slotted (M-10 ACE)

5/03

B14

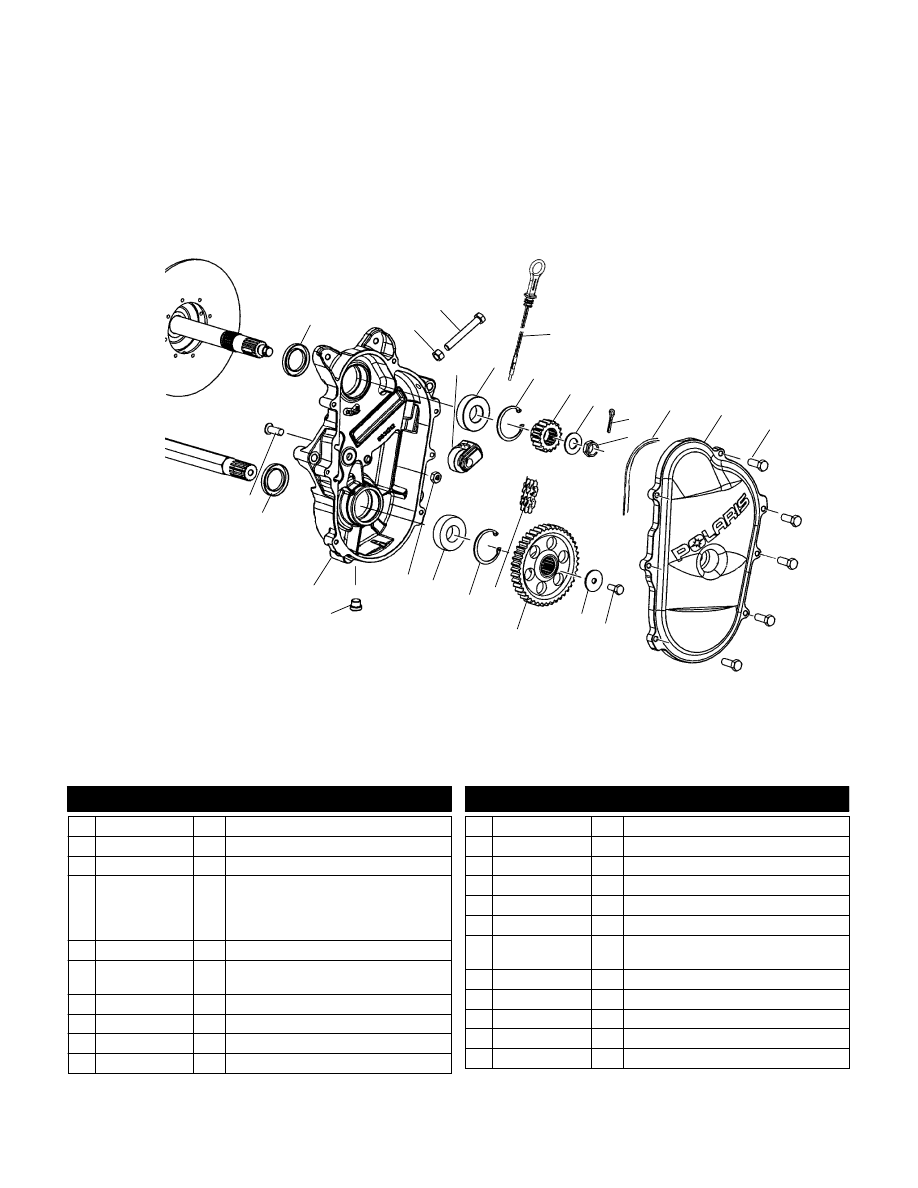

CHAINCASE

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

3

2

5

7

8

4

9

11

10

12

13

14

15

16

18

17

6

21

1

7

5

22

20

19

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3610030

2 Seal, Oil

2 7542404

1 Nut

3 7515459

1 Screw

4 1332266

5630123

3553002

7558702

1

1

1

2

Asm., Tightener, Sliding

Wheel, Idler

Bearing, Chaincase, Idler

Washer, Thrust

5 3514309

2 Bearing, Ball

6 1332143

5410675

1

2

Asm., Dipstick (Incl. O-Ring)

O-Ring

7 7718406

2 Ring, Retaining

8 3221102

1 Sprocket, 25T, 3/4W

9 7571620

1 Washer, Spring

10 7661203

1 Pin, Cotter

11 7547202

1 Nut, Insert

12 5411497

1 Gasket, Chaincase, O-Ring

13 5631354

1 Cover, Chaincase

14 7512242

5 Screw

15 7517979

1 Screw

16 7571618

1 Washer, Spring

17 3222101

3222099

1

1

Sprocket, 41T (700)

Sprocket, 40T (800)

18 3221108

1 Chain, 76P, 3/4W

19 7542451

1 Nut, Nylok

20 7052115

1 Plug

21 5134085

1 Chaincase

22 7515477

1 Screw

8/03

C1

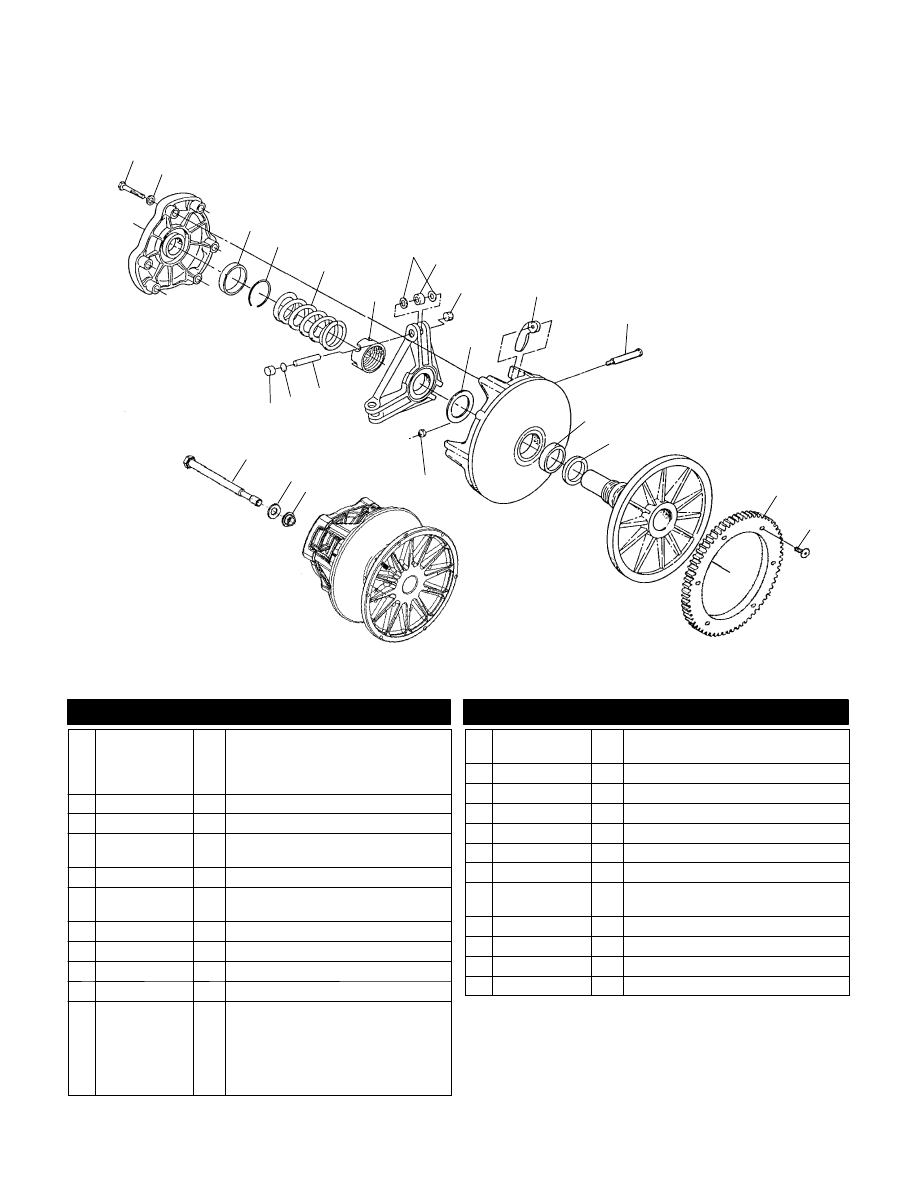

DRIVE CLUTCH

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3

4

5

6

7 8

9

10

11

12

13

14

15

16

17

19 18

9

E

2003 Polaris Sales Inc.

20

21

22

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1321931

1322022

1

1

Asm., Drive Clutch ES Basic 117

(Incl. All Less 5,11)(700)

Asm., Drive Clutch ES Basic 125

(Incl. All Less 5,11)(800)

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (700)

Bearing, Cover (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

7041781

1

1

Spring, Clutch, Black/Green (700)

Spring, Clutch, Blue/White (800)

6 5020425

1 Nut, Jam

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5430445

6 Button, Guide

10 5210754

5210753

5242981

5210752

5132542

5134018

AR

AR

AR

AR

AR

AR

Spacer, .050 Inch

Spacer, .032 Inch

Spacer, .025 Inch

Spacer, .020 Inch

Spacer, .130 Inch (700)

Spacer, .130 Inch (800)

11 1321586

1321585

3

3

Asm., Weight/Bushing 10-62 (700)

Asm., Weight/Bushing 10-64 (800)

12 7515105

3 Pin, Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5131062

1 Gear, Ring

16 7515351

6 Screw

17 7541906

3 Nut, FLEXLOC

18 5133079

5133054

3

3

Pin, Roller (700)

Pin, Roller (800)

19 2200387

1 Kit, Drive Clutch Shim

20 7517501

1 Screw

21 7556003

1 Washer

22 5132441

1 Washer, Clutch Retainer

8/03
