Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Manual - part 6





B8

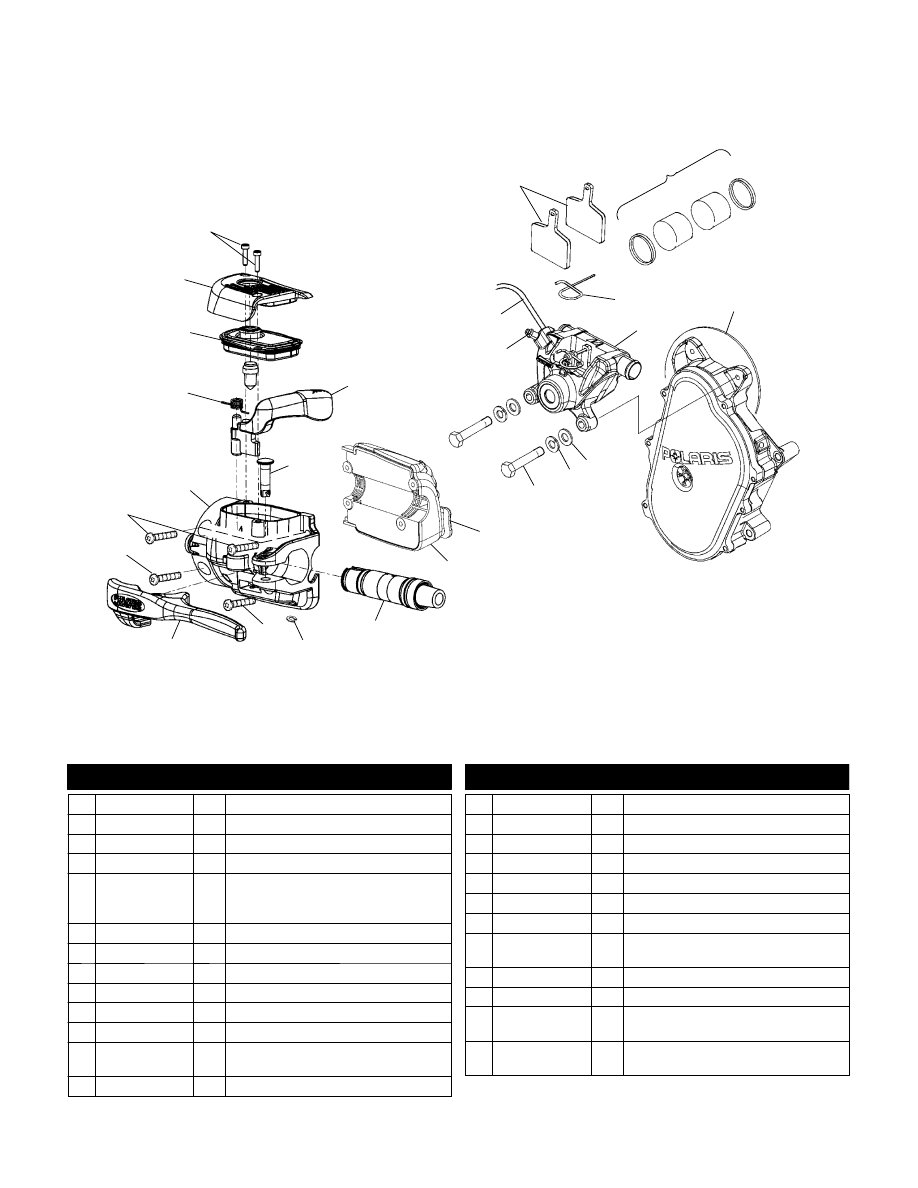

BRAKE

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

20

19

18

24

23

21

16

1

2

3

15

14

12

6

11

5

8

4

9

13

10

7

22

17

E

2003 Polaris Sales Inc.

25

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2201254

1 Kit, Cover Screws

2 2201255

1 Kit, Cover Assembly (Incl. 1,3)

3 --------------

1 Gasket

4 2201250

1 Kit, Park Lever Spring

5 2202146

4010157

1

1

Kit, Asm., Master Cylinder, Hayes

(Incl. 1-11)

Switch, Brake Light

6 7517441

2 Screw

7 7512078

1 Screw

8 2201943

1 Kit, Lever

9 7517566

1 Screw

10 2201945

1 Kit, Snap Ring

11 2201944

1 Kit, Cartridge Subassembly

12 2010206

2010218

1

1

Asm., Control, LH, E/R, Basic

Asm., Control, LH, E/R, Basic, Shock

13 5433291

1 Button, Switch, Hi/Lo, LH Control

14 2201946

1 Kit, Pivot Pin

15 2201251

1 Kit, Park Lever and Spring (Incl. 4)

16 1910607

1 Line, Brake

17 2202205

1 Kit, Bleeder Fitting

18 7515534

2 Screw

19 7552603

2 Washer, Spring Lock

20 7556160

2 Washer

21 2202201

1 Kit, Asm., Brake Caliper

(Incl. 17,22,23,24)

22 2202206

1 Kit, Pin Retaining

23 2202202

1 Kit, Brake Pad, Type 81 (Incl. 22)

24 2202207

2202204

1

1

Kit, Piston/Seal

Kit, Seal

25 --------------

1 Kit, Brake Disc

(See Drive Train Pg. C4, Ref. 20)

8/03

B9

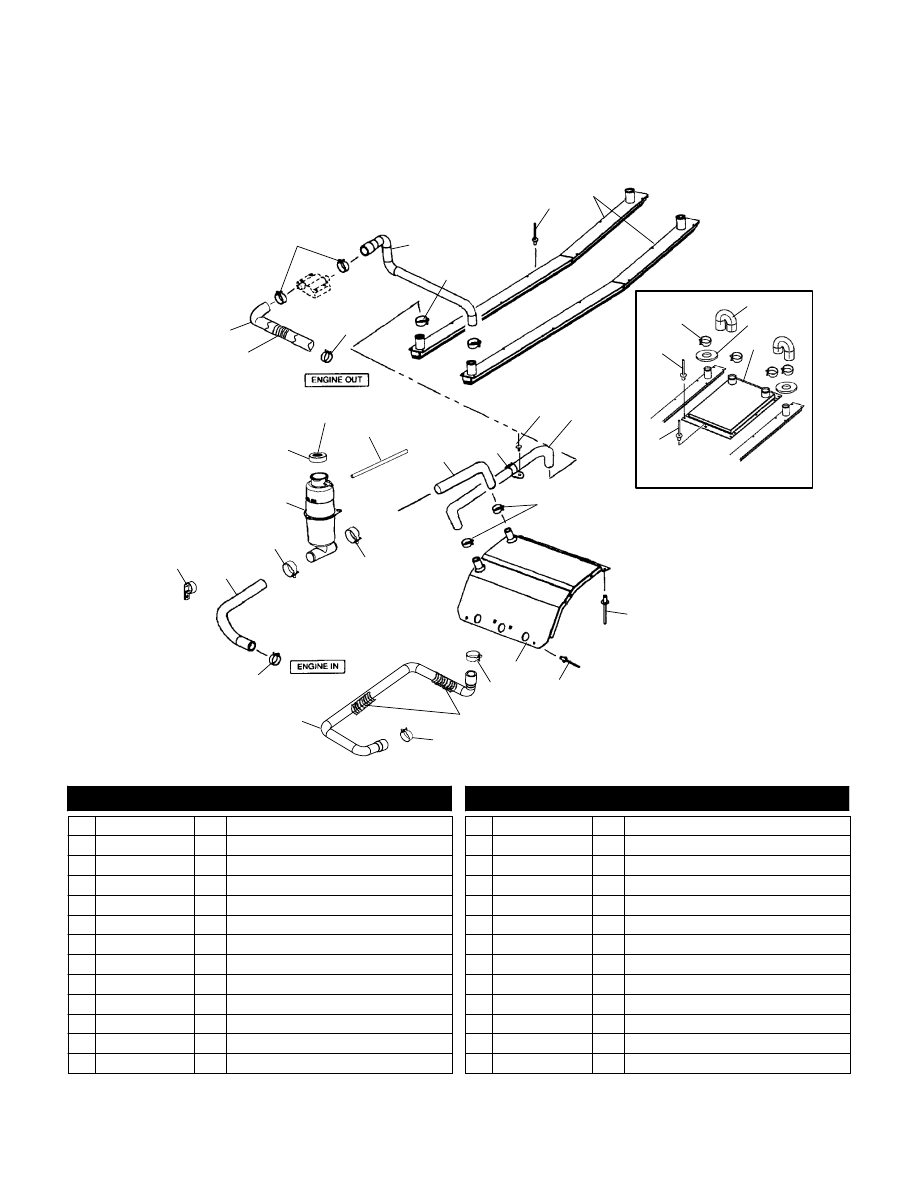

COOLING SYSTEM

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

20

1

2

3

4

18

10

12

11

17

23

19

26

22

1

1

1

13

13

14

15

16

5

21

25

24

3

16

11

(M-10)

3

8

6

9

5

E

2003 Polaris Sales Inc.

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7080844

8 Clamp, Springband

2 5412163

1 Hose, Wear Strip/Brake Cooler

3 7621432

25 Rivet

4 1240154

2 Wear Strip

5 7080843

4 Clamp, Springband

6 5412356

2 Hose, Cooling, 1 Inch, 180 Degree

7 5812023

2 Seal

8 1240153

1 Cooler, Supplemental

9 7621433

10 Rivet

10 5412162

1 Hose, Center Cooler/Wear Strip

11 7661637

10 Rivet

12 2520255

1 Cooler

13 7081030

2 Clamp, Bypass

14 5521398-13

3 Conduit, Flex

15 5411536

1 Hose, By-Pass

16 7080560

2 Clamp, Hose

17 7080951

1 Clamp, Hose, Vinyl Coated

18 5412160

1 Hose, Pump/Bottle

19 2520312

1 Bottle, Coolant

20 2511270

1 Cap, Pressure

21 7170063

1 Decal, Bottle Cap

22 8450003-1525

1 Line, Fuel

23 5412431

1 Hose, Cooler/Bottle

24 7080653

1 Clamp, Hose

25 7042134

1 Spring, Hose Retainer

26 5411956

1 Hose, Engine Out/Brake Cooler

8/03

B10

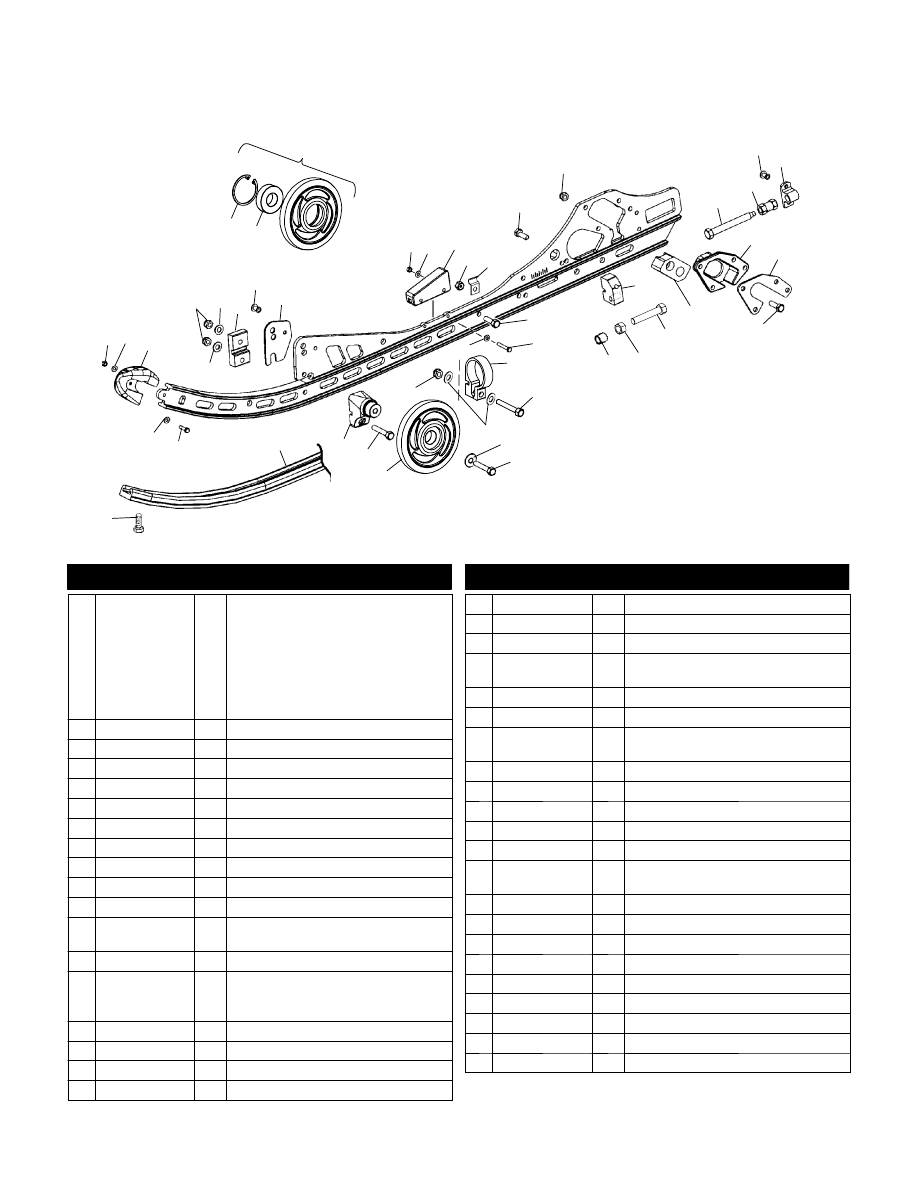

RAIL MOUNTING (M-10)

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

3

12

1

4

5

6

8

9

10

11

11

13

4

17

18

19

20

21

22

23

12

24

25

26

27

30

31

32

7

36

35

37

38

5

16

33

34

39

5

4

28

2

2

E

2003 Polaris Sales Inc.

15

14

29

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1541782-309

1541783-309

1541901-309

1541902-309

1

1

1

1

Asm., Rail, M-10, Natural, LH

(Incl. 1-3,13,19,20,30,38)

Asm., Rail, M-10, Natural, RH

(Incl. 1-3,13,19,20,30,38)

Asm., Rail, M-10, ACE, LH

(Incl. 1-3,13,19,20,30,38)

Asm., Rail, M-10, ACE, RH

(Incl. 1-3,13,19,20,30,38)

1 7541925

6 Nut, Nylok

2 7555792

4 Washer

3 5434374

2 Cap, Rail Tip

4 7542324

12 Nut, Nylok (Qty. 10 for ACE)

5 7558402

8 Washer, Flat (Qty. 4 for ACE)

6 5132577

2 Block, Rail Support

7 7661845

2 Rivet

8 5244651

2 Plate, Rail Support

9 7718407

2 Ring, Retaining (1 per Wheel)

10 3514303

2 Bearing (1 per Wheel)

11 1590275-244

2 Asm., Wheel, Scrolled, Bright Silver

Metallic (Incl. 9,10)

12 7555783

8 Washer, Flat

13 5411947

5412336

5432946

2

2

2

Bumper, Rail Jounce (M-10)

Bumper (M-10 ACE)

Loner, Bumper (M-10 ACE)

14 7547004

4 Nut (M-10 ACE)

15 7080963

4 Clip (M-10 ACE)

16 7512392

2 Screw (M-10 Only)

17 7517773

2 Screw

18 5132712

2 Nut, Tension Adjust

19 7621501

4 Rivet

20 5132611

2 Block, Idler Bolt Adjust

21 5631188

5631189

1

1

Guide, Slider, LH

Guide, Slider, RH

22 5245045

2 Plate, Coupler Block

23 7512310

6 Bolt

24 5434239

5434240

1

1

Block, Slider, Long, M-10, LH

Block, Slide, Long, M-10, RH

25 5132584

2 Block, Shock Pivot Threaded (M-10 Only)

26 7515511

2 Bolt (M-10 Only)

27 7542404

2 Nut (M-10 Only)

28 5133009

2 Spacer (M-10 Only)

29 7511876

4 Screw (M-10 ACE)

30 7511967

7510504

4

4

Bolt (M-10)

Screw (M-10 ACE)

31 5132832

2 Clamp, Reservoir (M-10 Only)

32 7515319

2 Bolt (M-10 Only)

33 7556179

2 Washer, Spring

34 7515382

2 Bolt

35 7512329

2 Bolt

36 5631065

2 Block, Wheel Mount, LWT

37 5521571

2 Hi-Fax

38 7511975

2 Screw

39 7515199

2 Screw

5/03

B11

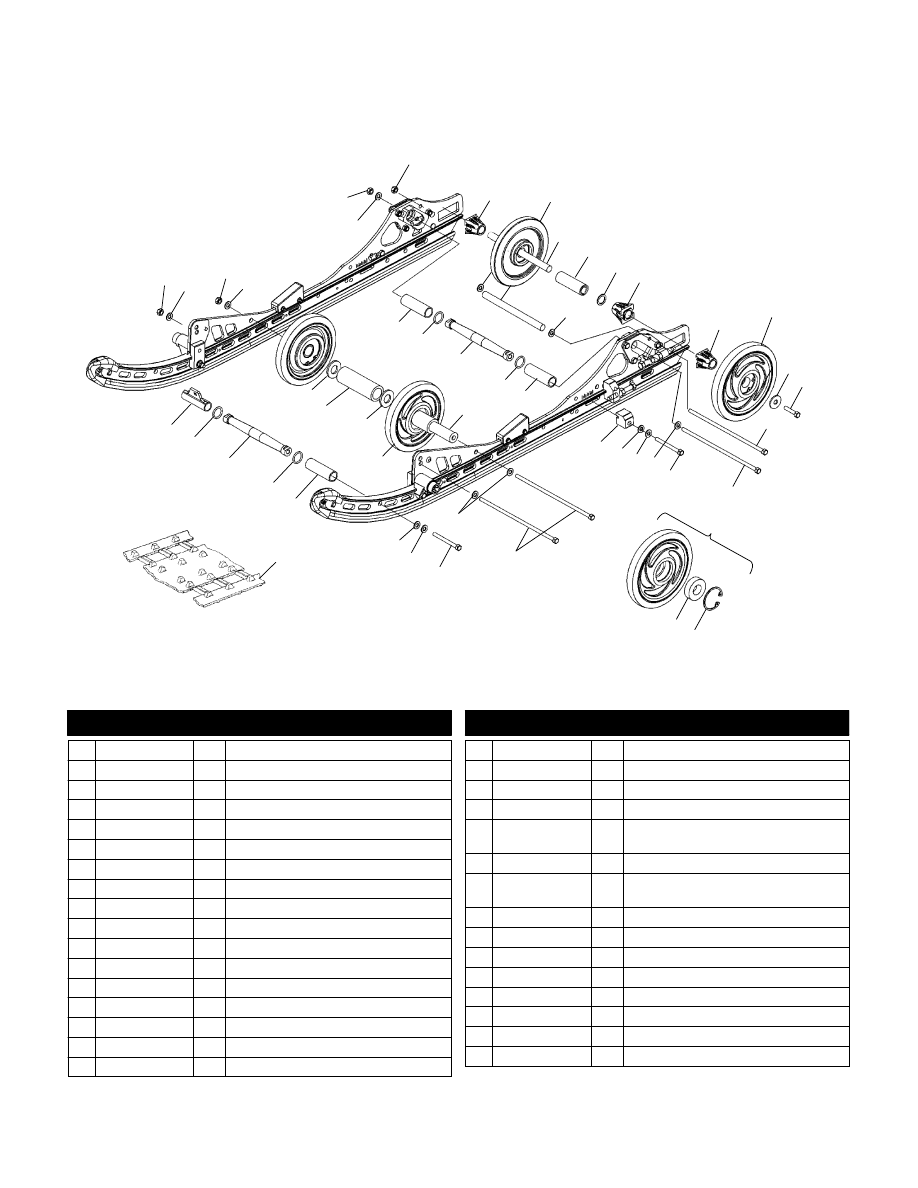

REAR SUSPENSION (M-10)(M-10 ACE)

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

1

4

4

4

8

6

5

9

9

10

11

19

18

26

20

25

23

28

30

29

7

22

2

1

3

31

31

32

24

24

2

12

13

21

15

24

24

23

23

25

14

15

16

17

27

27

16

2

2

2

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

3 Nut, Nylok

2 7555806

6 Washer, Flat

3 7547064

1 Nut, Nylok

4 5432535

4 Spacer, Idler

5 1590307

2 Asm., Idler Wheel

6 5020744

1 Shaft, Idler

7 5333285

1 Spacer, Idler, Long

8 7555918

1 Bushing

9 1590305-244

2 Asm., Idler Wheel, Scrolled, Silver

10 7556130

2 Washer, Belle

11 7517731

2 Bolt

12 7517896

1 Screw

13 7517821

1 Screw

14 7517856

2 Screw (M-10 Only)

15 7552603

4 Washer, Spring Lock (Qty. 2 ACE)

16 7556042

4 Washer (Qty. 2 ACE)

17 5132583

2 Block, Shock Pivot Adjust (M-10 Only)

18 7710444

2 Ring, Retaining

19 3514384

2 Bearing

20 7517921

2 Screw

21 7517857

2 Screw

22 5411994

5222840

1

AR

Track 1 Inch

Clip Guide

23 5333902

3 Spacer, Shock Centering (Qty. 1 ACE)

24 5411965

5411092

4

2

O-Ring

O-Ring (ACE)

25 5132793

2 Shaft, Tapered (Qty. 1 ACE)

26 5132586

1 Attachment, Lower (Limiter, Strap)

27 7556301

2 Bushing

28 5330394

1 Spacer, Bogie, Inner

29 1541530-244

2 Asm., Wheel, Silver

30 5132490

1 Shaft

31 7558402

2 Washer, Flat

32 5333477-067

1 Tube

8/03
