L

45

THE PERFECT FIT

Rear Suspension Adjustments

Rear Shocks

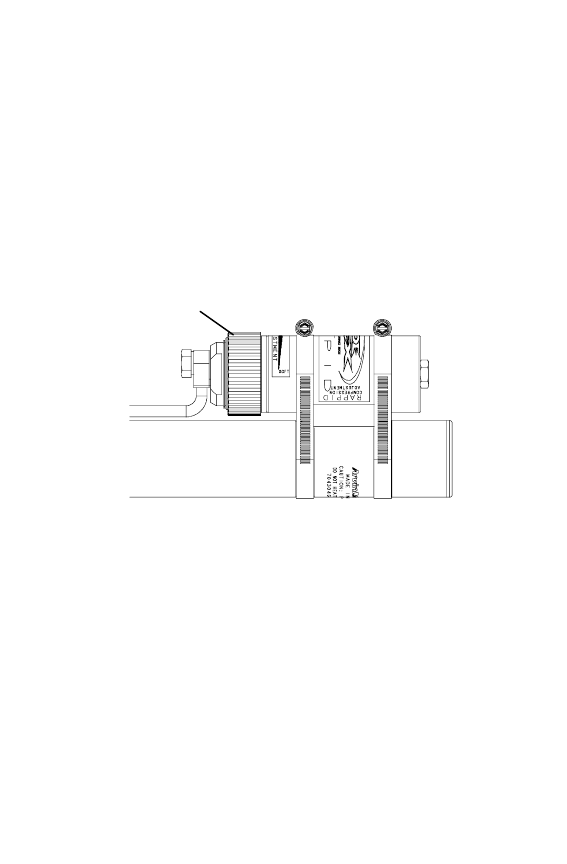

ARVIN Rapid Adjust Shock
The ARVIN Rapid Adjust shock is available as an option on some

models. Turn the Rapid Adjust knob (L) on the shock reservoir to

make adjustments to the compression damping.
Positions are labeled on the shock. When adjusting, we recommend

that you turn the adjuster slightly, then test ride.

46

THE PERFECT FIT

Handlebar Adjustments

Handlebar Position

Use the RIDER SELECT feature to adjust handlebar position. See

page 26.

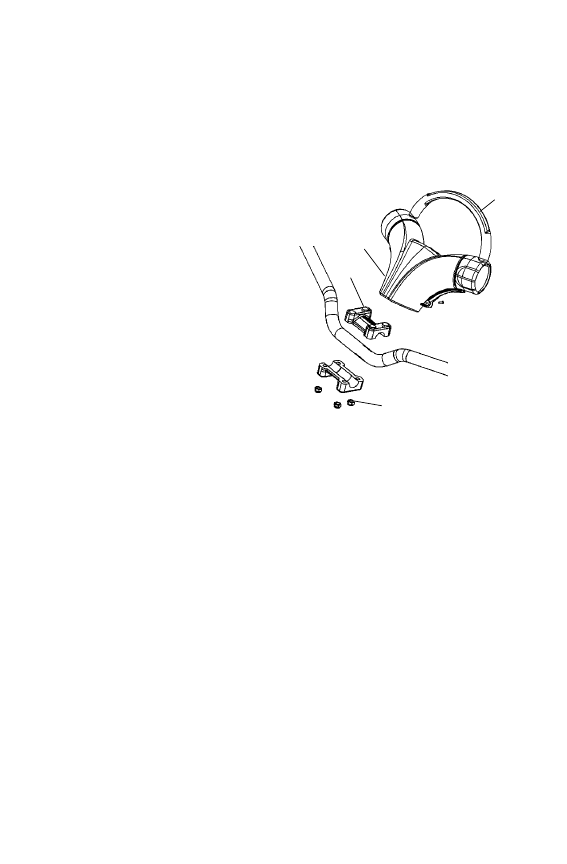

Handlebar Angle

Follow these steps to adjust

handlebar angle at the handlebar

block.
1. Remove the handlebar cover (1)

to expose the handlebar and the

four adjuster block bolts (2).

NOTE: If necessary, remove the

mountain bar (3).

2. Using a 7/16″ (11 mm) wrench,

loosen the four nuts (3) on the

bottom of the adjuster block (turn

handlebar to left or right for

access to back nuts).

NOTE: If necessary, pry the

blocks apart with a

screwdriver.

3. Adjust the handlebar to the desired height. Be sure handlebars,

brake lever and throttle lever operate smoothly and do not hit the

gas tank, windshield or any other part of the machine when turned

fully to the left or right.

4. Torque the handlebar adjuster block bolts to 11-13 ft. lbs. (15-18

Nm).

NOTE: Torque the front bolts first.

5. Reinstall the handlebar cover.

1

2

4

3

47

THE PERFECT FIT

Accessories

Polaris offers a wide range of accessories for your snowmobile to help

make each ride more enjoyable.
Use only Polaris parts and accessories on your Polaris snowmobile.

Use of unapproved parts and accessories may result in:
S

Non-compliance with government/industry requirements

S

Voiding of warranty

S

Injury to self or others

This applies, but is not limited to the following areas: brakes, clutches,

fuel systems, and exhaust systems.

NOTE: Exhaust systems are critical safety areas that must use

approved Polaris parts. Please see your Polaris dealer for

service.

48

THE PERFECT FIT

Traction Products (SwitchBack only)

Studs

Before equipping your machine with traction products, be aware of the

laws in your area pertaining to the use of traction products.
Use only Polaris traction products on your snowmobile. Track

warranties are void if track damage or failure results from improper or

excessive stud installation or the use of non-Polaris traction products.
See your dealer about installing studs and/or carbides.

CAUTION

Always install wear strips before installing studs. Failure to install

wear strips may result in cooler or tunnel damage. See page 49.
Never add shims to the wear strip. Track damage will result

because of lack of clearance between upper carrier wheels and

track.
Use of studs longer than the recommended length on machines

equipped with center coolers will result in center cooler damage

or damage to the tunnel.

Track studding will enhance braking control on hard-packed snow or

ice, but extreme caution is still required on such surfaces. Steering

ability may be reduced on hard-packed snow or ice.
When studded tracks are used, increased wear to the brake pads will

result from increased braking. Extended-wear brake pad kits are

available. See your dealer.

CAUTION

Aggressive studding patterns may require grinding protruding

stud bolts flush to prevent idler wheel damage. Maintain track

tension on studded tracks on the tight side of the spec to prevent

heat exchanger damage. Center of stud must be at least 1 1/8″

(2.86 cm) from the outside edge of the track.
