90

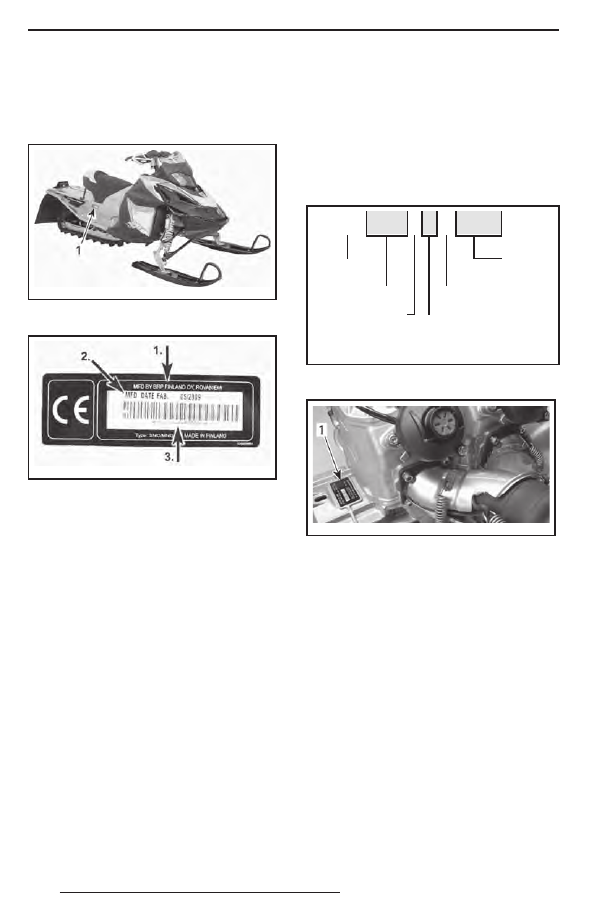

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными
снегохода

Табличка с данными снегохода находит-
ся на правой стороне туннеля

fmo2011-007-010_b

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

fmo2011-003-001

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)

Идентификационный
номер снегохода (VIN)

Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламаци-
ей для гарантийного ремонта или при
поиске украденного снегохода. Иден-
тификационные номера необходимы
дилеру для правильного оформления
гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируют-
ся, если заводские номера двигателя
и шасси удалены или испорчены любым
способом. Мы настоятельно рекомен-
дуем Вам записать все идентифика-
ционные номера Вашего снегохода
и сообщить их в регистрирующую ор-
ганизацию.

Идентификационный номер (VIN)

Идентификационный номер снегохода
(VIN) указан в табличке. (см. выше) и вы-
бит на туннеле рядом с табличкой.

Номер модели и год выпуска снегохо-
да (модельный год) являются составной
частью идентификационного номера
снегохода (VIN). См. рисунок выше.

YH2L SCAA 0 A R 000001

Код

производителя

Номер модели

Контрольная

цифра

Серийный

номер

Место производства

Модельный год: А = 2010

                            В = 2011

                            С = 2012

                            и т. д.

Номер двигателя

mmo2 007 -002 -007_a

ТИПОВОЙ ВАРИАНТ — ДВИГАТЕЛЬ 600 RS
1. Номер двигателя

91

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

RAVE 600 RS

ДВИГАТЕЛЬ

Тип двигателя

ROTAX® 593 RS

Количество цилиндров

2

Рабочий объём, см

3

594,4

Диаметр цилиндра, мм

72

Ход поршня, мм

73

Частота вращения коленчатого вала, при которой
развивается максимальная мощность, об/мин

8400 ± 100

Карбюратор

2

× TMX38

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Тип масла

См. «РЕКОМЕНДУЕМОЕ МАСЛО» и раз-

деле «ТОПЛИВО И МАСЛО».

Соотношение топливо/масло

33:1

Охлаждающая жидкость

Водный раствор этиленгликоля (50%

антифриза/50% дистиллированной воды).
Используйте готовую охлаждающую жид-

кость BRP или охлаждающую жидкость,

предназначенную для использования

в алюминиевых двигателях.

Объём системы охлаждения, л

4,5

Рекомендуемое топливо

Высококачественный

неэтилированный бензин

Минимальное октановое число

98 RON

Ёмкость топливного бака, л

22

Масло для смазки вала насоса
системы охлаждения

XPS INJECTION OIL (P/N 619 590 100)

СИСТЕМА ПРИВОДА

Тип ведущего шкива вариатора

TRA™ III light

Тип ведомого шкива вариатора

TEAM TSS-04

Включение, об/мин

5250

Количество зубьев малой звёздочки

23

Количество зубьев большой звёздочки

49

Количество зубьев ведущей звёздочки

8

92

МОДЕЛЬ

RAVE 600 RS

СИСТЕМА ПРИВОДА (ПРОДОЛЖЕНИЕ)

Масло в картере цепной передачи

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

Объём масла в коробке передач, мл

250

Тормозная система

Гидравлическая, REV-XP

TM

Тормозная жидкость

SRF (DOT 4) или GTLMA (DOT 4)

Номинальная ширина гусеницы, мм

380

Номинальная длина гусеницы, мм

3269

Высота профиля гусеницы, мм

44

Натяжение гусеницы

Прогиб, мм

45–60

Усилие

(1)

,



кг

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон.

Ремень вариатора

417 300 425

(3)

ПОДВЕСКА

Передняя подвеска

A-LFS

Передний амортизатор

KYB 40 PB HLCR

Ход передней подвески, мм

242

Задняя подвеска

PPS-3300

Центральный амортизатор

KYB 46 PB HLCR

Задний амортизатор

KYB 46 PB HLCR

Ход задней подвески, мм

390

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность, Вт (об/мин)

360 (6000)

Лампы фары (дальний/ближний свет)

2

× 60/55 Вт (H-4)

Лампа заднего фонаря

5/21

Свечи зажигания

Тип

NGK BR9ECS

(2)

Зазор, мм

0,45 ± 0,05 (не регулируется)

Предохранитель (доп. оборудование)

20 A

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

93

МОДЕЛЬ

RAVE 600 RS

МАССА И РАЗМЕРЫ

«Сухая» масса, кг

209

Общая длина, мм

3000

Общая ширина

(4)

,



мм

1250

Общая высота, мм

1130

Лыжная колея, мм

1080

(1)

  Измеряется между накладкой полоза и внутренней нижней частью гусеницы

при приложенном вертикальном усилии.

(2)



ВНИМАНИЕ

ВНИМАНИЕ

Регулировка межэлектродного зазора свечей зажигания

данного типа не допускается.

(3)

  После установки нового ремня вариатора необходимо проверить его регулиров-

ку по высоте. Обратитесь к дилеру Lynx, чтобы проверить правильность выбора
ремня для Вашей модели снегохода.

(4)

  Движение по трассе: узнайте требования местного законодательства и устано-

вите лыжи в необходимое положение.

Вибрации на сиденье (EN 1032, ISO 5008) не более 0,5 м/с

2

.

Вибрации на рукоятках (EN 1032, ISO 5008) не более 2,5 м/с

2

.
