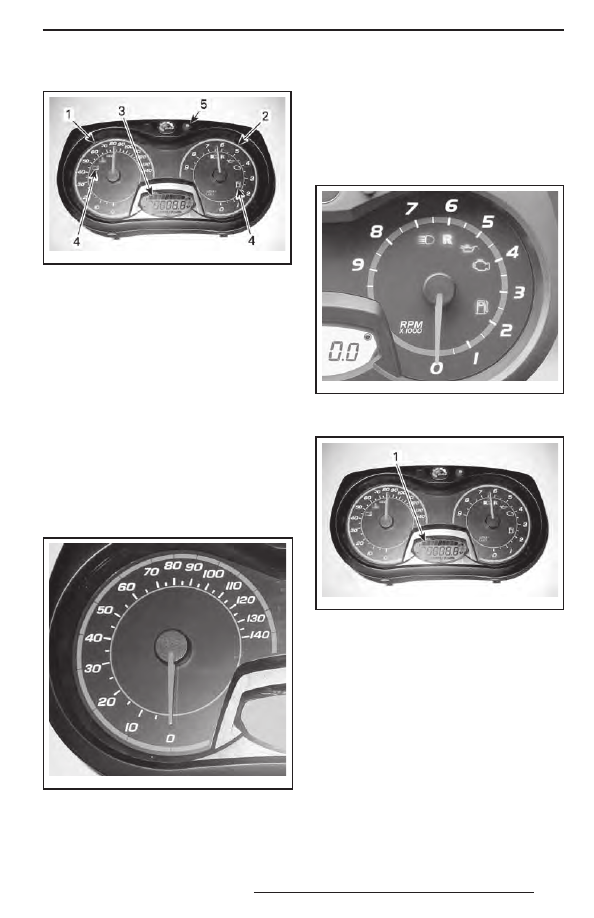

Описание информационного центра

mmo2 014 -002-001_a

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного центра
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: На заводе информацион-

ный центр настроен для отображения ин-

формации в Метрической системе мер,

однако его настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.
1) Спидометр
Отображает скорость движения снего-

хода в километрах или в милях в зави-

симости от выбранной установки.

mmo2 014 -001-001

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -003-019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 014 -002-001_b

1. Цифровой дисплей

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  вывода  сообщений,  отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

–  отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

42

!



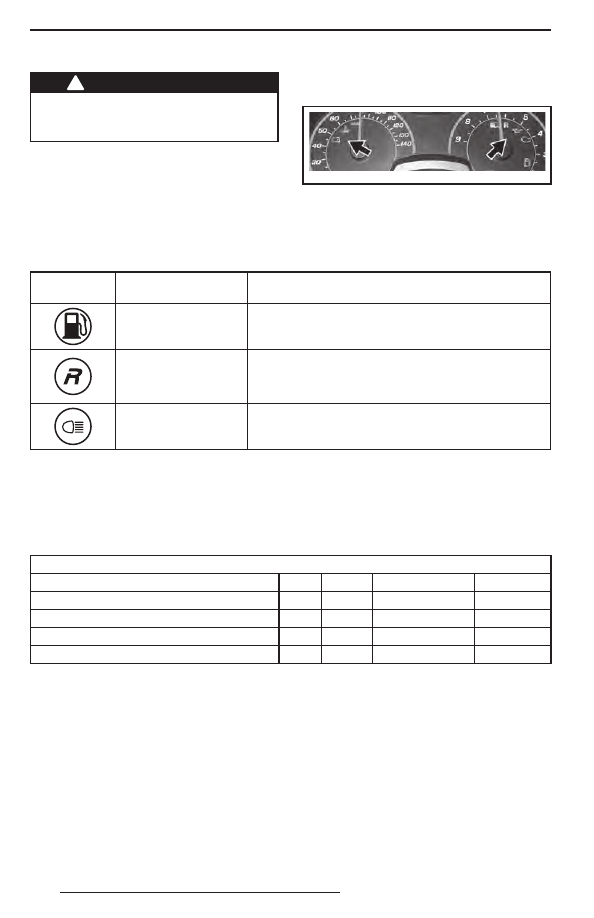

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

СИГН.

ЛАМПА (-Ы) ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

—

Низкий  уровень  топлива.  На  дисплее  отображает-

ся только один (1) сегмент. Дозаправьте топливо как

можно раньше

Продолжительные

сигналы, повторяю-

щиеся с небольшой

частотой

Реверс включён

—

Включён дальний свет фар

5) Кнопка SET (S)
Кнопка используется для просмотра, настройки и сброса параметров, отображае-

мых на многофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.
Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

RAVE XTRIM ADVENTURE LX 49 RANGER

A) Одометр

X

X

X

X

B) Счётчик пробега за поездку «A» или «B»

X

X

X

X

C) Счётчик моточасов

X

X

X

X

D) Уровень топлива

X

X

X

X

ПРИМЕЧАНИЕ: На заводе многофункциональный дисплей настроен для отображе-

ния информации в Метрической системе мер, однако его настройку можно изме-

нить для показаний в единицах измерения, принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.

4)  Сигнальные лампы и предупреж-

дающие сообщения

mmo2 014 -002-003_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

43

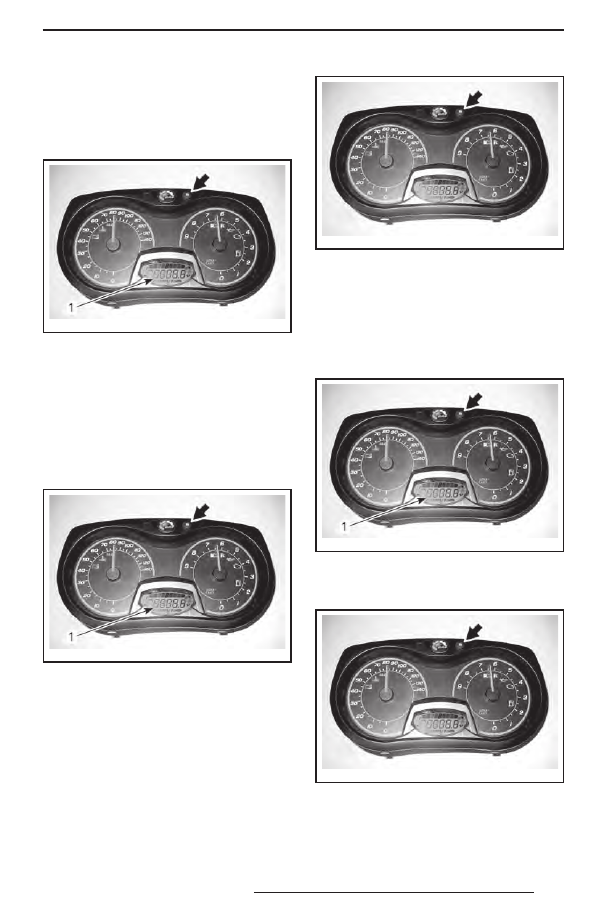

A) Одометр
Измеряет общий пробег снегохода в ки-

лометрах или милях.
Для выбора режима одометра нажимай-

те кнопку SET (S).

mmo2 014 -002-001_d

1. Режим одометра

B)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет

путь, пройденный снегоходом с момен-

та последнего сброса показаний.
Для выбора режима счётчика пробега

за поездку (TRIP A/TRIP B) нажимайте

кнопку SET (S).

mmo2 014 -002-001_d

1. Режим счётчика пробега за поездку (TRIP A/TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 014 -002-001_c

C) Счётчик моточасов
При включённом электрооборудовании

этот счётчик регистрирует наработку

двигателя с момента последнего сбро-

са показаний.
Для выбора режима счётчика моточасов

(HrTRIP) нажимайте кнопку SET (S).

mmo2 014 -002-001_d

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 014 -002-001_c

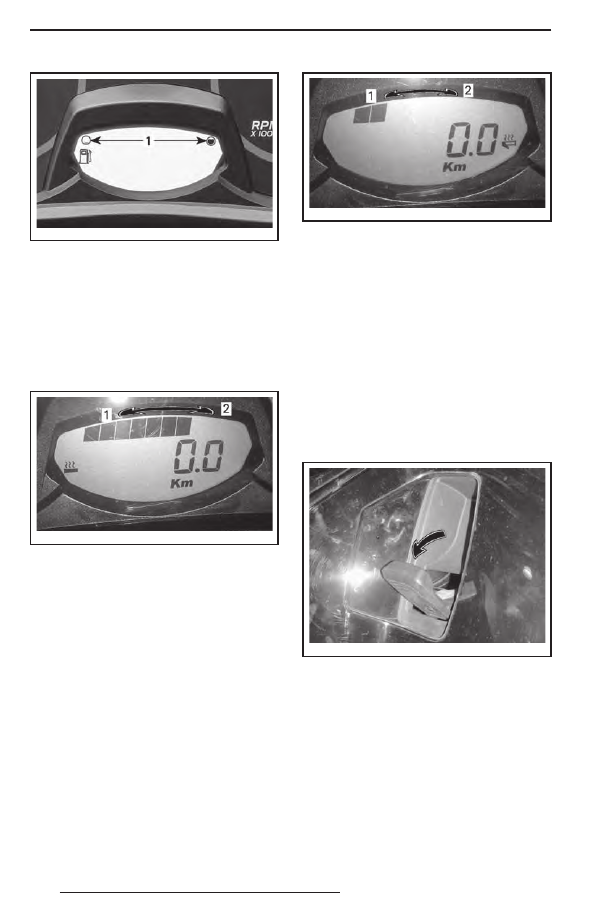

D) Уровень топлива
Сегментный индикатор непрерывно по-

казывает остаток топлива в баке.

44

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

E) Интенсивность обогрева рукояток
Интенсивность обогрева отображается

на цифровом дисплее.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности. При отпуска-

нии дисплей возвращается в режим ото-

бражения уровня топлива в баке.

mmo2 013 -004-039_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

F)  Интенсивность обогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: При нажатии на выклю-

чатель интенсивность обогрева отобра-

жается на цифровом дисплее. При отпус-

кании дисплей возвращается в режим

отображения уровня топлива в баке.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности.

mmo2 013 -004-040_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Настройка информационного центра
Выбор единиц измерения

(км/ч или миль/ч)
Можно установить метрические едини-

цы измерения или единицы измерения,

принятые в Великобритании и США. Об-

ратитесь к авторизованному дилеру Lynx.

11)  Рычаг переключения

передач

Данный рычаг предназначен для вклю-

чения передачи заднего хода.

mmo2 009 -005-016_a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО
ХОДА

Более подробная информация приведена

в главе «ВКЛЮЧЕНИЕ ПЕРЕДАЧИ ЗАД-

НЕГО ИЛИ ПЕРЕДНЕГО ХОДА» раздела

«ОСНОВНЫЕ ОПЕРАЦИИ».

12)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
