Снегоход Lynx Rave 600 ACE. Руководство - часть 8

инФОРмаЦиЯ

О ТРанСПОРТнОм

СРЕДСТвЕ

34

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функци-

ональными возможностями или их наличие может определяться наличием установ-

ленного дополнительного оборудования.
ПРИМЕЧАНИЕ: Некоторые предупреждающие таблички не показаны на рисунках.

Для получения информации о предупреждающих табличках, расположенных на сне-

гоходе, обратитесь к разделу «ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ».

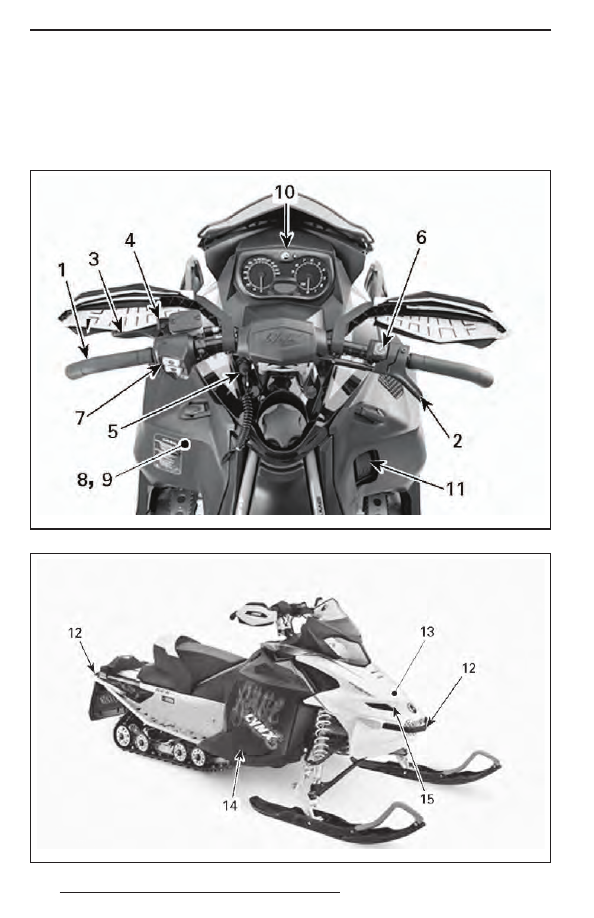

fmo2012-003-070_a

ТИПОВОЙ ВАРИАНТ

fmo2011-009-002_e

35

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

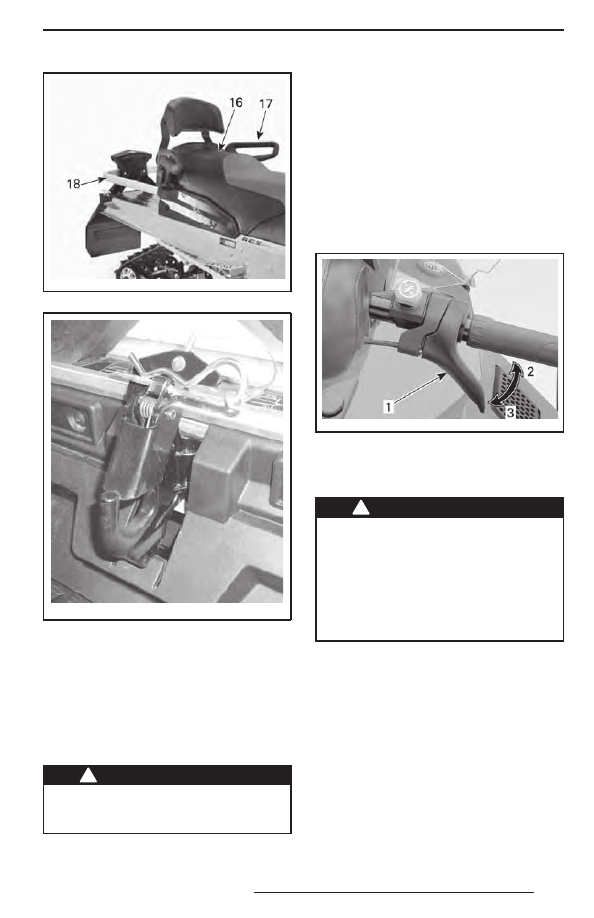

fmo2012-002-003_b

ПОКАЗАН ADVENTURE LX 49 Ranger

fmo2012-003-013

ПОКАЗАНА МОДЕЛЬ СО СЦЕПНЫМ УСТРОЙ-
СТВОМ J-ТИПА

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда Вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-

но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к потере

контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к уве-

личению оборотов двигателя. При пол-

ном отпускании рычага дроссельной

заслонки двигатель автоматически пе-

реходит в режим холостого хода.

mmo2 008 -008-011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия, должен самостоятельно воз-

вращаться в исходное положение.

Эксплуатация снегохода с неисправ-

ным механизмом привода дросселя

категорически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании

рычаг  автоматически  возвращается

в исходное положение. Эффективность

торможения зависит от приложенного

к рычагу усилия, а также от характера

местности и снежного покрова.

36

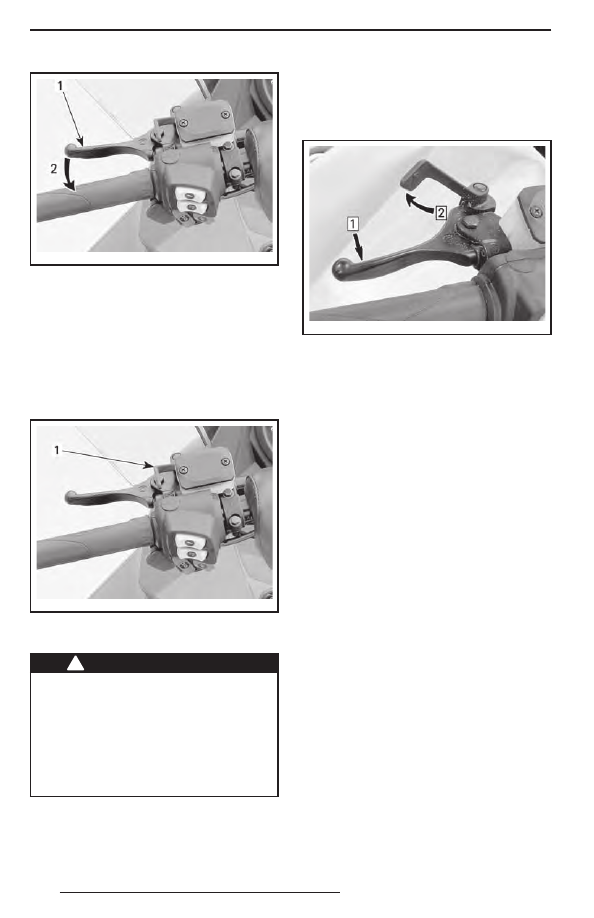

mmo2 008 -008-012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 008 -008-012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь,  что  стояночный  тормоз  от-

ключён. Продолжительное движе-

ние на снегоходе с нажатым рыча-

гом тормоза может стать причиной

повреждения тормозной системы,

потери тормозного эффекта и/или

возгорания.

Включение стояночного тормоза
Нажмите рычаг тормоза и зафиксируй-

те его, как указано ниже, с помощью

блокировочного рычага, см. рис.

mmo2 009 -005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокиру-

ющий рычаг автоматически вернётся

в исходное положение. Перед началом

движения не забывайте полностью от-

ключать стояночный тормоз.

5)  Выключатель

двигателя со шнуром

безопасности

Выключатель (контактное устройство)

располагается на левой стороне консоли.
Чтобы обеспечить возможность экс-

плуатации снегохода, необходимо надеть

колпачок шнура безопасности на кон-

тактное устройство.
ПРИМЕЧАНИЕ: Если запрограммиро-

ванный  ключ  DESS  (колпачок  шнура

безопасности) правильно установлен

на контактное устройство, должны про-

звучать два коротких звуковых сигнала.

Если Вы слышите другую комбинацию

звуковых сигналов, обратитесь к раз-

делу «СИСТЕМА МОНИТОРИНГА» для

определения кода неисправности DESS.
Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведёт к остановке двигателя.
