Закрывание боковой панели осущест-
вляется в последовательности, обрат-
ной снятию.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

Снятие и установка боковой панели

Для снятия боковой панели открой-
те её, а затем поднимите. Освободи-
те нижнюю петлю из прорези, затем,
опустив панель, освободите верхнюю
петлю.

1. Откройте боковую панель в соот-

ветствии с описанием, приведённым
в текущей главе.

2. Поднимите боковую панель, затем

освободите нижнюю часть из паза.

3. Опустите боковую панель, затем

освободите верхнюю часть из паза.

4. Снимите боковую панель.

Установка боковой панели осуществля-
ется в последовательности, обратной
снятию.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

15) Капот

Снятие капота

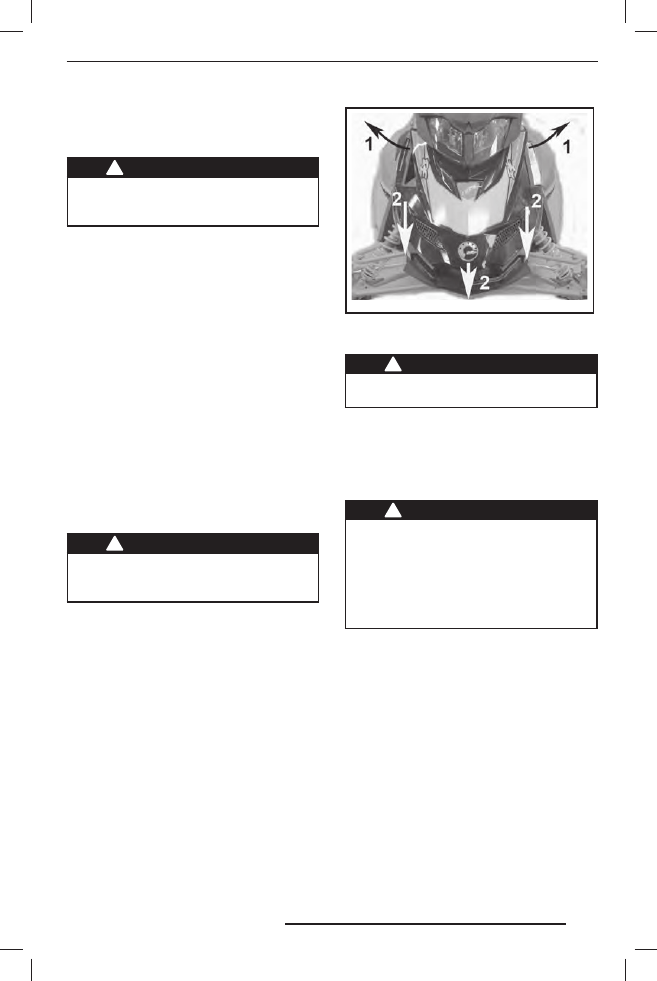

Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.

fmo2012-009-001

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода со снятым капотом.

16) Пассажирское сиденье

Двухместные модели

Фиксированное пассажирское сиденье
со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Во в ре м я д в и же н и я с не гоход а
п а с с а ж и р ( - ы ) д о л ж е н с и д е т ь
на своём месте, опираясь ногами
на подножки и держась руками
за поручни. Соблюдайте это про-
стое правило и риск падения пас-
сажира будет сведён к минимуму.

17) Поручни для пассажира

Двухместные модели

Задние поручни служат для того, чтобы
пассажир мог за них держаться.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

18) Задняя багажная

площадка

ПРЕДОСТЕРЕЖЕНИЕ

Пре д меты на за д нем бага ж ни -
ке должны быть надёжно закре-
плены. Не перевозите хрупкие
предметы. Тяжёлый груз на за-
днем багажнике может ухудшить
управляемость снегохода. Отрегу-
лируйте подвеску в соответствии
с нагрузкой. Грузоподъёмность
задней багажной площадки огра-
ничена: МАКСИМУМ — 15,8 кг. При
перевозке груза передвигайтесь
осторожно. Неровности преодо-
левайте на малой скорости.

19) Сцепное устройство

Сцепное устройство можно использо-
вать для буксировки различных грузов.
Используйте буксировочную тягу.

ПРИМЕЧАНИЕ: Допустимый вес бук-
сируемого груза указан в табличке
на корпусе снегохода. Не перегружай-
те снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-
ровки груза запрещено. Исполь-
зуйте жёстк ую буксирную тяг у.
Груз, буксируемый на канате, мо-
жет врезаться в снегоход при вне-
запном торможении или на склоне
и опрокинуть его.

Сцепное устройство
(язычкового типа)

Чтобы прицепить оборудование к сцеп-
ному устройству, закрепите буксиро-
вочную тяг у к проушине сцепного
устройства, используя фиксирующий
палец.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

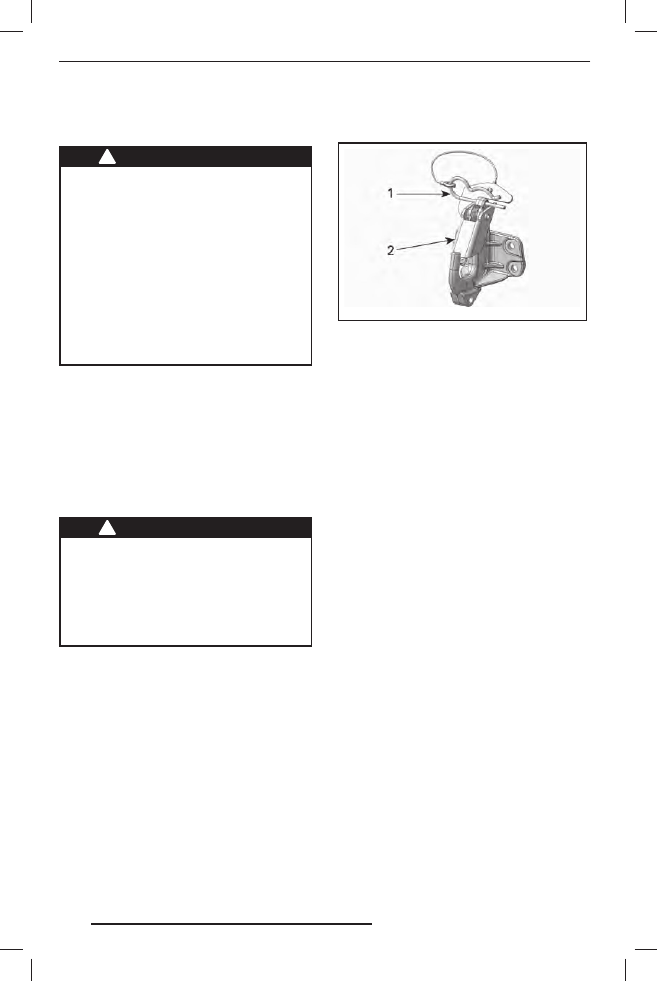

Сцепное устройство (J-типа)

Модели 49 Ranger

mmo2 011 -007 -012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

Присоединение к сцепному устройству

1. Извлеките проволочный фиксатор.

2. Расположите проушину дышла бук-

сируемого оборудования над крюком
сцепного устройства.

3. Нажмите на дышло, отклонив предо-

хранительную защёлку.

4. Закрепите предохранительную за-

щёлку, установив проволочный фик-
сатор.

Отсоединение от сцепного
устройства

1. Извлеките проволочный фиксатор.

2. Нажмите на предохранительную за-

щёлку вперёд, чтобы снять дышло
с крюка.

3. Отсоедините буксируемое оборудо-

вание.

4. Установите проволочный фиксатор

на место.

ТОПЛИВО

Рекомендуемое топливо

Используйте неэтилированный бензин,
содержащий МАКСИМУМ 10% этанола.
К минимальному октановому числу ис-
пользуемого топлива предъявляются
следующие требования:

МИНИМАЛЬНОЕ ОКТАНОВОЕ ЧИСЛО

ДВИГАТЕЛЬ

95 RON

600 ACE

ВНИМАНИЕ

Ок тановое чис ло то -

плива должно соответствовать его
типу. Никогда не экспериментируй-
те с другими сортами топлива. Ис-
пользование нерекомендованного
топлива может привести к повреж-
дениям двигателя или системы по-
дачи топлива.

Топливный антифриз

Может использоваться специальный
топливный антифриз на изопропиловой
основе (150 мл топливного антифриза
на 40 л бензина).

ПРИМЕЧАНИЕ: Топливный антифриз
не должен содержать метилгидрата.

Заправка топливом

ПРЕДОСТЕРЕЖЕНИЕ

– То п л и в о я в л я е т с я п о ж а р о -

и взрывоопасным продуктом.

– Не пользуйтесь источником от-

крытого огня для проверки уров-
ня топлива.

– Не курите и убедитесь, что по-

близости отсутствуют источники
открытого огня или искр.

– Производите заправку на откры-

том воздухе или в хорошо венти-
лируемом помещении.

1. Остановите двигатель.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к заправ-
ке, остановите двигатель.

2. Водитель и пассажир должны сойти

со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Н е п о з в о л я й т е н и ко м у с и д е т ь
на снегоходе во время заправки.
Если во время заправки произой-
дёт возгорание или взрыв, води-
тель и пассажир могут оказаться
не в состоянии быстро покинуть
опасное место.

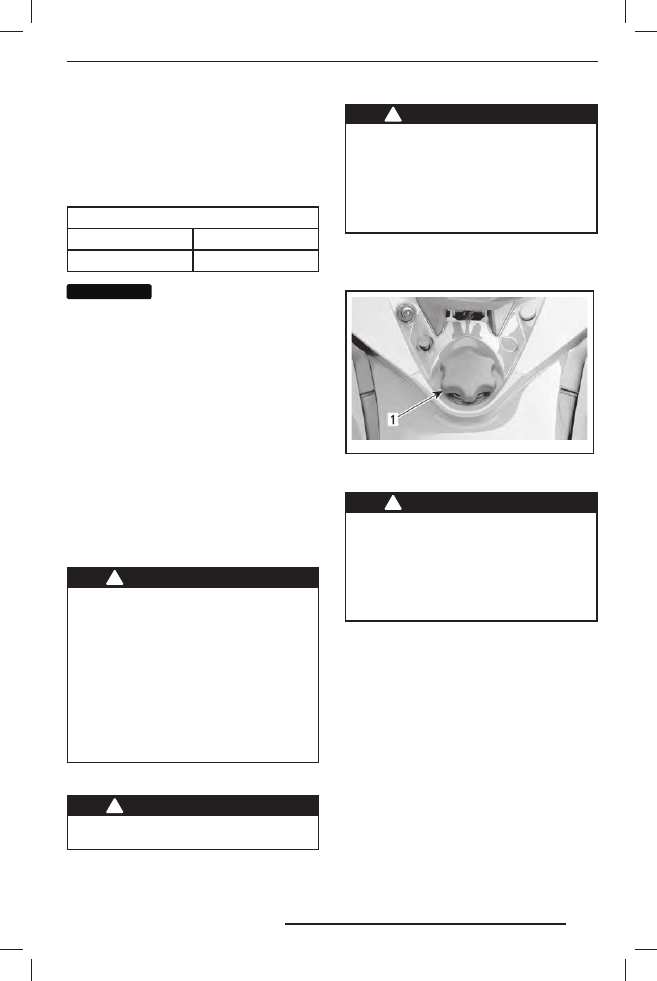

3. Медленно отверните крышку топлив-

ного бака против часовой стрелки
и снимите её.

mmo2 008 -008 -004_a

ТИПОВОЙ ВАРИАНТ
1. Крышка топливного бака

ПРЕДОСТЕРЕЖЕНИЕ

Если при этом слышен свист, сви-
детельствующий о наличии избы-
точного давления в баке, покажи-
те снегоход дилеру — возможно,
требуется небольшой ремонт. Экс-
плуатация снегохода на это время
запрещена.

4. Вставьте воронку в заливную горло-

вину топливного бака.

5. Заливайте топливо медленно, чтобы

воздух успевал выходить из топлив-
ного бака и не происходило разбрыз-
гивание топлива. Будьте вниматель-
ны: не допускайте разлива топлива.

6. Прекратите заправку, когда уровень

топлива поднимется до нижней кром-
ки заливной горловины. Не перели-
вайте.

ПРЕДОСТЕРЕЖЕНИЕ

Не переполняйте топливный бак;
не заправляйте бак доверху, если
собираетесь оставить снегоход
в теплом месте. При увеличение
температуры топливо расширяет-
ся и может вытечь.

7. Плотно затяните крышку топливного

бака по часовой стрелке.

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте все потеки топлива
с корпуса снегохода.

ПРИМЕЧАНИЕ: Пока крышка топлив-
ного бака не закрыта и не затянута как
следует, не садитесь на сиденье и не
опирайтесь на него.

ТОПЛИВО
