Снегоход Lynx 49 Ranger 600 ACE. Руководство - часть 7

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-
димо прикрепить шнур безопас-
ности к петле на одежде.

Система DESS

В колпачке шнура безопасности распо-
лагается ключ DESS, который является
аналогом обычного ключа зажигания.

В колпачок шнура безопасности (ключ
DESS) встроена электронная схема
с уникальным цифровым кодом.

Авторизованный дилер запрограмми-
ровал систему DESS Вашего снегохо-
да, чтобы она могла распознавать ключ
DESS, расположенный в колпачке шну-
ра безопасности — это обеспечивает
возможность эксплуатации Вашего
снегохода.

При использовании другого шнура
безопасности, на распознавание кото-
рого не запрограммирована система
DESS, двигатель снегохода запустится,
но частота вращения коленчатого вала
не достигнет значения, достаточного
для включения ведущего шкива вариа-
тора и начала движения снегохода.

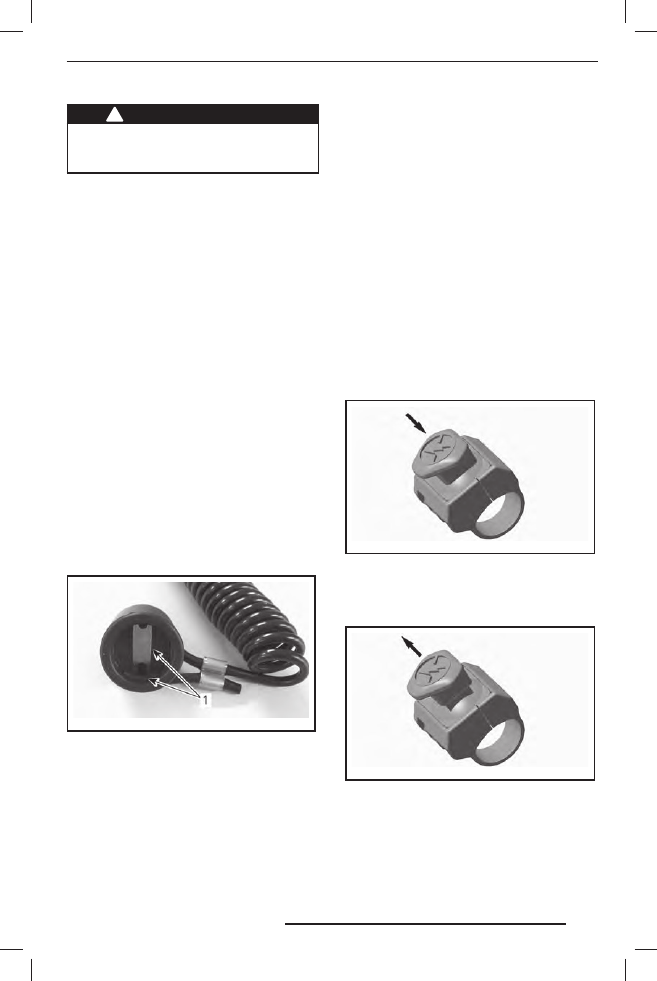

Убедитесь, что колпачок шнура очищен
от грязи или снега.

mmo2 011 -004 -100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS

Авторизованный дилер Lynx может за-
программировать систему DESS Ваше-
го снегохода для работы с 8-ю различ-
ными ключами DESS.

Мы рекомендуем приобрести дополни-
тельный шнур безопасности у Вашего
авторизованного дилера Lynx. Если
Вы владеете несколькими снегохода-
ми, оборудованными системой DESS,
дилер Lynx может запрограммировать
их таким образом, чтобы каждый из них
мог работать с ключами DESS от других
снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Используйте этот выключатель для
остановки двигателя в экстренной си-
туации.

Для остановки двигателя следует на-
жать на кнопку (переведя её, тем са-
мым, в положение «OFF»).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запу-
ска двигателя, выключатель должен
находиться в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-
комиться с работой этого устройства
путём многократного использования
при первой поездке и в дальнейшем
для любой остановки двигателя. При-

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Е с л и п о в о д о м д л я а в а р и й н о й
остановки двигателя послужила
какая-то неисправность, то перед
запуском двигателя необходимо
найти и устранить её причину. Об-
ратитесь к авторизованному диле-
ру Lynx.

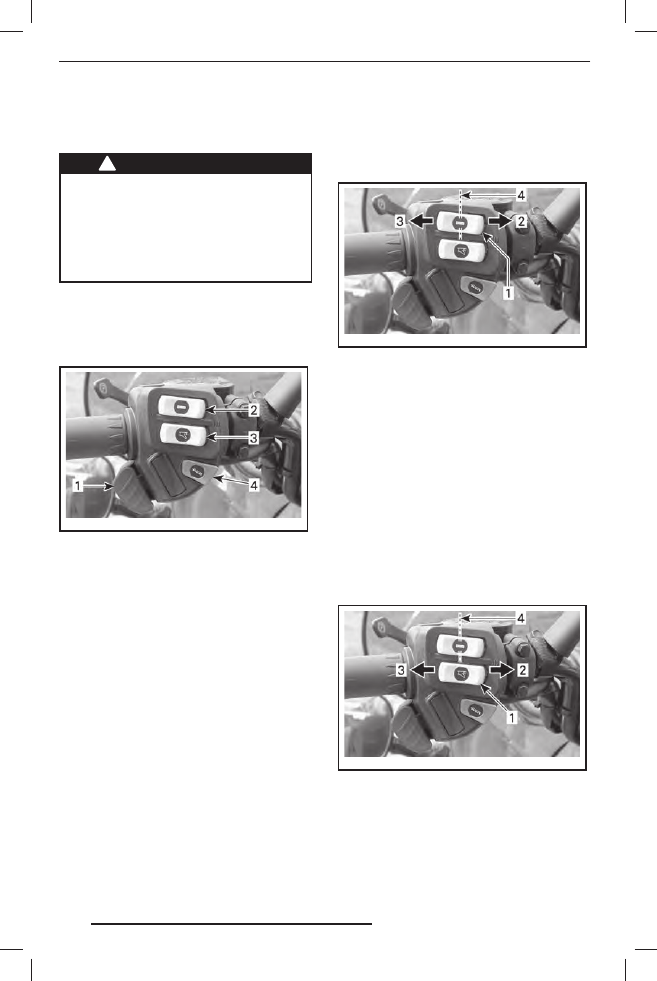

7) Многофункциональный

переключатель

Многофункциональный переключатель
расположен слева на руле.

mmo2 007 -003 -003_a

1.  Переключатель света фары
2.  Выключатель электрообогрева рукояток руля
3.  Выключатель электрообогрева рычага дрос-

сельной заслонки

4. Кнопка пуска двигателя

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить дви-
гатель. Подробно процедура пуска опи-
сана в главе «ПУСК ДВИГАТЕЛЯ» раз-
дела «ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО
света фары нажмите переключатель.
Приборы освещения автоматически
включаются при работающем двигателе.

Выключатель электрообогрева
рукояток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 2000 об/мин.

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной для Ваших рук
температуры.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева
рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев рычага дрос-
сельной заслонки функционирует толь-
ко тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной д ля Вашего
большого пальца температуры.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

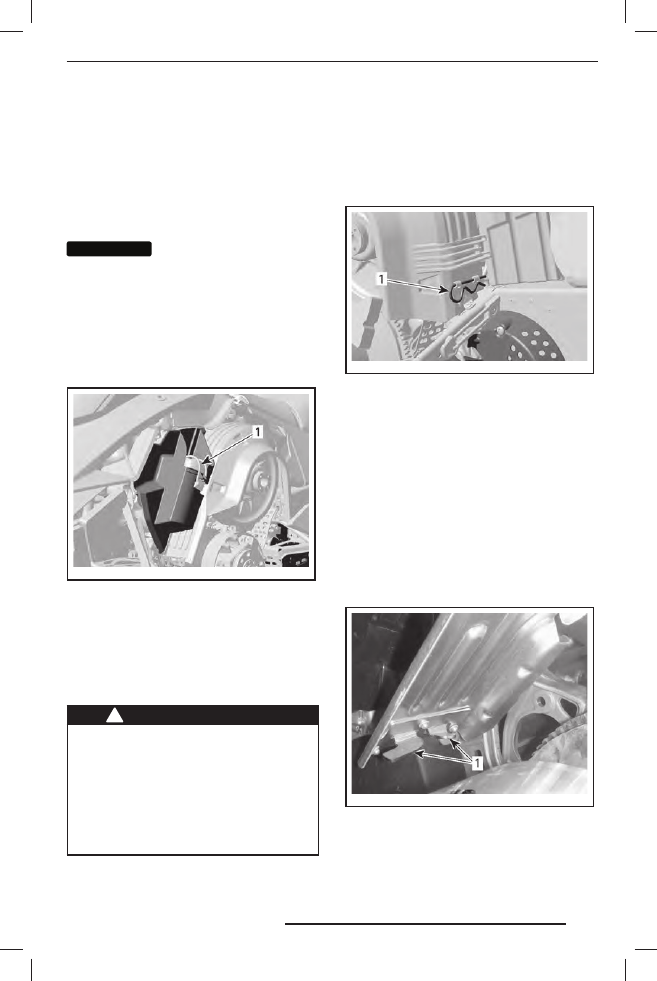

8) Возимый комплект

инструментов

В комплект снегохода входит набор
инструментов, необходимый для про-
ведения элементарного технического
обслуживания.

Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убе д ите с ь, что ком -

п л е к т и н с т ру м е н то в п ра в и л ьн о
установлен и надёжно закреплён,
чтобы не допустить его контак т
с компонентами вариатора.

Чтобы снять комплект инструментов
с защитного кожуха шкива, отстегните
петлю с нижней части кожуха и извле-
ките футляр с инструментами вперёд.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

9) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня вариа-

тора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.

Откройте левую боковую панель мо-
торного отсека, описание операций см.
в данном разделе.

Извлеките проволочный фиксатор.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из пе-
редних выступов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.

Поместите передний левый вырез ко-
жуха над длинным выступом.

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.

mmo2 009 -003 -010_a

1. Выступы

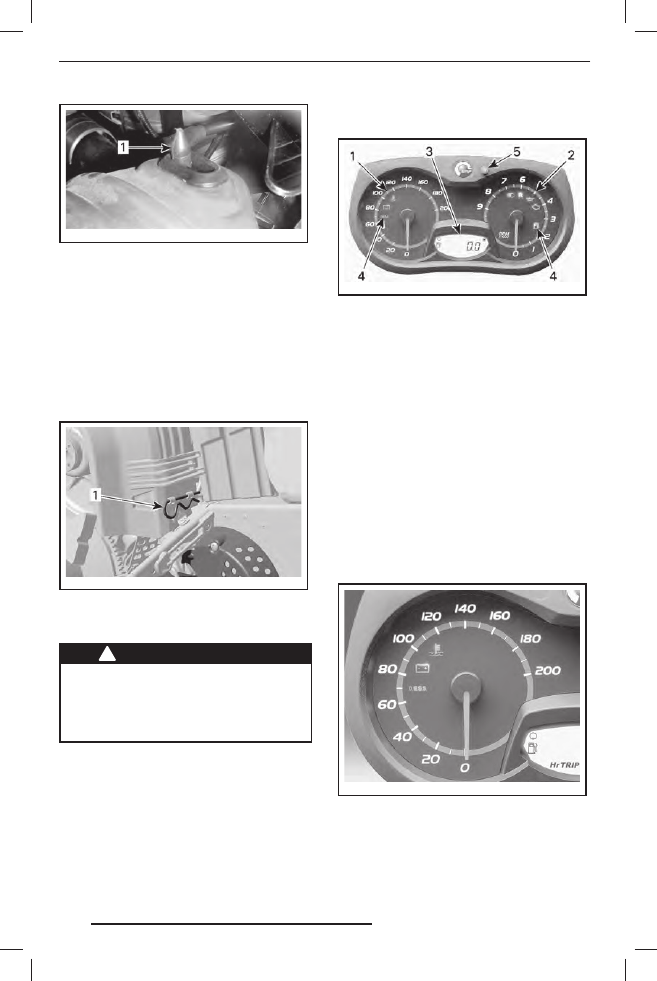

Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -003 -011_a

1. Фиксирующий палец

Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

10) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

Описание информационного
центра

mmo2 008 -003 -013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного центра
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: На заводе информаци-
онный центр настроен для отображе-
ния информации в Метрической систе-
ме мер, однако его настройку можно
изменить для показаний в единицах
измерения, принятых в США и Велико-
британии. Для этого следует обратить-
ся к дилеру Lynx.

1) Спидометр

Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
