РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

7

ВКЛ

ВЫКЛ

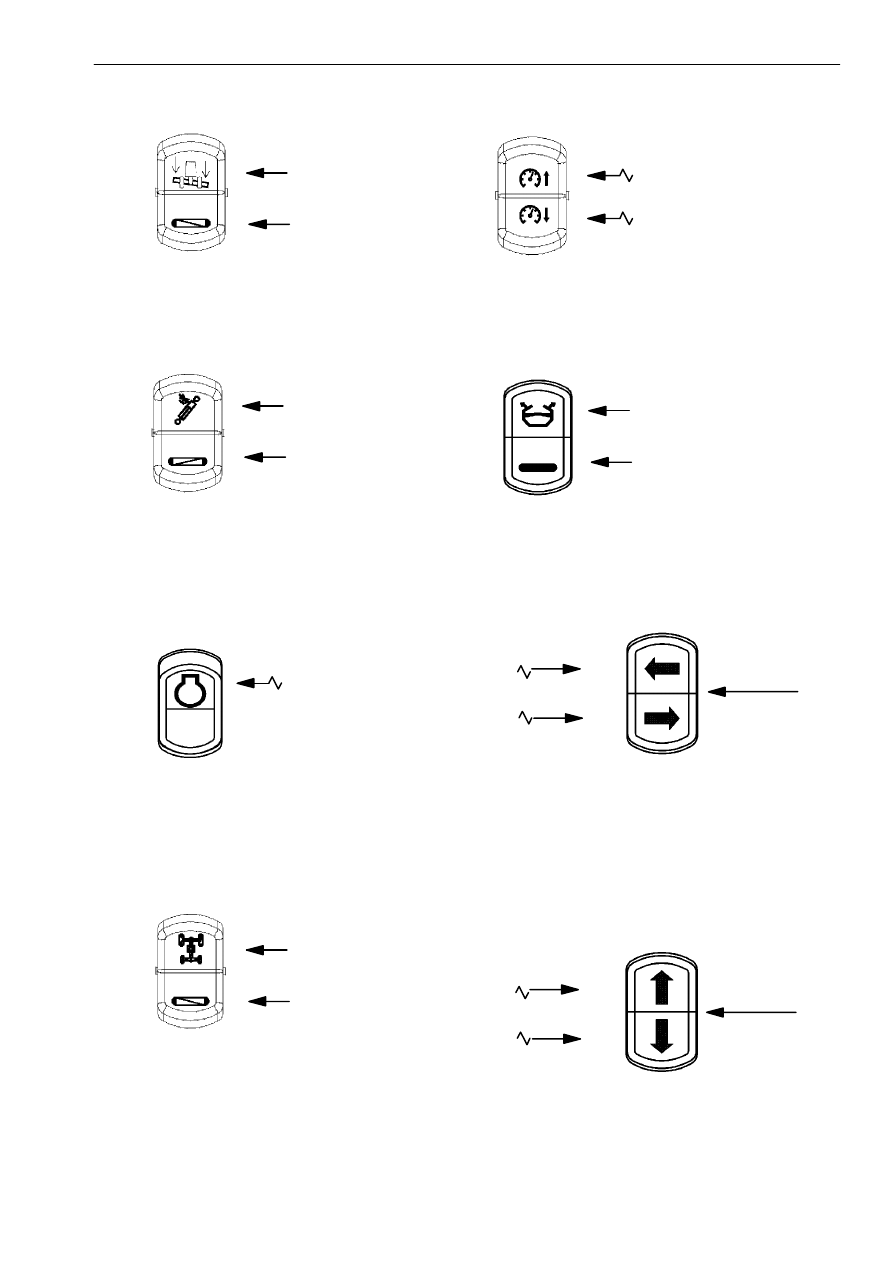

14. Переключатель

вспомогательного

цилиндра жатки (по заказу) (модели 5 - 6).

15. Переключатель

управления

задними

ведущими

колесами (по

заказу

для

моделей 5 - 6).

17. Тумблер

для

ручного

управления

продольным

выравниванием.

(модели

5AL - 6AL).

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ПРИМЕЧАНИЕ: этот переключатель

дублирует автоматическое
управление продольным
выравниванием.

ПРИМЕЧАНИЕ:

этот переключатель
дублирует автоматическое
управление поперечным
выравниванием.

14. Переключатель

для

отображения

кодов

самодиагностики

двигателя

(модели 5AL - 6AL).

ВКЛ

ВЫКЛ

17. Кулисный

переключатель

для

открывания/закрывания крышки
зернового бункера (модели 5 - 6).

ОТКРЫТО

ЗАКРЫТО

13. Переключатель GSA.

ВАЖНОЕ ЗАМЕЧАНИЕ: задний привод не
может

использоваться

на

четвертой

передаче; кроме того, он не может быть
включен/выключен во время движения
машины (эту операцию можно выполнять
только при остановленной машине).
Никогда не использовать это устройство во
время передвижения по дорогам.

16. Акселератор двигателя.

ПОВЫШЕНИЕ
ЧАСТОТЫ ВРАЩЕНИЯ

ПОНИЖЕНИЕ
ЧАСТОТЫ ВРАЩЕНИЯ

Нейтральное
положение

Опускание
подъем

Опускание
машины

18. Тумблер

для

ручного

управления

поперечным выравниванием.

Правая сторона
подъем

Левая сторона
подъем

Нейтральное
положение

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

8

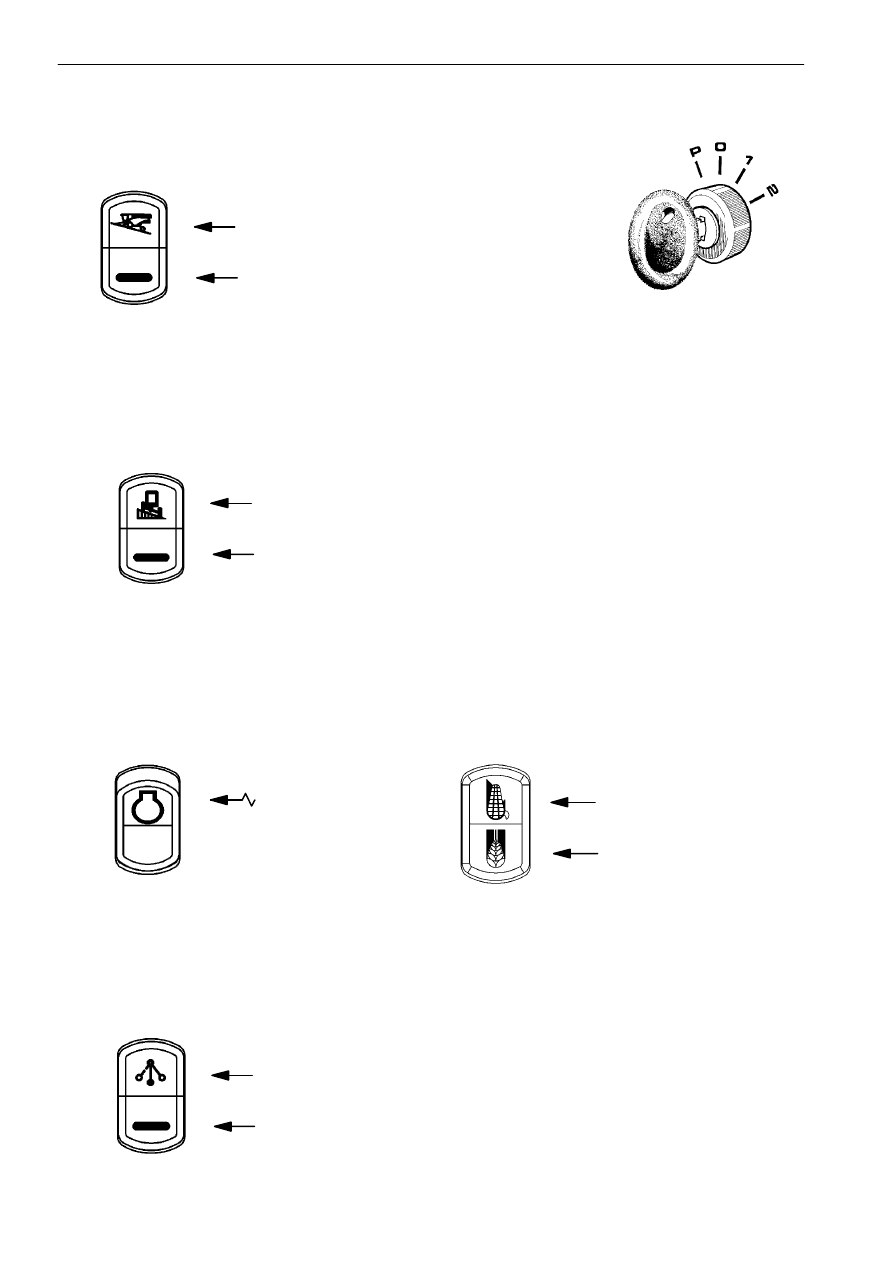

19. Переключатель

для

включения

продольного выравнивания. (модели
5AL - 6AL).

ВКЛ

ВЫКЛ

20. Переключатель

для

включения

поперечного

выравнивания.

(модели

5AL - 6AL).

21. Переключатель включения управления

поперечным

и

продольным

выравниванием (модели 5AL - 6AL).

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

21. Переключатель для отображения кодов

самодиагностики двигателя. (модели 5 - 6).

ВКЛ

ВЫКЛ

23. Кулисный переключатель отображения

состояния переднего и заднего отверстий
стандартного подбарабанья (пшеница или
кукуруза).

ПШЕНИЦА

КУКУРУЗА

22. Пусковой

выключатель

с

ключом

зажигания.

2. Запуск

двигателя (после

отпускания,

ключ

автоматически

возвращается

в

положение 1).

P. Питаниеосве

тительного

оборудования

(ключ может быть вынут).

ВНИМАНИЕ: при повороте ключа зажигания
в положение 1 все световые индикаторы
разблокируются (за исключением световых
индикаторов

для

дорожных

фар)

на

несколько секунд для проверки их функции.

0. Отключение

электрооборудования, за
исключением аварийных
огней и кабины. Останов
двигателя

1.

Перед
зажиганием.
Управление
индикаторами,
сигнальными лампами и
приборами

контроля.

Включение напряжения
различных
электрических цепей.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

9

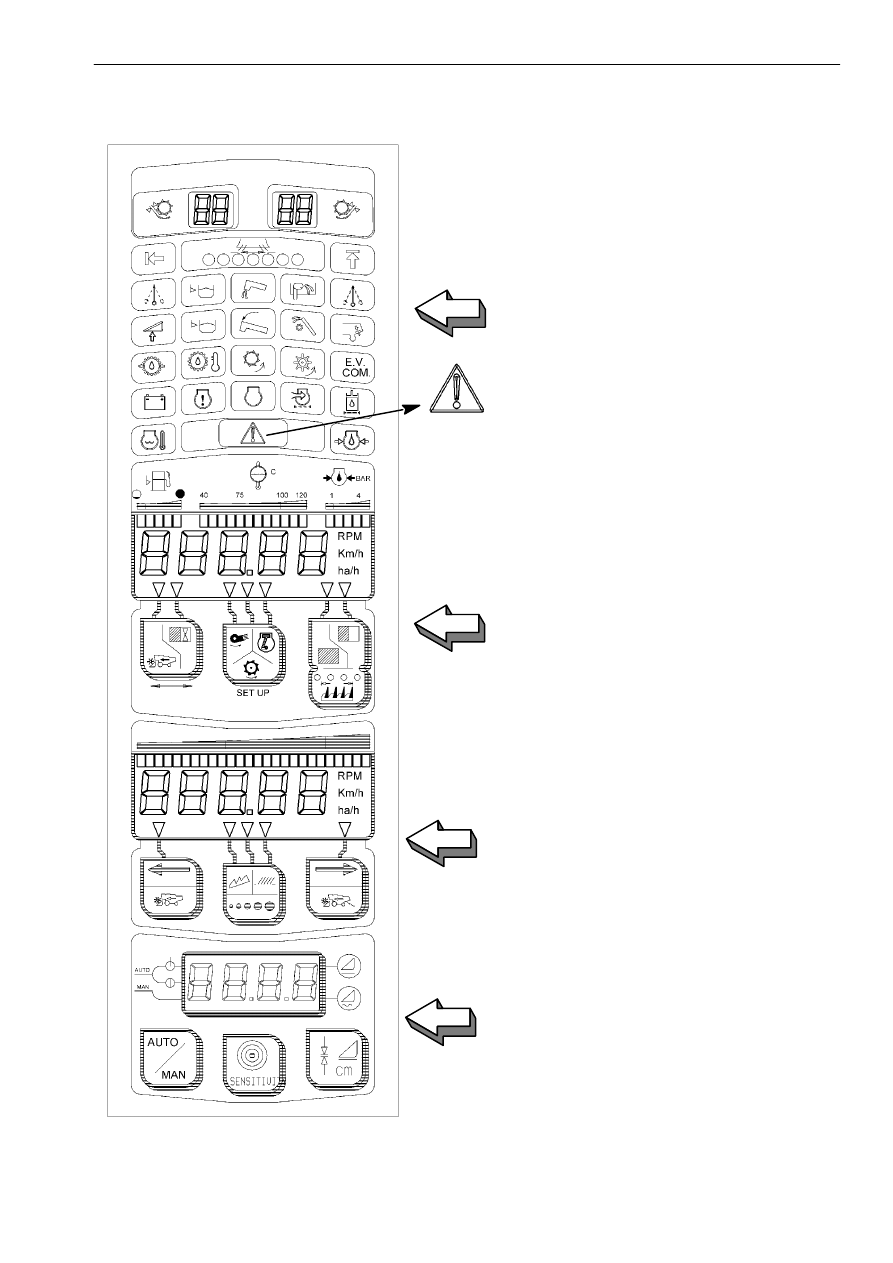

AGRITRONICPLUS

МНОГОФУНКЦИОНАЛЬНЫЕ

СВЕТОВЫЕ

ИНДИКАТОРЫ
Эти

индикаторы

предусмотрены

для

контроля 28 различных функций машины:
четыре из них не используются в моделях 5
и 6, так как они

предназначены для

использования в моделях AL.

БОРТОВОЙ КОМПЬЮТЕР
Выдает данные по 12 различным позициям,
касающимся

работы

и

характеристик

комбайна.

Это устройство состоит из четырех блоков:

ПРЕДСТАВЛЕННЫЙ ЗДЕСЬ ИНДИКАТОР
ОБЩЕЙ

НЕИСПРАВНОСТИ

СБЛОКИРОВАН

СО

ЗВУКОВЫМ

СИГНАЛОМ;

ЕСЛИ

ДАННЫЙ

ИНДИКАТОР АКТИВЕН, НЕОБХОДИМО
ВЫЯВИТЬ

КОМПОНЕНТ,

КОТОРЫЙ

ПРИВЕЛ

К

СРАБАТЫВАНИЮ

СИГНАЛИЗАЦИИ.
ПОИСК

НЕИСПРАВНОСТИ

ОБЛЕГЧАЕТСЯ

БЛАГОДАРЯ

ОДНОВРЕМЕННОМУ

ВКЛЮЧЕНИЮ

СИМВОЛА,

СООТВЕТСТВУЮЩЕГО

НАРУШЕННОЙ ФУНКЦИИ.
ОСТАНОВИТЬ МАШИНУ И УСТРАНИТЬ
НЕИСПРАВНОСТЬ.

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК
Выдает информацию о величине потерь зерна
и скорости переднего хода машины.

УСТРОЙСТВО TERRA-CONTROL
Это устройство отображает фактическую
высоту

скашивания

и

автоматически

управляет положением жатки.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

10

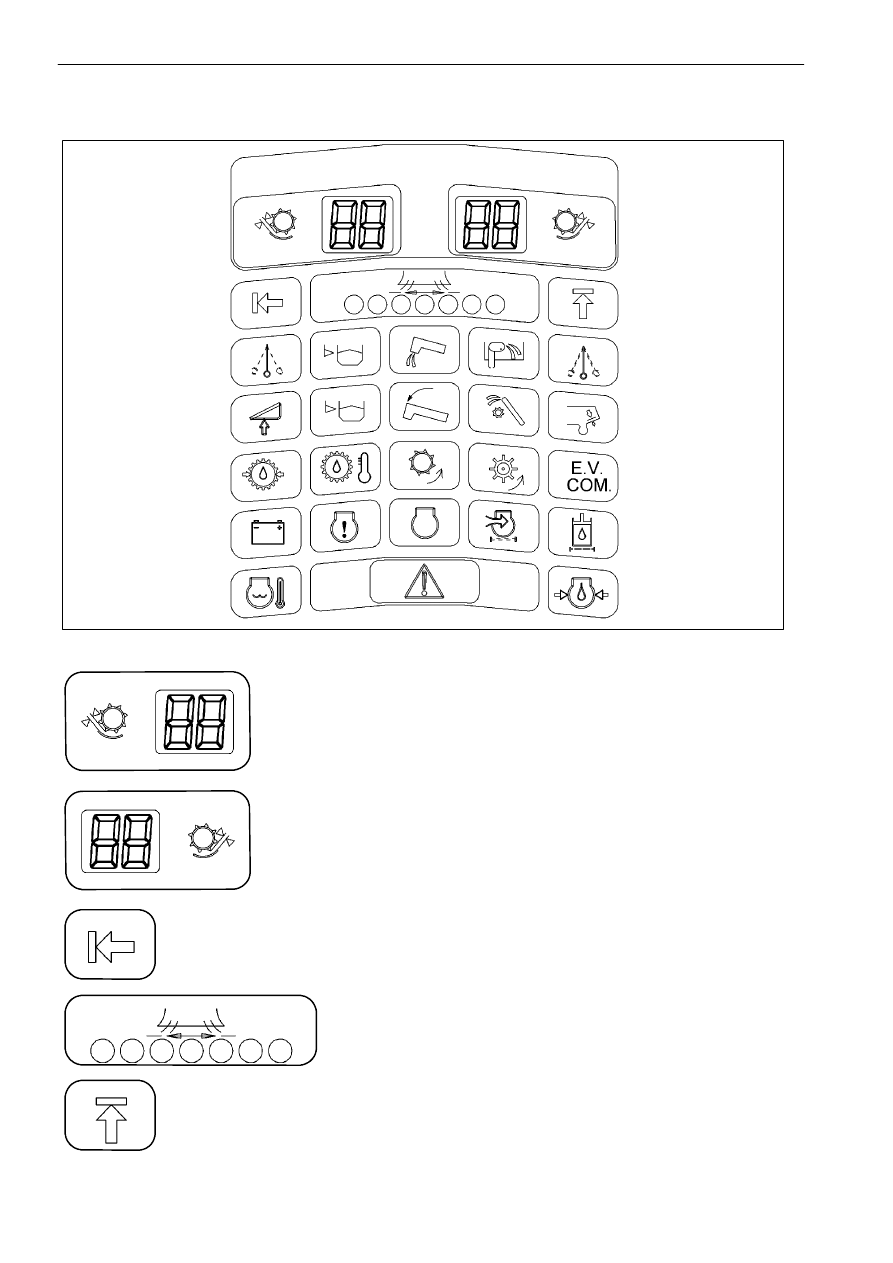

МНОГОФУНКЦИОНАЛЬНЫЕ СВЕТОВЫЕ ИНДИКАТОРЫ

6

Зазор между второй планкой подбарабанья и планкой битера, в мм.

Зазор между предпоследней планкой подбарабанья и планкой
битера, в мм.

Световой индикатор (желтый) конца хода поперечного выравнивания.
Индикатор не используется на моделях 5 и 6.

Световой индикатор (оранжевый) конца хода поперечного выравнивания.
Индикатор не используется на моделях 5 и 6.

Световой индикатор положения отражателя на конвейере
соломорезки (центральный светодиод жзеленый, боковые
светодиоды ж

желтые).
