РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

25

ДРУГИЕ КОМПОНЕНТЫ

40

41

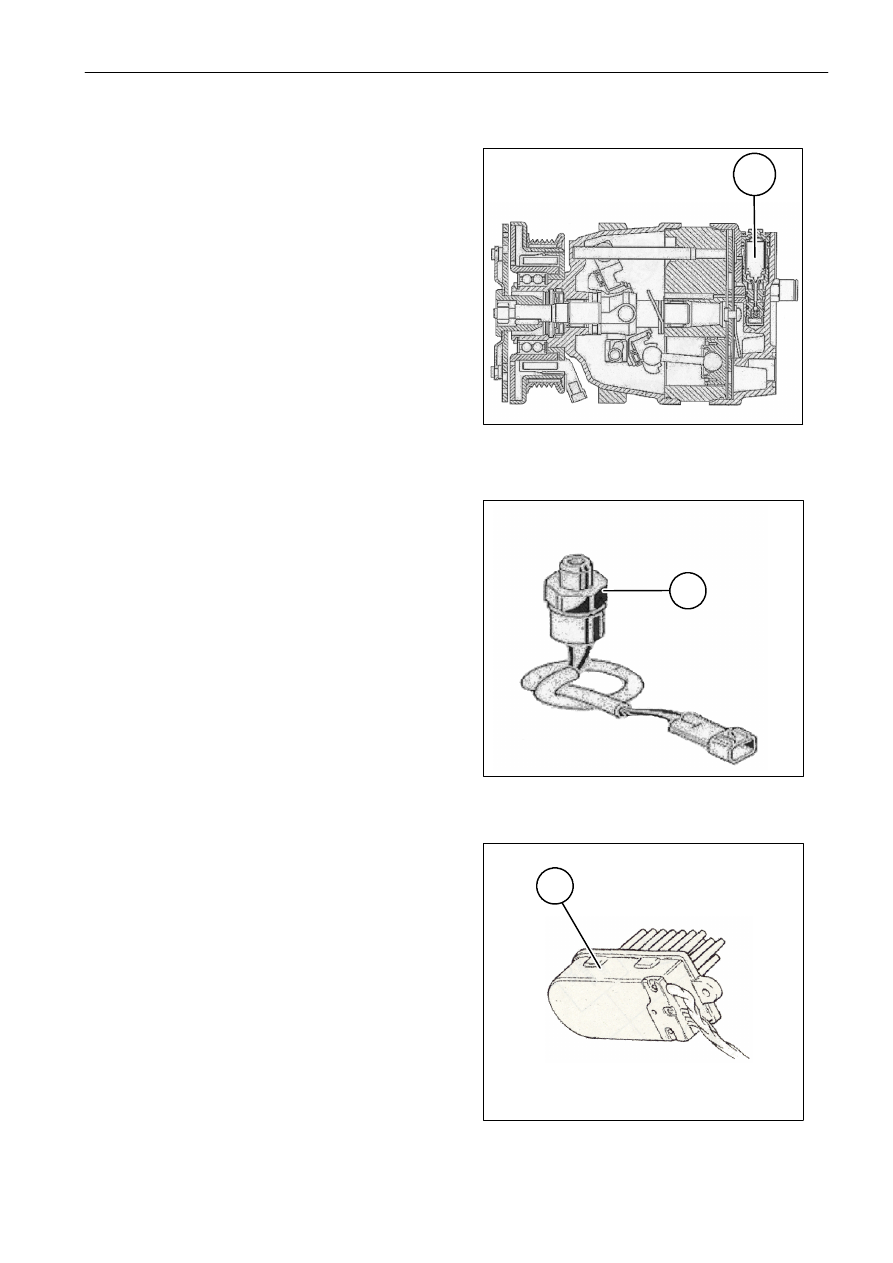

КОМПРЕССОР(315)
Функция "COMPR"

Когда ЭБУ включен в автоматическом (AUTO)
режиме,

компрессор

с

переменной

производительностью работает постоянно.
Отключение

выполняется

при

помощи

клавиши ECON.
Производительность

компрессора

автоматически

увеличивается

при

уменьшении

давления

ниже

1,5

бар.

Производительность

уменьшается,

когда

давление превышает 1,5 бар.
Изменение производительности управляется
клапаном V315, рис. 40.

ДВОЙНОЕ РЕЛЕ ДАВЛЕНИЯ (140)
Функция "PRESS"

Двойное реле давления представляет собой
двухполюсный переключатель, включение
которого

происходит

за

счет

давления

в контуре.
Реле

защищает компрессор

от слишком

низкого давления (недостаточное количество
газа) и слишком высокого давления. В обоих
случаях

реле

отключает

питание

компрессора.

Значения срабатывания реле
Низкое давление:

-

ниже 2 бар = цепь разомкнута;

-

2,1 бар = цепь замкнута

Высокое давление:

-

выше 27

± 2 бар = цепь разомкнута;

-

21

± 4 = цепь замкнута

Реле давление установлено на фильтре
осушителя рядом с компрессором.

42

V315

140

343

БЛОК ПИТАНИЯ - WPR (343)
Функции "PWR-VPWR-AB"

Блок питания обеспечивает автоматическое
изменение скорости вращения вентилятора
для получения необходимой температуры.
Управляющий сигнал от ЭБУ поступает на
блок питания. Значение сигнала находится
в диапазоне от 0 В до +5 В, который
соответствует

8

скоростям

вращения

вентилятора.
Кроме того, через собственный замкнутый
контур

блок

питания

посылает

в

ЭБУ

информацию,

которая

необходима

для

поддержания

температуры

испарителя

в

установленном диапазоне и предотвращения
образования льда.
В

случае

неисправности

блок

питания

посылает

второй

сигнал

в

ЭБУ

для

отображения ошибки: EE.

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

26

43

44

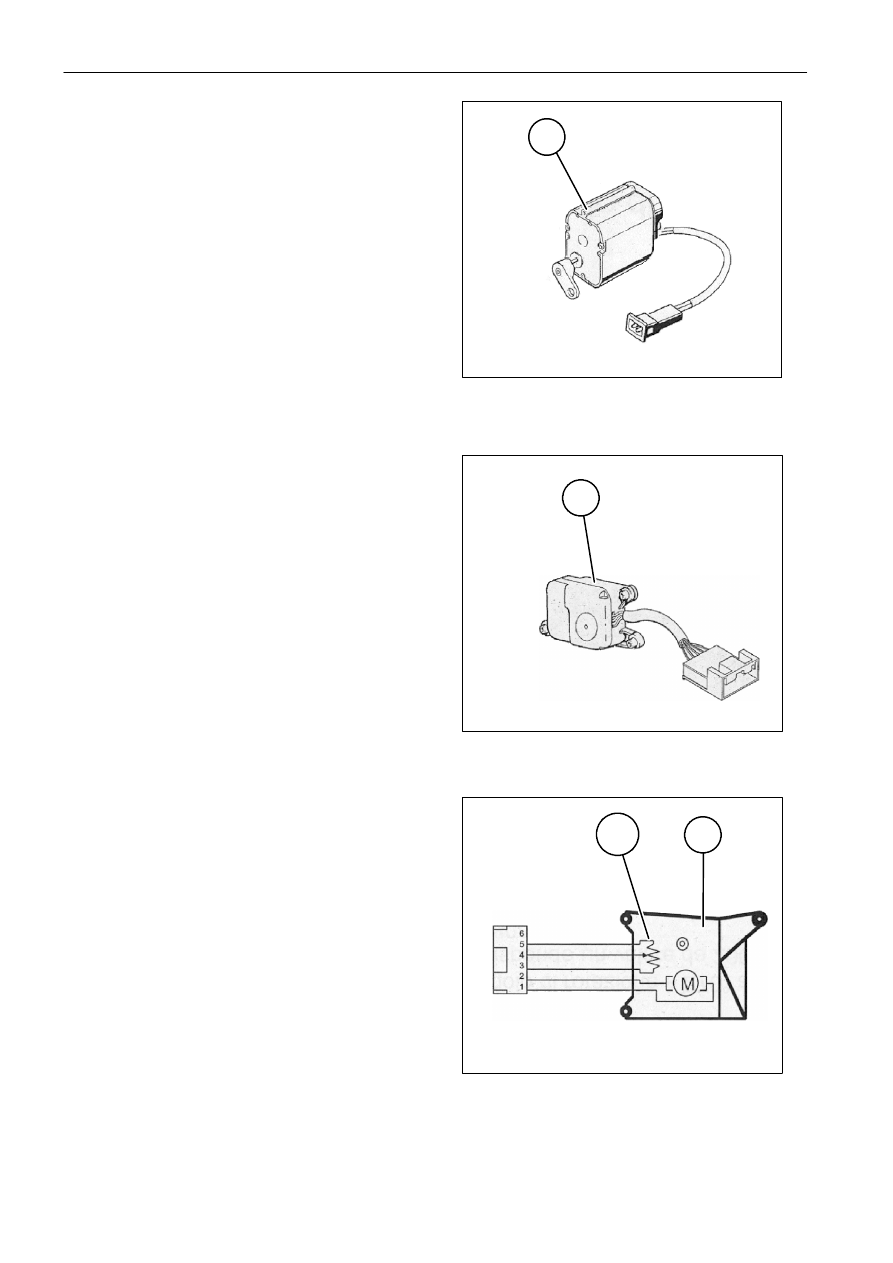

ВКЛЮЧЕНИЕ РЕЦИРКУЛЯЦИИ ВОЗДУХА

(342) функция "REC"

Автоматическая работа рециркуляции воздуха
выполняется на основе данных о температуре
наружного воздуха "TE".

Значения срабатывания

TE ниже 26

°C: включен 30 мин. - отключен 2 мин.

TE выше 26

°C: ВСЕГДА ВКЛЮЧЕН

ПРИВОД ВЕНТИЛЯ

(346)

Функции "TGK-PTGK-VREF"

ЭБУ выполняет включение вентиля нагрева в
зависимости

от

требуемой

температуры,

температуры внутри кабины и температуры
наружного воздуха.

Привод при помощи встроенного потенциометра
посылает

сигнал

об

открытом

положении

вентиля в ЭБУ.

Угол поворота вентиля составляет 270

° в

зависимости

от

значения

сопротивления

потенциометра 346b (200 - 4800 Ом).

45

342

346

343

346b

Соединения и цвет кабелей привода 343

1 - БЕЛЫЙ

2 - СИНИЙ

3 - ЗЕЛЕН ЫЙ

4 - ЧЕРНЫЙ

5 - КРАСН ЫЙ

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

1

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

ОписаниеСтраница

55 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Органы управления и приборы

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Расположение компонентов

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Указатель главной принципиальной схемы

41

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей контура
монитора характеристик

93

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей контура
бортового компьютера

98

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей контура
системы Terra-Control

107

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

АККУМУЛЯТОР

- тип 12 В

А/ч

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

150

- максимальный ток

A

. . . . . . . . . . . . . . . . . . . . . . . . . .

650

СТАРТЕР

- тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 В

- Мощность

кВт

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.6

ГЕНЕРАТОР

- тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 В

- Ток зарядки

A

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

120 или 150 (см. стр. 66 - 68)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

2

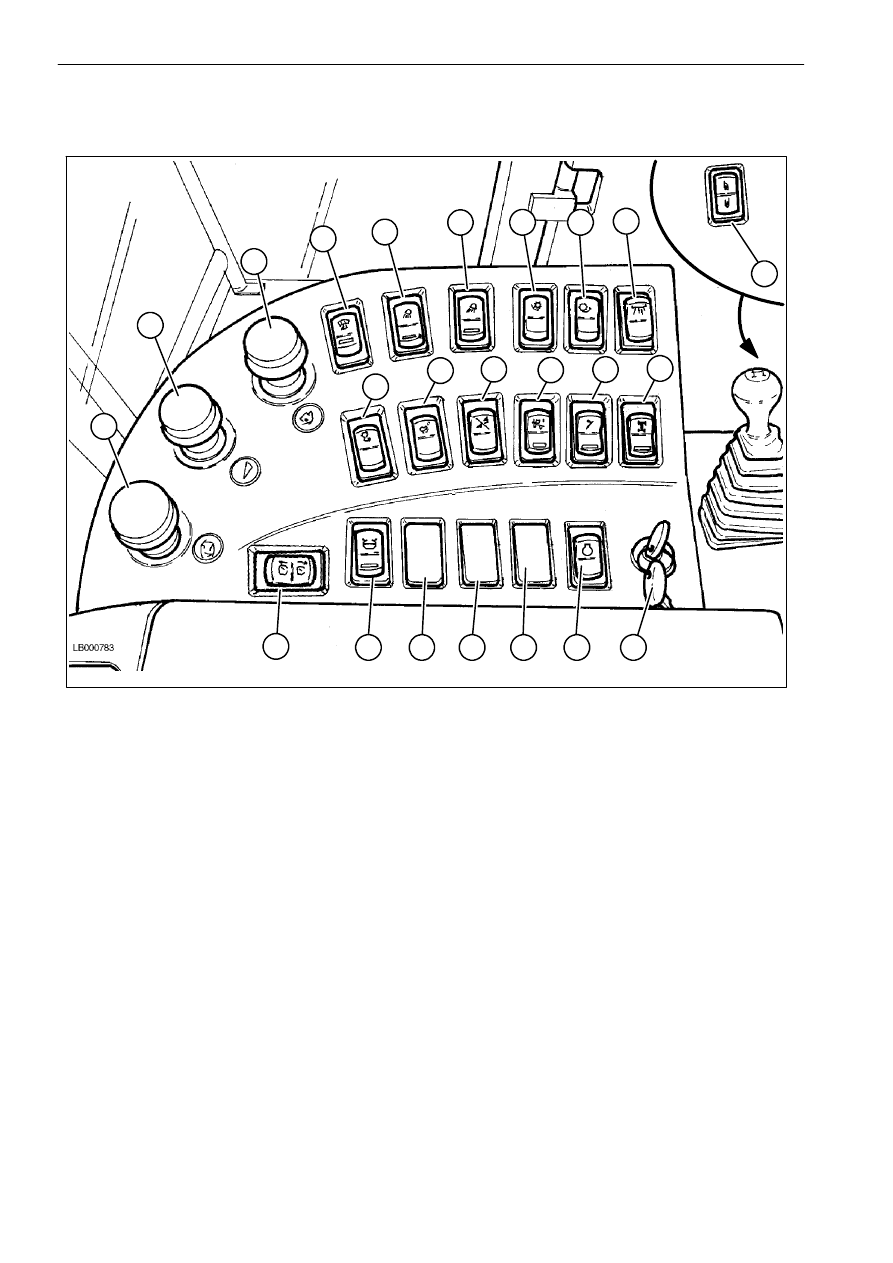

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

ПАНЕЛЬ ПРИБОРОВ (модели 5 - 6)

1

1

3

4

5

6

7

8

9

10

11

16

20

17

18

19

12

13

14

15

21

22

23

2

1.

Кнопка управления разгрузочным шнеком.

2. Кнопка управления питателем.

3. Кнопка

управления

молотилкой

и

соломорезкой (если находится в рабочем
положении).

4. Переключатель для отключения органов

управления,

расположенных

на

рычаге

переднего хода.

5. Переключатель для выключения фонаря

заднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

6. Переключатель

внутреннего

освещения

зернового бункера.

7.

Тумблер передней настройки подбарабанья.

8. Тумблер задней настройки подбарабанья.

9. Тумблер

для

настройки

ширины

разбрасывания соломорезки (по запросу).

10. Тумблер для управления вариатором битера.

11. Тумблер

для

управления

вариатором

вентилятора.

12. Переключатель режимов работы жатки:

поперечное

самоустанавливание/

автоматическое регулирование по высоте.

13. Переключатель GSA.

14. Переключатель вспомогательного цилиндра

жатки (по запросу).

15. Переключатель включения заднего привода

(по запросу).

16. Акселератор двигателя.
17. Кулисный переключатель для открывания/

закрывания

крышки

зернового

бункера

(серия 2006).

18. Не используется.
19. Не используется.
20. Не используется.
21. Переключатель для отображения кодов

самодиагностики двигателя.

22. Пусковой выключатель двигателя с ключом

зажигания.

23. Кулисный

переключатель

отображения

состояния переднего и заднего отверстий
стандартного подбарабанья (пшеница или
кукуруза).
